Mellanox MAM1Q00A-QSA QSFP+ - SFP+ アダプター ネットワークインターフェースコンバーター
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MAM1Q00A-QSA |
| 書類: | MAM1Q00A-QSA.pdf |
お支払配送条件:
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル番号: | MAM1Q00A-QSA | 形: | 立方体 |
|---|---|---|---|
| 力: | 単一の3.3V電力 | Dynamix QSA: | QSFP+からSFP+へ |
| 動作温度: | 0℃ -70℃ | テクニクス: | CMIS |
| テクノロジー: | IBとETHサポート | 商標: | メラノックス |
製品の説明

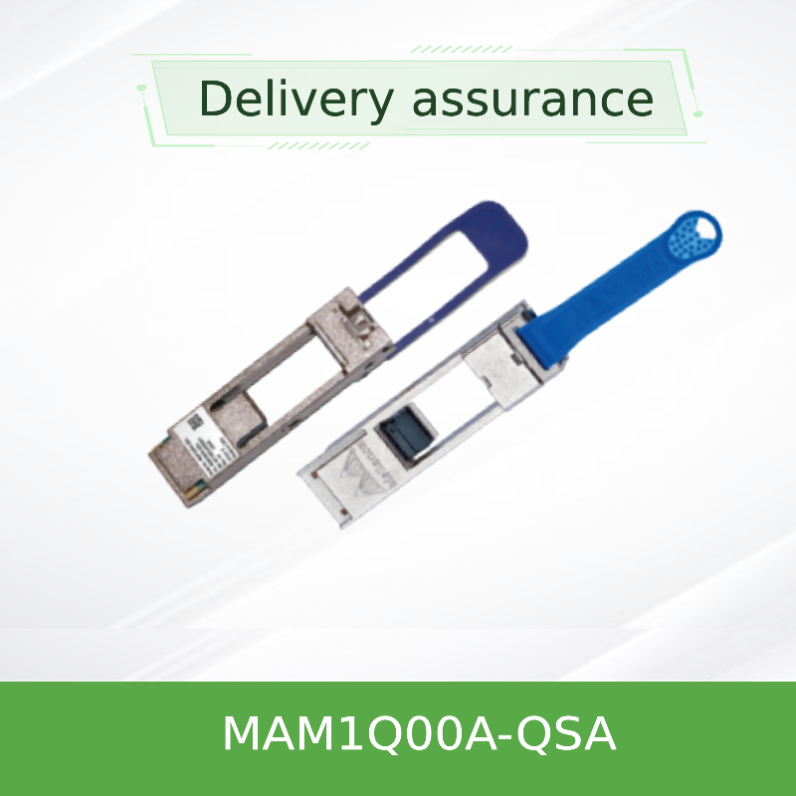

Mellanox MAM1Q00A-QSA DynamiX QSFP+からSFP+アダプタ
高性能ネットワークインターフェイス変換
Mellanox DynamiX MAM1Q00A-QSAアダプタは,4レーンQSFP+ポートと1レーンSFP+トランシーバーまたはケーブル間のシームレスな接続を提供します.この革新的なネットワークアダプターは,最適なパフォーマンスと信頼性を維持しながら,さまざまなネットワークインターフェース技術のコスト効率的な統合を可能にします.
複数のベンダーとの互換性
すべての主要な光学モジュールと直接接続銅ケーブルベンダーと動作
基準に準拠する
QSFP+ MSA SFF-8436とSFP+ MSA SFF-8418/8419に完全に適合している
製品特性
物理仕様
- QSFP+形状因子とSFP+容器
- 信頼性の高い接続のための安全なロックメカニズム
- マッチングインピーダンスの設計 (90-110Ωの特性インピーダンスの設計)
- RoHS に準拠する建築物
- 低挿入損失アーキテクチャ
性能特性
- 提供者関係のない相互運用性
- SFP ユニットメモリへの直接経路
- SFF-8636 に準拠するI2C管理インターフェース
- 10GbE SFP+ と 1GbE SFP トランシーバーをサポート
- 登録された米国特許#7934,959 技術
技術基準とプロトコル
MAM1Q00A-QSAネットワークアダプタは,幅広い互換性を確保するために,業界標準のプロトコルを実装します.
- QSFP+ MSA SFF-8436- クアッド 小型型 プラグイン可能な仕様の適合
- SFP+ MSA SFF-8418/8419- 小型要素 プラグイン可能 多種ソース契約
- SFF-8636- SFPトランシーバーデータの読み取りのための管理インターフェイス仕様
- I2C管理インターフェース- デバイス管理のための標準通信プロトコル
- RoHS 準拠- 危険物質の制限に関する指令を満たす
運用原理
DynamiX QSAアダプタは,異なる形状要素間の物理および電気インターフェース変換機として機能する.アダプタは,QSFP+インターフェイスのレーン1を直接SFP+容器に接続する.QSFP+コネクタの残りの3つのレーンは接続されていないままこのインテリジェントなネットワークカードソリューションは,マッチしたインピーダンスの設計と最小限の挿入損失によって信号の整合性を維持します.
アダプタは,既存の管理システムとネットワークインターフェースカードとの完全な互換性を可能にする,I2C管理インターフェースを通じて接続されたSFPトランシーバーのメモリに直接アクセスを提供.このアプローチは,接続されたSFP+トランシーバーまたはケーブルがネイティブSFP+ポートに直接接続されているように動作することを保証します.
応用シナリオ
データ センター 移行
インフラストラクチャのアップグレード中に40GbEスイッチQSFP+ポートを10GbEサーバーNICSFP+ポートに接続し,柔軟なネットワークカード移行経路を提供します.
複数のベンダーを統合する
ポートタイプが不一致している場合,異なるメーカーからの機器間の接続を可能にし,汎用的なネットワークアダプターソリューションとして機能します.
テクニカル仕様
モデル選択ガイド
競争上の利点
普遍的な互換性
このネットワークアダプタは オプティカルモジュールや 直接接続銅ケーブルの メーカーとミックス・ベンダー環境で前例のない柔軟性を提供.
証明 さ れ た 信頼性
登録された特許技術と包括的なテストにより このネットワークカードアダプタは 要求の高いネットワーク環境でも 一貫したパフォーマンスと耐久性を提供します
サービスとサポート
- 保証:部品の修理または交換をカバーする1年間の限られたハードウェア保証
- 使用可能:ストックあり,即時出荷可能
- 技術サポート:販売前の包括的なコンサルティングと販売後の技術支援
- 品質保証輸送前には厳格な品質要件を満たすための徹底的な検査
- 返品方針:30日間の満足保証と簡単な返品手続き
よく 聞かれる 質問
MAM1Q00A-QSAと互換性のあるトランシーバーは?
このアダプターは,Small Form-factor Pluggable (SFP) トランシーバーマルチソース協定 (MSA) に準拠する10GbE SFP+および1GbE SFPトランシーバーの両方をサポートする.すべての主要な光学モジュールメーカーと動作します.
このアダプタは,直接接続銅ケーブルで使用できますか?
はい,MAM1Q00A-QSAは,SFP+コネクタ付きの光接受信機と直接接続銅 (DAC) ケーブルの両方をサポートしており,さまざまな接続要件のための汎用的なネットワークカードアクセサリーとなっています..
標準温度モデルと拡張温度モデルの違いは何ですか?
標準MAM1Q00A-QSAは0°Cから70°Cまで動作し,MAM1Q00A-QSA_Eの拡張バージョンは-10°Cから85°Cまで温度に対応する.工業用用途や厳しい環境に適している.
アダプタには特別なドライバや設定が必要ですか?
アダプタは完全に受動的で,ドライバや構成は必要ありません.接続された機器に透明な物理と電気インターフェイス変換を提供します.
設置と運用ガイドライン
重要 な 考え方
- SFP+/SFPペアリングパドルカードの寸法 A10 (部品/溶接マスクの保持領域の長さ) が 6.0mm 以上であることを確認し,挿入中に損傷を防ぐ.
- これはアダプタ容器を損傷する可能性があるため,SFPトランシーバーを裏返して挿入しようとしないでください
- 導入前に特定のスイッチとネットワークインターフェースカードモデルとの互換性を確認する
- 指定された温度と湿度範囲内での動作条件を維持する
- 設置および操作中に適切なESD予防措置を講じること
- 長期間の温度アプリケーションでは,厳しい環境のために特別に設計されたMAM1Q00A-QSA_E変種を選択します.
