NETCONNECT カテゴリー6 保護されていないパッチパネル 1U スタック式 24 ポート ANSI/TIA-568.2-D 対応 IEEE 802.3bt 互換性
商品の詳細:
| ブランド名: | Commscope |
| モデル番号: | 760237024 |
| 書類: | 760237024 _ .pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| パネルスタイル: | 真っ直ぐ | ANSI/TIAの部門: | 6 |
|---|---|---|---|
| ケーブルタイプ: | シールドされていない | 色: | 黒 |
| 導体の種類: | ソリッド |座礁 | モジュール、数量: | 4 |
| ハイライト: | 1Uラックマウント型パッチパネル,ANSI/TIA-568.2-D準拠配電モジュールパネル,IEEE 802.3bt対応ネットワークパッチパネル |
||
製品の説明

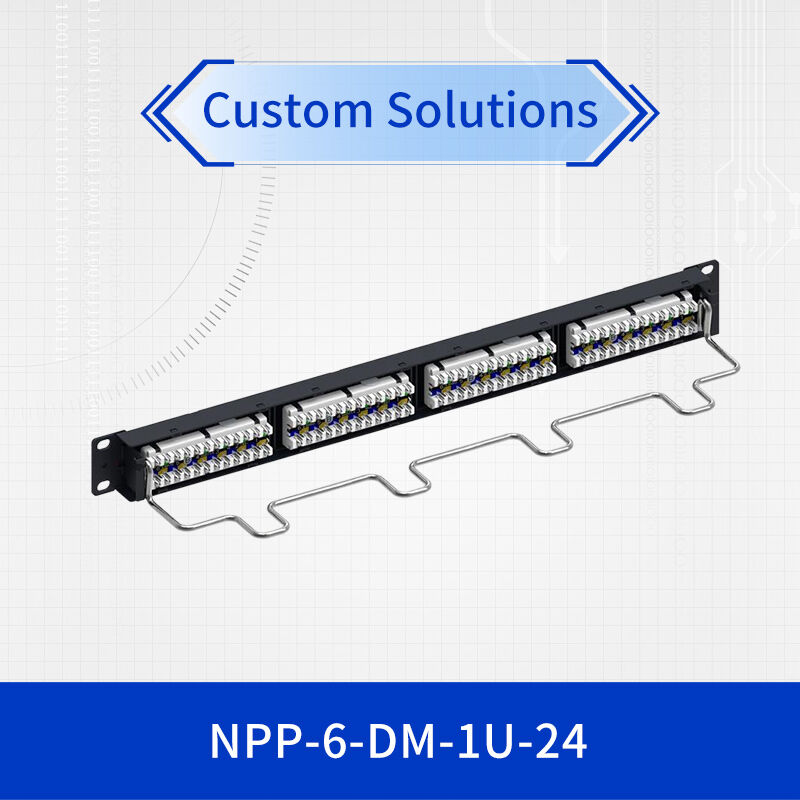

NETCONNECT Cat 6 遮蔽されていない分流モジュールパネル,1U,24ポート
製品概要
NETCONNECTは,現代の企業ネットワーク環境のために設計された高性能カテゴリー6の無遮蔽パッチパネルです.この1Uラック式配送モジュールは,ラックスペースの利用を最適化しながら,信頼性の高い接続の24ポートを提供します.このパッチパネルは 厳格な業界基準を満たすために設計され データと電源配送の両方のアプリケーションに 一貫したパフォーマンスを保証します
主要 な 特徴 と 利点
高密度設計
1Uのスペースに 24 つのポートを設置することで,ケーブル管理のアクセシビリティを維持しながら,ラック効率を最大化します.
普遍的な互換性
22-24 AWG の固体電線と鎖電線の両方をサポートし,様々なケーブルタイプに対応します.
耐久 性 が 向上 する
耐久性のためにニッケル付き接触装置で 750回以上挿入する
イーサネット上での電源準備
IEEE 802.3bt (タイプ4) に完全に準拠する高電力PoEアプリケーション.
テクニカル仕様
| 仕様 | 詳細 |
|---|---|
| 製品タイプ | 遮蔽されていない配送モジュールパネル,カテゴリー6 |
| ポート設定 | 24ポート,1Uのラックスペース |
| 基準の遵守 | ANSI/TIA-568.2-D,ISO/IEC 11801 クラスE |
| 終了型 | 隔熱移動接続 (IDC) |
| ワイアリング・スキーム | T568AとT568B |
| コンパティブルケーブル | 22-24 AWG 固体または鎖状 |
| サイズ (HxWxD) | 4445mm×482.6mm×119.38mm (1.75"×19"×4.7") |
| 動作温度 | -10°Cから60°Cまで |
| インセージョンライフ | 750+サイクル最低 |
| PoEコンプライアンス | IEEE 802.3bt (タイプ4) に対応する |
性能仕様
| パラメータ | 仕様 |
|---|---|
| ダイエレクトリック 抵抗電圧 (接触対接触) | 1,000 Vac @ 60 Hz |
| ダイレクトリ 抵抗電圧 (伝導表面) | 1500Vac @ 60Hz |
| 断熱抵抗 | 500MΩ 最低 |
| 現在の格付け | 1.5A @ 20°C (68°F) |
| プラグ保持力 | 133 N (29.9 lbf) 最低 |
推奨される用途
- 企業ネットワークインフラストラクチャ:企業環境における主要配送および中間配送フレームに最適
- データセンターの展開:高密度要求のサーバールームとデータセンターのパッチに適しています
- PoE対応ネットワーク:IPカメラ,アクセスポイント,VoIP電話を含むEthernetアプリケーションのパワーオーバーをサポート

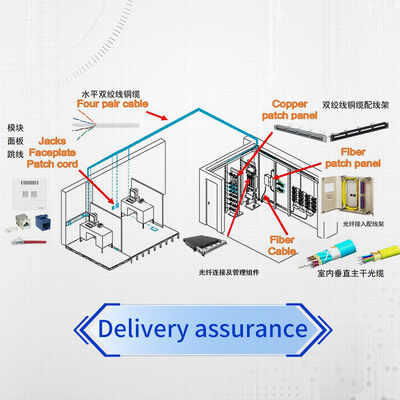

- 構造ケーブルシステム:TIA-568 に準拠する構造ケーブル装置に最適
- 商業建築ネットワーク:オフィスビル,教育施設,医療環境のために設計された
Installation & Design Features (インストール&デザイン)
このカテゴリー6のパッチパネルは,ケーブル管理を統合した直線パネルデザインを特徴としています. 標準的な19インチラックで組織的な設置を容易にする.耐燃性のある熱プラスチック製の構造が耐久性を保証しますこのパネルはT568AとT568Bの両方の配線システムをサポートし,さまざまな設置要件に柔軟性を提供します.
コンプライアンスと認証
- UL 94 V-0 燃焼性評価
- RoHS,イギリス RoHS,中国 RoHS コンプライアンツ
- REACH SVHCコンパイル
- ISO 9001:2015 品質管理システム
- RCM コンプライアンツ (電気安全・通信)
よく 聞かれる 質問
このパッチパネルにはどの種類のケーブルが対応していますか?
このシールドなしの配送モジュールは,22-24 AWG の固体および鎖状電導体の両方をサポートし,ケーブル直径は 0.762mm (0.03in) から 1.168mm (0.046in) の間である.
このパッチパネルは Power over Ethernet アプリケーションをサポートしていますか?
はい,このカテゴリー6のパッチパネルは,業界標準に従って設置された場合,LANケーブルによる安全な電源供給のためのIEEE 802.3bt (タイプ4) の推奨事項に完全に適合しています.
このパッチパネルの寿命は?
パネルは,IEC 60603-7 に準拠するプラグで少なくとも 750 回の挿入サイクルに適しており,頻繁に再構成される環境で長期間の信頼性を保証します.
設置に関する注意事項
- 端末の完整性を維持するために適切なケーブルストレスの解消を確保
- 製造者の推奨事項に従って 曲がり半径とケーブル管理
- 設置前に既存のケーブルインフラストラクチャとの互換性を確認する
- 適正な動作温度範囲を維持し,最適な性能を保つ
- 信頼性の高いIDC接続を確保するために適切な終了ツールを使用します.
