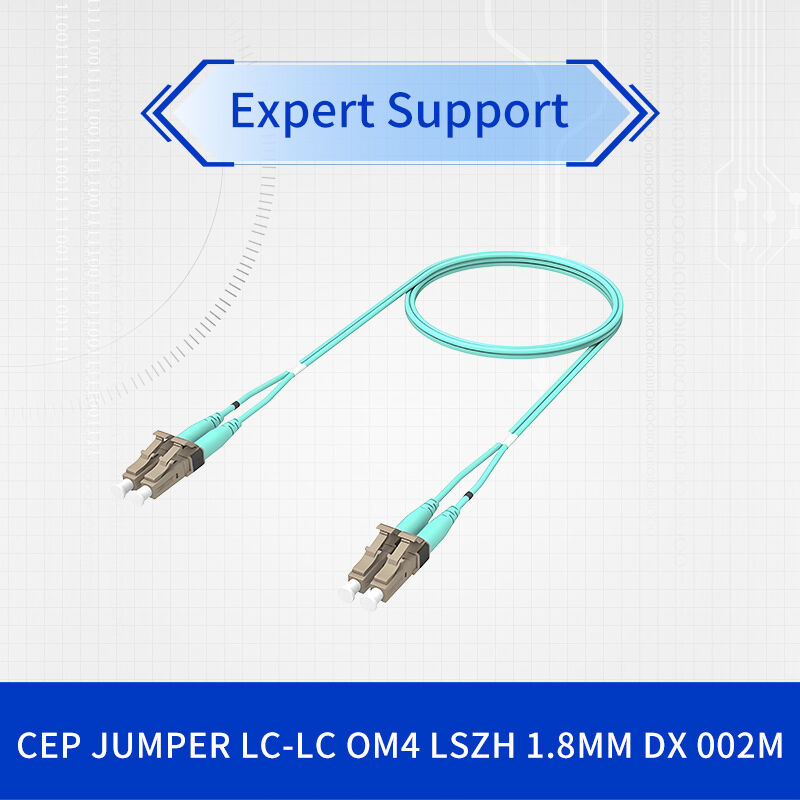

CommScope OM4 LC-LC デュプレックス光ファイバーパッチコード、50/125μmマルチモード、アクア、LSZHジャケット、1.8mm
商品の詳細:
| ブランド名: | Commscope |
| モデル番号: | CEP-LCLC-L40B002M |
| 書類: | CEP-LCLC-L40B.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| インターフェース、コネクタA: | LC/UPC | インターフェイス特性、コネクタ A: | デュプル× |
|---|---|---|---|
| コネクタ、コネクタB: | LC/UPC | インターフェイス特性、コネクタ B: | デュプル× |
| シースカラー: | アクアグリーン | 合計コア数: | 2 |
| ハイライト: | CommScope OM4 光ファイバーパッチコード,LC-LC デュプレックスマルチモード光ファイバーケーブル,50/125μm LSZH 光ファイバーケーブル |
||
製品の説明
CommScope OM4 LC-LC デュプレックス光ファイバーパッチコード、50/125μmマルチモード、アクア、LSZHジャケット、1.8mm
高性能マルチモードファイバーソリューション
CommScopeのOM4 LC-LCデュプレックス光ファイバーパッチコードは、高速データセンターおよびエンタープライズネットワークに優れたパフォーマンスを提供します。このプレミアムマルチモード光ファイバーパッチコードは、低損失接続性と優れた曲げ耐性を備え、要求の厳しい環境での信頼性の高い信号伝送を保証します。
主な利点
- 40Gおよび100Gイーサネットアプリケーション向けに最適化
- 容易な極性管理のためのフィールドリバーシブルLCデュプレックスコネクタ
- 安全性を高める低煙ゼロハロゲン（LSZH）ジャケット
- 工場で終端処理され、100％テスト済みで、パフォーマンスを保証
- 曲げに強いファイバー技術により、信号劣化を最小限に抑えます
製品概要
CommScope OM4 LC-LCデュプレックス光ファイバーパッチコードは、最新のマルチモードファイバー技術を代表するもので、最新のデータセンターおよびエンタープライズネットワークにおける高帯域幅アプリケーションをサポートするように設計されています。このマルチモードLC-LCファイバーパッチコードは、光学的性能と信頼性に関する業界標準を超える50/125μmの曲げに強いファイバーを使用しています。
主な特徴
- 両端にデュプレックスLC/UPCコネクタ
- OM4を容易に識別できるアクアグリーンのジャケット
- 1.8mm径LSZHケーブルジャケット
- 1〜30メートルの長さで利用可能
- 容易な分離と管理のためのジップコード設計
- TIA/EIA-568-C.3およびISO/IEC 11801規格に準拠
技術と規格
このマルチモード光ファイバーパッチコードは、厳格な国際規格に適合する高度な光ファイバー技術を採用しています。この製品は、TIA/EIA-568-C.3およびISO/IEC 11801の仕様に準拠しており、既存のネットワークインフラストラクチャとの相互運用性を保証します。OM4 LC-LCファイバーパッチコードは、高速データ伝送要件をサポートする拡張された帯域幅機能を備えています。
動作原理

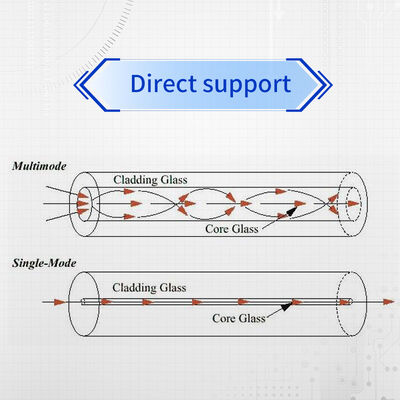

光ファイバーパッチコードは、ガラスまたはプラスチックファイバーを通して光パルスを使用してデータを送信します。マルチモードLC-LCファイバーパッチコードは、複数の光路（モード）を使用して情報を伝送するため、短距離から中距離のアプリケーションに最適です。LCコネクタは、ファイバーコアの正確な位置合わせを提供し、挿入損失とバックリフレクションを最小限に抑え、最適な信号完全性を実現します。
アプリケーション
- データセンター相互接続およびクロス接続
- サーバーからスイッチへの接続
- ストレージエリアネットワーク（SAN）
- 電気通信インフラストラクチャ
- エンタープライズネットワークバックボーン接続
- 高性能コンピューティング環境
技術仕様
| パラメータ | 仕様 |
|---|---|
| 製品コード | CEP1CLC140B |
| ファイバータイプ | OM4マルチモード、50/125μm |
| コネクタ | LC/UPC to LC/UPC デュプレックス |
| ケーブルジャケット | LSZH、直径1.8mm |
| 減衰 | ≤3.0 dB/km @ 850nm ≤1.0 dB/km @ 1300nm |
| 動作温度 | -10℃～+60℃ |
| 曲げ性能 | 15mm半径：≤0.10dB @850nm 7.5mm半径：≤0.20dB @850nm |
| コンプライアンス | China RoHS、ISO 9001:2015、RoHS |
選択ガイド
| モデル番号 | 長さ | 色 | アプリケーション |
|---|---|---|---|
| CEP1CLC140B003M | 3メートル | アクアグリーン | ラック接続 |
| CEP1CLC140B005M | 5メートル | アクアグリーン | クロス接続 |
| CEP1CLC140B010M | 10メートル | アクアグリーン | データセンターアイル |
| CEP1CLC140B020M | 20メートル | アクアグリーン | 長距離 |
競争上の優位性
- 優れた曲げ性能：高度なファイバー設計により、急な曲げのシナリオでも信号完全性を維持
- フィールドリバーシブルコネクタ：特別な工具なしで容易な極性反転
- 安全性向上：LSZHジャケットは、火災時の有毒ガス排出を削減
- 品質保証：個別のテスト結果による100％工場テスト
- 将来性のある設計：現在および次世代の高速ネットワークをサポート
サービスとサポート
すべてのCommScope光ファイバーパッチコードは、包括的な技術サポートとサービスによって支えられています。各マルチモードLC-LCファイバーパッチコードは、厳格な品質管理プロセスを受け、個別のテスト結果とともに発送されます。当社のグローバルサポートネットワークは、設置および統合に関する課題に対するタイムリーな支援を保証します。
よくある質問
このOM4パッチコードでサポートされる最大データレートは何ですか？
このマルチモード光ファイバーパッチコードは、適切なトランシーバーを使用することで、最大150メートルまでの距離で最大100Gbpsのデータレートをサポートしており、40Gおよび100Gイーサネットアプリケーションに最適です。
フィールドでLCコネクタの極性を変更できますか？
はい、デュプレックスLCコネクタは、特別な工具なしで容易なフィールド極性反転ができるように設計されており、設置とメンテナンス時の柔軟性を提供します。
LSZHジャケットの指定は何を意味しますか？
LSZHはLow Smoke Zero Halogen（低煙ゼロハロゲン）の略で、ケーブルジャケットが火災にさらされたときに煙の発生を最小限に抑え、ハロゲン化ガスを発生させないことを示し、密閉された空間での安全性を高めます。
各パッチコードにテスト結果は含まれていますか？
はい、各マルチモードLC-LCファイバーパッチコードは100％工場テストされており、個別の挿入損失テストデータが各パッケージユニットに付属しています。
このケーブルの最小曲げ半径はどれくらいですか？
このケーブルは、850nmで0.20dB未満の減衰変化で、7.5mmという低い曲げ半径でも優れた性能を維持します。
設置と取り扱いのガイドライン
- 常に適切なケーブル管理を使用して、最小半径を下回る急な曲げを避けてください
- 使用しないときは、汚染を防ぐためにコネクタにダストキャップを付けてください
- 設置中の過度の張力を避けてください - 最大引張力は25ポンドを超えないようにしてください
- 適切な光ファイバークリーニングツールを使用して、嵌合前にコネクタがきれいであることを確認してください
- 使用しないときは、直射日光を避け、涼しく乾燥した環境に保管してください
- 展開前に、既存の機器およびトランシーバーとの互換性を確認してください
