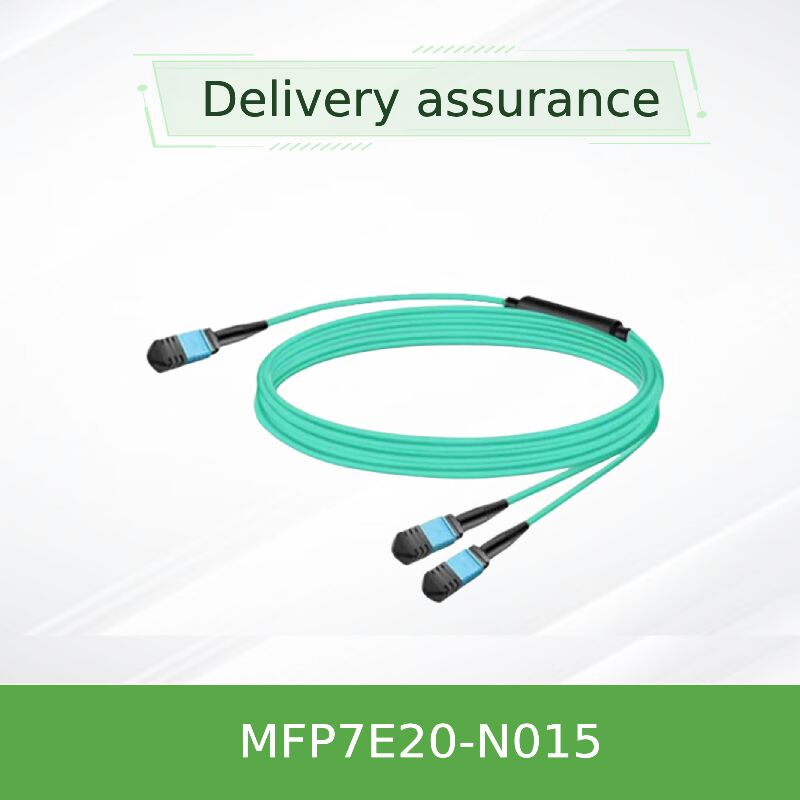

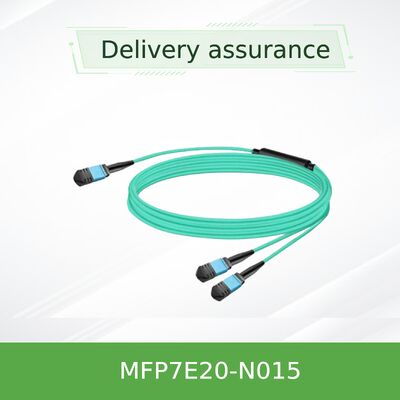

NVIDIA MFP7E20-N015 15m MPO APC 1:2 400G/NDR データセンター ブレイクアウト接続のためのファイバースプリッターケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E20-N015 |
| 書類: | MFP7E20-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MFP7E20-N015 | 材料の形状: | 丸いワイヤー |
|---|---|---|---|
| 許可された引張強度: | 1000n <10000n | 証明: | RoHS, CE, ISO9001, VDE, CCC |
| シース材料: | PVC | 長さ: | 15m |
| データレート: | 400GB/s | 起源: | インド /イスラエル /中国 |
| ハイライト: | NVIDIA 15m MPOファイバースプリッターケーブル,400Gデータセンターのブレイクアウトケーブル,保証付き NDR ファイバースプリッタ |
||
製品の説明
NVIDIA を使用して、高速ネットワーク ポート密度を最適化します。MFP7E20-N015、15 メートルのパッシブ光ファイバー スプリッター ケーブルです。このソリューションは、単一の 800G 対応 Twin-Port OSFP インターフェイスを 2 つの独立した 400G リンクに効率的に分割し、NVIDIA ConnectX-7 ネットワーク アダプターや BlueField-3 DPU などのデバイスに直接接続します。低損失 MPO-12/APC コネクタ、柔軟な LSZH ジャケット、および Type-B クロス設計を特徴とし、要求の厳しい 400GbE および NDR InfiniBand データセンター環境に信頼性の高い高性能接続を提供します。
NVIDIA MFP7E20-N015 は、高密度、高帯域幅のネットワーク アーキテクチャ向けに設計された、工場で終端処理されたマルチモード光ファイバー ケーブルです。これは、単一の高基数スイッチ ポートが 2 つの下流エンドポイントにサービスを提供できるようにする、重要なパッシブ相互接続コンポーネントとして機能します。これは、スイッチ ポートの利用を最大化することが不可欠な、費用対効果が高くスケーラブルなスパインリーフ ネットワーク、AI/ML クラスター、およびストレージ バックボーンを構築するために不可欠です。このケーブルは、NVIDIA の高性能ネットワーキング ソリューションの認定エコシステムの一部です。
- ブレイクアウト構成: ポート乗算用の 1xMPO-12 から 2xMPO-12 スプリッター トポロジ。
- 高速サポート: 400 ギガビット イーサネットおよび NDR (400G) InfiniBand プロトコル用に設計されています。
- プレミアム コネクタ: 光学バックリフレクションを最小限に抑えるための 8° 角度付き物理コンタクト (APC) ポリッシュを備えた MPO-12 コネクタ (≥35 dB RL)。
- ダイレクト アタッチ配線: タイプ B (クロス) ファイバー マップを実装し、トランシーバー間の直接接続を可能にします。
- 耐久性と安全な構造: 柔軟なアクア色の LSZH-OFNR ジャケットを採用しており、難燃性で低煙です。
- 品質保証: IEC 61754-7 および Telcordia GR-1435 規格に準拠して製造されており、信頼性を確保しています。
このケーブルは、相互運用性とパフォーマンスを確保するために、実績のある光学および機械的テクノロジーを統合しています:
- ファイバー: 50/125µm OM4 マルチモード (15m の長さ用)
- コネクタ: IEC 61754-7 に準拠した MPO-12
- ポリッシュ: APC (角度付き物理コンタクト)
- トポロジ: タイプ B (クロス)
- 挿入損失: ≤ 0.356 dB (式: 0.35 + 0.0004*L)
- リターンロス: ≥ 35 dB
- 最大チャネル到達距離: 最大 50m (パッチ パネルを使用)
- 動作温度: 0°C ～ 70°C
- レーザー安全性: クラス 1 (IEC 60825-1、CDRH)
- ジャケット定格: LSZH (低煙ゼロハロゲン)、OFNR
- EMC/安全性: CE、FCC クラス A、cTUVus
- プロトコル サポート: イーサネット、InfiniBand、NVLink
このケーブルは、パッシブ光ファイバー スプリッターとして機能します。単一の「ルート」MPO コネクタは、スイッチ (NVIDIA MMA4Z00-NS など) の Twin-Port OSFP トランシーバーと接続します。このトランシーバーは、8 つの光レーンにわたって集約された 800G 信号を提示します。ケーブル アセンブリ内では、これらの 8 つのアクティブ ファイバーがそれぞれ 4 つのファイバーの 2 つの異なるグループに物理的に分割されます。各グループは、2 つの「リーフ」MPO コネクタの 1 つにルーティングされます。これらのリーフ エンドは、サーバーまたはストレージ アプライアンスに収容されている標準のシングルポート 400G OSFP または QSFP112 トランシーバーに接続します。タイプ B クロス配線 は重要です。スイッチ トランシーバーのピン 1 からの送信レーン (Tx) が、サーバー トランシーバーのピン 12 の受信レーン (Rx) に正しく配置され、その逆も同様になり、外部クロス接続モジュールなしで全二重通信が可能になります。
- データセンター アグリゲーション: 高容量のスパイン/アグリゲーション スイッチ (800G ポート付き) を複数のトップオブラック (ToR) スイッチまたは高性能サーバーに接続します。
- AI および高性能コンピューティング: 分散トレーニングとシミュレーション用の GPU クラスターで、ネットワーク スイッチから 400G を搭載したコンピューティング ノードへの高密度接続を提供します。ネットワーク カード (ConnectX-7 など)。
- ハイパーコンバージド ネットワークとストレージ ネットワーク: ストレージ アレイとコンピューティング サーバー間の NVMe-over-Fabrics (NVMe-oF) デプロイメント用の高帯域幅リンクを容易にします。
- クラウド インフラストラクチャ: ハイパースケール環境に導入して、ラック内のポートあたりのコストとケーブル密度を最適化します。
- ネットワーク インターフェイス カードの接続: 単一のスイッチ ポートを、それぞれ高性能NIC カード を備えた 2 台のサーバーに接続し、接続密度を効果的に 2 倍にします。
| パラメータ カテゴリ | MFP7E20-N015 の詳細仕様 |
|---|---|
| 製品識別 | NVIDIA MFP7E20-N015 |
| ケーブル機能とトポロジ | パッシブ 1:2 スプリッター、1xMPO-12/APC から 2xMPO-12/APC |
| 全長 | 15.0 メートル (許容誤差: +0.3m / -0m) |
| ファイバー仕様 | 50/125 µm グレードインデックス マルチモード、OM4 |
| アクティブ ファイバー数 | 8 本のファイバー (4 本の送信、4 本の受信) |
| コネクタ タイプとポリッシュ | MPO-12、メス、角度付き物理コンタクト (APC) |
| 配線方式 | タイプ B (クロス) |
| ケーブル直径 | 3.0 mm ± 0.2 mm |
| ジャケット材質と色 | 低煙ゼロハロゲン (LSZH)、OFNR 定格、アクア |
| 最小曲げ半径 | 30 mm (1.2 インチ) |
| 動作温度 | 0°C ～ 70°C |
| 保管温度 | -40°C ～ 85°C |
| 湿度範囲 | 10% ～ 85% RH (結露しないこと) |
| 互換性のあるトランシーバー | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS)、400G OSFP、QSFP112 |
MFP7E20 シリーズで利用可能なその他の長さ: 3m (N003)、5m (N005)、7m (N007)、10m (N010)、20m (N020)、30m (N030)、50m (N050)。
- ポート効率の最大化: 標準ケーブルと比較して、スイッチ ポートあたりのサーバー接続数を 2 倍にし、ポートあたりのコストを削減し、ラック密度を向上させます。
- 信号完全性の保証: 工場で終端処理された APC コネクタは、一貫して低い挿入損失と高いリターン損失を保証し、PAM4 ベースの 400G リンクでのエラーのない動作に不可欠です。
- エコシステムの保証: 純正の NVIDIA コンポーネントとして、スイッチ、トランシーバー、ネットワーク カード を含む NVIDIA ネットワーキング エコシステム内でのシームレスな相互運用性についてテストおよび検証されています。
- インストールの準備: 保護ダスト キャップが付属しており、現場での終端処理が不要なため、迅速かつエラーのない導入が可能です。
- 安全性の向上: LSZH ジャケット素材は、火災シナリオでの有毒煙の排出を削減することにより、密閉されたデータセンター環境での安全性を向上させます。
- 製品保証: このケーブルは、パッシブ光コンポーネントに対する NVIDIA の標準保証の対象となります。
- 在庫とロジスティクス: 迅速な注文処理と信頼性の高い配送のために、MFP7E20-N015 の在庫を維持しています。
- 技術相談: 当社のチームは、400G/NDR インフラストラクチャのケーブル選択、互換性、ネットワーク設計に関するプリセールス技術ガイダンスを提供します。
- 販売後のサポート: インストールのベスト プラクティスと接続の問題のトラブルシューティングに関するサポートが利用可能です。
Q: このスプリッター ケーブルのリーフを 1 つ使用し、後で 2 番目のリーフを接続できますか?
A: はい、設計で可能です。1 台のサーバーをすぐに接続し、2 台目のサーバーの準備ができるまで、他のリーフ コネクタをダスト キャップで保護したままにすることができます。スイッチ側の接続されたトランシーバーが、パスが 1 つだけアクティブな状態でリンクが確立されることをサポートしていることを確認してください。これは通常当てはまります。
Q: このケーブルは 200G QSFP56 トランシーバーと互換性がありますか?
A: QSFP56 トランシーバーが MPO-12/APC レセプタクルを使用し、200G-SR4 または同様のマルチモード動作用に設計されている場合、ケーブルの物理コネクタ (MPO-12/APC) は互換性があります。ただし、スプリッター機能は、800G/400G 信号のブレイクアウトに最適化されています。ネイティブ 200G 接続の場合、非スプリッター デュプレックス ケーブルの方が通常適切です。必ずトランシーバーのデータシートを参照してください。
Q: このケーブルの MPO コネクタをクリーニングするにはどうすればよいですか?
A: 専用の糸くずの出ない MPO コネクタ クリーニング ツールまたはカセットを使用してください。コンタミナントがフェルール内にさらに押し込まれる可能性があるため、圧縮空気のみを使用しないでください。クリーニング ツールをコネクタの端面にそっと挿入し、拭き取り、接続する前にファイバー顕微鏡で検査します。ケーブル コネクタとトランシーバー レセプタクルを両方ともクリーニングしてください。
Q: 誤ってこれを MPO-UPC ポートに接続するとどうなりますか?
A:接続を強制しないでください。 MPO-APC コネクタと MPO-UPC コネクタは、物理的なキーイングとポリッシュ角度が異なります。それらを結合しようとすると、ケーブルとトランシーバーの両方のセラミック フェルール エンドに永久的な物理的損傷が発生し、高い光損失が発生し、交換が必要になります。
- 互換性の確認: インストールする前に、リンク内のすべてのトランシーバーとパッチ パネルが、MPO-12/APC コネクタ (UPC ではない) 用に設計されていることを確認してください。
- インストール前のクリーニング: 汚染に関連する障害を防ぐために、接続する前に、ケーブル コネクタ フェルールとトランシーバー レセプタクルを承認されたツールで必ず検査し、クリーニングしてください。
- 曲げ半径の管理: ルーティング中は、急な曲げやキンクを避けてください。マイクロベンディング損失やファイバーの破損を防ぐために、ケーブルのすべてのポイントで、30 mm (1.2 インチ) の最小曲げ半径を維持してください。
- 環境制限: 指定された温度 (0°C ～ 70°C) および湿度 (10% ～ 85% RH) の範囲外の環境でケーブルをインストールまたは操作しないでください。
- 適切な挿入/取り外し: 挿入と取り外しの際は、コネクタ シェルのプッシュプル ラッチ機構を使用してください。内部ファイバーが損傷する可能性があるため、ケーブル ジャケットを直接引っ張って取り外さないでください。
- ESD の認識: ケーブル自体は ESD に敏感ではありませんが、接続するトランシーバーはそうです。ケーブルの取り付け中にトランシーバーを扱う場合は、標準の静電気防止対策 (リスト ストラップ、接地された作業面) を使用してください。
