MMA4Z00-NS メラノックス光受信機 互換性800G 2xSR4 OSFP PAM4 850nm 50m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | Mellanoxの光学トランシーバーMMA4Z00-NS |
| 書類: | MMA4Z00-NS.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新しい、オリジナル | 可用性: | ストック |
|---|---|---|---|
| テクノロジー: | インフィニバンドとイーサネット | 最高速度: | 800GB/s |
| 長さ: | 50m | 温度範囲: | 0°C〜 +70°C |
| 名前: | Mellanox Optical Transceiver MMA4Z00-NS互換性800G 2XSR4 OSFP PAM4 850NM 50M INFINIBAND NDRトランシーバーモジュール | キーワード: | Mellanox光トランシーバー |
| ハイライト: | Mellanox OSFP 光トランシーバー 800G,MMA4Z00-NS トランシーバー 2xSR4 PAM4,Mellanox 850nm トランシーバー（保証付き） |
||
製品の説明

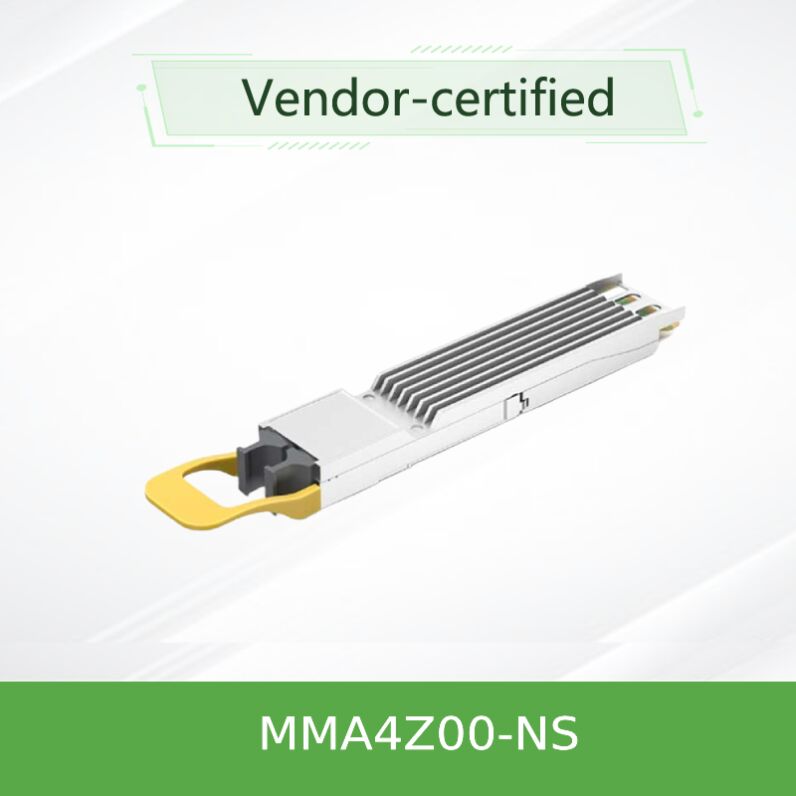

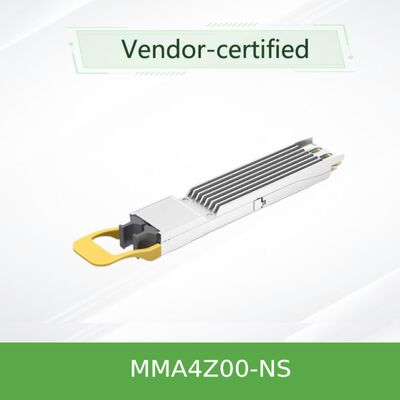

NVIDIA MMA4Z00-NS 800Gb/s OSFP ツインポート SR8 光トランシーバーは、次世代の AI および HPC データセンター向けの決定的な高密度、高帯域幅ネットワークカードソリューションを提供します。
MMA4Z00-NS は単なるネットワークカードではありません。密度と効率性の画期的な製品です。2 つの独立した 400Gb/s NDR トランシーバーエンジンを単一の OSFP フォームファクタに詰め込み、mq9700 プラットフォームのようなスイッチのポート密度を効果的に 2 倍にします。これにより、32 スロットシャーシで 64 ポートの 400G が可能になり、ラックスペースとケーブル配線の複雑さを劇的に削減しながら、InfiniBand と Ethernet プロトコルの両方を自動的にサポートします。
NVIDIA MMA4Z00-NS は、マルチモードファイバー (SR8) 短距離アプリケーション向けに設計された、800 ギガビット/秒 (Gb/s) ツインポート OSFP フォームファクタ光トランシーバーです。各モジュールには 2 つの完全な 400Gb/s トランシーバーが収容されており、単一の電気コネクタを介してホスト mq9700 または同様のスイッチに 800Gb/s の総帯域幅を提供し、2 つの独立した MPO-12/APC 光インターフェースを提供します。
空冷式 NVIDIA Quantum-2 NDR InfiniBand および Spectrum-4 400GbE スイッチ専用に設計されており、フィン付きトップ シェルを使用して熱管理を強化しています。液冷システムおよび DGX H100 プラットフォーム向けには、フラットトップバージョン (MMA4Z00-NS-FLT) が用意されています。
- デュアルプロトコルサポート: ホストスイッチに基づいて InfiniBand または Ethernet ファームウェアを自動的にアクティブ化
- 高密度: 1 つの OSFP スロットに 2 つの 400G ポートを搭載し、スイッチの前面プレートの利用を最大化
- パフォーマンス: 800G アグリゲート (2x400G) は、8 つの VCSEL ベースのチャネルを介してレーンあたり 100G-PAM4 変調を使用
- リーチ: OM4 マルチモードファイバーで最大 50 メートル、OM3 (2 つのパッチパネル付き) で 30 メートル
- 電力効率: 最大消費電力 17W、低電力スリープモード 2.0W
- ホットプラグ可能: OSFP MSA および CMIS 4.0 管理規格に完全準拠

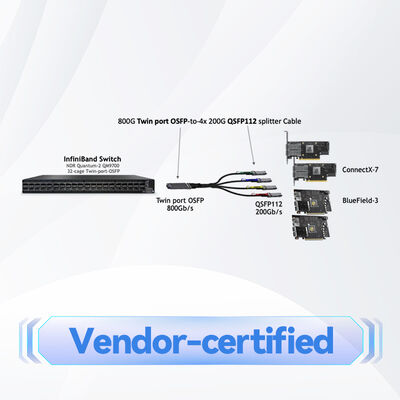

- 柔軟な接続性: 400G または 200G リンク構成用のストレートおよび 1:2 スプリッター光ファイバーケーブルの両方をサポート
- フォームファクタと管理: OSFP MSA 仕様 Rev. 1.12 および Common Management Interface Specification (CMIS) 4.0 に準拠
- 変調: 電気および光レーンあたり 100Gbaud PAM4 (パルス振幅変調 4 レベル)
- 光エンジン: マルチモード伝送用の 850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) アレイ
- コネクタ: ツインポート設計に適合するように、デュアル MPO-12/APC (Angled Physical Contact) コネクタの特許取得済みの垂直方向の向きにより、背面反射を最小限に抑えます
- 診断: レーンごとの温度、電圧、TX バイアス、光パワーをリアルタイムで監視するための包括的なデジタル診断モニタリング (DDM)
トランシーバーは、洗練された電気光学コンバーターとして動作します。ホスト側 (例: mq9700 スイッチ) では、8 レーンの 100G-PAM4 電気信号を受信します。内部では、2 つの同一のトランシーバーエンジンがそれぞれ 4 レーンを処理します。
プロセスフロー: 電気入力 (PAM4) → ドライバー & レーザーアレイ (E/O 変換) → マルチモードファイバーへの 850nm 光 → リモートレシーバー (O/E 変換) → 出力電気信号。
2 つの光ポートのそれぞれが 12 ファイバー MPO コネクタを使用しますが、8 つのファイバー (送信に 4 つ、受信に 4 つ) のみがアクティブになります。2 つのトランシーバーを直接接続するには、Type-B クロスオーバー光ファイバーケーブル が必要です。これにより、Tx と Rx のファイバーペアが内部で交換され、送信機が受信機に正しく配置されます。
- スイッチ間相互接続: 2 つのスイッチ間、または 2 つの独立した 400G リンクを個別のスイッチに 800G リンクを作成
- 高密度サーバー接続: スイッチを複数の NVIDIA ConnectX-7 アダプターおよび/または BlueField-3 DPU に接続
- AI/GPU クラスタファブリック: NVIDIA DGX H100 システムおよび InfiniBand を介した GPU 間通信用の低遅延、高帯域幅ネットワークの構築に最適
- 統合データセンターのスパインリーフ: イーサネットファブリックの集約層とコア層で帯域幅密度を最大化
| 属性 | 仕様 |
|---|---|
| 製品モデル | MMA4Z00-NS (フィン付きトップ) |
| フォームファクタ | OSFP ツインポート |
| 総データレート | 800 Gb/s (2 x 400 Gb/s) |
| 変調 | レーンあたり 100G-PAM4 |
| 光波長 | 850 nm VCSEL |
| 最大ファイバーリーチ (OM4) | 50 メートル |
| コネクタタイプ | 2 x MPO-12/APC |
| プロトコルサポート | NDR InfiniBand / 400Gb Ethernet |
| 消費電力 (最大) | 17 ワット |
| 低電力モード | < 2.0 ワット |
| 供給電圧 | 3.3 V ±5% |
| 動作ケース温度 | 0°C ～ +70°C |
| レーザー安全クラス | クラス 1M |
| 互換性のあるプラットフォーム | NVIDIA Quantum-2、Spectrum-4 スイッチ (mq9700 シリーズ) |
- 比類のないポート密度: シングルポートトランシーバーと比較して、スイッチシャーシあたりの有効な 400G ポート数を 2 倍にし、優れた CapEx とラックスペース効率を提供します
- プロトコルアジリティ: 単一の SKU が InfiniBand 環境と Ethernet 環境の両方にサービスを提供し、在庫を簡素化し、将来性のある柔軟性を提供します
- インテリジェントな電力管理: 200G リンクにスプリッターケーブルを使用すると、遠端ネットワークカードに 8W から 5.5W に電力を削減するように自動的に信号を送り、システム全体のエネルギー使用量を最適化します
- NVIDIA エンドツーエンド最適化: NVIDIA のエコシステム内で厳密にテストおよび検証され、保証されたパフォーマンスと信頼性を実現します
- 強化された冷却設計: フィン付きトップシェルは、高密度、空冷スイッチ環境での最適な熱性能のために特別に設計されています
当社が長年培ってきた経験と強力な技術チームによって支えられ、この製品およびその他のプレミアムネットワークカードソリューションに対して包括的なサポートを提供します:
- 保証: 標準的なメーカー保証が適用されます。拡張サポートオプションが利用可能です
- 在庫状況: 在庫があり、大量注文に対応できる準備ができています
- テクニカルサポート: 販売後の 24 時間年中無休の顧客相談と技術支援
- 統合サービス: NVIDIA およびマルチベンダーネットワーク環境内での導入に関する専門家のガイダンス
- グローバルロジスティクス: 正確な配送追跡による信頼性の高い配送
互換性: ホストスイッチの互換性 (例: mq9700 シリーズ) を確認してください。NVIDIA が推奨する OSFP ケージのみを使用してください。
ファイバータイプ: OM3 または OM4 マルチモードファイバーを使用してください。トランシーバー間の直接リンクには、Type-B クロスオーバーケーブルを使用してファイバーの極性が正しいことを確認してください。
取り扱い: 接続しないときは、常に光ポートに保護ダストキャップを付けてください。汚染 (リンク障害の主な原因) を防ぐために、挿入前に承認されたツールで MPO コネクタを清掃してください。取り扱い中は ESD (静電放電) の予防措置を守ってください。
環境: 指定されたケース温度範囲 (0°C ～ 70°C) 内で動作させてください。フィン付きトップバージョンでは、スイッチ内の適切な空気の流れを確保してください。
レーザー安全性: これはクラス 1M レーザー製品です。開口部の光学的開口部を凝視したり、光学機器を使用してビームを観察したりしないでください。
電源シーケンス: モジュールはホットプラグ可能ですが、損傷を避けるために、ホストシステムの電源と接地が仕様を満たしていることを確認してください。
