NVIDIA MMA4Z00-NS400 400G OSFP SR4 トランシーバー 高速サーバー接続
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MMA4Z00-NS400 |
| 書類: | MMA4Z00-NS400.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新しい、オリジナル | 可用性: | ストック |
|---|---|---|---|
| テクノロジー: | インフィニバンドとイーサネット | 最高速度: | 800GB/s |
| 長さ: | 50m | 温度範囲: | 0°C〜 +70°C |
| 名前: | Emllanox Optical Transceiver MMA4Z00-NS400 400GB/SシングルポートOSFP 400GB/SマルチモードSR4 50Mトランシーバー | キーワード: | Mellanox光トランシーバー |
| ハイライト: | NVIDIA 400G OSFPトランシーバー,メラノックス 400G SR4トランシーバー,高速サーバー接続トランシーバー |
||
製品の説明
MMA4Z00-NS400は,NVIDIA ConnectX-7 ホストアダプターのための柔軟で高帯域幅の接続を提供します.2つの速度で操作可能: 400Gb/s のデバイスとしてネイティブに機能しますが, 1: 2 のスプリッターケーブルで接続されたときに自動的に 200Gb/s の NIC カードにスケールダウンし,同時に消費電力を削減します.ConnectX-7カードの冷却ソリューションとインタフェースするためのフラットトップ OSFPシェルで設計高密度mq9700シリーズスイッチの完璧な光学対称として機能し,AIとHPCクラスタの効率的なスケーリングが可能になります.

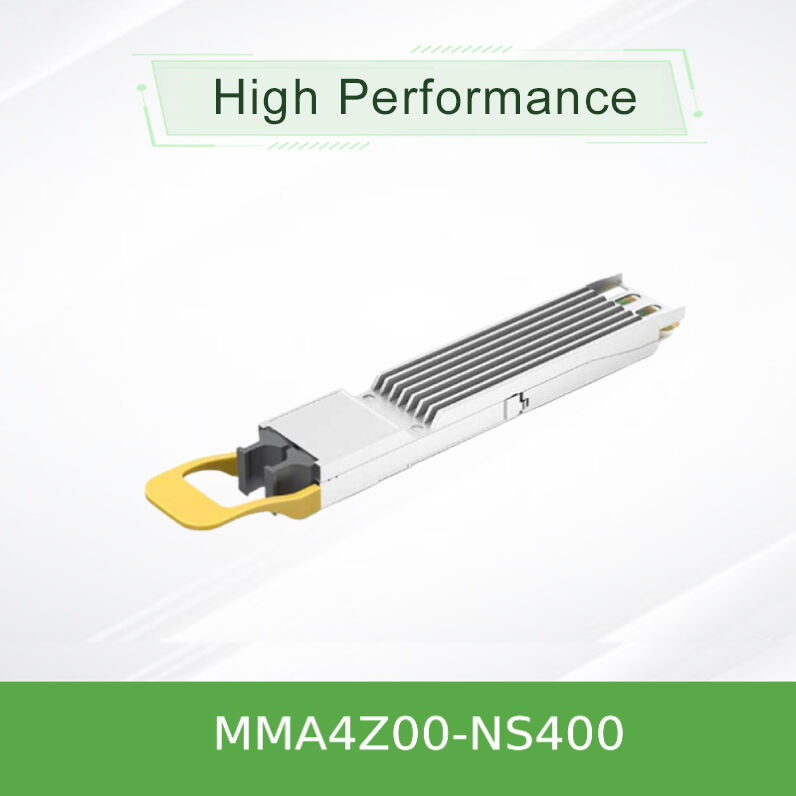

NVIDIA MMA4Z00-NS400は400ギガビット/秒 (Gb/s),シングルポート,OSFPフォームファクター,マルチモード (SR4) オプティカルトランシーバーである.特別にConnectX-7ベースのPCIeネットワークインターフェースカード (NIC) に挿入するように設計されています800GツインポートOSFPトランシーバーを搭載した上流スイッチに接続するための光学インターフェースを提供します.
このトランシーバーは,エンドツーエンドNDRInfiniBandまたは400GbEネットワークの構築におけるコアコンポーネントである.QSFP112の同型と同一の内部電子を共有している.ConnectX-7 アダプターのOSFPケージにフィットする物理的なシェルでしか異なる.
- 二重プロトコル,自動センサー: NDR InfiniBand と 400Gb Ethernet を両方サポートします.正しいファームウェアは,接続スイッチのプロトコルに基づいてアクティベートされます.
- 調整可能な二速運転:
- 400Gb/s モード線路は4条とも直線MPOケーブルで動いています
- 200Gb/s (NDR200) モード自動で2回分断ケーブルで2レーンしか使わない.
- オプティマイズされたパワープロファイル: 400Gモードでは最大電力は8.5Wで,自動チャンネル無効化により200Gモードではわずか5.5Wです.
- 短距離マルチモード光学: 850nm VCSELベースの設計で,OM4ファイバーで50m,OM3で30mまでサポートします.
- フラット・トップ熱設計: シェルは,効率的な冷却のために,ConnectX-7アダプターケージに統合された乗用式ヒートシンクとマッチするように設計されています.
- 総合的な管理: OSFP MSA と CMIS 4.0 規格に準拠し,完全なデジタル診断監視 (DDM) を備えています.
この高度なネットワークカードコンポーネントは,いくつかの業界標準とNVIDIAの革新に基づいて構築されています:
- 形式 要素 と 管理: OSFP MSA 仕様 1.12 に準拠する.CMIS (Common Management Interface Specification) 4 によって管理される.0.
- モジュレーションとシグナル: 電気および光学インターフェースの両方にレーンごとに100Gbaud PAM4 (パルス幅調節,4レベル) を採用します.
- オプティカルデザイン: マルチモード伝送のために信頼性の高い850nmVCSEL配列を使用.光学反射を最小限にするためにMPO-12/APC (アングル物理接触) コンネクタを備えています.
- 診断: 統合されたマイクロコントローラーは,温度,電圧,レーザーバイアス電流,レーンあたりTX/RX光電力を含むパラメータに対してリアルタイムDDMを提供します.
トランシーバーは,ConnectX-7 NICカードの電光ゲートウェイとして機能する.アダプターから4つのレーン100G-PAM4電気信号を受け取る.VCSEL配列を介して光信号に変換します4つのマルチモードファイバーで送信します

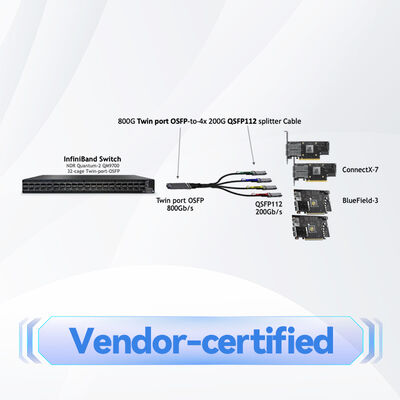

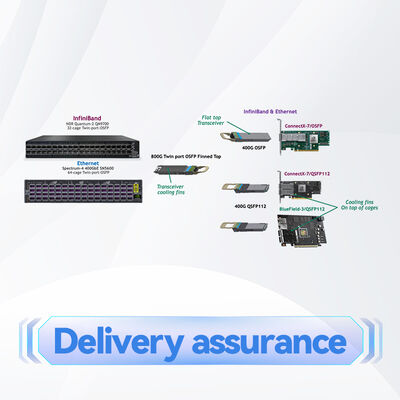

接続図:MMA4Z00-NS400は,通常,スイッチで800G双ポートトランシーバー (MMA4Z00-NSのような) の1ポートに接続される.B型クロスオーバーファイバーケーブルMFP7E10 は 400G,MFP7E20 は 200G に対応する.このケーブルは,送信と受信ファイバーを内部に交差させ,あるモジュールの送信機が他のモジュールの受信機と一致することを保証する.
速度はケーブルによって決定される. 4チャネル直線ケーブルは400Gを可能に; 1:2スプリッターケーブルはトランシーバーに2チャネルのみを活性化し,200Gリンクを作成する.
- 高密度AI/MLサーバー接続性: ConnectX-7 ネットワークカードを搭載した個々のサーバーをGPUクラスターの800G対応のスピンスイッチ (mq9700 プラットフォームなど) に接続する.
- 柔軟なクラスタースケーリング:
- スイッチを接続する2つ400Gサーバー (直線ケーブルを使用)
- スイッチを接続する4つ200Gサーバー (スプリッターケーブルを使用) ポート利用を最適化
- 高性能コンピューティング (HPC) 繊維: InfiniBandベースのスーパーコンピューティング環境内のコンピューティングノードに低レイテンシー,高帯域幅のリンクを提供します.
- 統合データセンターネットワーク: 次の世代400GbEのリーフ・スピン・アーキテクチャにおけるサーバーサイドの光学インターフェースとして機能する.
| モデル | MMA4Z00-NS400 |
|---|---|
| 形状因数 | OSFP,シングルポート,フラットトップ |
| データレート | 400 Gb/s (4x100G-PAM4) または 200 Gb/s (2x100G-PAM4) |
| 波長 | 850 nm |
| マックス・リーチ | 50m (OM4) 30m (OM3) |
| 最大電源 (400G) | 8.5W |
|---|---|
| マックス パワー (200G) | 5.5W |
| 低電源モード | <2.0W |
| 供給電圧 | 3.3V ±5% |
| ケース温度 | 0°Cから+70°C |
| ホストデバイス | NVIDIA ConnectX-7/OSFP アダプタ |
|---|---|
| オプティカルコネクタ | 1 x MPO-12/APC |
| 経営 | CMIS 4 について0OSFP MSA |
| レーザー 安全 | クラス1M |
| RoHS | 適合している |
- インテリジェント パワー スケーリング: 200Gモードで動作する際の特異的な自動交渉は,電力量を ~35%削減し,サーバー・シャーシのOPEXと熱負荷を直接低下させます.
- 派遣 の 柔軟性: 1 つのトランシーバーSKUは2つの共通の速度レベル (400Gと200G) をサポートし,節約を簡素化し,ネットワーク帯域幅を優雅にスケーリングすることができます.
- エコシステム最適化: NVIDIAのエンドツーエンドソリューションの一部として,ConnectX-7アダプターとQuantum-2/Spectrum-4スイッチ (mq9700シリーズ) で厳格に検証され,プラグアンドプレイの信頼性を保証します.
- 優れた熱統合: フラットトップデザインは,ConnectX-7カードの熱管理システムのために特別に設計されており,全負荷下で安定した動作を保証します.
- 未来に備えるプロトコルサポート: デュアルプロトコル 固有ソフトウェアは,InfiniBandとイーサネットトランシーバーの別々の在庫の必要性を排除します.
ネットワーク・カードや部品を 提供するすべてのネットワーク・カードや部品を サポートしています
- 保証: 製造者からの完全な保証.拡張サービスレベル契約 (SLA) について調べてください.
- グローバル ストック & 配送: 製品は,私たちの広範な世界的な在庫から入手可能で,信頼性の高い物流と小規模および大規模な注文の両方をサポートします.
- 技術支援: 営業前のコンサルティングと販売後の統合サポートのための専門技術チームへのアクセス,24時間利用可能
- 解決策の設計: NVIDIA スイッチとアダプタを含む複雑な展開のためのシステムアーキテクチャと互換性計画への支援.
- 互換性: ホストアダプタの互換性を確認 (OSFPケージ付きNVIDIA ConnectX-7).スイッチやBlueField-3 DPUでは使用しないでください.
- ファイバーとケーブル管理:
- MPO-12/APCコネクタを搭載したOM3またはOM4マルチモードファイバーのみを使用する.
- いつも使ってB型クロスオーバートランシーバーとトランシーバー間の直接接続用のケーブル
- オプティカルダストキャップをポートが使用されていないときに保持します.
- 処理 と 清掃:
- ESDの注意事項を遵守してください.
- MPO コンネクタの端面を,リンクの問題の主な原因である汚染を防ぐために,交尾前に承認されたツールで清掃します.
- 光学フェルルを直接触らないでください.
- レーザー 安全: これはクラス1Mレーザー製品です.光学ポートをじっと見たり,光学機器で見たりしないでください.
- 操作環境: 0°Cから+70°Cの範囲内でトランシーバーのケース温度を維持するために,ConnectX-7アダプタの周りに十分な空気流が確保されます.
