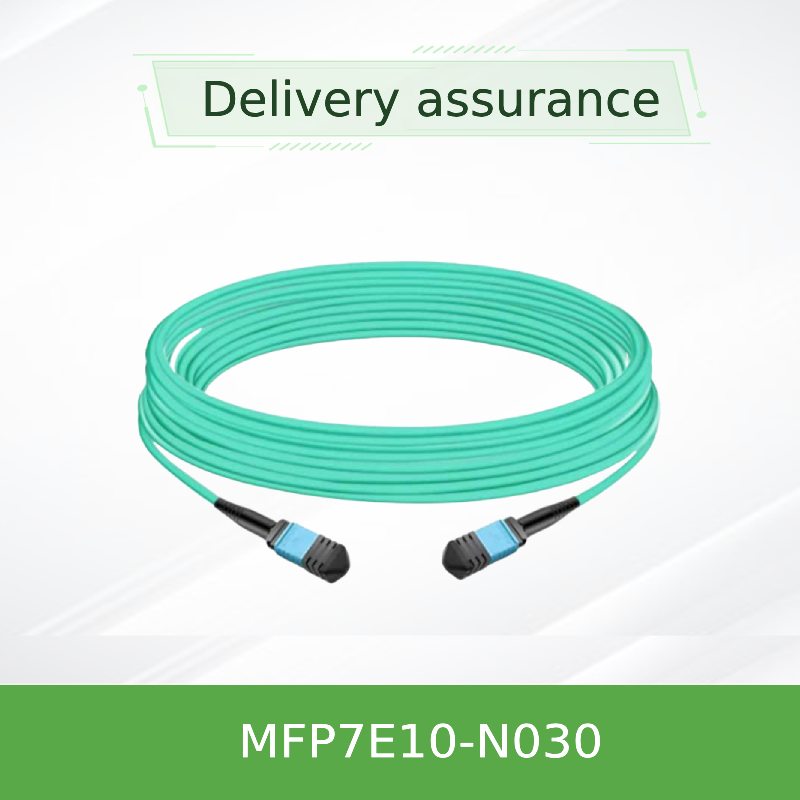

NVIDIA MFP7E10-N030 30m MPO-12/APC マルチモード光ファイバーケーブル

商品の詳細:

ブランド名: Mellanox
モデル番号: MFP7E10-N030（980-9I557-00N030）
書類: MFP7E10-Nxxx.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
モデル: MFP7E10-N030 長さ: 30のM
ファイバーの種類: マルチモードOM4 コネクタ: MPO-12/APC（女性）
挿入損失: ≤0.362dB リターンロス: 35 dB以上
ハイライト:

NVIDIA 30m マルチモード光ファイバーケーブル

,

MPO-12/APC 光ファイバーケーブル

,

保証付き Mellanox マルチモード光ファイバーケーブル

製品の説明

製品モデル:MFP7E10-N030基本キーワード:光ファイバーケーブル,MPOケーブル,30mファイバーケーブル,NDRインターコネクト,データセンターケーブル

主要 な 利点 と 特徴
  • 30メートルの範囲を拡張する複数のラックと長いデータセンター内の経路を介して柔軟な接続を可能にします
  • 高速ネットワークに最適化:特別に400GbEおよびNDR400Gb/sのInfiniBandインフラストラクチャのために設計された.
  • 優れた信号完全性:MPO-12/APCの角接続器は,クリーンな信号伝送のために光学反射を最小限に抑える.
  • 堅牢で安全な建築耐久性のあるLSZH (Low Smoke Zero Halogen) ジャケットが搭載されており,安全性が向上し,簡単に設置できます.
  • 認証された性能:NVIDIAのネットワーク機器で信頼性の高いプラグアンドプレイ操作を保証するために工場でテストされた.
1製品概要

NVIDIA MFP7E10-N030は高性能30メートルのパッシブです光ファイバーケーブル拡張接続を必要とするデータセンター環境のために設計されていますこのケーブルは両端にMPO-12/APCコネクタを搭載し,B型 (クロスオーバー) コンフィギュレーションで50/125μm OM4マルチモードファイバーを使用しています重要な役割を果たしますNDRインターコネクトスイッチ,アダプター,DPUの 400/800Gb/s オプティカルトランシーバー間のデータセンター内のより長い距離で信頼性の高い低レイテンシー接続を提供します.

2主要な特徴
  • コンネクタタイプ:MPO-12,アングルポーチ (APC),両端に女性接続器.
  • ケーブルの長さとタイプ:30メートルOM4 50/125μmマルチモードファイバー,B型クロスオーバートポロジー
  • 最大サポート距離:データセンターのアプリケーションのために 50mまでのOM4ファイバー性能に最適化されています
  • ケーブルジャケット:柔軟で丸い水彩のLSZH-OFNRジャケット 安全とルート柔軟性のために
  • オプティカル性能:低挿入損失 (≤ 0.35 dB + 0.0004 x 長さ),高返回損失 (≥ 35 dB).
  • プロトコルサポート: インフィニバンド NDR/HDR/EDR 400/200/100GbE NVリンク
3テクノロジーと基準の遵守

このインターコネクト・ソリューションは,最適なパフォーマンスと互換性を確保するために,業界をリードする標準に準拠しています.

  • ファイバー標準:OM4 マルチモードファイバー (IEC 60793-2-10) 帯域幅と距離を向上させる
  • コンネクタ規格:MPO IEC 61754-7 と ANSI/TIA-604-5 仕様に従って
  • ポーランドの技術高データレートで優れた光学性能のための角度物理接触 (APC)
  • 安全とコンプライアンス:テルコルディア GR-1435 レーザークラス1 (IEC 60825) に準拠し,CB,cTUVus,CE 認証を取得している.
  • 環境素材:LSZHジャケットは 厳格な消防安全と環境規制を満たしています
4動作原理と信号経路

この消極的な光ファイバーケーブル高速データ伝送のための効率的な光学経路として機能する.各MPOコネクタには 12つのファイバー位置が含まれます.双方向通信のために8つのアクティブ利用ライン (方向ごとに4つの送信ライン,4つの受信ライン)タイプBケーブルとして設計され 送信と受信ファイバーペアの内部クロスオーバーを実行します一方の端のTxレーン1-4からの光信号は,反対端のRxレーン12-9に転送されます.送信機と受信機の適切なアライナインメントを保証する. APCコネクタの8°角のポーリングは400G/NDRアプリケーションにとって不可欠です.繊維コアから反射光を散らす信頼性の高い信号の安定性データセンターケーブル長距離でのパフォーマンス

5応用シナリオ
  • データセンター間接続:同じ列または隣接列内の複数のラックを接続する装置
  • 高性能コンピューティング・クラスター:科学コンピューティングとAIワークロードのためのNDR InfiniBandファブリックで拡張低レイテンシーリンクを形成する.
  • ストレージネットワーク拡張:ストレージ配列をデータセンター内のより長い距離で計算クラスタに接続する
  • スイッチ・トゥ・スイッチ 骨組みリンク:400Gの脊髄連結を確立し より大きな距離を横断します
  • 拡張範囲アダプターの接続:データセンターのレイアウトでより遠くにあるサーバーに 接続する
6. テクニカル仕様
MFP7E10-N030 テクニカル仕様
注文部品番号 MFP7E10-N030
記述 MPO-12/APCからMPO-12/APC,マルチモードファイバーケーブル
ケーブルの長さ 30メートル
繊維の種類/グレード 50/125 μm,OM4
接続器 (両端) MPO-12 女性 APC ポーランド (緑色)
トポロジー B型 (クロスオーバー)
活性繊維 8本の繊維 (4Tx,方向ごとに4Rx)
ジャケットの色 / 素材 アクア / LSZH-OFNR
動作温度 0°Cから+70°C
曲がり半径 最低30mm
最大範囲 (OM4) 50メートル
サポートされたプロトコル NDR 400G,HDR 200G,EDR 100G,400/200/100GbE
互換性のあるトランシーバー NVIDIA OSFP DR8 (MMA4Z00-NS),QSFP112 400G

注: 異なる配備ニーズに合わせて 3m から 50m の様々な長さで利用できます.

7競争上の利点
  • 拡張範囲のソリューション:30メートルの長さは,ラックやデータセンターの通路間の長い接続が必要な特定の展開シナリオに対応します.
  • NVIDIA エコシステムの検証:一般的なものとは異なりMPOケーブルこの製品は NVIDIA のネットワークエコシステム全体で テストされ 検証され 互換性と性能が保証されます
  • 未来のデザイン:APCポリスとOM4ファイバーは,現在の400G/NDRおよび将来のネットワーク速度向上への準備を保証します.
  • 優れた光学性能:厳格な製造制御により,一貫した低挿入損失と高帰帰損失特性が確保され,より長い距離で信号の整合性を維持することが重要です.
8比較表: MFP7E10 シリーズ 長さ バリエーション
特徴 / モデル MFP7E10-N005 (5m) MFP7E10-N010 (10m) MFP7E10-N030 (30m) MFP7E10-N050 (50m)
主要使用ケース ラック内,短距離接続 同じ列内の間ラック 延長されたラック間,横道 データセンター内の最大範囲
典型的な挿入損失* ≤0.352 dB ≤0.354 dB ≤ 0.362 dB ≤0.370 dB
柔軟性とルーティング 高い柔軟性 柔軟性 慎重 に 計画 する 必要 が あり ます 専用経路が必要
備蓄の可用性 ハイ ハイ スタンダード スタンダード
費用効率 短距離運行では最も経済的です 費用と実績のバランス 中長距離に最適 最大距離の解

* 挿入損失は,公式によって計算される: 0.35 dB + 0.0004 x 長さ (メートル).

9サービスとサポート
  • 保証:製造者からの完全な保証は,ドキュメントに付属しています.
  • 備蓄と迅速な配達:MFP7E10-N030は,迅速な出荷と大量注文の履行のために,私たちの広範な在庫に維持されています.
  • 専門技術:私たちのチームは,販売前の設計コンサルティングと 設置とトラブルシューティングのための24/7の販売後の技術サポートを提供しています.
  • グローバル・ロジスティックスグローバルハードウェアの販売で 10年以上の経験が裏付けられています
10よくある質問 (FAQ)

Q1: MFP7E10-N030ケーブルがサポートできる最大距離は?
A: その通りこれは30m ファイバーケーブルOM4マルチモードファイバーを使用する際には,最大50mまでの距離に対応する製品ファミリーの1つです. 30mの長さは,多くの拡張されたデータセンター内アプリケーションに理想的です.

Q2:このケーブルは200Gか100Gのネットワークと互換性がありますか?
A: その通りはい.ケーブルは完全にバックコンパティブルです.適切な200G (HDR) または100G (EDR/100GbE) トランシーバーで使用すると,これらの速度で信頼性を持って動作します.

Q3:この APC ケーブルで MPO-12/UPC トランシーバーを使用できますか?
A: その通り 違う 違うMPO-12/APCとMPO-12/UPCのコネクタは,ポリッシュが異なっており,物理的に互換性がない.それらを接続しようとするとコネクタが損傷する.あなたのトランシーバーもMPO-12/APCタイプであることを確認してください (通常は緑色のボディ).

Q4: 30mのファイバーケーブルを設置する際の特別な考慮事項は?
A: その通りこのような長いケーブルでデータセンターケーブル垂直と水平のケーブルマネージャーを使用し,鋭い曲がり (半径>30mmを維持) を避け,ケーブルが緊張していないことを確認します.余計 の 長さ を 最小 に する ため の 路線 を 計画 する.

Q5: 品質保証のためにケーブルはどのようにテストされますか?
A: その通りすべてのケーブルは 厳格な製造テストを受けます 挿入損失,返却損失,発送前に NVIDIA の厳格な性能仕様を満たすことを保証する.

11予防策と取り扱い
  • 接続器の互換性:接続されたトランシーバーとパネルが MPO-12/APCインターフェースを使用して 損傷を防ぐことを確認してください
  • 設置環境:指定された温度 (0°C から +70°C) と湿度範囲内で動作する.長時間運転の場合,潜在的な熱膨張を考慮する.
  • ESD 安全:このケーブルが接続するトランシーバーを操作するときに適切なESD保護を使用します.
  • 物理的な設置:長距離 の ケーブル 走行 の ため に,適切な 減圧 システム や ケーブル 管理 システム を 使用 し て ください.
  • 清掃と検査:交配する前に,特に長期保存後や再構成中に,MPOコネクタを常に認証されたツールで検査し,清掃します.
12会社紹介
NVIDIA MFP7E10-N030 30m MPO-12/APC マルチモード光ファイバーケーブル 0

ネットワークハードウェア業界で10年以上の経験を積んでおり,当社の会社は,ミッション・クリティカルなインフラストラクチャソリューションの信頼できるパートナーとして確立されています.専門的な製造サポートと 深い知識を持つ技術チーム幅広い実用的な専門知識を蓄積できるようにしています.

テクノロジーブランドの 有権ディストリビューターとしてNVIDIAネットワーク,ルカス,アルーバ,エクストリームネットワークネットワーク機器の提供に特化したものです 私たちの包括的なポートフォリオには スイッチ,アダプター,ワイヤレスシステム,高性能のコネクティビティ・ソリューションなど光ファイバーケーブルそしてNDR インターコネクト.

大規模なプロジェクトを支援するために 相当な在庫を保持しています 価値は1千万ドル以上です注文の正確かつタイムリーな配達を保証します24時間/24時間 顧客サービスと専門的な技術サポートを 補完しています国際市場で優れた評判を得ました.
