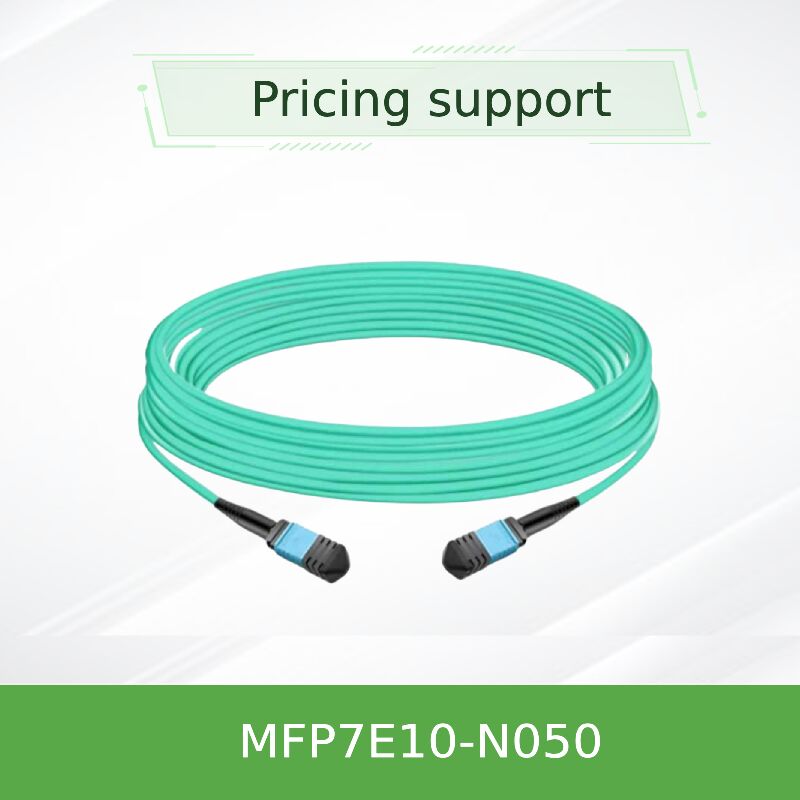

NVIDIA MFP7E10-N050 50m MPO-12/APC - MPO-12/APC マルチモード光ファイバーケーブル (400G/NDR 最大到達距離インターコネクト用)

製品モデル:MFP7E10-N050 でした基本キーワード:光ファイバーケーブル,MPOケーブル,50mファイバーケーブル,NDRインターコネクト,長距離ケーブル

NVIDIA MFP7E10-N050は,MFP7E10シリーズの最大範囲変種である.高性能50メートルの受動式光ファイバーケーブル拡張接続を必要とするデータセンターのアプリケーションのために設計されていますこのケーブル組は両端にMPO-12/APCコネクタを搭載し,B型 (クロスオーバー) コンフィギュレーションで50/125μm OM4マルチモードファイバーを使用しています必要なものとして長距離ケーブルこのソリューションは,スイッチ,アダプター,DPU間の信頼性の高い低レイテンシー400G/NDR接続を,受動OM4マルチモードファイバー展開の最大許容距離に可能にします.

• コンネクタタイプ:MPO-12,アングルポーチ (APC),両端に女性接続器.
• ケーブルの長さとタイプ:50メートルOM4 50/125μmマルチモードファイバー,B型クロスオーバートポロジー
• 最大サポート距離:400GアプリケーションにおけるOM4マルチモードファイバーの全50mのリーチ能力を提供します.
• ケーブルジャケット:耐用で柔軟な 水彩のLSZH-OFNRジャケット 最適な安全と設置のために
• オプティカル性能:低挿入損失 (合計≤0.37 dB),高返回損失 (≥35 dB) に設計されている.
• プロトコルサポート: インフィニバンド NDR/HDR/EDR 400/200/100GbE NVリンク

この最大範囲のインターコネクト・ソリューションは,長距離でのパフォーマンス完整性を確保するために,最も高い業界基準に基づいて構築されています.

• ファイバー標準:プレミアムOM4マルチモードファイバー (IEC 60793-2-10) 400G拡張範囲アプリケーションに最適化
• コンネクタ規格:MPO IEC 61754-7 と ANSI/TIA-604-5 による一貫した機械性能
• ポーランドの技術最大距離で信号の質を維持するために必須の角度物理接触 (APC)
• 安全とコンプライアンス:Telcordia GR-1435,レーザークラス1 (IEC 60825),CB,cTUVus,CEの完全適合
• 環境素材:LSZHジャケットは 消防安全と環境規制の要求を上回ります

この長さのパッシブ光ファイバーケーブル最大距離の高速データ転送のための効率的な光学高速道路として機能します.各MPOコネクタには12のファイバーポジションがあります.双方向通信のために8つのアクティブ利用 (4つの送信と4つの受信レーン)タイプBケーブルとして構成され,発端のTxレーン1-4からの光信号が終端のRxレーン12-9に接続する正確な内部クロスオーバーを実行します.この正確な並べ替えは,送信機と受信機との間に最適な結合を保証しますAPCコネクタの8°の角度ポリスは,ファイバーコアから反射光を効果的に散らすため,50m以上の400G/NDR速度で特に重要です.信頼性の高い信号を保持し,ビットエラー率を最小限に抑える長距離ケーブルパフォーマンス

• データセンター インターアイズ接続:異なるデータセンターの廊下を繋ぐ装置のラック
• 拡張範囲 HPC/クラスター:分散コンピューティング用のNDR InfiniBandファブリックで最大距離低レイテンシーリンクを形成する.
• キャンパス型データセンターリンク:同じ施設内の隣接するデータセンターの部屋やポッドを接続する
• 最大距離 スイッチ対スイッチのバックボーン:400Gの脊髄接続を,受動マルチモードの限界に設置する.
• ストレージからコンピューティングへの拡張接続:遠隔ストレージ配列を大型データセンターのフットプリント内のコンピューティング・クラスタに接続する

注:これはMFP7E10シリーズの最大長さの変数である.異なる範囲要求のためにより短い長さ (3m-40m) が利用可能である.

• 最大受動の範囲の解答:400G/NDR用の受動OM4マルチモードファイバーを使用して可能な限り長い接続を提供し,多くのシナリオでアクティブコンポーネントの必要性をなくします.
• NVIDIA端から端への検証:一般的なものとは異なりMPOケーブルこの50メートルのバージョンは NVIDIAの完全なエコシステム内で,最大距離での保証されたパフォーマンスのために特別にテストされ,検証されています.
• 費用対効果の高い長距離代替:50mまでの距離でアクティブ光ケーブルやシングルモード変換と比較してより経済的な解決策を提供します.
• 優れた光学一貫性厳格な製造と試験プロセスにより,ケーブルの長さ全体に均等な性能特性が確保され,リンクの幅を維持するのに不可欠です.

最大範囲の配備シナリオに合わせて 総合的な支援をします

• 保証:製造者からの完全な保証と 拡張展開のための完全なドキュメント
• インベントリー&専門配達:MFP7E10-N050は,輸送中に長いケーブルを保護するための特殊パッケージでストックから入手できます.
• 技術設計相談:専門家は,最大限の展開計画,リンク予算分析を含む,販売前のコンサルティングを提供します.
• 設置サポート:長いケーブル路線と拡張範囲の展開に特化した設置課題に対する24時間/24時間の技術サポート
• グローバル・ロジスティックス世界中に長距離ケーブルを運ぶため 慎重に輸送管理を行いました

Q1:MFP7E10-N050は 50メートルから 400Gに対応できるのでしょうか?
A: その通りええ これは50m ファイバーケーブル特別に設計され,NDR 400GbE と 400Gb/s InfiniBand をコンパイルなOM4 マルチモードファイバーとNVIDIAトランシーバーで使用すると,全50mの距離でサポートするためにテストされています.

Q2:50メートル以上必要な場合は?
A: その通り50mを超える距離では,アクティブ・オプティカルケーブル (AOC) や適切なトランシーバーを備えた単モードファイバーなどの代替ソリューションを検討すべきである.50mの制限は 400Gの速度で受動マルチモードソリューションの光学電力予算に基づいています.

Q3:50mのファイバーケーブルには特別な処理要件がありますか?
A: その通りええ これは長距離ケーブル配線にはケーブルリルを使用し,曲がりや曲がりから遠ざかって,最小の曲がり半径 (30mm) を維持し,ストレスのポイントを防ぐために細心の注意を払って路線を計画します.プロの設置が推奨されます.

Q4:このケーブルを 50m以上の 200Gや 100Gのアプリケーションで使用できますか?
A: その通りケーブルは完全にバックコンパティブルで 通常はより低いデータ速度 (200G/100G) で追加リンクの幅を提供します最大距離でのアプリケーションで高度に信頼性のある.

Q5: このような長いケーブルでは 接続性能をどのように検証するのですか?
A: その通り各MFP7E10-N050は,すべての8つの活性繊維の端から端への挿入損失測定,返回損失検証を含む,包括的な工場試験を受けます.NVIDIAの厳格な性能仕様を満たすよう 継続性テストを施します.

• 距離確認:接続距離が50mを超えないことを確認してください 光学電源予算内で 信頼性の高い動作を保証するために
• プロの設置 推奨:長さや処理の複雑性により,プロの設置が最適に活用されるように推奨されます.
• ケーブル路線計画:設置 する 前 に,ケーブル の 完全 な 経路 を 計画 し て ください.適切な ケーブル トレイ,管理 器,ストレスの 軽減 を 使用 し て ください.可能 なら,電源 ケーブル と 並行 し て 走る こと を 避け て ください.
• 曲がり半径管理全ケーブル路線,特に角や入口/出口点において,最小30mmの曲線半径を厳格に保持する.
• 接続器の保護:配合する前に,ケーブルとトランシーバーのコネクタの両方を認定されたツールで清掃します.特に信号幅が重要な長いケーブルでは重要です.
• 試験と認証:インストール後,リンク挿入損失テストを実行し,完全なチャネルがトランシーバー要件を満たしていることを確認します.
