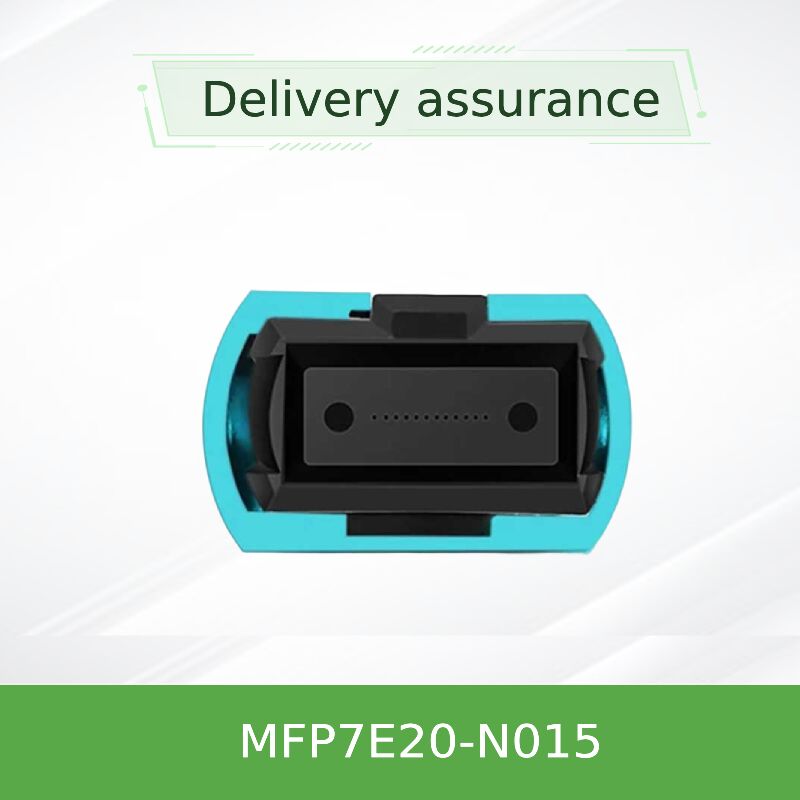

NVIDIA MFP7E20-N015 15m MPO-12/APCから2x MPO-12/APC マルチモードスプリッターファイバーケーブル

製品モデル:MFP7E20-N015基本キーワード:ファイバースプリッターケーブル,MPOブレイクアウトケーブル,400Gから200Gまでのケーブル,ファノウットケーブル,データセンター相互接続

NVIDIA MFP7E20-N015は,専門的な15メートルの受動繊維分割ケーブル高密度のデータセンターの展開のために設計されています.標準ケーブルとは異なり,これはフォナウットケーブル配列は1対2でトランク端に1つのMPO-12/APCコネクタ (スイッチの400Gポートに接続するための) とブランチ端に2つのMPO-12/APCコネクタ (2つのサーバーに接続するための) を搭載している.タイプBクロスオーバートポロジーで50/125μmOM4マルチモードファイバーを使用し,単一の400G帯域幅を2つの200Gストリームに効率的に配布することを可能にします.データセンターの相互接続高速スイッチを複数のサーバーに接続するソリューションです

• 構成:1x MPO-12/APC (トランク) から 2x MPO-12/APC (ブランチ) 突破
• ケーブル長さ:15m OM4 50/125μm マルチモードファイバー
• スピードマッピング単一の400Gb/s (4x100Gレーン) リンクを2つの200Gb/s (2x100Gレーン) リンクに分割する.
• ケーブルジャケット:柔らかい丸い水色の LSZH-OFNR ジャケット
• オプティカル性能:低挿入損失 (≤ 0.356 dB),高返回損失 (≥ 35 dB).
• プロトコルサポート: インフィニバンド NDR/HDR 400/200GbE NVリンク

この先進的なブレークアウトソリューションは 厳しい環境での性能と信頼性の 厳格な業界基準を満たすために 設計されています

• ファイバー標準:OM4 マルチモードファイバー (IEC 60793-2-10) 高帯域幅と拡張範囲のために
• コンネクタ規格:IEC 61754-7 と ANSI/TIA-604-5 によるMPO
• ポーランドの技術角式物理接触 (APC) は,スプリッタアプリケーションで低光回帰損失を維持するために重要です.
• スプリッター技術:パッシブ・オプティカル・スプリッタ ケーブル・アセンブリ内,外部電源は必要ない
• 安全とコンプライアンス:テルコルディア GR-1435 レーザークラス1 (IEC 60825) に準拠し,CB,cTUVus,CE 認証を取得している.

これはMPO 断裂ケーブル動性光学分割原理で動作する.トランク端 (単一のMPO-12) は800Gb/sのツインポートOSFPトランシーバー (400Gモードで動作する) または単一の400Gポートに接続する.ケーブル組の内側, スイッチポートからの4つの送信 (Tx) オプティカル・レーンは受動的に分割されます.レーン1と2はサーバーAの最初のブランチコネクタにルーティングされます.そしてレーン3と4はサーバーBの2番目のブランチコネクタにルーティングされます受信 (Rx) パスが逆方向に動作する.これは元の400Gb/sポートから2つの独立したフルデュプレックス200Gb/sリンク (それぞれTxのために2つのファイバーとRxのために2つを使用) を作成する.内部クロスオーバー (B型) と APC ポリッシュは,両分割経路で正しいレーンアライナメントと最小限の信号劣化を確保します信頼性の高い400Gから200Gまでのケーブル.

• 高密度サーバー接続:400GのスイッチポートをConnectX-7 200GまたはBlueField-3アダプタを搭載した2つのサーバーに接続し,接続密度を2倍にします.
• 費用最適化されたAI/MLクラスター:個々のノードが200G帯域幅を必要とするが,スイッチポート数が限られているGPUサーバークラスタでの接続を拡大する.
• ストレージサーバー接続性:2つのストレージノードまたはJBODを 1 つの高速スイッチポートに接続する
• トップ・オブ・ラック (ToR) 統合:スイッチポートの数を削減し,ケーブルを簡素化し,スイッチコストを削減する.
• ネットワーク インターフェイス カードの展開:複数のシステムを使用する展開に最適ですネットワークカード(ConnectX-7シリーズのように) ポートブレイクが必要である場合.

他の長さ:3m,5m,7m,10m,20m,30m,50m

• 密度とコストの最適化これは繊維分割ケーブル複数のスイッチポートと標準ケーブルを使用して2つのサーバーを接続するより経済的でスペース効率的な代替手段を提供します.
• ケーブル管理の簡素化2つのケーブルを1つの管理された脱出ソリューションに置き換えてケーブルの混雑を軽減し,空気流と組織性を改善します
• NVIDIA 検証された性能:NVIDIAのスイッチとアダプターエコシステム内で使用された場合,第三者のブレークアウトソリューションとは異なり,保証された互換性とパフォーマンス.
• パッシブ&信頼性:活性電子は含まないため,活性光学スプリッタと比較してより高い信頼性と消費電力を有しません.

MFP7E20シリーズのような 高度なインターコネクトソリューションに 端から端までサポートしています

• 保証:NVIDIAの製造者からの保証です
• 使用可能:MFP7E20-N015は,迅速な配備をサポートするために,即時出荷のために,私たちの広範な在庫に保管されています.
• 設計技術サポート:スイッチを検証し,スイッチを操作するネットワークインターフェースカードブレイク・コンフィギュレーションの互換性
• 24/7サポート:24時間営業の顧客サービスと 設置やトラブルシューティングの技術支援
• グローバルサプライチェーン:信頼性の高い物流ネットワークで,世界中に専門ケーブルを間に合うようにします.

Q1: MFP7E20-N015 はどのスイッチとアダプターモデルに対応していますか?
A: その通りOSFP DR8 (400G/NDR) ポートとOSFPまたはQSFP112 200Gトランシーバーを使用するConnectX-7またはBlueField-3アダプタを装備したNVIDIAスイッチのために設計されている.特定のスイッチと互換性ニックカードモデルが検証されるべきです

Q2:このケーブルでサーバー側で 400Gの速度を達成できますか?
A: その通りこれはブレイクアウトケーブルです. 各サーバーブランチは最大200Gb/sを配信します. 400Gを1つのサーバーに届けるには,標準MFP7E10ケーブル (非スプリッター) を使用します.フォナウットケーブル2つの200Gエンドポイント間で 400Gポートを共有するものです

Q3:スプリッタは信号の劣化や遅延を引き起こすのですか?
A: その通り受動光学スプリッタは,最小限の標準化された挿入損失 (仕様で説明されている) を導入する.電子遅延を加えない.接続の全体的な性能は,指定された距離で信頼性の高い200G運用のための予算内にとどまります.

Q4: どのサーバーのブランチが正しいのか?
A: その通り2つのブランチコネクタは""と"2"とラベル付けされています.一貫性のために,どのサーバーがどのブランチに接続されているかを文書化することが推奨されます.光線線路のマッピングはケーブル内に固定されています.

Q5:QSFP-DDポートで使用できますか?
A: その通りこのケーブルはMPO-12/APCコネクタを使用しています適切なOSFPからQSFP-DDアダプターまたはMPO-12/APCインターフェースを提示するトランシーバーで満たされている場合のみ,QSFP-DDポートと互換性がある.直接的な物理的な接続は不可能です

• 設定計画:スイッチポートとサーバーアダプタが 400G から 2x200G のブレイクアウトモードをサポートしていることを確認します. スイッチ OS とアダプタ 固件ドキュメントを参照してください.
• 接続器の互換性:すべての接続されたトランシーバーはMPO-12/APC型 (緑色シェル) でなければならない.MPO-12/UPC (青色シェル) インターフェースと混ぜてはならない.
• 曲がり半径とストレンの解消:最低30mmの曲がり半径を維持する.繊維にストレスを避けるために,特に割れ点と接続ブーツで適切なストレスの緩和を使用する.
• 清掃配合前に3つのMPOコネクタ (トランク1つ,支部2つ) と対応するトランシーバーポートを認定された光学クリーナーで清掃する.
• インストール経路:15mのケーブルとその2つの枝の路線を注意深く計画し,絡み合わないようにし,ラック内のクリーンなケーブル管理を保証します.
