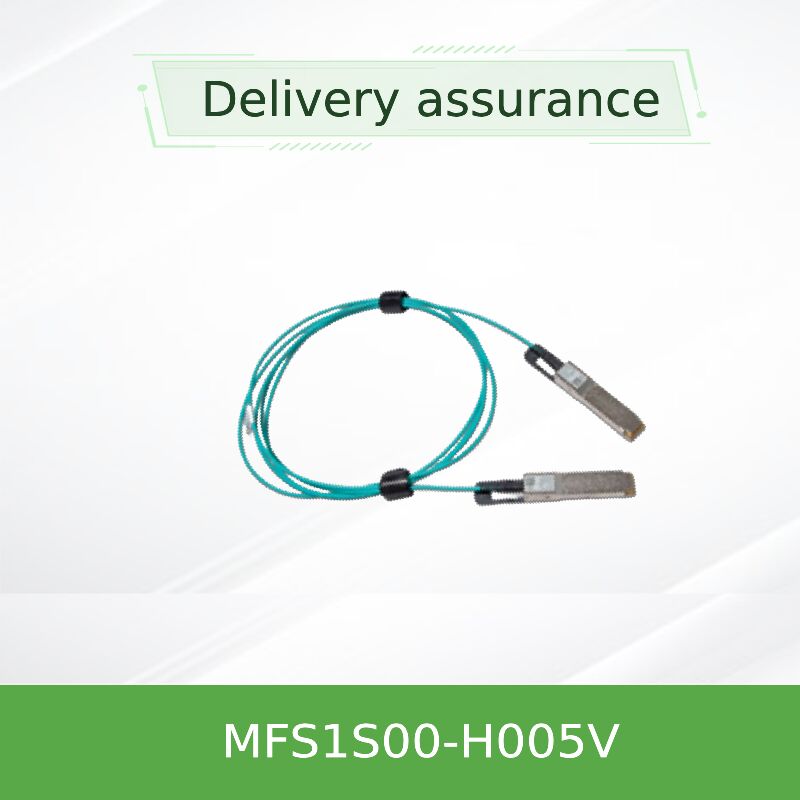

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s InfiniBand HDR & 200GbE用アクティブ光ケーブル | 高速AOC

製品モデル: MFS1S00-H005V | 主なキーワード:アクティブ光ケーブル、AOC、QSFP56ケーブル、200Gb/s InfiniBand、200GbEケーブル

NVIDIA MFS1S00-H005Vは、高性能データセンター相互接続用に設計された、プレミアム5メートルのアクティブ光ケーブル（AOC）です。このケーブルは、両端にQSFP56電気インターフェースと組み込みのVCSELベースの光トランシーバーを統合しており、別個のプラグ可能な光学系を必要としません。InfiniBand HDR（High Data Rate）および200ギガビットイーサネットプロトコルを使用して200Gb/sのデータレートをサポートするように設計されています。このソリューションは、NVIDIA SN3700やSN4600などのスイッチを接続したり、最新のネットワークインターフェースカード（NICカード）を搭載したサーバーを、パッシブケーブルでは届かない距離で接続したりするのに特に有効です。

このAOCは、相互運用性、信頼性、および高性能を確保するために、業界標準のテクノロジーに基づいて構築されています。

• 光エンジン： VCSEL（Vertical Cavity Surface Emitting Laser）ベースのマルチモードトランシーバー。
• 電気インターフェース： QSFP56 MSA（SFF-8665）および管理インターフェース（SFF-8636）に完全に準拠。
• データエンコーディング： 高スペクトル効率のためのPAM4変調で、レーンあたり最大53.125 Gbdのデータレートをサポート。
• 管理と診断： DDM、制御、およびステータスモニタリング用の包括的なSFF-8636準拠I2Cインターフェース。
• コンプライアンス： InfiniBand Trade Association（IBTA）HDR仕様、RoHSに準拠し、主要な安全/EMC認証（CE、FCC、CB）を取得しています。

MFS1S00-H005Vは、完全に統合された電気光学変換システムとして動作します。電気側では、ホストシステム（スイッチまたはネットワークカード）が4つの高速電気信号のレーンをAOCのQSFP56コネクタに送信します。ケーブルのモジュール内では、これらの信号が調整（リタイミング、イコライズ）され、4つのVCSELレーザーを駆動し、光信号に変換します。これらの光信号は、5メートルの距離にわたって4つの組み込みマルチモードファイバーを通過します。受信側では、フォトディテクタを含む別の統合モジュールが光信号を電気信号に変換し、再び調整およびリタイミングされてから、受信ホストに提示されます。このオールインワンのアクティブ設計は、信号完全性の課題を内部で処理し、ホストトランシーバーに完全に依存するパッシブケーブルアセンブリと比較して、堅牢でシンプルな「プラグアンドプレイ」AOCソリューションとなっています。

• 高性能コンピューティング（HPC）クラスター： コンピューティングノードとストレージノードを接続するInfiniBand HDRファブリックの低遅延相互接続。
• AI/MLインフラストラクチャ： 機械学習トレーニングクラスターのGPUサーバーとリーフ/スパインスイッチ間の高帯域幅リンク。
• データセンタースイッチ相互接続： NVIDIA SN3700、SN4600、またはその他の互換性のあるスイッチを200GbEで接続。
• サーバーからスイッチへの接続： 高速ネットワークインターフェースカード（ConnectX-6やConnectX-7など、200Gモード）をトップオブラックのスイッチに接続するのに最適です。
• 拡張リーチの展開： パッシブ銅DACが信号完全性に大きな制限を受ける3〜4メートルを超える距離が必要なシナリオでの代替。

その他の利用可能な長さ：3m（H003V）、10m（H010V）、15m（H015V）、20m（H020V）、30m（H030V）、50m（H050V）、100m（H100V）。

• パッシブDACに対する優れたリーチ： このアクティブ光ケーブルは、パッシブ銅ダイレクトアタッチケーブル（DAC）がしばしば重大なパフォーマンス制限に直面する場所で、5メートル以上の距離を優れた信号完全性で確実に実現します。
• シンプルさのための統合ソリューション： トランシーバーとケーブルを1つのユニットに組み合わせることで、障害点を減らし、調達を簡素化し、別々の光学系とファイバーケーブル間の互換性の問題を排除します。
• 電力と熱効率： 片側あたり約5Wで、高速リンク向けの電力消費を意識したソリューションを提供し、データセンターの電力予算の管理に役立ちます。
• 堅牢な診断： 包括的なDDM機能は、基本的なパッシブケーブルでは利用できない積極的な監視およびトラブルシューティングツールを提供し、高価値のネットワークカードで確認する必要があります。

お客様の高速相互接続展開をサポートするために、幅広いサービスを提供しています。

• 保証： 品質保証のために、NVIDIAの標準製品保証が付いています。
• 在庫と配送： MFS1S00-H005Vは、迅速な注文処理と出荷のために、数百万ドル規模の豊富な在庫から入手できます。
• 技術コンサルティング： 当社の専門チームは、システム互換性、展開のベストプラクティス、スイッチおよびNICカードで確認する必要があります。
• 販売後サポート： インストールまたは運用に関するご質問に対応するために、24時間365日のカスタマーサービスと技術サポートを提供しています。
• グローバルロジスティクス： 10年以上のロジスティクスの専門知識を活用して、世界中のお客様への正確かつタイムリーな配送を保証します。

Q1：このAOCとパッシブDACまたは別々のトランシーバーを備えたファイバーケーブルの違いは何ですか？
A： MFS1S00-H005VのようなAOCは、光トランシーバーがケーブルの端に恒久的に組み込まれており、単一のプラグアンドプレイユニットを作成します。パッシブDACは純粋な銅で、リーチが限られています。別々のトランシーバーを備えたファイバーケーブルでは、3つの別々のコンポーネント（2つのトランシーバー+ 1つのケーブル）を購入して管理する必要があります。AOCは展開を簡素化し、パフォーマンスを保証します。

Q2：このケーブルは100ギガビットイーサネット（100GbE）ポートと互換性がありますか？
A： 主に200Gb/s用に設計されています。ただし、管理インターフェースを介してレート選択機能を使用すると、一部の100GbE（NRZエンコーディングを使用）システムと互換性のある低速動作に構成できます。互換性は、特定のスイッチまたはネットワークインターフェースカードで確認する必要があります。

Q3：このケーブルからどのような種類の診断情報を読み取ることができますか？
A： I2C（SFF-8636）インターフェースを介して、温度、供給電圧、TXバイアス電流、TX出力電力、およびRX入力電力を含むすべての4つのレーンのリアルタイムパラメータを監視できます。アラームと警告のしきい値も実装されています。

Q4：ケーブルの最小曲げ半径はどれくらいですか？
A： ケーブルに沿った任意の場所での最小曲げ半径は30 mm（約1.2インチ）です。きつく曲げると、内部ファイバーが損傷し、パフォーマンスが低下する可能性があります。

Q5：部品番号の「V」（H005V）は何か特定のものを意味しますか？
A： 部品番号の「V」は通常、VPI（Virtual Protocol Interconnect）サポートを示し、ケーブルがInfiniBandとEthernetの両方のプロトコルをサポートできることを意味します。これは、200Gb/s HDRおよび200GbEの機能と一致しています。

• ESD保護： ケーブルアセンブリは堅牢ですが、ケーブルをスイッチまたはNICカードケージに取り付ける際は、常に標準のESD対策（リストストラップ、接地されたワークステーション）に従ってください。
• ホットプラグ： ケーブルはホットプラグ対応に設計されています。ただし、予期しない問題が発生しないように、特定のホットプラグガイドラインについては、常にシステムドキュメントを参照してください。
• 物理的な取り扱い： ケーブルに鋭い曲がり、キンク、圧迫、または過度の引張力を加えないでください。コネクタの近くでケーブルを挟まないでください。ケーブル自体ではなく、挿入/取り外しの際はプルタブを使用してください。
• 環境制限： 指定された温度（0℃～70℃）および湿度（5％～85％結露しないこと）の範囲内で操作してください。液体にさらさないでください。
• クリーニング： QSFP56電気コネクタを清潔に保ち、異物がないようにしてください。必要に応じて圧縮空気を使用してください。コネクタに液体や研磨剤を使用しないでください。
