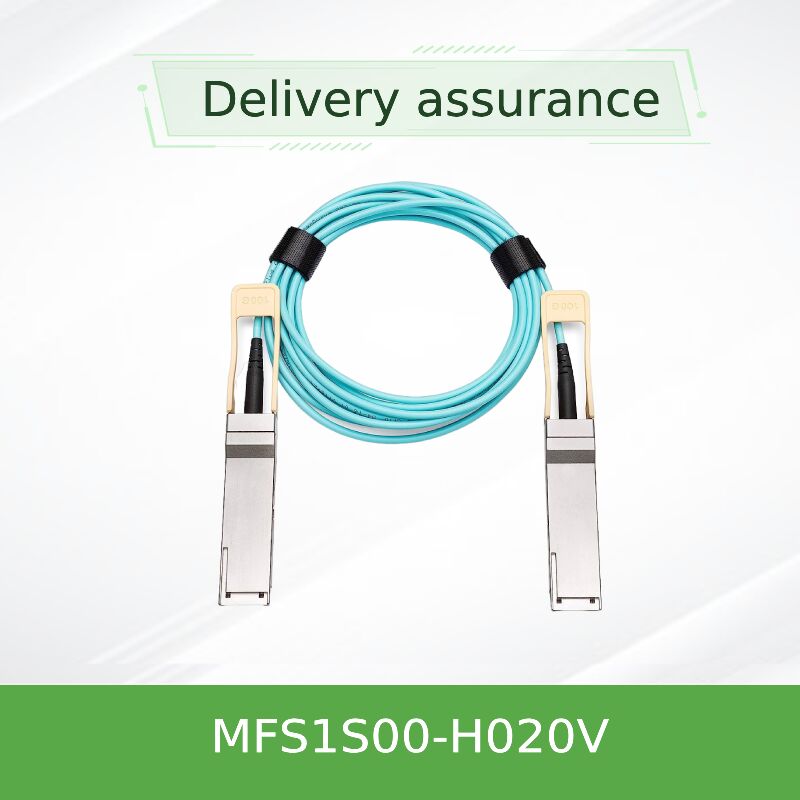

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s アクティブ オプティカルケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFS1S00-H020V |
| 書類: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| データレート: | 最大200GB/s | コネクタの種類: | QSFP56 |
| IBTA: | IB HDR | 変調: | 4x 50Gb/s PAM4 |
| スピード: | 最大200GB/s | 長さ: | 20メートル |
| 製品: | MFS1S00-H020V | ||
| ハイライト: | NVIDIA QSFP56 200Gb/s オプティカルケーブル,メラノックス長距離AOCケーブル,InfiniBand HDR 200GbE ネットワークケーブル |
||
製品の説明
NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s アクティブ光ケーブル
InfiniBand HDR & 200GbE ネットワーク向け長距離 AOC
重要な価値提案
この20メートルのアクティブ光ケーブルは、高帯域幅（200Gb/s）と物理的な長距離の両方を必要とするデータセンターのシナリオ向けに設計されています。これは、パッシブ銅ソリューションの能力をはるかに超える距離を確実にカバーする、完全なプラグアンドプレイ光リンクを提供し、信号再生と包括的なヘルスモニタリングを統合して、重要なネットワークパスにおける揺るぎないリンクの安定性を確保します。
- 20メートルの長距離動作： 信号劣化なしに、自信を持ってアイルやリモートラック間で機器を接続します。
- 統合されたパフォーマンス保証： 組み込みのリタイミングとイコライゼーションにより、距離による信号損失を補償します。
- デュアルプロトコルの柔軟性： 高性能InfiniBand HDRと標準の200ギガビットイーサネットの両方に対応。
- プロアクティブなヘルスモニタリング： デジタル診断により、リンクとコンポーネントの状態に関するリアルタイムの洞察が得られます。
製品概要とポジショニング
NVIDIA MFS1S00-H020Vは、データセンター内で中程度の距離にわたって高速200Gb/s機器を接続するという課題を解決するために設計された、20メートルのアクティブ光ケーブル（AOC）です。両端に組み込まれたQSFP56光トランシーバーを搭載し、この長距離InfiniBandソリューションは、別々のトランシーバーとファイバージャンパーに関連する複雑さと潜在的な障害点を排除します。これは、分散ファブリック内のスイッチをリンクしたり、標準のネットワークインターフェースカード（NIC）とスイッチが10〜20メートル離れている場合に、計算ラックを集約スイッチに接続するための最適な選択肢です。
この20m AOCが異なる理由
より短いケーブルやパッシブソリューションとは異なり、MFS1S00-H020Vは、「拡張された中間距離」向けに特別に設計されています。これは、費用対効果の高いパッシブ銅には長すぎますが、従来の長距離光が必要な距離よりは短いです。そのアクティブ設計により、この全範囲にわたって200Gb/sの完全なパフォーマンスを確実に維持します。
製品属性の定義
- フォームファクタと長さ： QSFP56-to-QSFP56、20メートルの統合ケーブルアセンブリ。
- データレートと変調： 方向あたり4x50G PAM4レーンを介した200Gb/sの集約。
- プロトコルサポート： InfiniBand HDR 200GBASE-SR4 イーサネット
- 電力特性： 単一3.3V電源; 各端で〜5.0Wの標準電力。
- 動作の堅牢性： 動作温度：0°C〜70°C; 最小曲げ半径：30mm。
- インテリジェンス： 電圧、温度、TXバイアス、光パワー（Tx & Rx、レーンごと）のデジタル診断モニタリング（DDM）を備えた完全なSFF-8636管理インターフェース。
完全な技術仕様
| 技術パラメータ | MFS1S00-H020Vの仕様 |
|---|---|
| メーカー部品番号 | MFS1S00-H020V |
| 製品の説明 | QSFP56 200Gb/sアクティブ光ケーブルアセンブリ |
| ケーブルの全長 | 20メートル |
| 公称データレート | 200ギガビット/秒（Gbps） |
| サポートされているネットワーク規格 | InfiniBand HDR（High Data Rate）、IEEE 200GBASE-SR4 |
| 信号変調 | PAM4（レーンあたり53.125 GBaud） |
| コネクタインターフェース（デュアルエンド） | QSFP56、SFF-8665準拠 |
| 最大設計リーチ（OM4 MMF） | 最大100メートル（20m使用） |
| 電気的電力要件 | 3.3 VDC |
| 標準消費電力 | 5.0ワット（各端、すべてのレーンがリタイミングでアクティブ） |
| 許容ケース温度 | 0°C〜+70°C（動作） |
| 診断機能 | SFF-8636ごとの完全なDDM（温度、電圧、Txパワー/バイアス、Rxパワー） |
| 最小静的曲げ半径 | 30ミリメートル |
| 主なコンプライアンスと安全性 | RoHS、CE、FCC、CB、cTUVus、IEC/ENレーザークラス1 |
注：正確なリーチマッチングのために、3m（H003V）から100m（H100V）までのさまざまな長さで利用できます。
ターゲット展開シナリオ
- アイル間スイッチ接続： 同じデータセンターホール内の1つのラック列のリーフスイッチを別の列のスパインスイッチにリンクします。
- 分散コンピューティング/ストレージプール： HPCまたはAIクラスター内で数ラック離れた場所にある高性能サーバーまたはストレージアレイを接続します。
- エンドオブラック（EoR）アーキテクチャ： ラック内のサーバーを、15〜20メートル離れた場所にある集中EoRスイッチに接続します。
- データセンター統合プロジェクト： 移行または拡張フェーズ中に、レガシーデータセンターのスペース間で機器を相互接続します。
- 高可用性リンク： リンク長の変動が要因となるネットワークファブリックで、拡張された冗長パスを確立します。
技術的なよくある質問
Q1：20メートルでの実際の信号損失はどのくらいですか？AOCはどのように補償しますか？
A：マルチモードファイバーは減衰を示します（通常〜3 dB/km）。20mでは、固有の損失は最小限ですが、コネクタ損失やモード分散などの他の要因により、信号アイが劣化する可能性があります。AOCの統合リタイミング機能は、クロックとデータを積極的に回復し、レシーバーでクリーンなデジタル信号を効果的に「再作成」し、これらの障害を克服します。
Q2：このAOCの片方の端をQSFP56ポートで使用し、もう一方をアダプターを介してQSFP-DDポートで使用できますか？
A：ケーブルには固定QSFP56コネクタがあります。そのポートがパッシブQSFP56-to-QSFP-DDアダプターケージを使用する場合にのみ、QSFP-DDポートに物理的に接続できます。ただし、ホストデバイスのQSFP-DDポートとAOC間の電気的およびプロトコル互換性（200Gb/s）は、システムベンダーに確認する必要があります。
Q3：2つの別々の光トランシーバーとパッシブケーブルを使用する場合と比較して、消費電力はどのようになりますか？
A：合計電力は同等またはわずかに最適化されています。標準的な200G QSFP56光トランシーバーは〜3.5〜4Wを消費します。2つは7〜8Wを消費し、外部ファイバーを駆動するためのスイッチASIC電力も消費します。このAOCは合計〜10W（各端で5W）を消費し、ドライバーを統合することにより、合理化された、多くの場合、より電力効率の高いソリューションを提供します。
Q4：ケーブルジャケットは、オーバーヘッドトレイまたは上げ床の下での実行に適していますか？
A：はい、ケーブルは、オーバーヘッドトレイや床下環境など、標準のデータセンターケーブル管理経路用に設計された、耐久性があり柔軟なジャケットを備えています。設置中は、常に最小曲げ半径を遵守してください。
Q5：DDMが「Rx Power Low」アラームを報告した場合はどうすればよいですか？
A：これは、受信光パワーが低いことを示しています。まず、AOCとホスト機器ケージの両方のQSFP56コネクタを確認して清掃します。アラームが続く場合は、ケーブルのルートに鋭い曲がりや損傷がないか確認してください。アラームは、高性能nicカードを使用するネットワークで稼働時間を維持するために不可欠な、リンクが失敗する前に早期警告を提供します。
重要な取り扱いと設置に関する注意点
- インストール前の検証： ホスト機器のQSFP56ケージとファームウェアが200Gb/s AOCをサポートしていることを確認します。システム設計で十分な熱と電力の予算があることを確認してください。
- 静電放電（ESD）に関する注意点： 特に活線状態の機器への取り付けまたは取り外しを行う場合は、ESD安全な方法でケーブルを取り扱ってください。
- ルーティングとストレインリリーフ： 20メートルの実行の場合、張力、圧縮、またはきつい曲がりを避けるようにパスを慎重に計画します。適切なケーブルタイ（できればベルクロ）を使用し、コネクタの近くにストレインリリーフが提供されていることを確認してください。
- ホットプラグ手順： ケーブルはホットプラグ可能です。付属のラッチ/プルタブを使用して、コネクタを正しくしっかりと挿入および取り外します。リンクが初期化されて安定するまで数秒待ちます。
- 環境仕様： 指定された動作温度と湿度の範囲を遵守してください。ケーブルを直接湿気や腐食性元素にさらさないでください。
