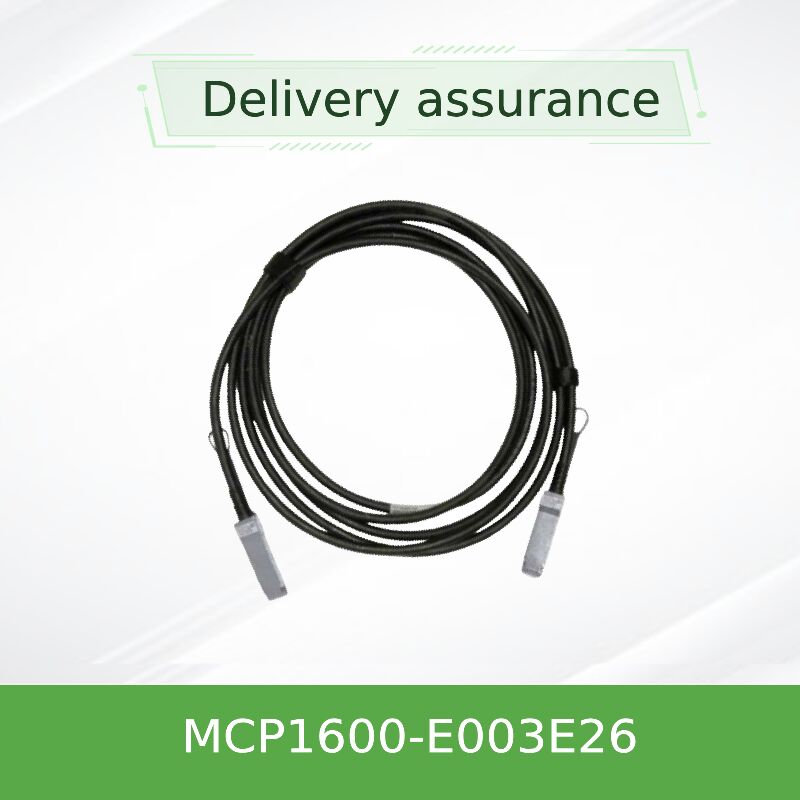

メラノックス MCP1600-E003E26 100Gb/s QSFP28 直接続銅ケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E003E26 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
| ハイライト: | メラノックス 100Gb/s QSFP28ケーブル,保証付きの直接接続銅ケーブル,メラノックス MCP1600-E003E26 DACケーブル |
||
製品の説明
メラノックス MCP1600-E003E26 100Gb/s QSFP28 直接続銅ケーブル
高性能の受動型直接接続銅 (DAC) ケーブルは,InfiniBand EDRおよびイーサネットアプリケーションの100Gb/s用に設計され,データセンター環境に信頼性のある低レイテンシー接続を提供します.
主要 な 特徴
- 高速データレート:100 Gb/s (4x25 Gb/s レーン) までの総データ速度をサポートする
- パシブとエネルギー効率:信号の再設定を必要とせず,消費量は0.1W未満
- ホットプラグ:システムを切断せずに安全に挿入し外す
- 優れた信号完全性:メラノックスシステムでビットエラーレート (BER) が10−15以上
- 持続可能で環境に優しい:LSZHジャケットと鉛のない,ハロゲンのないPCB
- 総合管理:SFF-8636 に準拠するI2Cインターフェースを持つ統合EEPROM
テクノロジーと標準
SFF-8685 (QSFP28形状因子) とSFF-8636 (管理) に適合する.100Gb/s InfiniBand EDR と 100GbE イーサネット プロトコル向けに設計され,制御された 100Ω ディフェリエンシャルインペダンスにより,最適な信号整合性.
応用シナリオ
高性能コンピューティング,エンタープライズデータセンター,クラウドインフラストラクチャ,およびストレージエリアネットワークに最適です.
- 上部スイッチを葉スイッチや脊スイッチと接続する
- メラノックス ConnectX-4/5 アダプタとEDRスイッチを接続するサーバー
- 人工知能と機械学習のための高帯域幅クラスタの構築
- 隣接するラック内またはラック間の短距離接続を確立する
仕様
| パラメータ | 仕様 |
|---|---|
| モデル / 偽名 | MCP1600-E003E26 (mq9700) |
| インターフェース/フォームファクター | QSFP28からQSFP28 |
| データレート | 100 Gb/s (4x25 Gb/s) |
| ケーブルタイプ | パッシブ・ダイレクト・アタッチ・コパール (DAC) |
| 長さ | 3メートル |
| ワイヤー・ゲージャー (AWG) | 26 AWG |
| 動作温度 | 0°Cから70°C |
| 電力消費量 | <0.1W |
| 互換性 | インフィニバンドEDR,100GbE; メラノックススイッチ&アダプター |
製品ファミリー
| 部分番号 | 長さ | AWG | ケーブル直径 |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1 mm |
| MCP1600-E001E30 | 1m | 30 | 7.1 mm |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1 mm |
| MCP1600-E002E30 | 2m | 30 | 7.1 mm |
| MCP1600-E003E26 | 3m | 26 | 9.4mm |
| MCP1600-E004E26 | 4m | 26 | 9.4mm |
| MCP1600-E005E26 | 5m | 26 | 9.4mm |
利点
- 費用削減港ごとに購入価格が低い
- エネルギー効率:ゼロに近い電力消費は OPEX を減少させる
- 低遅延:消極的な送信は信号の遅延を最小限に保ちます
- 頑丈さとシンプルさ繊細な光学がないので 簡単に展開できます
- 保証された性能:厳格 な 試験 が 信頼性 を 保証 する
サービスとサポート
支援する1 年間の限られたハードウェア保証総合的なサポートサービスで:
- 迅速な配達迅速な履行のために大きな在庫
- 24/7 技術コンサルティング統合のための専門家の支援
- グローバルサプライチェーン:本物の製品の一貫した利用可能性
よく 聞かれる 質問
Q: このケーブルは メラノックス以外のスイッチと互換性がありますか?
A: Mellanox 機器で最適な性能のために設計されていますが,他のベンダーの互換性のあるポートで動作することがあります.完全な機能はMellanox システムでのみ保証されます.
Q: この受動DACの最大可靠距離は?
A: 3m モデルでは,ラック内および隣接ラック接続に信頼性があります.より長い距離では,アクティブな光学ソリューションが推奨されます.
Q:ケーブルにはドライバやソフトウェアの設定が必要ですか?
A: いいえ.これはプラグアンドプレイで,EEPROMで自動的に設定される受動部品です.
Q: MQ9700という偽名は何を指している?
A: mq9700は,この特定の3m Mellanox QSFP28 DACケーブルに使用される代替製品識別子です.
扱いのガイドライン
- 曲がり半径:最小の1回曲がり半径 ≥47mm,重複曲がり半径 ≥94mmを保持する
- 操作環境:0°C~70°C,相対湿度5~85% 凝縮しない
- 電気静止放電 (ESD):標準的なESD注意事項に従って操作する
- 互換性の確認:購入前にスイッチ/ネットワークカードポートの互換性を確認
- 装置:完全な挿入と安全なロックアグネメントを確保
この製品の詳細を知りたい
