Mellanox MCP1600-E001E30 100Gb/s QSFP28 ダイレクトアタッチ銅線ケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E001E30 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
| ハイライト: | メラノックス 100Gb/s QSFP28ケーブル,Mellanox ダイレクトアタッチ銅線ケーブル,保証付き QSFP28 DACケーブル |
||
製品の説明

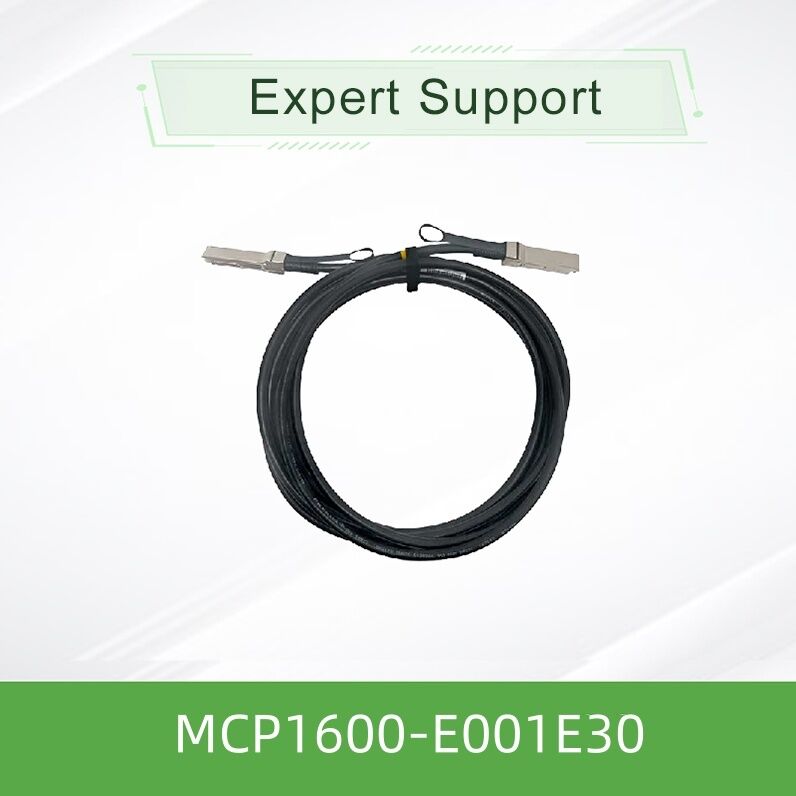

メラノックス MCP1600-E001E30 100Gb/s QSFP28 直接続銅ケーブル
製品概要
メラノックス MCP1600-E001E30は,毎秒100ギガビットデータ送信のために設計されたプレミアムパッシブダイレクトアタッチ銅 (DAC) 接続ケーブルです.信頼性の高いネットワーク・ハードウェアを高性能コンピューティングやデータセンター環境の低レイテンシーリンクで,非常に短い距離での光学モジュールのコスト最適の代替として機能します.
このケーブルはラックレベルの接続のために特別に設計され,信頼性の高いポート対ポート通信を必要とする高速ネットワークカードの設定のための基本的なアクセサリーです.このモデルは,証明されたmq9700ファミリーから 1メートルの範囲を活用して,高品質の30アメリカンワイヤゲージ (AWG) 導体.
主要 な 特徴
- 超高帯域幅:25 Gb/s の 4 つの独立したチャネルを通じて 100 Gb/s の総帯域幅を提供します.
- 最低電力を消費する:消耗電力は0.1ワット以下に保たれる
- 強化された安全設計:LSZH (低煙ゼロハロゲン) のジャケット材料で作られています
- ライブ挿入可能:ホットプラグ可能な設計により,ネットワークサービスを中断することなくインストールできます
- 優れた信頼性1x10-15 以上のビットエラー率 (BER) を達成する
- インテリジェントマネジメントホスト読み取れるEEPROMは重要な製品情報を保存する
テクノロジーと基準の遵守
The cable employs sophisticated passive twin-axial copper technology and is manufactured in full compliance with critical industry specifications including SFF-8665 for the QSFP28 form factor and SFF-8636 for management interface環境責任に関するRoHS指令にも準拠しています
仕様
| パラメータ | 仕様 |
|---|---|
| 製品モデル | MCP1600-E001E30 |
| 総データ率 | 100Gb/s |
| コネクタタイプ | QSFP28 (両端) |
| ケーブルの長さ | 1.0メートル |
| 導体計 | 30 AWG |
| 典型 的 な 電力 使用 | <0.1ワット |
| 動作温度範囲 | 0°Cから+70°C (ケース) |
ケーブルファミリー概要
| 部分番号 | 長さ | AWG | 主要使用ケース |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 m | 30 | 標準的なラック接続 |
| MCP1600-E00AE30 | 0.5m | 30 | 超短い車体内 |
| MCP1600-E01AE30 | 1.5m | 30 | 拡張ラック |
| MCP1600-E002E30 | 2.0 m | 30 | 隣接するラックトップ |
| MCP1600-E02AE26 | 2.5m | 26 | ラックからラックへ |
よく 聞かれる 質問
Q1: このケーブルを InfiniBand の代わりに Ethernet に使うことができますか?
そうです インフィニバンドEDRに最適化されていますがQSFP28 DACケーブルは物理層ではプロトコル不可知であり,スイッチとネットワークカードの互換性が確認されている100 Gigabit Ethernet (100GbE) アプリケーションで一般的に使用されます..
Q2:このシリーズの30AWGと26AWGの違いは何ですか?
AWG (American Wire Gauge) は電導体の厚さを示します.より低い数字はより厚いワイヤー (26AWGは30AWGよりも厚い) を意味します.より厚い26AWGケーブルは距離を重ねて信号損失が少なくなります.30AWGケーブルはラック内の狭いスペースに柔軟性があります..
Q3 スイッチ"つに使うことができる最大数のケーブルはありますか?
この制限は,スイッチの電源予算とQSFP28ポートの熱設計によって決定されます.受動型DACケーブルが最小限の電力を消費しているため,通常は,アクティブ・オプティカル・モジュールと比較して,可能な限り高いポート密度を可能にします..
重要 な 予防策
- 曲がる限界:最小の曲がり半径の仕様を遵守する: 単一の曲がりのために35.5mmと繰り返し曲がりのために71mm
- 環境条件:指定された温度 (0°C~70°C) と湿度 (不凝縮5%~85%) の範囲内で動作する.
- 身体操作:圧迫 や 圧迫 を 避ける
- システム互換性:機器のハードウェア互換性リストと互換性を確認
- 静電保護:コンネクタを操作する際にESD保護を使用する
