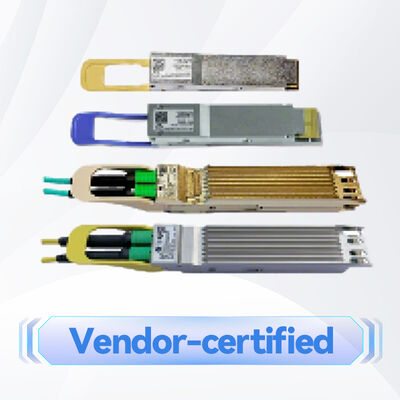

MMA4Z00-NS メラノックス光受信機 互換性800G 2xSR4 OSFP PAM4 850nm 50m
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | Mellanoxの光学トランシーバーMMA4Z00-NS |
| 書類: | MMA4Z00-NS.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新しい、オリジナル | 可用性: | ストック |
|---|---|---|---|
| テクノロジー: | インフィニバンドとイーサネット | 最高速度: | 800GB/s |
| 長さ: | 50m | 温度範囲: | 0°C〜 +70°C |
| 名前: | Mellanox Optical Transceiver MMA4Z00-NS互換性800G 2XSR4 OSFP PAM4 850NM 50M INFINIBAND NDRトランシーバーモジュール | キーワード: | Mellanox光トランシーバー |
| ハイライト: | Mellanox OSFP 光トランシーバー 800G,MMA4Z00-NS トランシーバー 2xSR4 PAM4,Mellanox 850nm トランシーバー（保証付き） |
||
製品の説明

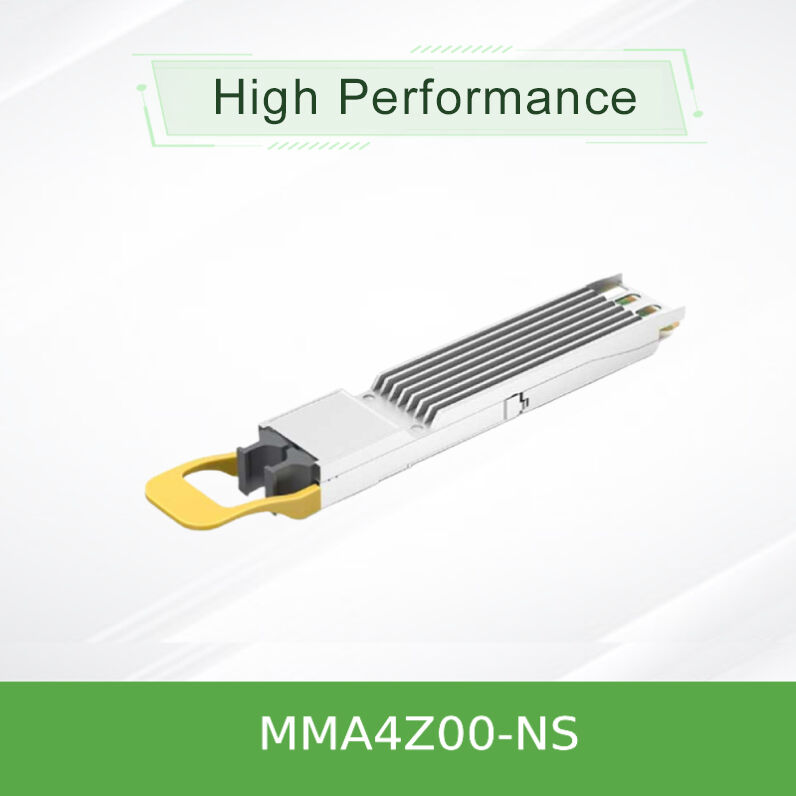

NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 オプティカルトランシーバーは,次世代AIおよびHPCデータセンターのための最終的な高密度,高帯域幅のネットワークカードソリューションを提供します.
MMA4Z00-NSは単なるネットワークカードではなく 密度と効率の飛躍的な進歩ですMQ9700 プラットフォームのようなスイッチのポート密度を倍にするこれは,32スロット・シャシーで400Gの64ポートを可能にし,自動的にInfiniBandとイーサネットプロトコルをサポートしながら,ラックスペースとケーブルの複雑さを劇的に削減します.
- デュアルプロトコルサポート:ホストスイッチに基づいてInfiniBandまたはイーサネットファームウェアを自動的に起動します
- 高密度1つのOSFPスロットに2つの400Gポート,スイッチフェイスプレートの利用を最大化
- 性能:800Gアグリゲート (2x400G) 100G-PAM4モジュレーションを1レーンあたり8つのVCSELベースのチャンネルで使用する
- 範囲:OM4マルチモードファイバーで最大50m,OM3で最大30m (パッチパネルが2つ)
- エネルギー効率:最大電力の消耗は17Wで,低電力の睡眠モードでは2.0W
- ホットプラグ:OSFP MSAとCMIS 4.0管理基準に完全に適合している

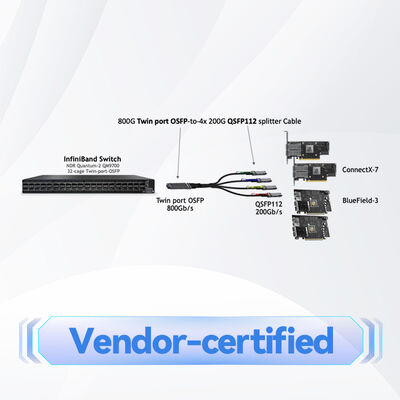

- 柔軟な接続性400Gまたは200Gリンク構成のための直線および1:2スプリッターファイバーケーブルの両方をサポートする
- フォームファクター&マネジメント:OSFP MSA 仕様 1.12 版とCMIS (Common Management Interface) 仕様に対応する.0
- モジュレーション:100Gbaud PAM4 (パルス振幅調節4レベル) 電気・光学レーンごとに
- オプティカルエンジン:マルチモード伝送のための850nmVCSEL (垂直空洞表面発光レーザー) 配列
- コネクタ:双 MPO-12/APC (アングル式物理接触) 接続器の特許垂直方向性,双ポート設計に適合し,反射を最小限に抑える
- 診断:温度,電圧,TXバイアス,およびレーン毎の光電力のリアルタイムモニタリングのための包括的なデジタル診断モニタリング (DDM)
トランシーバーは高度な電光コンバーターとして動作する.ホスト側 (例えばmq9700スイッチ) で,100G-PAM4電気信号の8レーンを受信する.内部では,2つの同一のトランシーバーエンジンがそれぞれ4レーン処理.
プロセスの流れ:電気入力 (PAM4) → ドライバー&レーザー配列 (E/O変換) → 850nm 光をマルチモードファイバー → リモート受信機 (O/E変換) → 輸出電気信号.
2つの光端末のそれぞれは12ファイバーMPOコネクタを使用するが,8ファイバーのみを活性化させる (4は送信,4は受信). 2つのトランシーバーを直接接続するには,B型クロスオーバーファイバーケーブルが必要内部でTxとRxファイバーペアを交換し,送信機と受信機を正しくアライナインします.
- スイッチ対スイッチ接続:2つのスイッチ間の800Gリンクまたは2つの独立した400Gリンクを別々のスイッチに作成する
- 高密度サーバー接続:複数の NVIDIA ConnectX-7 アダプターおよび/または BlueField-3 DPU にスイッチを接続する
- AI/GPUクラスターファブリック:NVIDIA DGX H100 システムおよび InfiniBand による GPU から GPU 通信のための低レイテンシー,高帯域幅ネットワークを構築するのに理想的です
- 統合データセンター スピーンリーフエスネットファブリックのアグリゲーションとコア層で帯域幅密度を最大化する
| 属性 | 仕様 |
|---|---|
| 製品モデル | MMA4Z00-NS (フィニングトップ) |
| 形状因数 | OSFP ツインポート |
| 総データ率 | 800 Gb/s (2 x 400 Gb/s) |
| モジュレーション | 100G-PAM4 1 レーン |
| オプティカル波長 | 850nm VCSEL |
| 最大ファイバーリーチ (OM4) | 50メートル |
| コネクタタイプ | 2 x MPO-12/APC |
| プロトコル支援 | NDR インフィニバンド / 400Gb イーサネット |
| 電力消費量 (最大) | 17 ワット |
| 低電源モード | <2.0ワット |
| 供給電圧 | 3.3V ±5% |
| 操作ケースの温度 | 0°Cから+70°C |
| レーザー安全クラス | クラス1M |

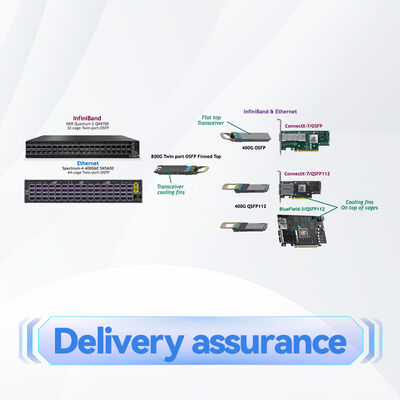

| 互換性のあるプラットフォーム | NVIDIA 量子-2,スペクトル-4 スイッチ (mq9700シリーズ) |
- 港口密度が最高だシングルポートトランシーバーと比較して,スイッチ・シャシー1台あたり 400Gポートの有効数を倍にして,優れたCapeExとラックスペース効率を提供します
- プロトコル アジリティ単一のSKUはInfiniBandとEthernetの両方の環境に対応し,在庫を簡素化し,将来性のある柔軟性を提供します
- インテリジェントな電力管理200G接続用のスプリッターケーブルで使用すると,遠端ネットワークカードに自動的に信号を送り,電力を8Wから5.5Wに削減し,システム全体のエネルギー使用を最適化します
- NVIDIAエンドツーエンド最適化:NVIDIAのエコシステム内で厳格にテストされ検証され,保証されたパフォーマンスと信頼性を保証します
- 改良された冷却設計:羽目上の殻は,高密度,空気冷却スイッチ環境で最適な熱性能のために特別に設計されています
このサービスと他のプレミアムネットワークカードソリューションを全面的にサポートします.
- 保証:標準的な製造者保証が適用されます.拡張サポートオプションが利用できます.
- 使用可能:大量注文に対応する準備済みの在庫
- 技術サポート:営業後の顧客相談と技術支援
- 統合サービス:NVIDIAおよびマルチベンダーネットワーク環境における展開に関する専門家の指導
- グローバル・ロジスティックス正確な配送追跡と信頼性の高い輸送
互換性ホストスイッチの互換性を確認する (mq9700シリーズなど). NVIDIA が推奨する OSFP ケージでのみ使用する.
繊維の種類:OM3またはOM4マルチモードファイバーを使用する.直接トランシーバー対トランシーバーリンクのためにB型クロスオーバーケーブルを使用してファイバー偏差が正しいことを確認する.
処理:接続されていないとき,常に光学ポートに防塵蓋を設置します.接続障害の主な原因である汚染を防ぐために,導入前に承認されたツールでMPOコネクタを清掃します.処理中にESD (静電放電) の注意事項を遵守する.
環境問題指定されたケース温度範囲 (0°C~70°C) で動作する.上部フィニッシュ版のスイッチに十分な空気流が確保される.
レーザー安全:これはクラス1Mレーザー製品です オープンな光学アパレルにじっと見たり 光学機器を使って光線を観察したりしないでください
パワーシーケンシング:モジュールはホットプラグ可能ですが 損傷を避けるためにホストシステムの電源と接地が仕様を満たすことを確認します
