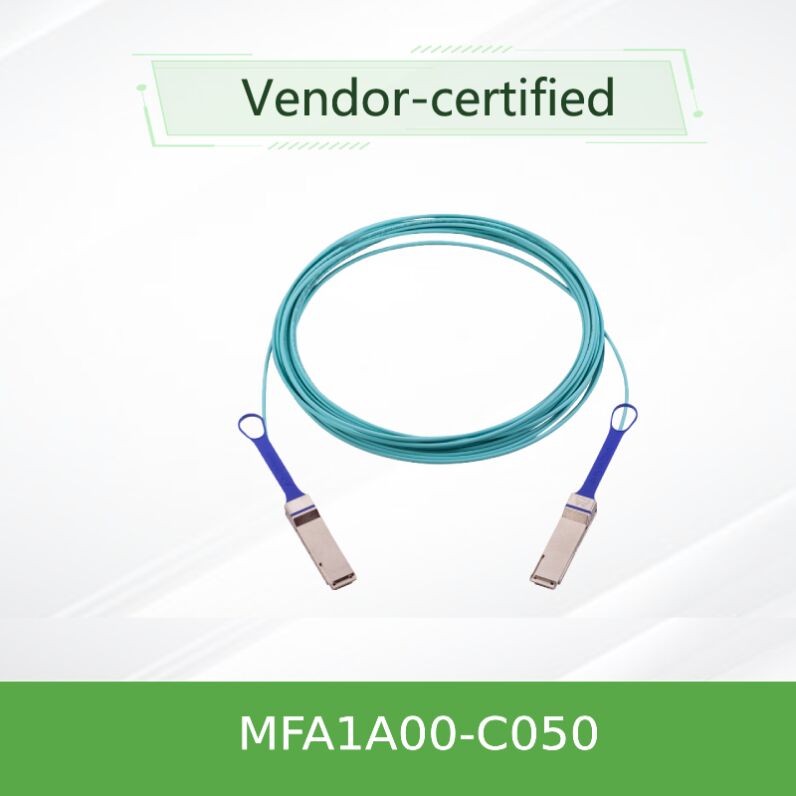

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28アクティブ光ケーブル (AOC)

製品モデル:MFA1A00-C050 についてですインターフェース:QSFP28 についてですデータレート:100Gb/sまでキャベルの長さ:50メートル

1製品概要

NVIDIA® メラノックス MFA1A00-C050は高速アクティブ・オプティカルケーブル (AOC)100 Gigabit Ethernet (100GbE) と InfiniBand EDR 環境に設計されています.このソリューションは,堅牢なケーブル組装内にVCSELベースの光接送機を統合しています.独立した光学モジュールとパッチケーブルの必要性を排除する.MFA1A00-C050レイク内やデータセンターの通路の間の間隔距離に最適です.ネットワークカードこの製品は,より優れた信号完整性,柔軟性,密度を提供することで,広範囲で限られたDACケーブルを置き換えるように設計されています.mq9700特定の市場セグメントや構成で

2主要な特徴

• データレート:100 Gb/s の総帯域幅 (4 x 25.78 Gb/s のレーン) をサポートする.
• 形式要素:標準QSFP28 (四小型の形因子プラグ可能28) 両端.
• 範囲:OM3/OM4多モードファイバー (MMF) で最大50mの効果的な送信距離.
• エネルギー効率:端あたり 2.2W の典型的な電力の消耗 (再調節が有効)
• ホットプラグ:熱電源システムへの挿入/取り除くための熱電源接続性仕様に完全に適合する.
• デジタル診断SFF-8636 に準拠する総合的なDDM,温度,電圧,光電源,バイアス電流のリアルタイムモニタリング.
• 身体的 堅強さ耐久性のあるLSZH (Low Smoke Zero Halogen) ケーブルジャケット 最低曲線半径30mm

3基本技術と基準

このAOCは高度なVCSEL (垂直空洞表面発光レーザー)高速で信頼性の高い光学伝送技術です 幅広い互換性を確保するために 業界基準を厳格に遵守しています

• 電気インターフェース:QSFP28用のSFF-8665に対応する.
• 管理インターフェース:SFF-8636 I2Cベースのデジタル診断と制御
• プロトコルサポート:100GBASE-SR4イーサネット (IEEE 802.3bm) とインフィニバンドEDR
• シグナル整合性レーンごとに選択可能な再定時化,プログラム可能な送信機入力均衡化,および様々な条件で最適なパフォーマンスを確保するための受信機出力前強調を組み込む.

4どう 働く か

MFA1A00-C050は,統合された電光変換システムとして機能します. 電気側では,QSFP28コネクタはホストから4つの高速電路を受信します.ネットワークカード接続器のホイスの内側に組み込まれたドライバチップとVCSEL配列がこれらの電気信号を光信号に変換しますこの信号は,ケーブル内にカプセル化された4つの並列多モードファイバーを通して送信されます受信端では,別の集積した光検出器が 光信号を接続されたデバイスの電気信号に変換します.このオールインワンデザインは,信号変換を内部で処理することでリンクを簡素化します高速接続が提供され ホストシステムに透明性がありますNICカードエクステンダー

5応用シナリオ

• データセンターのインターコネクトトップ・オブ・ラック (ToR) からリーフ/スピンスイッチ接続,クラスター内ネットワーク
• 高性能コンピューティング (HPC):超コンピュータや研究クラスター用のインフィニバンドEDR布
• 企業ネットワークコア:100GbEのスループットを必要とするアグリゲーションとコアスイッチの相互接続.
• クラウドインフラストラクチャクラウドサーバーラック内と間での高速接続
• ストレージエリアネットワーク (SAN):高速ネットワークへのストレージ配列の接続

6. 技術仕様と選択ガイド

速選参照 (部分リスト):

7競争上の利点

• スーパーリーチ対DAC50mの信頼性の高いリンクを提供し,信号劣化なく直接接続銅 (DAC) ケーブルの実用的な距離制限をはるかに超えています.
• 統合された簡素化:単一のトランシーバーとファイバーパッチコードに関連した複雑性と障害点を排除し,所有コストを削減します
• 強化診断:パッシブケーブルと比較してより包括的なシステム状態モニタリングを提供し,積極的な保守と迅速な故障隔離を支援します.ネットワークカード環境について
• 軽量&柔軟性:相当な銅溶液よりも大幅に軽く,管理が容易で,空気流を改善し,密集したラックでのケーブル管理を容易にする.
• 将来の投資:インフラストラクチャへの投資を保護します.この汎用性は,mq9700シリーズファミリー

8サポート&サービス

NVIDIA Mellanoxのような業界リーダーと提携しています.MFA1A00-C050関連性のあるものNICカード私達から,あなたは受け取ります:

• 保証:NVIDIAが提供する 完全な製造者保証カバー
• 使用可能:についてMFA1A00-C050迅速な配送のために通常 ストックから入手できます
• 技術サポート:販売前のコンサルティングと販売後の統合サポートのための社内の技術チームへのアクセス
• グローバル・ロジスティックス信頼性の高い国際注文の輸送と通関サポート

9よくある質問

10重要な注意事項

• 曲がり半径:ケーブルを設置または操作中に 30mm の最小の曲線半径以下に曲がらせないようにして,内部繊維の損傷を防ぐ.
• ESD 保護:QSFP28コネクタを注意深く操作し,適切なESD腕帯と装置を使用して,静電放電による損傷を防止します.
• 環境条件:指定された温度 (0°Cから70°Cの動作,-40°Cから85°Cの保存) と湿度範囲 (5%から85%の不凝縮) 内で操作し保管する.
• 互換性特定のホストデバイス (スイッチ,ネットワークカードすべてのデバイスでは,リタイミングなどのすべての高度な機能が有効ではありません.
• レーザー安全:この製品は,IEC 60825-1 に基づいてクラス1レーザー製品に分類されています. 通常の操作条件では安全です.分解しないでください.
• EMC/規制:FCC A級,CE,RoHS,その他の商業環境に関する関連規制に準拠しています.
