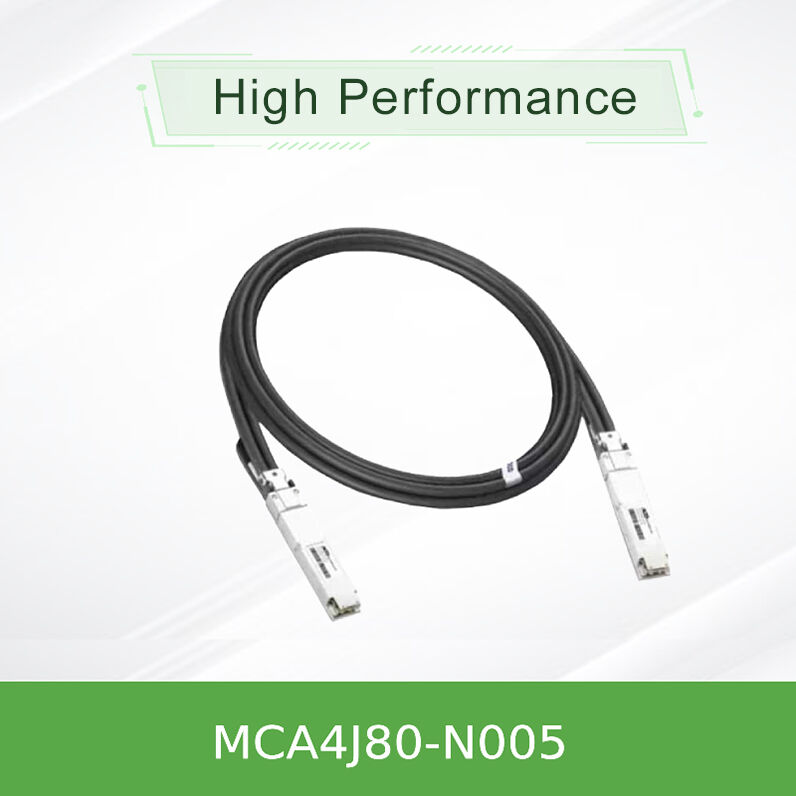

Mellanox NVIDIA MCA4J80-N005 800Gb/s ツインポート OSFP アクティブカッパーケーブル 5m ACC for NDR InfiniBand
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCA4J80-N005（980-9I602-00N005） |
| 書類: | MCA4J80-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | メラノックスDACケーブル | ケーブル長: | 5メートル |
| 名前: | Mellanox DACケーブルMCA4J80-N005アクティブ銅ケーブルIBツインポートNDR 800GB/S OSFP 5メートル | キーワード: | メラノックスDACケーブル |
| ハイライト: | Mellanox OSFP カッパーケーブル 5m,800Gb/s InfiniBand アクティブケーブル,NDR ツインポート OSFP ケーブル |
||
製品の説明
NVIDIA MCA4J80-N005 800Gb/s ツインポートOSFPアクティブ銅ケーブル (ACC)
NDR InfiniBandと400G Ethernetのための高性能5mアクティブ銅ケーブル 800Gb/sの総帯域幅をツインポートOSFPから2xOSFP接続に提供し,超低レイテンシーと1.端末電力消費量5W.
- 800Gb/sツインポートOSFPから2x400Gb/sOSFP (ブレイクアウト) 活性銅ケーブル
- 端ごとに100G-PAM4モジュレーションの8チャンネルをベースに
- 集積されたエクワライザーICを持つ26AWG電導体を使用して5メートルの範囲
- エネルギー消費:端あたり最大1.5Wだけです. 0°C~+70°Cの温度で動作します.
- ホットプラグ可能,RoHS対応,LSZHジャケット,SFF-8636管理インターフェース
特徴
- 800Gb/s トランスフット:双ポート OSFP デザイン,フル NDR インフィニバンドまたは 400G イーサネット (2x400G ブレイクアウト) をサポートする.
- 活性銅技術:インテグレテッド・エクアライザーICは超低レイテンシーと1.5Wの電力を維持しながら 5mまで範囲を拡大します
- プロトコル・アグノスティックファームウェアはInfiniBandまたはEthernetを自動検出し,量子-2およびスペクトル-4スイッチで動作する.
- シグナル完全性を最適化:各長さはノイズと反射を減らすために調節され,5m変種では26AWG.
- 厳格な生産試験信頼性と性能を保証します
テクノロジーと標準
MCA4J80-N005はOSFP MSA Rev.112用途100G-PAM4 の 8 つのチャンネル変調装置を組み込みますアクティブ・エクアライザーICEEPROMは,I2C (SFF-8636) による製品識別を提供する.インフィニバンド NDRそして400GbE自動プロトコル検出で RoHS,LSZH,HF (ハロゲンフリー) PCBの要件を満たしています.
作業原理:活性銅の均衡
MCA4J80-N005は,パッシブDACケーブルとは異なり,OSFPコネクタの内部に低電力均衡ICを統合している.このICは,より長い銅走路における高周波信号損失を補償する.5mモデルについて抵抗を減らすために,より厚い26AWGワイヤが使用され,同等化器は送信機と受信機の両端で100G-PAM4眼図を再構成します.結果として,電気的に,より短いケーブルのように振る舞うリンクが出来上がります仕様よりかなり低い BER で 800Gb/s を達成し,端あたり 1.5W しか消耗しない.
アプリケーションと展開
- 量子-2 切り替え 切り替え2つの 800Gb/s InfiniBand スイッチを 5m までの距離で接続します
- DGX H100に切り替える量子-2 ToR スイッチをNVIDIA DGX H100システム (フラット/フィニング型) に接続するのに最適です.
- イーサネットデータセンター:スペクトル4 400G スイッチ接続またはサーバーから葉へ
- 高密度のラック:短距離内線ケーブルを 最低の遅延で
技術仕様と注文オプション
| モデル | 長さ | AWG | データレート | 端末単位での電源 | ケーブル直径 | 曲線半径最小 (単体) |
|---|---|---|---|---|---|---|
| MCA4J80-N005 | 5m | 26 AWG | 800Gb/s (2x400G) | 1.5W | 8.9 ±0.3 mm | 44.5mm (5xダイア) |
| MCA4J80-N004 | 4m | 30 AWG | 800Gb/s (2x400G) | 1.5W | 7.2 ±0.3 mm | 36.0 mm |
| MCA4J80-N003 | 3m | 30 AWG | 800Gb/s (2x400G) | 1.5W | 7.2 ±0.3 mm | 36.0 mm |
注:DGX H100 (MCA4J80-N003-FLT,MCA4J80-N003-FTF) には,フラットトップとフラットからフィニングのバージョンが利用可能.すべてのケーブルは,動作温度0°Cから+70°C,3.3Vの供給をサポートします.I2Cシリアルインターフェイスを含む.
利点と違い
- パッシブDAC:遅延や電源を大幅に増加させずに 5m (受動は ~ 3m に制限される) まで範囲を拡張する.
- アクティブ・オプティカル (AOC):低コスト,低電力 (1.5W対~3-5W),光学インターフェースの清掃/保守は必要ありません.
- プロトコルの柔軟性シングルSKUはInfiniBandとEthernetの両方で動作し,自動検出プロトコルです.
- 調節された信号完全性:100G-PAM4を最小限の反射で要求する NDR 向けに設計されています
サービスとサポート
24時間/24時間技術コンサルティング,RMAサービス,ケーブルインフラ設計サポートを提供しています.各MCA4J80-N005は1年間の保証と広範な出荷前のテストによってサポートされています.大量注文で利用可能なカスタム長さとラベル庫存品は当日の出荷を保証します
よくある質問 (FAQ)
Q: 400G イーサネットスイッチで MCA4J80-N005 を使用できますか?
A: その通りはい.ケーブルはプロトコルを自動検出します.スペクトル-4 400Gスイッチに接続すると, 2x400GbE ブレイクアウトとして動作します. InfiniBand Quantum-2 では,800Gb/s ツインポート NDR として動作します.
Q:ACCと受動DACの違いは何ですか?
A: その通りACCには,信号を再形するためにコネクタ内にエクアライザーICが含まれ,800Gでより長い距離 (5mまで) を可能にします.パシブDACにはアクティブコンポーネントがなく,これらの速度で約2-3mに制限されています.
Q: このケーブルには何か配置が必要ですか?
A: その通りEEPROMは識別をしてくれ ホストは自動的にプロトコルに従って リンクを設定します
Q: 設置に必要な最小の曲がり半径は?
A: その通り5mモデル (26AWG) の場合,単曲線半径は44.5mm (5x直径) である.繰り返し曲線の場合,89mm (10x直径) を保持する.コンネクタの近くで鋭い曲がり (組立曲線半径10x直径) を避ける.
Q: このケーブルは DGX H100 システムと互換性がありますか?
A: その通りはい.DGX H100では,特定のシャーシインターフェースのために設計されたフラットトップまたはフラットからフィニング型 (MCA4J80-N003-FLT / -FTF) を推奨します.標準N005はスイッチ対スイッチ接続で動作します.
予防措置と使用ガイドライン
- ESD 感受性:OSFPケージに挿入する際には,接地された手首帯を使用します.接続器は保護キャップ付きで配送されます.設置直前に取り除きます.
- 曲がり半径:設置中に外径の5倍 (N005では44.5mm) 以上の長さでケーブルを折りたたむことは決してない.繰り返し折りたたむ場合は10倍保持する.
- 動作温度:周囲の温度を0°C~70°C以内に保ち,限界を上回ると,均衡器の性能が低下する可能性があります.
- 準拠性これはA級の装置です 居住地域では 遮蔽された商業環境に設置して 干渉を引き起こす可能性があります
- 保存:-40°C から 85°C の間,乾燥した環境で保管します.
