NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC マルチモード光ファイバーケーブル | 800G/400G用 8芯 タイプB
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N005（980-9I73V-000005） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 部品番号: | MFP7E10-N005（980-9I73V-000005） | ケーブルの種類: | マルチモードファイバーケーブル |
|---|---|---|---|
| ファイバーの種類: | OM4、50/125 µm | 長さ: | 5メートル |
| コネクタ: | MPO-12/APC（女性） | データレート: | 400Gbpsまで |
| ハイライト: | Mellanox 50m マルチモード光ファイバーケーブル,8芯 MPO-12/APC ケーブル,800G/400G Mellanox 光ファイバー |
||
製品の説明

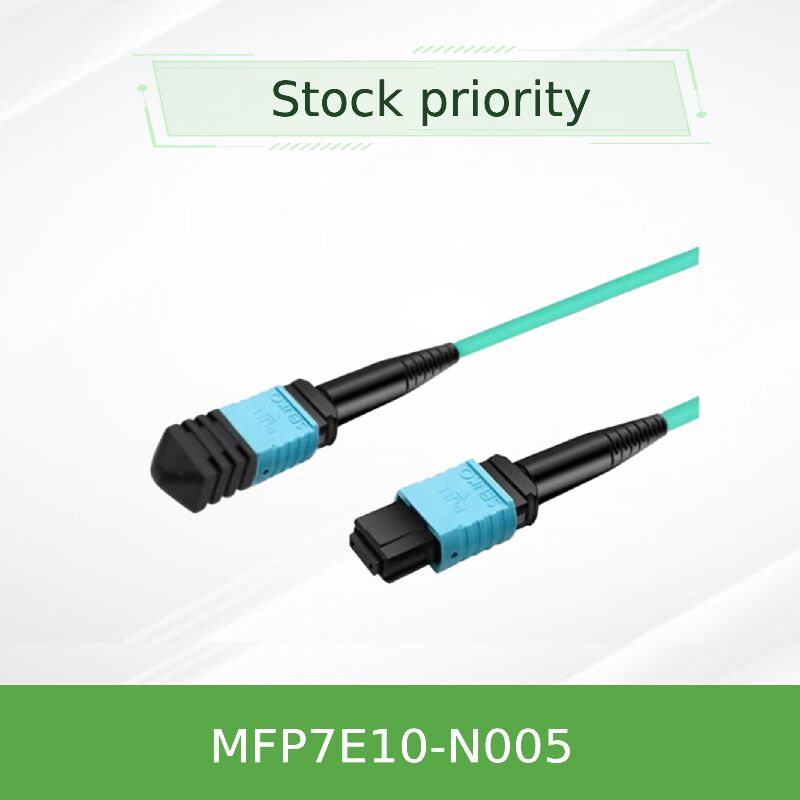

高性能5メートルMPO-12/APCからMPO-12/APCマルチモード光ファイバーケーブル、アクティブファイバー8本搭載。InfiniBand NDRおよび400GbEデータセンター相互接続における800GツインポートOSFPおよび400G QSFP112光トランシーバー向けに設計されています。
- MPO-12/APCメス-MPO-12/APCメス、8ファイバータイプBクロスオーバー構成
- 長さ5メートル、直径3.0mm、LSZHアクアジャケット（OM3/OM4マルチモード）
- 800Gb/sツインポートOSFPおよび400Gb/s OSFP/QSFP112トランシーバーをサポート
- 角度付き物理コンタクト（APC）8°研磨により、バックリフレクションを最小限に抑えます
- 挿入損失 ≤0.35dB + 0.0004 x L、リターンロス ≥35dB
- 8ファイバータイプBクロスオーバー: ファイバー1は反対側の端のファイバー12に接続されます—光トランシーバーの正確なアライメント。
- APC研磨: 8度の角度付き端面が反射光を低減し、高速PAM4変調の信号整合性を確保します。
- マルチモードOM3/OM4: 50/125μmファイバー、アクアジャケット付き。400G/800G短距離リンク（最大50m）に最適化されています。
- LSZHジャケット: 低煙ゼロハロゲン素材で、データセンター環境での安全性を確保します。
- 厳格なテスト: 挿入損失とリターンロスを100%テスト済みで、信頼性の高い開梱後すぐに使用できるパフォーマンスを提供します。
MFP7E10-N005は、IEC 61754-7（MPOコネクタファミリー）、GR-1435、およびANSI/TIA/EIA 604-5に準拠しています。アクティブな8本のマルチモードファイバー（50/125μm）とAPC 8°研磨を使用しています。タイプBクロスオーバー配線により、トランシーバーのピン配置に従って正しいTx-Rxアライメントが保証されます。互換性のある光モジュール（MMA4Z00-NS、MMA1Z00-NS）と組み合わせて使用する場合、InfiniBand NDR、400GbE、NVLinkプロトコルに適しています。
ツインポートOSFP 800Gトランシーバーでは、2つの4レーン光インターフェースが別々のファイバーで送受信します。MFP7E10-N005はタイプBクロスオーバー方式を採用しています。端子Aのファイバー1は端子Bのファイバー12に接続され、ファイバー2はファイバー11に接続されます。これにより、レーン1からの送信レーザーが反対側の端のレーン12のフォトディテクターとアライメントされます。8°の角度付き研磨（APC）は、反射光をレーザーキャビティから遠ざけ、信号の歪みを防ぎ、レーンあたり100G PAM4での低いビットエラーレートを維持します。
- Quantum-2スイッチ間接続: ツインポートOSFP 800Gスイッチを最大5m離して接続します。
- スイッチからConnectX-7/BlueField-3への接続: ToRスイッチを400Gアダプター（OSFPまたはQSFP112）にリンクします。
- NVLinkファブリック: ファイバー経由のNVLinkを使用したGPUクラスターの光相互接続。
- ハイパースケールデータセンター: パッチパネルを使用した短距離ラック間光リンク。
| モデル | 長さ | コネクタタイプ | ファイバー数 | ファイバータイプ | ジャケット | 挿入損失 |
|---|---|---|---|---|---|---|
| MFP7E10-N005 | 5 m | MPO-12/APCメス | アクティブ8 + 非アクティブ4 | MM OM3 (≤30m) / OM4 (>30m) | アクアLSZH、3.0mm | ≤0.35 + 0.0004*L dB |
| MFP7E10-N003 | 3 m | MPO-12/APCメス | アクティブ8 | OM3 | アクアLSZH | ≤0.35 dB |
| MFP7E10-N050 | 50 m | MPO-12/APCメス | アクティブ8 | OM4 | アクアLSZH | ≤0.37 dB |
注：動作温度0℃～70℃、保管温度-40℃～85℃。最小曲げ半径30mm。タイプBクロスオーバー（IEC 61754-7準拠）。
- 銅ケーブルとの比較: より長いリーチ（5m～50m）、軽量、ラック内のエアフロー改善。
- APC研磨: UPCと比較して優れたリターンロス（≥35dB）、100G-PAM4リンクに不可欠。
- タイプBクロスオーバー: NVIDIAトランシーバーとのプラグアンドプレイ互換性—手動クロスオーバー不要。
- LSZHジャケット: データセンターでの安全性を向上；火災時の有毒ガスを低減。
24時間年中無休の技術コンサルティング、RMAサービス、ケーブルインフラ設計サポートを提供します。各MFP7E10-N005には1年間の保証と100%の工場テストが付いています。大量注文の場合はカスタム長も可能です。在庫品は即日発送いたします。トランシーバーの互換性確認のためのプリセールスサポートもご利用いただけます。
A: ConnectX-7およびBlueField-3で使用されるNVIDIA MMA4Z00-NS（ツインポートOSFP DR8）、MMA4Z00-NS400（OSFP）、およびMMA1Z00-NS400（QSFP112）光モジュール向けに設計されています。
A: いいえ。APC（角度付き）とUPC（ウルトラポリッシュ）コネクタは端面が異なり、正しく嵌合しません—常にAPCとAPCを使用してください。
A: タイプBクロスオーバー（ファイバー1から12）は、送信機レーン1が反対側の端の受信機レーン12とアライメントされる光トランシーバーのピン配置に一致します。ストレートケーブル（タイプA）は、同じピンレイアウトのパラレルオプティクスなどの他のアプリケーション用です。
A: はい、適切な400G/800G光モジュールと組み合わせて使用する場合、400GBASE-SR8および800GBASE-SR8をサポートします。
A: 最小曲げ半径はケーブル全体で30mmです。コネクタ付近での急激な曲げは避けてください。
- 使用前の清掃: 挿入前に必ず適切なワンクリッククリーナーでMPOコネクタを清掃してください—汚染はリンクエラーの原因となります。
- ダストキャップ: 取り付け直前まで保護キャップを装着し、将来の使用のためにキャップを保管してください。
- ESD対策: ケーブルはパッシブですが、ESDに敏感なトランシーバーに接続されるため、アース付きリストストラップを使用してください。
- 曲げ半径: 曲げ半径30mmを超えないようにしてください；コネクタへの張力を避けてください。
- 互換性: 注文前にトランシーバータイプ（APC対UPC）を確認してください—このケーブルはAPC専用です。
