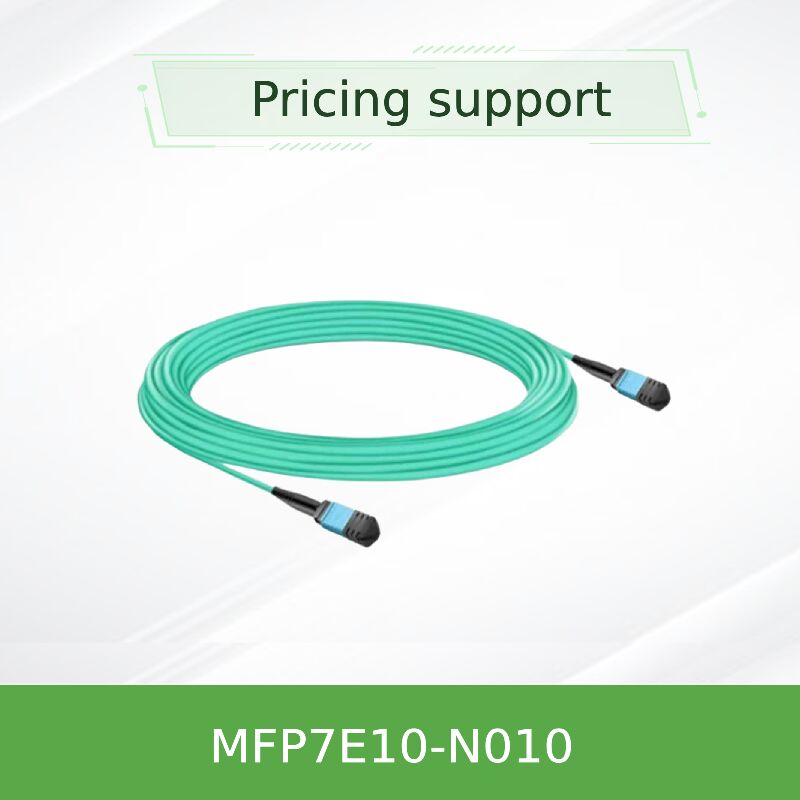

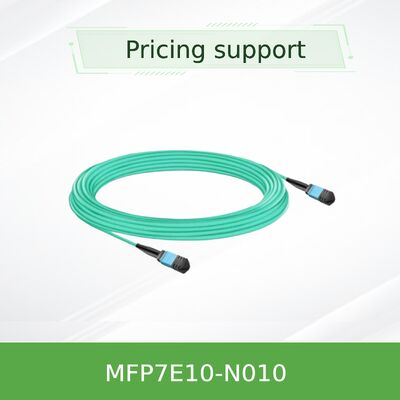

NVIDIA Mellanox MFP7E10-N010 10m MPO-12/APC マルチモード光ファイバーケーブル – タイプB クロスオーバー、8芯、OM4
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N010（980-9I57X-00N010） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
|---|---|---|---|
| タイプ: | パッシブファイバーケーブル | ケーブル長: | 10メートル |
| モデル: | MFP7E10-N010（980-9I57X-00N010） | 名前: | Mellanox AOC MFP7E10-N010 パッシブ ファイバー ケーブル MMF MPO12 APC - MPO12 APC 10m |
| キーワード: | メラノックスケーブル | ||
| ハイライト: | Mellanox MPO-12 光ファイバーケーブル,OM4 マルチモード クロスオーバーケーブル,8芯 Mellanox タイプB ケーブル |
||
製品の説明
NVIDIA MFP7E10-N010 10m MPO-12/APC マルチモード光ファイバーケーブル
Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.
- MPO-12/APC 女性からMPO-12/APC女性,8繊維型B型クロスオーバー構成
- 10メートル長さ3.0mm直径,LSZH水着 (OM4マルチモード)
- 800Gb/s のツインポート OSFP と 400Gb/s の OSFP/QSFP112 トランシーバー をサポート
- 角式物理接触 (APC) 8° ポーリング 最小限の反射
- 挿入損失 ≤0.35 + 0.0004*L dB,返却損失 ≥35dB
特徴
- 8繊維型Bクロスオーバー:ファイバー1は反対端のファイバー12に接続し,トランシーバーピノウットごとに正しいTxからRxのアライナメントを保証する.
- APC ポーランド語:8度角の端面は,回転反射を減少させ,1レーンあたり100G PAM4で信号の整合性にとって極めて重要です.
- OM4 マルチモードファイバー:50/125μm繊維は10mの範囲に最適化され,挿入損失が低く,簡単に識別するための水服.
- LSZH ジャケット:低煙ゼロハロゲン素材 データセンター環境の安全性を高める
- 厳格な検査100%の挿入損失と戻り損失が,信頼性の高い箱外性能を試験する.
テクノロジーと標準
MFP7E10-N010は,IEC 61754-7(MPO 接続器ファミリー)GR-1435そしてANSI/TIA/EIA 604-5. それは使用8つのアクティブマルチモードファイバー (50/125μm OM4)とAPC 8° ポリッシュタイプBクロスオーバーワイヤリングは,正しいTxからRxのアライナメントを保証します.InfiniBand NDR,400GbE,およびNVLink互換性のある光学モジュール (MMA4Z00-NS,MMA1Z00-NS) と使用する際のプロトコル
作業原理: APC と オプティカルクロスオーバー
双ポート OSFP 800Gトランシーバーでは,二つの4レーン光学インターフェースが分離したファイバーで送信および受信する. MFP7E10-N010はB型クロスオーバースキームを使用する:A端のファイバー1はB端のファイバー12に接続します線路1からの送信レーザーは,端にある線路12の光検出器と並べられるようにします.8° 角のポーリング (APC) は,レーザー空洞から反射光を方向化します.信号の歪みを防止し,1レーンあたり100G PAM4で低ビットエラー率を維持する.
アプリケーションと展開
- 量子-2 切り替え 切り替え10mまでの距離で OSFP 800G スイッチを接続します
- ConnectX-7/BlueField-3に切り替えるLink ToRは400Gアダプター (OSFPまたはQSFP112) に切り替える.
- NVリンク・ファブリックファイバー経由のNVLinkを用いたGPUクラスターのための光学接続
- ハイパースケールデータセンター:短距離のラック・トゥ・ラック・オプティカル・リンク
技術仕様と注文オプション
| モデル | 長さ | コネクタタイプ | 繊維数 | 繊維の種類 | ジャケット | 挿入損失 |
|---|---|---|---|---|---|---|
| MFP7E10-N010 | 10m | MPO-12/APC 女性 | 8 活動 + 4 活動しない | OM4 (50/125μm) | アクアLSZH 3.0mm | ≤0.39 dB |
| MFP7E10-N005 | 5m | MPO-12/APC 女性 | 8 活動 | OM3/OM4 | アクア LSZH | ≤0.35 dB |
| MFP7E10-N050 | 50m | MPO-12/APC 女性 | 8 活動 | OM4 | アクア LSZH | ≤0.37 dB |
注:動作温度0°Cから70°C,保存 -40°Cから85°C. 最小曲線半径30mm. IEC 61754-7 によるB型クロスオーバー
利点と違い
- 銅ケーブル:より長い距離 (10m) 軽量で,より良い空気流と EMI 免疫.
- APC ポーランド語:UPCと比較して優れたリターン損失 (≥35dB),100G-PAM4リンクには極めて重要です.
- B型クロスオーバー:NVIDIAトランシーバーとのプラグアンドプレイ互換性 自動クロスオーバーは必要ありません
- OM4 性能:最小の挿入損失で10mの範囲に最適化され,将来の800Gアップグレードをサポートします.
サービスとサポート
24時間/24時間技術コンサルティング,RMAサービス,ケーブルインフラ設計サポートを提供しています.各MFP7E10-N010は1年間の保証と100%工場テストによってサポートされています.大量注文で利用可能なカスタム長さ商品は当日発送を保証します. 送信機の互換性検証のための販売前のサポートは利用可能です.
よくある質問 (FAQ)
Q: このケーブルはどのトランシーバーに対応していますか?
A: その通りNVIDIA MMA4Z00-NS (ツインポート OSFP DR8),MMA4Z00-NS400 (OSFP),およびConnectX-7およびBlueField-3で使用されるMMA1Z00-NS400 (QSFP112) オプティカルモジュールのために設計されています.
Q:このケーブルは MPO/UPC コンネクタで使えますか?
A: その通り番号 APC (角) と UPC (超ポリッシュ) のコネクタは端面が違って,正しくマッチしない.常に APC と APC を使います.
Q:B型ケーブルと直線ケーブルの違いは何ですか?
A: その通りB型クロスオーバー (ファイバー1〜12) は,送信線1が受信線12と交配する光接受信機のピノウットに一致する.直線ケーブル (A型) は,同じピンレイアウトを持つ並列光学などの他のアプリケーションのために使用されます..
Q:このケーブルは 400Gイーサネットに対応していますか?
A: その通りはい, 400GBASE-SR8 と 800GBASE-SR8 を適切な 400G/800G オプティカルモジュールで使用するとサポートします.
Q: 設置中の最小の曲がり半径は?
A: その通り最小の曲がり半径は,ケーブルのどこでも30mmです.接続器の近くで鋭い曲がりを避けます.
予防措置と使用ガイドライン
- 使用前に清掃:MPO コンネクタを挿入する前に適切なワンクリッククリーナーで常に清掃します. 汚染がリンクエラーを引き起こす場合.
- 粉末キャップ:保護蓋を設置するまでは着用しておき,将来使用のために保管してください.
- ESDに関する意識このケーブルは受動的ですが,ESD感受性トランシーバーに接着できます.
- 曲がり半径:曲がり半径が30mmを超えないようにし,コネクタの緊張を避けるようにする.
- 互換性注文する前にトランシーバータイプ (APC vs UPC) を確認してください.このケーブルは APCのみです.
