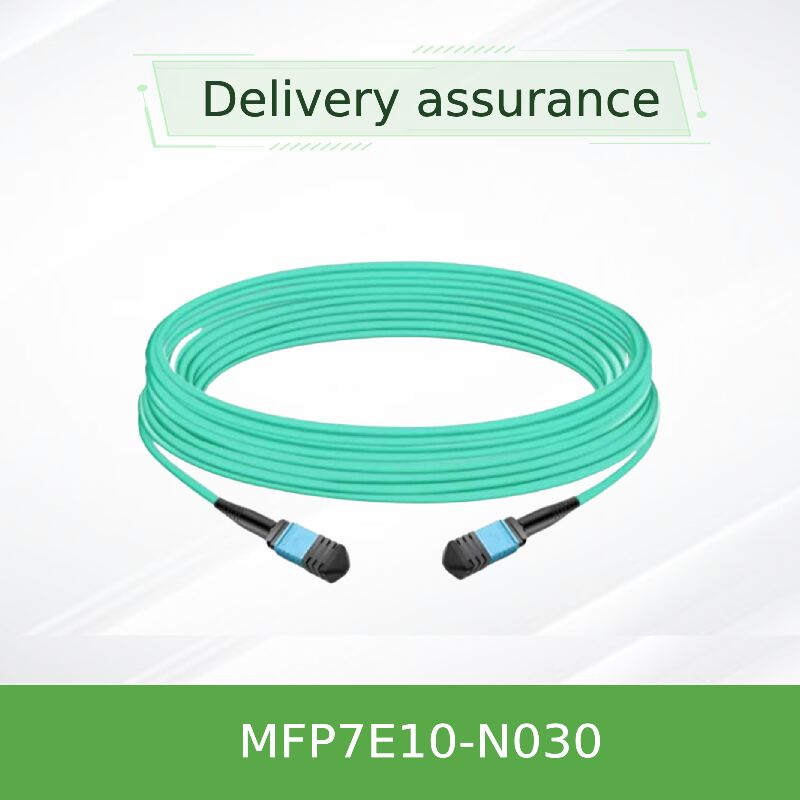

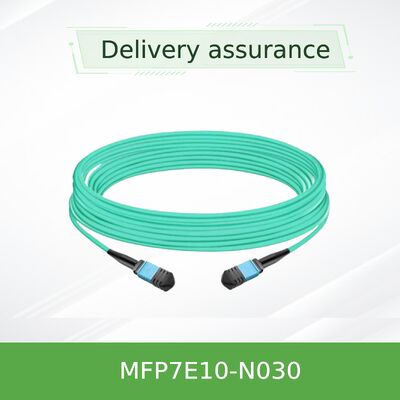

NVIDIA Mellanox MFP7E10-N030 30m MPO-12/APC マルチモード光ファイバーケーブル OM4 タイプB (800G/400G用)
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N030（980-9I557-00N030） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル: | MFP7E10-N030 | 長さ: | 30のM |
|---|---|---|---|
| ファイバーの種類: | マルチモードOM4 | コネクタ: | MPO-12/APC（女性） |
| 挿入損失: | ≤0.362dB | リターンロス: | 35 dB以上 |
| ハイライト: | Mellanox OM4 ファイバーケーブル 30m,MPO-12 APC マルチモードケーブル,800G 400G Mellanox 光ファイバー |
||
製品の説明
800GツインポートOSFPおよび400G QSFP112光トランシーバー、大規模InfiniBand NDRおよび400GbEデータセンターファブリック向けに最適化された、8本の有効ファイバーを備えた延長リーチ30メートルMPO-12/APCからMPO-12/APCマルチモード光ファイバーケーブル。
- MPO-12/APCメス-MPO-12/APCメス、8ファイバータイプBクロスオーバー構成
- 30メートル長、3.0mm径、LSZHアクアジャケット（OM4マルチモード）
- 800Gb/sツインポートOSFPおよび400Gb/s OSFP/QSFP112トランシーバーをサポート
- バックリフレクションを最小限に抑えるためのAPC（Angled Physical Contact）8°研磨
- 挿入損失 ≤0.35 + 0.0004*L dB、リターンロス ≥35dB
- 8ファイバータイプBクロスオーバー: ファイバー1は反対側の端のファイバー12に接続され、光トランシーバーの正しいTx-Rxアライメントを保証します。
- APC研磨: 8度の角度付き端面が反射光をレーザーキャビティから遠ざけ、長距離での100G PAM4/レーンでの信号整合性を維持するために重要です。
- OM4マルチモードファイバー: 挿入損失が少なく30mリーチに最適化された50/125μmファイバー。識別しやすいアクアジャケット。
- LSZHジャケット: データセンター環境での安全性を高めるための低煙ゼロハロゲン素材。
- 厳格なテスト: 挿入損失とリターンロスを100%テストし、信頼性の高い開梱直後のパフォーマンスを実現。
MFP7E10-N030は、IEC 61754-7（MPOコネクタファミリー）、GR-1435、およびANSI/TIA/EIA 604-5に準拠しています。8本の有効マルチモードファイバー（50/125μm OM4）とAPC 8°研磨を使用しています。タイプBクロスオーバー配線は、トランシーバーのピン配置ごとに正しいTx-Rxアライメントを保証します。互換性のある光モジュール（MMA4Z00-NS、MMA1Z00-NS）と使用する場合、InfiniBand NDR、400GbE、およびNVLinkプロトコルに適しています。
ツインポートOSFP 800Gトランシーバーでは、2つの4レーン光インターフェースが別々のファイバーを介して送受信します。MFP7E10-N030はタイプBクロスオーバー方式を採用しています。端子Aのファイバー1は端子Bのファイバー12に接続され、ファイバー2はファイバー11に接続されます。これにより、レーン1からの送信レーザーが反対側の端のレーン1の受光素子に整列します。8°の角度付き研磨（APC）は、反射光をレーザーキャビティから遠ざけ、信号の歪みを防ぎ、30メートルを超える距離で100G PAM4/レーンでの低ビットエラーレートを維持します。
- Quantum-2スイッチ間接続: ツインポートOSFP 800Gスイッチを最大30m離れた複数のラック間で接続します。
- スイッチからConnectX-7/BlueField-3への接続: 隣接するラックの400Gアダプター（OSFPまたはQSFP112）にToRスイッチをリンクします。
- NVLinkファブリック: NVLinkを介したファイバー接続によるGPUクラスターの光相互接続。
- ハイパースケールデータセンター: パッチパネルを使用した中距離ラック間光リンク。
| モデル | 長さ | コネクタタイプ | ファイバー数 | ファイバータイプ | ジャケット | 挿入損失 |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 m | MPO-12/APCメス | 8アクティブ+4非アクティブ | OM4 (50/125μm) | アクアLSZH、3.0mm | ≤0.35 + 0.0004*30 = ≤0.362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APCメス | 8アクティブ | OM4 | アクアLSZH | ≤0.354 dB |
| MFP7E10-N050 | 50 m | MPO-12/APCメス | 8アクティブ | OM4 | アクアLSZH | ≤0.37 dB |
注：動作温度0℃～70℃、保管温度-40℃～85℃。最小曲げ半径30mm。IEC 61754-7に基づくタイプBクロスオーバー。
- 銅ケーブルとの比較: より長いリーチ（30m）、低重量、優れたエアフロー、EMI耐性。
- APC研磨: UPCと比較して優れたリターンロス（≥35dB）、長距離での100G-PAM4リンクに不可欠。
- タイプBクロスオーバー: NVIDIAトランシーバーとのプラグアンドプレイ互換性。手動クロスオーバー不要。
- OM4パフォーマンス: 最小限の挿入損失で30mリーチに最適化され、将来の800Gアップグレードをサポート。
24時間年中無休の技術コンサルティング、RMAサービス、およびケーブリングインフラストラクチャ設計サポートを提供します。各MFP7E10-N030には1年間の保証と100%の工場テストが付いています。大量注文の場合はカスタム長も利用可能です。在庫品は即日発送を保証します。トランシーバーの互換性検証のためのプリセールスサポートも利用可能です。
Q: このケーブルはどのトランシーバーと互換性がありますか？
A: ConnectX-7およびBlueField-3で使用されるNVIDIA MMA4Z00-NS（ツインポートOSFP DR8）、MMA4Z00-NS400（OSFP）、およびMMA1Z00-NS400（QSFP112）光モジュール用に設計されています。
Q: このケーブルをMPO/UPCコネクタで使用できますか？
A: いいえ。APC（角度付き）とUPC（ウルトラポリッシュ）コネクタは端面が異なり、正しく嵌合しません。常にAPCとAPCを使用してください。
Q: タイプBケーブルとストレートケーブルの違いは何ですか？
A: タイプBクロスオーバー（ファイバー1から12）は、送信機レーン1が反対側の端の受信機レーン12に整列する光トランシーバーのピン配置に一致します。ストレートケーブル（タイプA）は、同じピンレイアウトのパラレルオプティクスなどの他のアプリケーション用です。
Q: このケーブルは400Gイーサネットと互換性がありますか？
A: はい、適切な400G/800G光モジュールと使用した場合、400GBASE-SR8および800GBASE-SR8をサポートします。
Q: 取り付け時の最小曲げ半径はどれくらいですか？
A: 最小曲げ半径はケーブル全体で30mmです。コネクタ付近での急激な曲げは避けてください。
- 使用前の清掃: 挿入前に必ず適切なワンクリッククリーナーでMPOコネクタを清掃してください。汚染はリンクエラーの原因となります。
- ダストキャップ: 取り付け直前まで保護キャップを装着し、将来の使用のためにキャップを保管してください。
- ESD対策: ケーブルはパッシブですが、ESDに敏感なトランシーバーに接続されるため、アース付きリストストラップを使用してください。
- 曲げ半径: 30mmの曲げ半径を超えないようにし、コネクタへの張力を避けてください。
- 互換性: 注文前にトランシーバータイプ（APC対UPC）を確認してください。このケーブルはAPC専用です。
