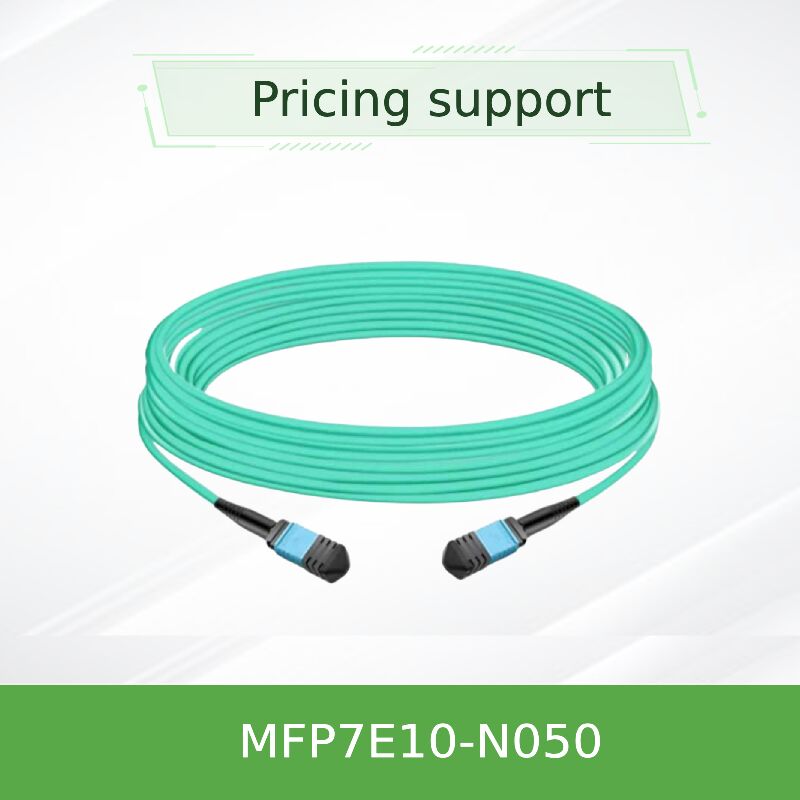

NVIDIA mellanox MFP7E10-N050 50m MPO-12/APC マルチモードファイバーケーブル OM4 800G/400G用タイプB
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N050（980-9I57Y-00N050） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル: | MFP7E10-N050 | 長さ: | 50のM |
|---|---|---|---|
| ファイバーの種類: | マルチモードOM4 | コネクタ: | MPO-12/APC（女性） |
| 挿入損失: | ≤0.37dB | リターンロス: | 35 dB以上 |
| ハイライト: | メラノックス OM4 マルチモードファイバーケーブル,NVIDIA メラノックス 50m MPO-12ケーブル,800G 400G 光ファイバーケーブル |
||
製品の説明
NVIDIA MFP7E10-N050 50m MPO-12/APC - MPO-12/APC マルチモード光ファイバーケーブル (アクティブファイバー8本) — 大規模InfiniBand NDRおよび400GbEデータセンターファブリックにおける長距離800GツインポートOSFPおよび400G QSFP112光トランシーバー向けに設計されています。
- MPO-12/APCメス - MPO-12/APCメス、8ファイバー タイプB クロスオーバー構成
- 長さ50メートル、直径3.0mm、LSZH アクアジャケット (OM4 マルチモード)
- NVIDIA光トランシーバーとのマルチモードファイバーにおける最大指定到達距離
- 角度付き物理コンタクト (APC) 8°研磨により、バックリフレクションを最小限に抑えます
- 挿入損失 ≤0.35 + 0.0004*L dB、リターンロス ≥35dB
- 8ファイバー タイプB クロスオーバー: ファイバー1は反対側の端のファイバー12に接続 — 光トランシーバーの正しいTx-Rxアライメントを保証します。
- APC研磨: 8度の角度付き端面が反射光をレーザーキャビティから遠ざけ、レーンあたりの100G PAM4信号の信号品質を最大距離で維持するために重要です。
- OM4 マルチモードファイバー: 50/125μmファイバーは、低挿入損失で50m到達距離に最適化されています。アクアジャケットで識別が容易です。
- LSZH ジャケット: 低煙ゼロハロゲン素材で、データセンター環境での安全性を向上させます。
- 厳格なテスト: 挿入損失とリターンロスを100%テストし、信頼性の高い開梱後パフォーマンスを実現します。
MFP7E10-N050は、IEC 61754-7 (MPOコネクタファミリー)、GR-1435、およびANSI/TIA/EIA 604-5に準拠しています。これは、アクティブマルチモードファイバー8本 (50/125μm OM4)とAPC 8°研磨を使用しています。タイプBクロスオーバー配線は、トランシーバーのピン配置に従って正しいTx-Rxアライメントを保証します。互換性のある光モジュール (MMA4Z00-NS, MMA1Z00-NS) と共に使用する場合、InfiniBand NDR、400GbE、およびNVLinkプロトコルに適しています。
ツインポートOSFP 800Gトランシーバーでは、2つの4レーン光インターフェイスが個別のファイバーを介して送受信します。MFP7E10-N050はタイプBクロスオーバー方式を採用しています。端Aのファイバー1は端Bのファイバー12に接続され、ファイバー2はファイバー11に接続されます。これにより、レーン1の送信レーザーが反対側の端のレーン12の受光器にアライメントされます。8°の角度付き研磨 (APC) は、反射光をレーザーキャビティから遠ざけ、信号の歪みを防ぎ、レーンあたりの100G PAM4信号を50メートルの全距離で低ビットエラーレートに維持します。
- Quantum-2 スイッチ間接続: 50m以内の複数のラックにわたるツインポートOSFP 800Gスイッチを接続します。
- スイッチからConnectX-7/BlueField-3への接続: 遠隔ラックの400GアダプターにToRスイッチをリンクします。
- NVLinkファブリック: 最大到達距離でNVLinkを介した光インターコネクションによるGPUクラスター。
- ハイパースケールデータセンター: パッチパネル (最大4つのコネクタジャンクション) を使用した長距離ラック間光リンク。
| モデル | 長さ | コネクタタイプ | ファイバー数 | ファイバータイプ | ジャケット | 挿入損失 |
|---|---|---|---|---|---|---|
| MFP7E10-N050 | 50 m | MPO-12/APCメス | アクティブ8本 + 非アクティブ4本 | OM4 (50/125μm) | アクア LSZH、3.0mm | ≤0.35 + 0.0004*50 = ≤0.37 dB |
| MFP7E10-N030 | 30 m | MPO-12/APCメス | アクティブ8本 | OM4 | アクア LSZH | ≤0.362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APCメス | アクティブ8本 | OM4 | アクア LSZH | ≤0.354 dB |
- 銅ケーブルとの比較: 最大到達距離 (50m) で、軽量、優れたエアフロー、完全なEMI耐性を実現します。
- APC研磨: UPCと比較して優れたリターンロス (≥35dB) で、最大距離での100G-PAM4リンクに不可欠です。
- タイプBクロスオーバー: NVIDIAトランシーバーとのプラグアンドプレイ互換性 — 手動クロスオーバー不要。
- OM4パフォーマンス: 最小挿入損失で50m到達距離に最適化され、フル800G帯域幅をサポートします。
- 使用前の清掃: 挿入前に必ず適切なワンクリッククリーナーでMPOコネクタを清掃してください — 汚染はリンクエラーの原因となります。
- ダストキャップ: 取り付け直前まで保護キャップを装着してください。後で使用するためにキャップを保管してください。
- ESD対策:ケーブルはパッシブですが、ESDに敏感なトランシーバーに接続されます — 接地されたリストストラップを使用してください。
- 曲げ半径: 30mmの曲げ半径を超えないでください。コネクタへの張力を避けてください。
- 互換性: 注文前にトランシーバータイプ (APC vs UPC) を確認してください — このケーブルはAPC専用です。
- パッチパネル: 50m仕様は最大4つのコネクタジャンクションを想定しています。追加のジャンクションは損失を増加させる可能性があります。
24時間年中無休の技術コンサルテーション、RMAサービス、および配線インフラストラクチャ設計サポートを提供します。各MFP7E10-N050には1年間の保証と100%の工場テストが付いています。大量注文の場合はカスタム長も可能です。在庫品は即日発送を保証します。トランシーバーの互換性確認とリンクバジェット計算のためのプリセールスサポートも利用可能です。
