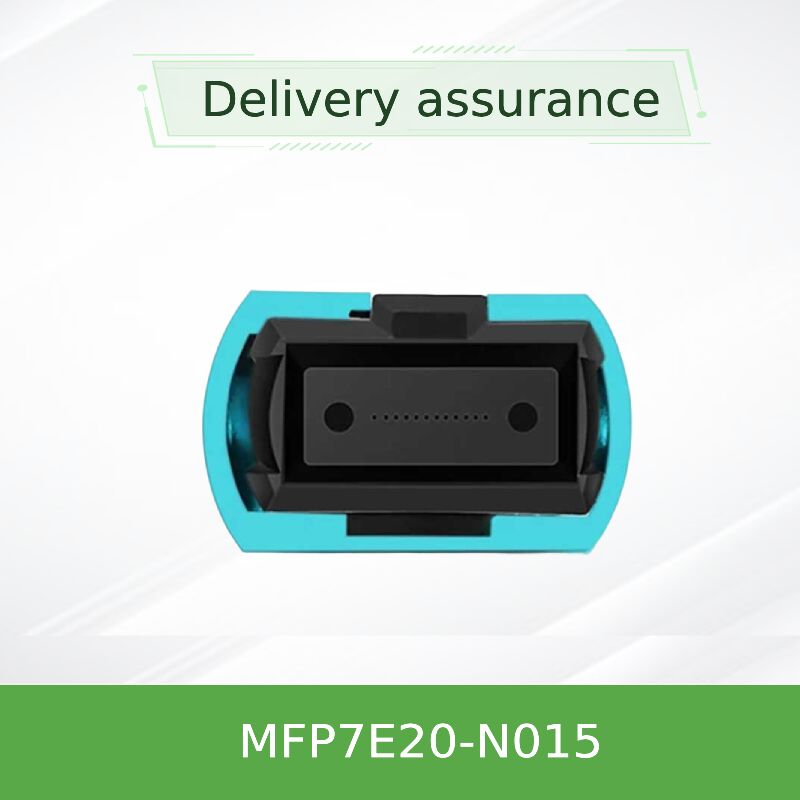

NVIDIA mellanox MFP7E20-N015 1:2 MPO/APC マルチモードファイバースプリッターケーブル 50m OM4 LSZH 400G OSFP/QSFP112 インターコネクト
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E20-N015 |
| 書類: | MFP7E20-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MFP7E20-N015 | 材質形状: | 丸線 |
|---|---|---|---|
| 許可された引張強度: | 1000n <10000n | 証明: | RoHS, CE, ISO9001, VDE, CCC |
| シース材質: | PVC | 長さ: | 15メートル |
| データレート: | 400GB/s | 起源: | インド /イスラエル /中国 |
| ハイライト: | メラノックス OM4 ファイバースプリッターケーブル,400G OSFPファイバー接続ケーブル,MPO/APC マルチモードスプリッタ 50m |
||
製品の説明
NVIDIA MFP7E20-N015 1:2 マルチモードファイバースプリッターケーブル
主要な利点:1×MPO-12/APCから2×MPO-12/APCのファンアウト構成で8つのアクティブマルチモードファイバー (50/125μm) を利用する.端が800G双ポートOSFPトランシーバーに接続する.2つのスプリットエンドは400G OSFPまたはQSFP112ネットワークインターフェースカードに接続するB型クロスオーバーワイヤリング,極低の挿入損失,最大50メートルの範囲は,現代データセンターにおける高密度ファイバー相互接続に理想的です.
- ✔ 突破型 デザイン
1×MPO/APC → 2×MPO/APC (8本の繊維 / 4本の線路) - ✔ 最大 距離
50m (OM4) / 30m (OM3) - ✔ プロトコル サポート
InfiniBand NDR / イーサネット / NVLink - ✔ LSZH ジャケット
OFNR/LSZH 耐火性 安全性
主要 な 特徴
- MPO-12/APC 8°の角度で磨いた端面は反射を最小限に抑え (反射損失 ≥35 dB),優れた信号完整性を保証する.
- プッシュ・プル・ロックメカニズムは高密度のラックで迅速な解き放たれを可能にします.柔軟な丸いケーブルジャケットで30mmの最小の曲がり半径.
- テルコーディアGR-1435とIEC61754-7に準拠し,50/125μmマルチモードファイバー (OM3/OM4) で構築されている.
- タイプB 横断線:ピン1の送信繊維は,反対端のピン12の受信繊維と一致します.追加の構成は必要ありません.
- NVIDIAによって工場でテストされ,コンテクトX‐7 NICとBlueField‐3 DPUと互換性がある.
テクノロジーと標準
MPO/APC低損失光学エンジン:精密なアライナメント穴とガイドピンは,8°角の物理接触 (APC) 仕上げと組み合わせて,挿入損失を≤0.35 dB + 0.0004 × L (Lをメートルで表す) と最小限にする.角度のある幾何学は,レーザー源から反射を効果的に逸らします信号の質は50m以上のリンクでも保たれる.
交差型 (B型) トポロジー:ファイバーは,最初のコネクタのレーン1 (送信) が反対のコネクタのレーン12 (受信) に映すように配置されます.このクロスオーバー・スキームは標準トランシーバー・ペアリングに必須であり,手動クロスオーバー・ケーブルなしで適切なTx·Rxアライナメントを保証する..
作業原理
ケーブルは受動光学スプリッター/コンバイナーとして機能する.800G双ポートOSFP側では,単一のMPOコネクタには4つの送信ファイバーと4つの受信ファイバー (合計8つのファイバー) が配置されている.これらの8つの繊維は4つの2つのグループに分かれます (2 Tx + 2 Rx各支線) そして分割端の2つのMPOコネクタにルーティングされます.各ブランチは2本のファイバーの送信ペアと2本のファイバーの受信ペアを提供し,フルデュプレックス200G PAM4信号を可能にします. ファイバーは"B型"交差されているため,トランシーバー A ̇s レーン 1 から光信号は自動的に トランシーバー B ̇s レーン 12 に着陸します電気処理なしで接続を完了します
アプリケーションと典型的な展開
- 800G双ポート OSFP DR8トランシーバー (例えば,NVIDIA MMA4Z00-NS) を,計算またはストレージサーバーの2つの別々の400G OSFPまたはQSFP112 NICへのスイッチで相互接続する.
- 一方向に2本のファイバーのみを使用した200Gの光学リンクを可能にする
- AIやクラウドデータセンターにおける高速なリーフ・スピントポロジーで,短距離 (50m) のマルチモード接続が十分である.
- NVLinkまたはInfiniBandクラスタは,ツインポートモジュールから信頼性の高い低レイテンシーファイバーファイアアウトを必要とする.
テクニカル仕様
| パラメータ | 値/範囲 |
|---|---|
| コネクタタイプ | MPO-12/APC 女性 (すべての端) |
| 繊維数/グレード | 8繊維,50/125 μm OM3 (≤30 m) /OM4 (>30 m) |
| 動作温度 | 0°Cから70°C |
| 貯蔵温度 | -40°Cから85°C |
| 挿入損失 (IL) | ≤0.35 + 0.0004×L (L=長さメートル) dB |
| リターン損失 (RL) | ≥35 dB |
| ケーブル直径 | 3.0 ± 0.2 mm |
| 曲線半径 | 30mm (ケーブルのどこでも) |
| ジャケット素材 | アクア LSZH / OFNR |
注文&選択表
| 部分番号 | 長さ | 繊維の種類 | コネクタ | 互換性のあるトランシーバー |
|---|---|---|---|---|
| MFP7E20-N003 | 3m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N005 | 5m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N010 | 10m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N015 | 15m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N030 | 30m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N050 | 50m | OM4 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
*すべてのケーブルは受動型であり,B型クロスオーバーで,NVIDIAの緑色のコネクタシェル (MPO-12/APC) が搭載されています.
なぜMFP7E20-N015を選んだのか?
- 800G ツインポート OSFP に最適化:直線MPOケーブルとは異なり,このスプリッターケーブルは,2つの独立した400Gネットワークカード (または1つの400Gカードと1つの200Gカード) を供給することによって,ダブルレート800Gトランシーバーの完全な可能性を解き放つ.
- 優れた信号品質:8° APCポーチは,古い100G/200Gリンクで使用される典型的なUPC (超フラット) コネクタよりもはるかに優れた35dB以上のリターン損失を保証します.
- レーンあたり200Gの未来準備各方向に2本のファイバーを搭載し,ネイティブで200G PAM4シグナリングをサポートしています.
- 耐久性と安全性LSZHジャケットは火災の場合毒性排出を削減し,テルコルディアGR‐1435資格は長期にわたる機械的信頼性を保証します.
サービスとサポート
- 使用可能:MFP7E20-Nxxx (3mから50m) の全シリーズを含む100万米ドル以上の在庫が出荷準備中です
- 保証:すべてのケーブルは,材料や工芸の欠陥に対する製造者の限定保証付きです.
- 技術サポート:24/7 販売前後相談 ケーブルガイドや互換性検証のためにネットワーク専門家に連絡してください.
- ロジスティック世界中に迅速な配達 正確な追跡 24時間以内に注文処理
よく 聞かれる 質問
Q: このケーブルをQSFP112ネットワークカードで直接使用できますか?
A: はい,スプリットエンド (2×MPO/APC) は,MPO‐12/APC容器を持つOSFPとQSFP112トランシーバーの両方にマッチします.例えばNVIDIA MMA1Z00‐NS400 QSFP112モジュールです.
Q: MFP7E20-N015と標準の直線MPOケーブルの違いは何ですか?
MFP7E20‐N015は,双ポートOSFPモジュールのために特別に設計されたファナウット (1:2) ケーブルです.8本の繊維を4本ずつ2つのグループに分割する.
Q: このケーブルには電源や信号の調節が必要ですか?
A:いや,パッシブ光ケーブルです 電子機器も電源も使えません
Q: InfiniBand NDR 400Gb/s NIC と互換性があるか?
A: はい.ConnectX‐7 NDR 400G OSFP/QSFP112 アダプターとBlueField‐3 DPUで広く使用されています.
Q: MPO/APCのコネクタをどうやって掃除しますか?
A: 角度で磨いたコネクタのために設計されたMPOクリーナーまたはロールベースのクリーナーを使用します.使用していないときは常にダストキャップを入れます.
重要 な 予防策
- 互換性MPO‐12/APC容器 (緑色シェル) を搭載したトランシーバーのみ使用します.MPO‐12/UPC (青色) ポートに押し入れないでください.角度不一致により両コネクタが損傷します.
- 環境問題動作温度 0~70°C 湿度 10~85% 凝縮しない.液体への接触を避ける.
- ESD 警告:ケーブル自体はESDに敏感ではないが,接続するトランシーバーはそうである. 設置中にESD接地手順に従ってください.
- 曲がり半径:微細な裂け目や弱さを増やすため,ケーブルを30mm以上強く曲がらせてはならない.
- FCCクラスA:この製品は商業用/産業用に使用されます.住宅環境では,無線通信の干渉を引き起こす可能性があります.
