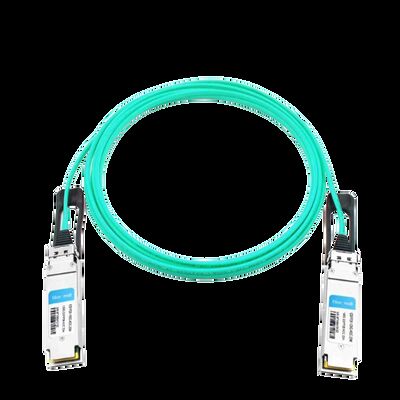

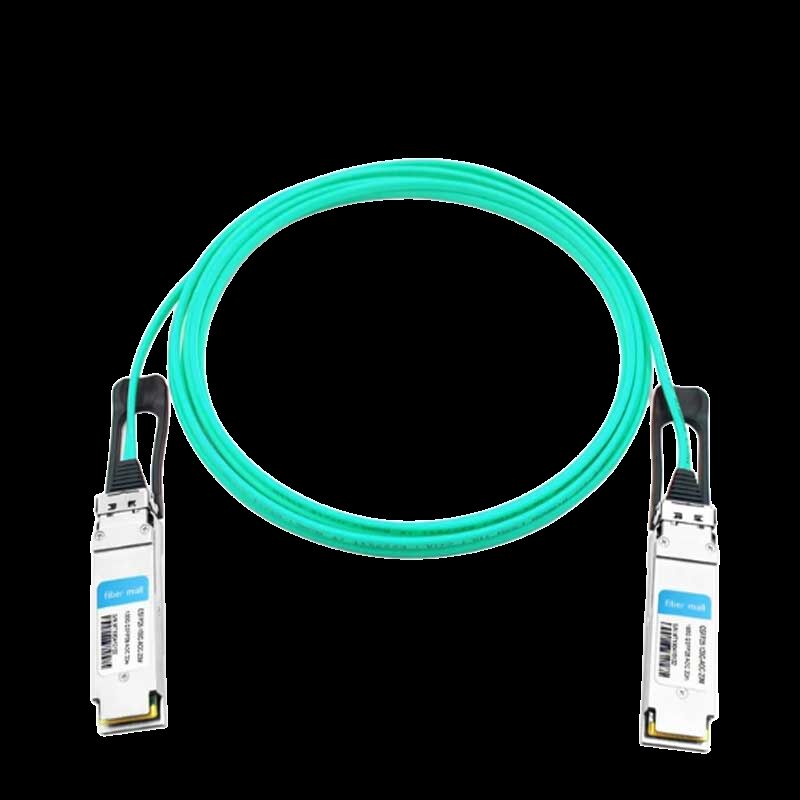

メラノックス MFA1A00-E020 100Gb/s QSFP28 EDR アクティブ オプティカルケーブル 20m インフィニバンド LSZH VCSEL
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFA1A00-E020 |
| 書類: | MFA1A00-xxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | 長さ: | 20m |
| 供給電圧: | -0.3〜3.6V | データ入力電圧: | -0.3〜3.465V |
| 制御入力電圧: | -0.3〜4.0V | 損傷のしきい値: | 3.4dbm |
| ハイライト: | メラノックスQSFP28アクティブ光ケーブル,100Gb/s EDR インフィニバンドケーブル,20m LSZH VCSEL オプティックケーブル |
||
製品の説明
メラノックス MFA1A00-E020 100Gb/s QSFP28アクティブ光ケーブル
主要な利点:MFA1A00-E020は,InfiniBand EDR 100Gb/s システム向けに設計されたVCSELベースのアクティブ光ケーブルである.予測可能な低レイテンシーを提供し,端末あたりわずか2.2W (リタイミングを含む) を消費する.距離を最大100mまでサポートします. pasive DACの制限をはるかに超えています.. ホットプラグ可能なQSFP28コネクタ,統合されたリタイミング,およびプログラム可能な信号コンディショニングにより,高性能コンピューティングおよび密度の高いデータセンターのファブリックに好ましい選択となっています.
- ✔ データ 速さ
100Gb/s (4×25G NRZ) - ✔ 広める
20メートル (OM3/OM4 MMF) - ✔ 電力 消費
2.2W 典型的な (再開) - ✔ プロトコル
インフィニバンド EDR / 100GbE
主要 な 特徴
- 各端に4つのマルチモードファイバートランシーバーがあり,それぞれ26Gb/sに対応し,EDR信号のヘッドルームを保証します.
- 送信機と受信機の両方のレーンごとに選択可能なリタイミング 25~26Gbps;リタイミングを無効にしたとき,自動交渉により低速に対応する.
- プログラム可能な受信機出力幅と前注力 プログラム可能なトランスミッター入力均衡器とスクッチ
- 標準 SFF-8665 に準拠する QSFP28 電気インターフェース; SFF-8636 による I2C 管理
- BERは1E-15より良く,LSZH (低煙ゼロハロゲン) ジャケット,RoHS対応.
テクノロジーと標準
VCSEL + DSP アーキテクチャ:MFA1A00-E020の各端には,4つの850nmVCSEL配列と対応するPIN検出器が組み込まれています. 搭載されたリタイミング機能 (CDR) は,TxとRxの両方の信号眼を浄化します.ビットエラー率を10−15以下に保つ間,ケーブルが範囲を拡大できるようにするプログラム可能な入力均衡器はPCBの痕跡損失を補償し,出力前強調は,InfiniBandマスクの厳格な要求を満たすために信号を形作ります.
管理と診断:I2Cインターフェース (SFF‐8636) を通して,ホストは温度,電圧,光電源モニターを読み取ることができます.任務に不可欠なリンクの微調整を可能にする.
作業原理
MFA1A00-E020は,ホストQSFP28ポートから電動25GNRZ信号を4つのVCSELレーザーを使用して光信号に変換する.この光学信号は,平行マルチモードファイバーを通って遠隔端まで移動します内部クロックとデータ復元 (CDR) 回路がシグナルを再時間化するために有効にすることができます.電気インターフェースに蓄積されたジッターを排除するケーブルが"アクティブ"であるため,ホストスロットによって提供される3.3Vを超えた外部電源は必要なく,すべての光学変換はコネクタハウジング内で行われます.
アプリケーションと典型的な展開
- HPC環境におけるInfiniBand EDRクラスタ (トップ500スーパーコンピュータ,研究ラボ)
- 100G イーサネット 仮想化データセンターにおける葉・脊髄相互接続
- 高出力 NVMe-over-Fabrics のためのストレージとスイッチの接続性
- DACケーブルが重すぎたり,範囲が限られている場合 (20mから100m) の短距離光学接続.
テクニカル仕様
| パラメータ | 値/範囲 |
|---|---|
| 形状因数 | QSFP28 (SFF-8665に対応する) |
| データレート | 103.125Gb/s (4×25.78125G NRZ) |
| 繊維の種類 | 多モード (MMF) 50/125μm OM3/OM4 |
| 最大長さ | MFA1A00-E020として100m (OM4) 20m |
| 供給電圧 | 3.135V ¥3.465V |
| 権力 の 消耗 | ≤2.5W (最大,再開),1.8W (典型,再開) |
| 動作温度 | 0°Cから70°C |
| BER | <1E-15 |
| 経営 | I2C (SFF-8636),デジタル診断 |
選択表 (部分)
| 部分番号 | 長さ | コネクタ | ジャケット | 適用する |
|---|---|---|---|---|
| MFA1A00-E001 | 1m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E005 | 5m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E010 | 10m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E020 | 20m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E050 | 50m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E100 | 100m | QSFP28 | LSZH | インフィニバンドEDR / 100GbE (OM4) |
なぜMFA1A00-E020を選んだのか?
- エクステンデッドリーチ vs DAC:20mで,それは簡単にラックトップから行末までの距離をカバーします. 消極的な銅ケーブルは信号リピーターを必要とし,または大きすぎます.
- インテグレテッド・リタイミングMFA1A00シリーズは,受動または線形AOCとは異なり,すべての4レーンで実際のCDR回路を含み,ジッターをなくし,厳格なInfiniBand EDRマスクに準拠することを保証します.
- クラスで最低のパワー:2.2W典型 (リタイミングを含む) は,高密度スイッチおよびネットワークカードの熱負荷を軽減し,全体的なデータセンターPUEに貢献する.
- プログラム可能な信号コンディショニングI2C による精細調整同調とプレ強調は,辺縁リンクやカスタムシステム統合のトラブルシューティングに貴重なものです.
サービスとサポート
- インベントリー:1mから100mまでのMFA1A00‐Exxxシリーズを含む100万米ドル以上のストック.
- 保証:1年限りのハードウェア保証 (部品の修理/交換)
- 技術サポート:導入や互換性に関する 24時間/24時間の技術支援
- 配達:リアルタイムトラッキングでグローバル送料 24時間以内にほとんどの注文が完了します
よく 聞かれる 質問
Q: MFA1A00-E020は標準100Gイーサネットスイッチで動作していますか?
A: はい,100GBASE-SR4に完全対応しており,100Gイーサネット (4×25G NRZ) をサポートするすべてのQSFP28ポートで使用できます.
Q: この"アクティブ光ケーブル"と別々の繊維を備えた"プラグイン可能な光学モジュール"の違いは何ですか?
A: MFA1A00‐E020には,光学がファイバーに永久に固定され,密封された,工場で製造されたソリューションで,通常は別々のトランシーバーやパッチコードよりも安価で,より簡単に展開できます.
Q: 遅延が低くなって欲しい場合は,リタイミングを無効にすることができますか?
A: はい,I2C経由でレーンごとにリタイミングを無効にすることができます.リタイミングなしでは,電力は ~1.5Wに低下し,遅延は方向性あたり ~10 ns減少します.
Q:ケーブルは方向性がありますか?
A: いいえ,両方向で,両方向に接続できます.電子機器と光学は両端で同じ働きをしています.
Q:20mモデルには どんな繊維が入っていますか?
A: MFA1A00-E020は,既存のMMFインフラストラクチャとの互換性を確保するために,長さ最大100mまでOM3マルチモードファイバー (50/125μm) を使用します.
重要 な 予防策
- ESD 感受性:QSFP28コネクタは,ケーブル組み立てが頑丈であるにもかかわらず,静的感受性のあるコンポーネントを含んでいます.接地された手首ストラップを使用して操作し,抗静的マットに置きます.
- 曲がり半径:光学損傷を避けるため,繊維を30mmより強く曲がらせないでください.
- 温度範囲:0~70°Cの気温内でのみ操作する.極端な温度への長期的曝露は,VCSELの寿命を低下させる可能性がある.
- 接続器の清掃:各挿入前にMPO型コネクタ (QSFP28ケージ内側) を検査し清掃する.
- クラス1レーザー製品:IEC 60825-1 に準拠する.開き口に直接的に目を通さないようにする.
