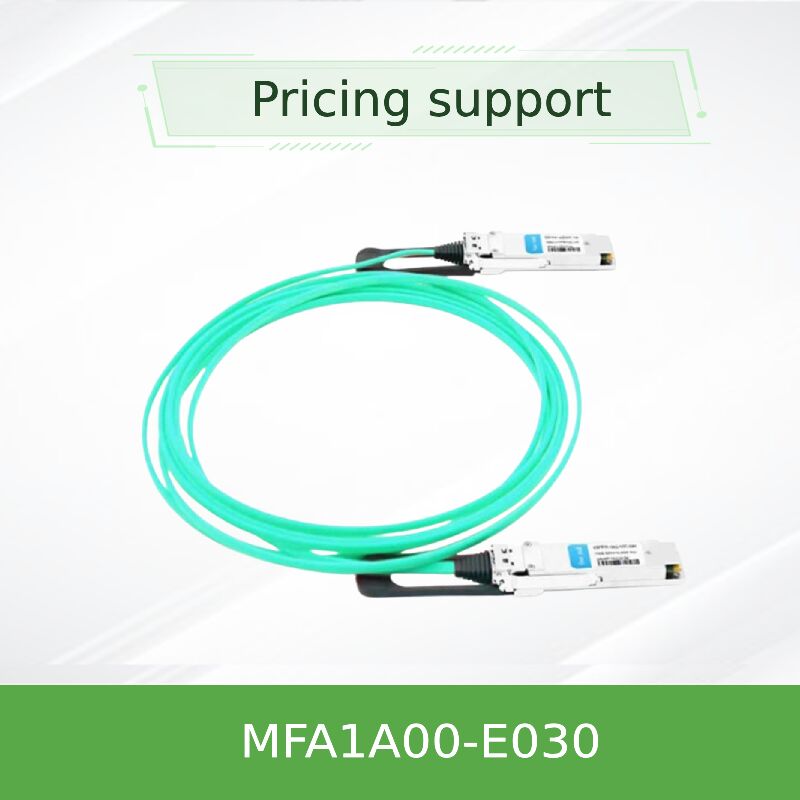

メラノックス MFA1A00-E030 100Gb/s QSFP28 EDRアクティブ光ケーブル 30m インフィニバンド LSZH VCSEL
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFA1A00-E030 |
| 書類: | MFA1A00-xxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| データレート: | 100Gb/sまで | コネクタの種類: | QSFP28 |
| 長さ: | 30メートル | 力: | 2.2W電力損失（タイプ、retimingの各端、） |
| Rohs準拠: | はい | 選択可能なretiming: | はい |
| ハイライト: | メラノックス QSFP28 100Gb/s オプティカルケーブル,インフィニバンドEDRアクティブ光ケーブル 30m,LSZH VCSEL メラノックス光ファイバーケーブル |
||
製品の説明
メラノックス MFA1A00-E030 100Gb/s QSFP28アクティブ光ケーブル
主要な利点:MFA1A00-E030は,InfiniBand EDR 100Gb/s環境のために設計されたVCSELベースのアクティブ光学ケーブルである.予測可能な超低レイテンシーを保証し,わずか2.8Gb/sを消費する.端あたり2W (再調節が有効)熱で接続可能なQSFP28コネクタ,組み込みリタイミング機能,プログラム可能な信号調節このAOCは,高性能コンピューティングクラスターや密集型データセンタートポロジーの最適な選択です.
- ✔ データ 速さ
100Gb/s (4×25G NRZ) - ✔ 広める
30m (OM3/OM4 MMF) - ✔ 電力 消費
2.2W 典型的な (再開) - ✔ プロトコル サポート
インフィニバンド EDR / 100GbE
主要 な 特徴
- 各端に4つの独立した多モードファイバートランシーバーがあり,それぞれが26Gb/sの動作に適しており,EDR信号の幅が広い.
- 送信機と受信機の両方に25~26Gbpsで1レーンごとに選択可能な再設定;再設定が回避された場合,自動的に低データレートに適応する.
- 完全にプログラム可能な受信機出力幅と前強調,プラスプログラム可能なトランスミッター入力均衡とスクッチ機能.
- 標準 SFF-8665 に準拠する QSFP28 電界面と I2C 管理 SFF-8636 仕様による.
- 1E-15未満のビットエラー率,低煙ゼロハロゲン (LSZH) ジャケット,RoHS準拠の施工.
テクノロジーと標準
先進的なVCSEL+CDRアーキテクチャ:MFA1A00-E030の各端には,4つの850nmVCSEL配列と対応するPIN光検出器が組み込まれています.レーンごとに組み込みクロックとデータ復旧 (CDR) 回路は,送信と受信の両方の信号をリタイムするために有効にすることができますプログラム可能なインプット・エクワライザーは,ホストボードの高周波損失を補償します.出力前強調は,InfiniBand EDRマスクの厳格な要件を満たすために信号を形づくります.
総合的なデジタル診断I2C インターフェイス (SFF-8636) を通して,ホストシステムは,温度,電源電圧,光学電源レベルのリアルタイムモニタリングにアクセスできます.均衡設定と出力スイングは動的に調整できますミッション・クリティカルなアプリケーションやリンク最適化のための微調整を可能にします.
作業原理
MFA1A00-E030は,ホストQSFP28ポートから入ってくる25GNRZ電気信号を4つの並列VCSELレーザーを使用して光信号に変換する.これらの光信号は,個々のマルチモードファイバーを介して遠隔端まで伝播します統合CDR回路は選択的にデータストリームを再タイムするために接続することができます.PCBの痕跡の損失やコネクタの反射によって引き起こされる信号の劣化を取り除くすべてのアクティブコンポーネントはホストスロットから標準3.3V電源を直接供給し,完全な光学変換はコネクタハウジング内で起こります.無事にプラグアンドプレイを体験できる.
アプリケーションと典型的な展開
- HPC環境におけるInfiniBand EDRクラスタ (トップ500スーパーコンピュータ,研究機関,シミュレーションラボ)
- 100G イーサネットは仮想化データセンターとクラウドプロバイダネットワーク内で 葉の骨組みの相互接続です
- NVMe-oFと分散ファイルシステムのための高出力ストレージ・スイッチ接続性.
- DACケーブルが重すぎたり,柔軟性がないか,または短距離に制限されている場合の短距離から中距離の光学リンク.
テクニカル仕様
| パラメータ | 値/範囲 |
|---|---|
| 形状因数 | QSFP28 (SFF-8665に対応する) |
| データレート | 103.125Gb/s (4×25.78125G NRZ) |
| 繊維の種類 | 多モード (MMF) 50/125μm OM3/OM4 |
| 最大長さ | MFA1A00-E030として100m (OM4で) 30m |
| 供給電圧 | 3.135V ¥3.465V |
| 権力 の 消耗 | ≤2.5W (最大,再開),1.8W (典型,再開) |
| 動作温度 | 0°Cから70°C |
| BER | <1E-15 |
| 経営 | I2C (SFF-8636),デジタル診断 |
選択表 (部分)
| 部分番号 | 長さ | コネクタ | ジャケット | 適用する |
|---|---|---|---|---|
| MFA1A00-E001 | 1m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E005 | 5m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E010 | 10m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E020 | 20m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E030 | 30m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E050 | 50m | QSFP28 | LSZH | インフィニバンド EDR / 100GbE |
| MFA1A00-E100 | 100m | QSFP28 | LSZH | インフィニバンドEDR / 100GbE (OM4) |
なぜMFA1A00-E030を選んだのか?
- DACの拡張範囲:このAOCは30メートルで,パッシブな銅ケーブルがアクティブリピーターを必要とし,または路由が面倒になるような場所から,ラックの上部から排末までの距離を簡単に延ばします.
- 真のリタイミング能力:MFA1A00シリーズは,受動式または線形光学ソリューションとは異なり,すべての4レーンに専用CDR回路を搭載し,InfiniBand EDR信号完整性規格に準拠することを保証します.
- 業界をリードする電力効率:典型的な 2.2W の消費量 (再定時が有効) で,高密度スイッチとネットワークカードの熱負荷を最小限に抑え,データセンターのPUEを改善する.
- フィールドプログラム可能な信号最適化I2C インターフェースによる精細調整同調とプレアミサ 限界リンクやカスタムシステム統合のトラブルシューティングのための貴重なツール
サービスとサポート
- インベントリー:1mから100mまでの長さのMFA1A00‐Exxxシリーズを含む1,000万米ドル以上のストック保有.
- 保証:部品の修理や交換をカバーする1年間の限られたハードウェア保証
- 技術サポート:導入,互換性,トラブルシューティングに関する 24 / 7 エンジニアリングサポート
- 配達:リアルタイムトラッキングによるグローバル配送 24時間以内にほとんどの注文が完了します
よく 聞かれる 質問
Q: MFA1A00-E030は標準100Gイーサネットスイッチと互換性がありますか?
A: はい, 100GBASE-SR4 仕様に完全に適合し,100G イーサネット (4×25G NRZ) をサポートする QSFP28 ポートでシームレスに動作します.
Q: このアクティブ・オプティック・ケーブルは,別々のオプティック・モジュールとパッチコードと何が違うのでしょうか?
A: MFA1A00‐E030は,ファイバーに永久に固定された光学を備えています.工場で完成した組み立てで,通常は外部ファイバーを持つ離散トランシーバーよりもコスト効率が高く,配備が簡単です.
Q: 再設定を無効にすることで,遅延がさらに低くなることはできますか?
A: はい. I2C コントロールでレーンごとにリタイミングを無効にすることができます.リタイミングをオフにすると,消費電力は約1.5Wに低下し,遅延は方向ごとに約10ns減少します.
Q:ケーブルは方向性があるか? それとも特定の方向性が必要ですか?
A: いいえ,ケーブルは両方向で,どちらの方向にも接続できます.電子機器と光学コンポーネントの両端で自動交渉ができます.
Q:30mモデルには どんな繊維が使われていますか?
A: MFA1A00-E030は,既存のマルチモードファイバーインフラストラクチャとの完全な互換性を確保するために,長さ最大100mでOM3マルチモードファイバー (50/125μm) を利用しています.
重要 な 予防策
- ESD 感受性:QSFP28コネクタは,機械的に頑丈であるにもかかわらず,静的感受性のあるコンポーネントを含んでいます.常に接地された手首ストラップと抗静的マットを使用して操作します.
- 最小曲がり半径:光学的な劣化や永久的な損傷を防ぐために,繊維を30mmより強く曲がらせないでください.
- 温度範囲:0~70°Cの気温範囲内でのみ操作する.この範囲を超えた長期間の曝露は,VCSELの信頼性に影響を与える可能性があります.
- 接続器の清掃:QSFP28ケージ内の光学コンタクトを検査し,承認された光学クリーナーを使用して,挿入するたびに清掃する.
- クラス1レーザー製品:IEC 60825-1 に準拠する.開き口に直接的に目を通さないようにする.
