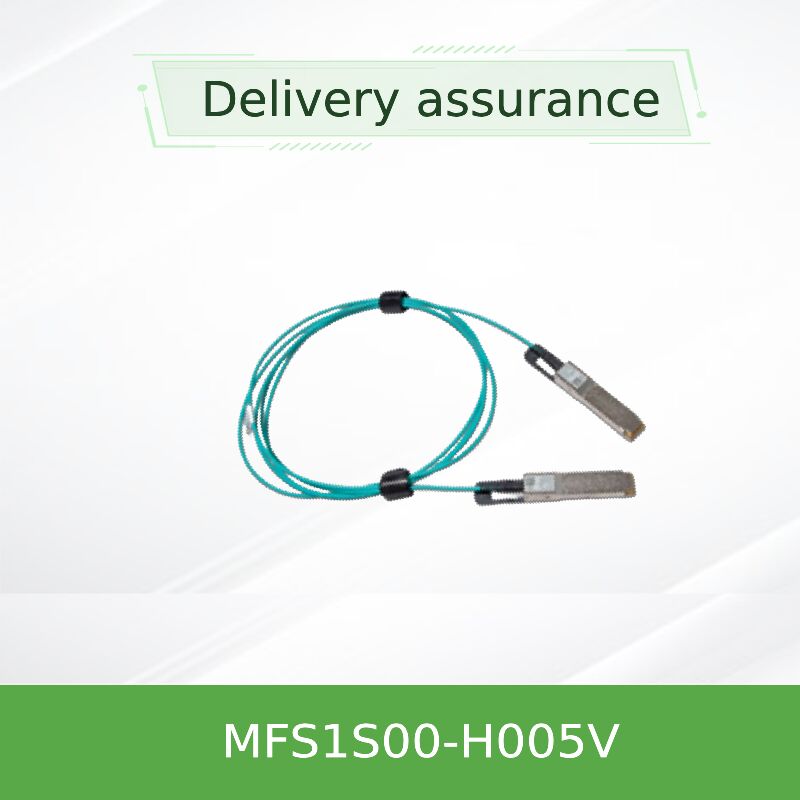

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 アクティブ オプティカルケーブル 5m AOC HDR InfiniBand

VCSELテクノロジーを採用した高性能5メートルアクティブ光ケーブル。HDR InfiniBandおよび200GbEデータセンター相互接続向けに、低消費電力と優れた信号整合性を備え、マルチモードファイバーで200Gb/sのスループットを実現します。

• 片側あたり4x 50Gb/s PAM4レーンで200Gb/sの集約帯域幅
• 長さ5メートル、直径3.0mm、LSZH定格デュプレックスファイバージャケット
• InfiniBand HDR (200Gb/s) および 200ギガビットイーサネットをサポート
• プログラム可能なRx出力振幅とプリエンファシス | レーンごとのリタイミング
• ホットプラグ対応QSFP56フォームファクタ、SFF-8665準拠、片側あたり標準5.0W消費電力

• 200Gb/sスループット: 1方向あたり4つの50Gb/s PAM4チャネル、集約200Gb/sフルデュプレックス。
• VCSELテクノロジー: 信頼性の高い低コストマルチモード伝送のための垂直共振器面発光レーザー。
• リタイミング機能: 最適な信号コンディショニングのために、最大50Gb/sの全レーンで選択可能なリタイミング。
• デジタル診断モニタリング (DDM): 光パワー、温度、電圧、バイアス電流のリアルタイム監視。
• プログラム可能なイコライゼーション: リンク最適化のためのTx入力イコライゼーションとRx出力プリエンファシス。

MFS1S00-H005Vは、SFF-8665(QSFP56電気) および SFF-8636(管理インターフェース) に準拠しています。マルチモードファイバー (OM3/OM4) 上で 4x 50Gb/s PAM4変調を使用します。 InfiniBand HDR(IBTA 1.5) および 200GBASE-SR4イーサネットをサポートします。レーンごとに統合された CDR (クロック・データ・リカバリ)は、レート選択機能により25.78125 GBd NRZ (EDR) または26.5625 GBd PAM4 (HDR) に対応します。RoHS準拠。

MFS1S00-H005Vは、ホストからの電気的な50Gb/s PAM4信号を、片側で4つのVCSELレーザーを使用して光信号に変換します。これらの信号はマルチモードファイバーを伝送され、反対側でフォトディテクターによって電気信号に再変換されます。統合されたリタイミング機能は、CDR回路を使用して信号を再コンディショニングし、ジッターを低減して伝送距離を延長します。デジタル診断はリンクの状態を継続的に監視し、I²Cインターフェースを介してリアルタイムのフィードバックを提供します。

• InfiniBand HDRファブリック: QM8700/QM8790スイッチとConnectX-6/7アダプターを接続します。
• 200GbEネットワーク: Spectrum SN3700/SN4600スイッチと接続し、高帯域幅イーサネットを実現します。
• トップオブラックスイッチからサーバーへ: 低遅延で最大5mの短距離ラック接続。
• ストレージクラスター: RDMA over Converged Ethernet (RoCE) および NVMe-oF デプロイメント。

注: 動作温度 0℃～70℃、保管温度 -40℃～85℃。最小曲げ半径 30mm。より長い長さ (H050V, H100V) で最大100mの到達距離をサポートします。

• パッシブ銅線との比較: より長い到達距離 (5m～100m)、軽量、優れたエアフロー、EMI耐性。
• アクティブ銅線 (ACC) との比較: 光ソリューションはガルバニック絶縁と長距離オプションを提供します。
• 統合リタイミング: 標準AOCよりも信号品質とジッター性能を向上させます。
• 完全なDDMサポート: プロアクティブなメンテナンスのためのリアルタイム光パワーと温度監視。

24時間365日の技術コンサルテーション、RMAサービス、ケーブリングインフラストラクチャ設計サポートを提供します。各MFS1S00-H005Vには1年間の保証と100%の工場テストが付いています。大量注文の場合はカスタム長も可能です。在庫により、在庫品は即日発送されます。トランシーバー互換性検証のためのプリセールスサポートも利用可能です。

A: はい、適切なモードで使用すれば、ConnectX-6 (HDR) およびConnectX-5 (EDR) アダプターと完全に互換性があります。

A: はい、適切なレート選択設定により、2x50G PAM4モードまたは4x25G NRZモードで動作させることで100GbEをサポートします。

A: MFS1S00シリーズは、-H100Vモデルで最大100mをサポートします。5mバージョンは、ラック内接続に最適です。

A: いいえ、プラグアンドプレイです。ケーブルはホストとプロトコルおよび速度を自動ネゴシエートします。

A: 最小曲げ半径は30mmです。信号整合性を維持するために、急激な曲げは避けてください。

• ESD感度: QSFPケージに挿入する際は、アース付きリストストラップを使用してください。コネクタは保護キャップ付きで出荷されます。取り付け直前にのみ取り外してください。
• 使用前の清掃: 挿入する前に、必ず適切なワンクリッククリーナーで光コネクタを清掃してください。汚染はリンクエラーの原因となります。
• 曲げ半径: 30mmの曲げ半径を超えないでください。コネクタへの張力を避けてください。
• 動作温度: 周囲温度が0℃～70℃の範囲内であることを確認してください。
• 保管: -40℃～85℃の清潔で乾燥した環境で保管してください。
