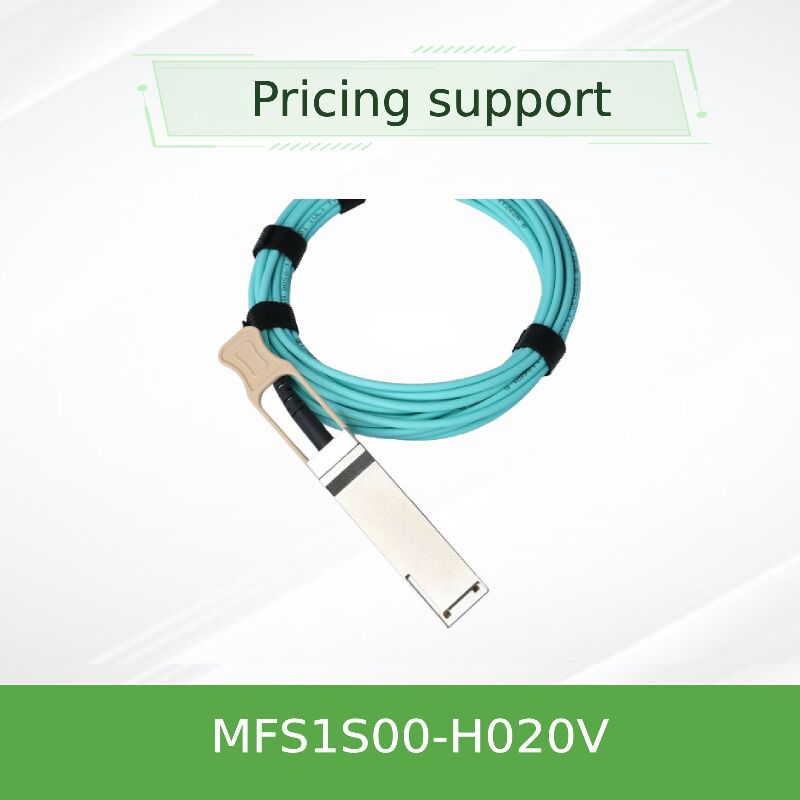

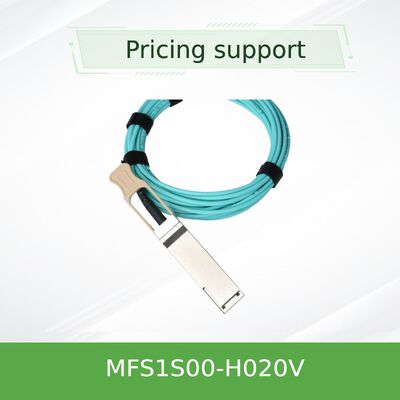

NVIDIA Mellanox MFS1S00-H020V 200Gb/s QSFP56 アクティブ光ケーブル 20m AOC (HDR InfiniBand用)

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• 200Gb/s の総帯域幅が 4 x 50Gb/s の PAM4 レーンで
• 20m長,直径3.0mm,LSZH級デュプレックス繊維ジャケット
• InfiniBand HDR (200Gb/s) と200ギガビットイーサネットをサポート
• 完全デジタル診断監視 (DDM):光電源,温度,電圧,偏差電流
• ホットプラグ可能なQSFP56形状要素,SFF-8665対応,端あたり5.0Wの典型的な電源

• 200Gb/s トランスフット:各方向に4つの50Gb/s PAM4チャネル,合計200Gb/s フルデュプレックス
• VCSEL テクノロジー垂直空洞表面発光レーザー 20m以上で信頼性があり低コストなマルチモード送信
• 復刻能力:選択可能なリタイミング 50Gb/sまでのすべてのレーンで,最適な信号条件付けのために.
• デジタル診断監視 (DDM):プロアクティブメンテナンスのための光学電源,温度,電圧,バイアス電流のリアルタイムモニタリング
• プログラム可能な均衡:リンク最適化のためのTx入力均衡とRx出力前強調

MFS1S00-H020VはSFF-8665(QSFP56電気) とSFF-8636(管理インターフェース)4×50Gb/s PAM4 モジュレーションマルチモードファイバー (OM3/OM4) をサポートする.インフィニバンド HDR(IBTA 1.5) と200GBASE-SR4イーサネット 統合CDR (クロックとデータ復元)レーンごとに 25.78125 GBd NRZ (EDR) または 26.5625 GBd PAM4 (HDR) のレート選択. RoHS対応.

MFS1S00-H020Vは,ホストからの電気的50Gb/s PAM4信号を片端に4つのVCSELレーザーを使用して光信号に変換する.この信号はマルチモードファイバーで移動し,向こう端の光検出器によって電気に変換されます. 統合された復刻機能CDR回路を用いて信号を再調節し,ジッターを軽減し,範囲を拡大します.デジタル診断はリンクの健康状態を継続的に監視します.リンク最適化と故障予測のためのI2Cインターフェースを通じてリアルタイムフィードバックを提供.

• インフィニバンドHDRファブリック:QM8700/QM8790 スイッチを複数のラックで ConnectX-6/7 アダプターに接続する.
• 200GbEネットワーク:リンクスペクトル SN3700/SN4600 スイッチは,高帯域幅Ethernetを 20mまで利用する.
• 上から隣のラック:隣接ラック間の中距離接続
• ストレージ・クラスター:RDMA over Converged Ethernet (RoCE) とNVMe-oFのデプロイには,より長い範囲が必要です.

注:動作温度0°Cから70°C,保存 -40°Cから85°C.最小曲がり半径30mm.より長い長さ (H050V,H100V) で最大100mの範囲をサポートします.長さ許容:20mの長さで±0.5m.

• パッシブコッパー:軽量化され,空気流が良くなり,EMIの完全な免疫力があります
• 活性銅 (ACC):光学的なソリューションは電磁隔離と長距離能力を提供します
• インテグレテッド・リタイミング標準のAOCよりも 20m離れた距離で信号品質とジッター性能を向上させる
• 完全なDDMサポート:プロアクティブのメンテナンスと故障予測のためのリアルタイム光学電源と温度監視
• 中途半端の柔軟性:隣接するラックや通路間の接続に最適です.

24時間/24時間技術コンサルティング,RMAサービス,ケーブルインフラ設計サポートを提供しています.各MFS1S00-H020Vは1年間の保証と100%工場テストによってサポートされています.大量注文で利用可能なカスタム長さ. 私たちの在庫は,在庫のアイテムを同じ日に発送することを保証します. トランシーバー互換性検証とリンク予算計算のための販売前のサポートは利用できます.

A: その通りはい,ConnectX-6 (HDR) とConnectX-5 (EDR) アダプタと完全に互換性があります. 20mの範囲は,HDRの光学予算に適しています.

A: その通りはい,適切な速度選択設定で 2x50G PAM4 モードまたは 4x25G NRZ モードで動作することで 100GbE をサポートします.

A: その通り電源消費量は,長さに関係なく,端あたり5.0Wで,復刻とVCSELドライバが組み込まれている.

A: その通りケーブルはホストと プロトコルと速度を 自動で交渉します

A: その通り最小の曲がり半径は30mmです 信号の整合性を保つために鋭い曲がりから遠ざかりましょう

• ESD 感受性:QSFPケージに挿入する際には,接地された手首帯を使用します.接続器は保護キャップ付きで配送されます.設置直前に取り除きます.
• 使用前に清掃:挿入する前に,適切なワンクリッククリーナーで常に光学コネクタを掃除します. 汚染はリンクエラーを引き起こす.
• 曲がり半径:曲がり半径が30mmを超えないようにし,コネクタの緊張を避けるようにする.
• 動作温度:環境温度は0°C~70°C以内に保たなければならない.
• 保存:-40°Cから85°Cの清潔で乾燥した環境で保管します.
