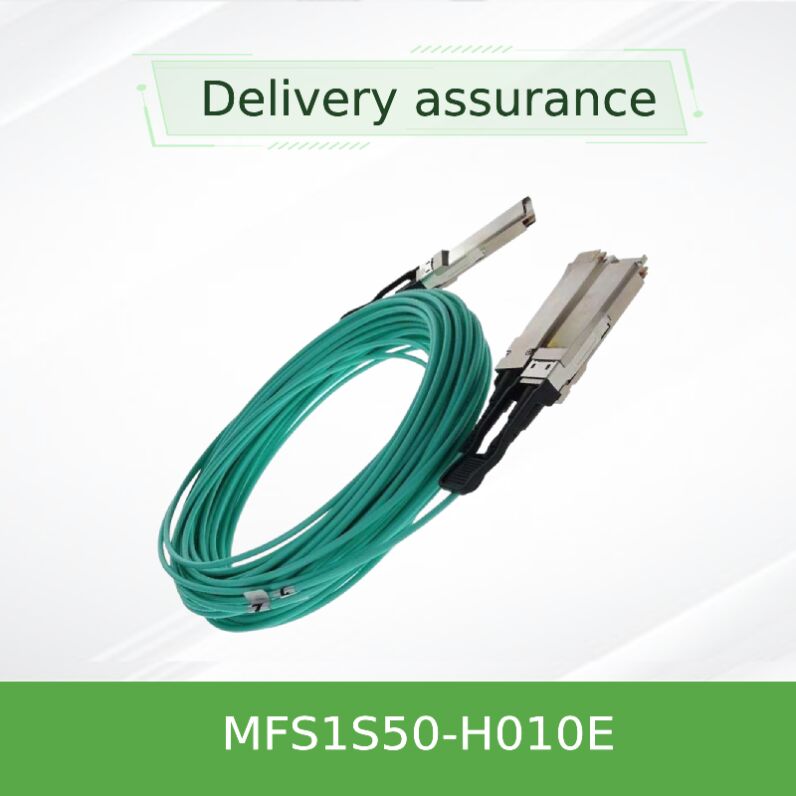

NVIDIA Mellanox MFS1S50-H010E 200Gb/sから2x100Gb/s QSFP56アクティブ光スプリッターケーブル 10m AOC

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• 200Gb/sから2x100Gb/sのブレークアウトアーキテクチャ (4x50G PAM4から2x2x50G)
• 水中マルチモード繊維の長さ10m,LSZH格付けジャケット
• InfiniBand HDR (200G) から HDR100 (100G) と 200GbE から 100GbE をサポートする.
• プログラム可能なRx出力幅と前強調 デジタル診断監視
• ホットプラグ可能なQSFP56コネクタ,SFF-8665対応,4.5W (200G端) /3.0W (100G端)

• ブレイアウトアーキテクチャ1つの200Gb/s QSFP56端が2つの100Gb/s QSFP56端に分裂し,スイッチ・トゥ・サーバー接続に最適である.
• VCSEL テクノロジー垂直空洞表面発光レーザー 10m以上で信頼性があり低コストなマルチモード送信
• 2 つのデータレートサポート:200G HDR から 2x100G HDR100 (InfiniBand) または 200GbE から 2x100GbE.
• デジタル診断監視 (DDM):オプティカルパワー,温度,電圧,バイアス電流のリアルタイム監視
• 低電力消費:4200G端では0.5W,100G端では3.0W

MFS1S50-H010EはSFF-8665(QSFP56電気) とSFF-8636(管理インターフェース)4×50Gb/s PAM4 モジュレーション200G端で2x2x50G PAM4に分裂し 100G端の両方にサポートしますインフィニバンド HDR/HDR100(IBTA 1.5) と200GBASE-SR4 / 100GBASE-SR2イーサネット 統合CDR (クロックとデータ復元)25.78125 GBd NRZ または 26.5625 GBd PAM4 のレート選択で1レーン. RoHS に準拠する.

MFS1S50-H010Eは,ホスト200Gポートから電動的な50Gb/s PAM4信号を4つのVCSELレーザーを使用して光信号に変換します.4つの光学レーンはそれぞれ2レーンの2つのグループに分かれています100G QSFP56 コンネクタに転送されます.各100G端で,光検出器は光信号を電気信号に変換します.CDRの再設定デジタル診断はリンクの状態を継続的に監視し,I2Cインターフェースを通じてリアルタイムフィードバックを提供します.

• サーバーへの接続を切り替える200G QM8700 スイッチポートを 100G ConnectX-6/7 アダプターに接続する.
• 200GbEから100GbE ブレイク:200Gスペクトルスイッチを2つの100Gサーバーまたはストレージノードに接続する.
• 棚の上のファンアウト:高密度のスイッチポートを混合速度インフラに効率的に利用する.
• HDR100クラスター:低コストで高画質なHDR100布を製造します

注: 動作温度 0°C から 70°C,貯蔵温度 -40°C から 85°C. 最小曲線半径 30mm. 100G 端電源:典型的には 3.0W.

• パッシブ・コッパー・スプリッター:より長い距離 (10m) より軽量で 空気の流れが良く EMI 免疫が完全です
• 単独のAOCと比べて:単一のケーブルはコストを削減し,ファンアウトアプリケーションのケーブル管理を簡素化します.
• インテグレテッド・リタイミング信号の質を向上させ 遠隔からの振動性能を向上させる
• 完全なDDMサポート:プロアクティブメンテナンスのためにポートごとにリアルタイムで光電源と温度を監視する.
• HDR100最適化200Gのスイッチポートを使用して 費用対効果の高い 100Gファブリックを 作るのに最適です

24時間/24時間技術コンサルティング,RMAサービス,ケーブルインフラ設計サポートを提供しています.各MFS1S50-H010Eは1年間の保証と100%工場テストによってサポートされています.大量注文で利用可能なカスタム長さ. 私たちの在庫は,在庫のアイテムを同じ日に発送することを保証します. トランシーバー互換性検証とリンク予算計算のための販売前のサポートは利用できます.

A: その通りそうです このケースにぴったり 設計されています 200G HDR スイッチと2つの HDR100 アダプターです

A: その通りはい,200GbE/100GbEとInfiniBand HDR/HDR100の両方のプロトコルをサポートしています.

A: その通り各100G端は典型的には約3.0W,最大3.5Wを消費する.

A: その通り100G端の両方が正常に動作するために有効なポートに接続する必要があります.ケーブルは単端使用のために設計されていません.

A: その通り最小の曲がり半径は30mmです 信号の整合性を保つために鋭い曲がりから遠ざかりましょう

• ESD 感受性:QSFPケージに挿入する際には,接地された手首帯を使用します.接続器は保護キャップ付きで配送されます.設置直前に取り除きます.
• 使用前に清掃:挿入する前に,適切なワンクリッククリーナーで常に光学コネクタを掃除します. 汚染はリンクエラーを引き起こす.
• 曲がり半径:曲がり半径が30mmを超えないようにし,コネクタの緊張を避けるようにする.
• 動作温度:環境温度は0°C~70°C以内に保たなければならない.
• 保存:-40°Cから85°Cの清潔で乾燥した環境で保管します.
