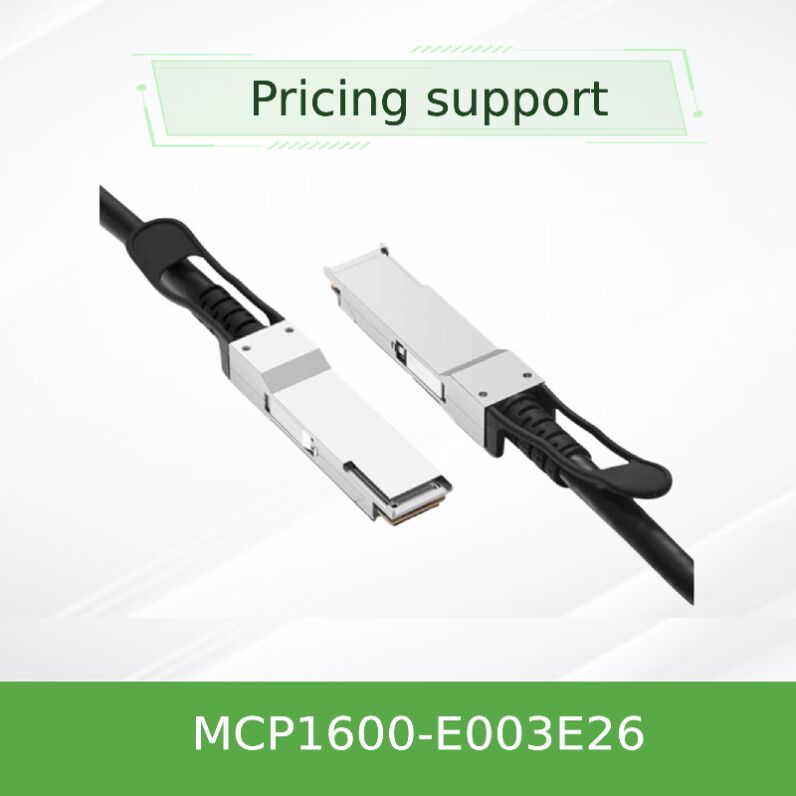

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 パッシブダイレクトアタッチ銅線ケーブル – 3m, EDR InfiniBand, 低遅延, データセンター相互接続向けほぼゼロ消費電力
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E003E26 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
製品の説明
NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 パッシブダイレクトアタッチ銅線ケーブル
EDR InfiniBand および 100GbE アプリケーション向けに 100Gb/s スループットを提供するコスト効率の高い 3 メートルパッシブ銅線ケーブル。データセンター相互接続の短距離向けに、ほぼゼロの消費電力、超低遅延、堅牢な信号整合性を特長としています。
- 1方向あたり 4x 25Gb/s NRZ レーンで 100Gb/s の集約帯域幅
- 26AWG 導体、ブラック LSZH ジャケットを備えた 3 メートル長
- InfiniBand EDR (100Gb/s) および 100 ギガビットイーサネットをサポート
- ほぼゼロの消費電力 (<0.1W) | ビットエラーレート 1E-15 未満
- ホットプラグ対応 QSFP28 フォームファクタ、SFF-8665 準拠、RoHS 準拠
特徴
- 100Gb/s スループット: 1方向あたり 4 つの 25Gb/s NRZ チャネル、集約 100Gb/s フルデュプレックス。
- パッシブ銅線設計: アクティブコンポーネントなし — 最低コスト、ゼロ遅延、ほぼゼロの消費電力。
- 26AWG 導体: 3 メートル到達距離向けに最適化され、優れた信号整合性を実現。
- プロトコル非依存: InfiniBand EDR および 100GbE を自動ネゴシエーションでサポート。
- 厳格なテスト: BER <1E-15 で 100% 生産テスト済み（Mellanox システム使用時）。テクノロジーと標準
MCP1600-E003E26 は、
SFF-8665 (QSFP28 電気) および SFF-8636 (管理インターフェイス) に準拠しています。ツインアックス銅線ペアで 4x 25Gb/s NRZ 変調 を使用します。 InfiniBand EDR (IBTA 1.3) および 100GBASE-CR4 イーサネットをサポートします。統合された EEPROM は I²C 経由で製品識別情報を提供します。LSZH ジャケットを備えた RoHS 準拠です。動作原理: パッシブ銅線伝送
パッシブダイレクトアタッチ銅線ケーブルとして、MCP1600-E003E26 は、高品質の 26AWG ツイストペアと精密なインピーダンスマッチング (100Ω差動) を利用して、アクティブ増幅なしで最大 3 メートルまで 25Gb/s NRZ 信号を伝送します。ケーブルの構造はスキューとクロストークを最小限に抑え、EEPROM はホストデバイスに設定データ（長さ、ベンダー、イコライゼーションヒント）を提供します。これにより、短距離のラック内接続に最適な、
ゼロ遅延、ほぼゼロの消費電力リンクが実現します。アプリケーションと展開
InfiniBand EDR ファブリック:
- QM8700/QM8790 スイッチと ConnectX-5/6 アダプターをラック内で接続します。100GbE ネットワーク:
- Spectrum スイッチとサーバーまたはストレージノードを最大 3m 離してリンクします。トップオブラックスイッチからサーバーへ:
- 最小限の電力とコストで短距離のラック内接続を実現します。ストレージクラスター:
- Converged Ethernet (RoCE) 上の RDMA および NVMe-oF デプロイメント。技術仕様と注文オプション
モデル
| 長さ | AWG | データレート | コネクタ | 消費電力 | ケーブル径 | MCP1600-E003E26 |
|---|---|---|---|---|---|---|
| 3 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | 注: 動作温度 0℃～70℃、保管温度 -40℃～85℃。最小単曲げ半径: 47mm (直径の5倍)。繰り返し/組み立て曲げ半径: 94mm (直径の10倍)。 |
| 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | MCP1600-E005E26 |
| 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | 注: 動作温度 0℃～70℃、保管温度 -40℃～85℃。最小単曲げ半径: 47mm (直径の5倍)。繰り返し/組み立て曲げ半径: 94mm (直径の10倍)。 |
利点と差別化要因
アクティブ光ケーブル (AOC) との比較:
- 著しく低コスト、ゼロ消費電力、クリーニング不要。アクティブ銅線 (ACC) との比較:
- 低コストとゼロ消費電力 — 3m 以下の非常に短い距離に最適。実証済みの信頼性:
- Mellanox システムでの 1E-15 未満の BER は、エラーフリー伝送を保証します。より太い 26AWG:
- 30AWG ケーブルと比較して 3m で優れた信号整合性。サービスとサポート
24時間年中無休の技術コンサルティング、RMAサービス、およびケーブルインフラストラクチャ設計サポートを提供します。各 MCP1600-E003E26 には、1年間の限定ハードウェア保証と 100% の工場テストが付いています。在庫により、在庫品は即日発送されます。ConnectX アダプターおよび Quantum スイッチとの互換性検証のためのプリセールスサポートも利用可能です。
よくある質問 (FAQ)
Q: このケーブルは ConnectX-5 および ConnectX-6 アダプターと互換性がありますか？
A:
アクティブコンポーネントがないため、ほぼゼロ（<0.1W）です。Q: この DAC を 100GbE アプリケーションに使用できますか？
A:
アクティブコンポーネントがないため、ほぼゼロ（<0.1W）です。Q: 取り付け時の最小曲げ半径はどれくらいですか？
A:
アクティブコンポーネントがないため、ほぼゼロ（<0.1W）です。Q: 設定は必要ですか？
A:
アクティブコンポーネントがないため、ほぼゼロ（<0.1W）です。Q: 消費電力はどれくらいですか？
A:
アクティブコンポーネントがないため、ほぼゼロ（<0.1W）です。注意事項と取り扱いガイドラインESD 感度:
QSFP ケージに挿入する際は、アース付きリストストラップを使用してください。コネクタは保護キャップ付きで出荷されます。取り付け直前にのみ取り外してください。
- 曲げ半径: 最小曲げ半径（単曲げ 47mm、繰り返し 94mm）を超えないでください。コネクタ付近での急激な曲げは避けてください。
- 動作温度: 周囲温度が 0℃～70℃ の範囲内であることを確認してください。
- 保管: 清潔で乾燥した環境で -40℃～85℃ の間で保管してください。
- 互換性: コネクタタイプ（QSFP28）がお使いの機器と一致していることを確認してください。
