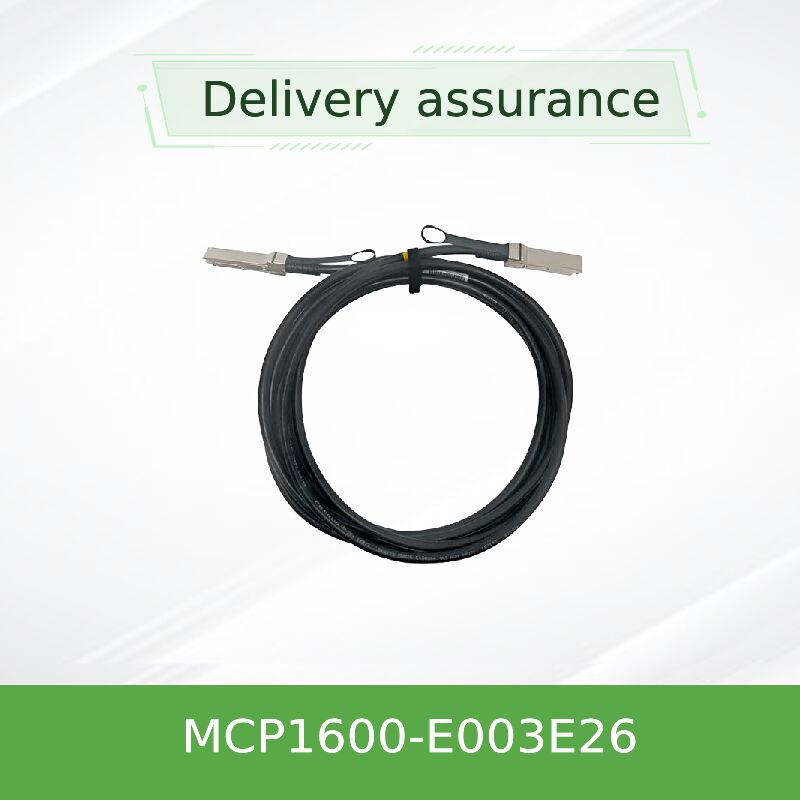

NVIDIA メラノックス MCP1600-E003E26 100Gb/s QSFP28 パシブDACケーブル 3m EDR インフィニバンド
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E003E26 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
| ハイライト: | MCP1600-E003E26,QSFP28 パッシブDACケーブル,3M DACケーブル |
||
製品の説明
EDR InfiniBandおよび100GbEアプリケーション向けに100Gb/sのスループットを提供するコスト効率の高い3メートルパッシブ銅線ケーブル。データセンター相互接続の短距離向けに、ほぼゼロの消費電力、超低遅延、堅牢な信号整合性を特徴としています。
- 双方向あたり4x 25Gb/s NRZレーンで100Gb/sの集約帯域幅
- 26AWG導体、黒色LSZHジャケットを備えた3メートル長
- InfiniBand EDR (100Gb/s) および 100ギガビットイーサネットをサポート
- ほぼゼロの消費電力（<0.1W） | ビットエラーレート 1E-15未満ホットプラグ対応QSFP28フォームファクタ、SFF-8665準拠、RoHS準拠
- 特徴
- 双方向あたり4つの25Gb/s NRZチャネル、集約100Gb/s全二重。パッシブ銅線設計:
- アクティブコンポーネントなし—最も低コスト、ゼロ遅延、事実上ゼロ電力消費。26AWG導体:
- 3メートル到達距離向けに最適化され、優れた信号整合性を実現。プロトコル非依存:
- 自動ネゴシエーションによりInfiniBand EDRおよび100GbEをサポート。厳格なテスト:
- MellanoxシステムでBER <1E-15の100%生産テスト済み。テクノロジーと標準MCP1600-E003E26は、SFF-8665（QSFP28電気）およびSFF-8636（管理インターフェース）に準拠しています。ツインアックス銅線ペアを介して4x 25Gb/s NRZ変調を使用します。InfiniBand EDR（IBTA 1.3）および100GBASE-CR4イーサネットをサポートします。統合されたEEPROMは、I²Cを介して製品識別情報を提供します。LSZHジャケットを備えたRoHS準拠です。
パッシブダイレクトアタッチ銅線ケーブルとして、MCP1600-E003E26は、高品質の26AWGツイストペアと精密なインピーダンスマッチング（100Ω差動）に依存して、アクティブな増幅なしで最大3メートルまで25Gb/s NRZ信号を伝送します。ケーブルの構造はスキューとクロストークを最小限に抑え、EEPROMはホストデバイスに設定データ（長さ、ベンダー、イコライゼーションヒント）を提供します。結果として、短距離ラック内接続に最適なゼロ遅延、ほぼゼロ電力のリンクが実現します。アプリケーションと展開InfiniBand EDRファブリック:QM8700/QM8790スイッチとConnectX-5/6アダプターをラック内で接続します。100GbEネットワーク:Spectrumスイッチとサーバーまたはストレージノードを最大3m離してリンクします。トップオブラックスイッチからサーバーへ:最小限の電力とコストで短距離ラック内接続。ストレージクラスター:Converged Ethernet（RoCE）およびNVMe-oF展開上のRDMA。技術仕様と注文オプション
長さAWGデータレート
- 電力ケーブル径
- MCP1600-E003E263 m
- 26 AWG100Gb/s (4x25G NRZ)
- QSFP28< 0.1 W
| MCP1600-E002E30 | 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 7.1 ± 0.35 mm |
|---|---|---|---|---|---|---|
| MCP1600-E005E26 | 5 m | 3mでの信号整合性は30AWGケーブルよりも優れています。 | 100Gb/s | 24時間年中無休の技術コンサルティング、RMAサービス、およびケーブルインフラストラクチャ設計サポートを提供します。各MCP1600-E003E26には、1年間の限定ハードウェア保証と100%の工場テストが付いています。在庫により、在庫品は即日発送されます。ConnectXアダプターおよびQuantumスイッチとの互換性検証のためのプリセールスサポートが利用可能です。 | よくある質問（FAQ） | Q: このケーブルはConnectX-5およびConnectX-6アダプターと互換性がありますか？ |
| 注: 動作温度 0℃～70℃、保管温度 -40℃～85℃。最小シングル曲げ半径: 47mm（直径の5倍）。繰り返し/組み立て曲げ半径: 94mm（直径の10倍）。 | 利点と差別化要因 | アクティブ光ケーブル（AOC）との比較: | サービスとサポート | 24時間年中無休の技術コンサルティング、RMAサービス、およびケーブルインフラストラクチャ設計サポートを提供します。各MCP1600-E003E26には、1年間の限定ハードウェア保証と100%の工場テストが付いています。在庫により、在庫品は即日発送されます。ConnectXアダプターおよびQuantumスイッチとの互換性検証のためのプリセールスサポートが利用可能です。 | よくある質問（FAQ） | 実証済みの信頼性: |
| MellanoxシステムでBER 1E-15未満により、エラーフリー伝送を保証。 | より太い26AWG: | 3mでの信号整合性は30AWGケーブルよりも優れています。 | サービスとサポート | 24時間年中無休の技術コンサルティング、RMAサービス、およびケーブルインフラストラクチャ設計サポートを提供します。各MCP1600-E003E26には、1年間の限定ハードウェア保証と100%の工場テストが付いています。在庫により、在庫品は即日発送されます。ConnectXアダプターおよびQuantumスイッチとの互換性検証のためのプリセールスサポートが利用可能です。 | よくある質問（FAQ） | Q: このケーブルはConnectX-5およびConnectX-6アダプターと互換性がありますか？ |
A:
- Q: このDACを100GbEアプリケーションに使用できますか？A:
- はい、InfiniBand EDRに加えて100GBASE-CR4イーサネットもサポートしています。Q: インストール時の最小曲げ半径はどれくらいですか？
- A:シングルベンド（コネクタから離れた場所）の場合、最小は47mm（直径の5倍）です。コネクタ近くでの繰り返しまたは組み立てベンドの場合は、94mm（直径の10倍）を維持してください。
- Q: 設定は必要ですか？A:
Q: 消費電力はどれくらいですか？
アクティブコンポーネントがないため、ほぼゼロ（<0.1W）です。
10年以上の経験を持ち、強力な技術チームに支えられた大規模工場を運営しています。広範な顧客基盤とドメイン知識により、品質を損なうことなく競争力のある価格を提供できます。Mellanox、Ruckus、Aruba、Extremeの正規代理店として、オリジナルのネットワークスイッチ、ネットワークカード（NICカード）ソリューション、ワイヤレスアクセスポイント、コントローラー、およびケーブルを取り揃えています。多様な製品ラインにわたる迅速な履行を保証するために、1000万ドルの在庫を維持しています。すべての出荷は正確性を検証し、24時間年中無休のコンサルティングと技術サポートを提供します。当社のプロフェッショナルな営業および技術チームは、グローバル市場で高い評価を得ています—信頼性の高いインフラストラクチャソリューションのために当社と提携してください。ESD感度:
QSFPケージに挿入する際は、アース付きリストストラップを使用してください。コネクタは保護キャップ付きで出荷されます—取り付け直前にのみ取り外してください。
10年以上の経験を持ち、強力な技術チームに支えられた大規模工場を運営しています。広範な顧客基盤とドメイン知識により、品質を損なうことなく競争力のある価格を提供できます。Mellanox、Ruckus、Aruba、Extremeの正規代理店として、オリジナルのネットワークスイッチ、ネットワークカード（NICカード）ソリューション、ワイヤレスアクセスポイント、コントローラー、およびケーブルを取り揃えています。多様な製品ラインにわたる迅速な履行を保証するために、1000万ドルの在庫を維持しています。すべての出荷は正確性を検証し、24時間年中無休のコンサルティングと技術サポートを提供します。当社のプロフェッショナルな営業および技術チームは、グローバル市場で高い評価を得ています—信頼性の高いインフラストラクチャソリューションのために当社と提携してください。最小曲げ半径（シングル47mm、繰り返し94mm）を超えないでください。コネクタ近くでの急な曲がりは避けてください。
動作温度:
10年以上の経験を持ち、強力な技術チームに支えられた大規模工場を運営しています。広範な顧客基盤とドメイン知識により、品質を損なうことなく競争力のある価格を提供できます。Mellanox、Ruckus、Aruba、Extremeの正規代理店として、オリジナルのネットワークスイッチ、ネットワークカード（NICカード）ソリューション、ワイヤレスアクセスポイント、コントローラー、およびケーブルを取り揃えています。多様な製品ラインにわたる迅速な履行を保証するために、1000万ドルの在庫を維持しています。すべての出荷は正確性を検証し、24時間年中無休のコンサルティングと技術サポートを提供します。当社のプロフェッショナルな営業および技術チームは、グローバル市場で高い評価を得ています—信頼性の高いインフラストラクチャソリューションのために当社と提携してください。保管:
-40℃～85℃の清潔で乾燥した環境に保管してください。
10年以上の経験を持ち、強力な技術チームに支えられた大規模工場を運営しています。広範な顧客基盤とドメイン知識により、品質を損なうことなく競争力のある価格を提供できます。Mellanox、Ruckus、Aruba、Extremeの正規代理店として、オリジナルのネットワークスイッチ、ネットワークカード（NICカード）ソリューション、ワイヤレスアクセスポイント、コントローラー、およびケーブルを取り揃えています。多様な製品ラインにわたる迅速な履行を保証するために、1000万ドルの在庫を維持しています。すべての出荷は正確性を検証し、24時間年中無休のコンサルティングと技術サポートを提供します。当社のプロフェッショナルな営業および技術チームは、グローバル市場で高い評価を得ています—信頼性の高いインフラストラクチャソリューションのために当社と提携してください。コネクタタイプ（QSFP28）が機器と一致することを確認してください。
