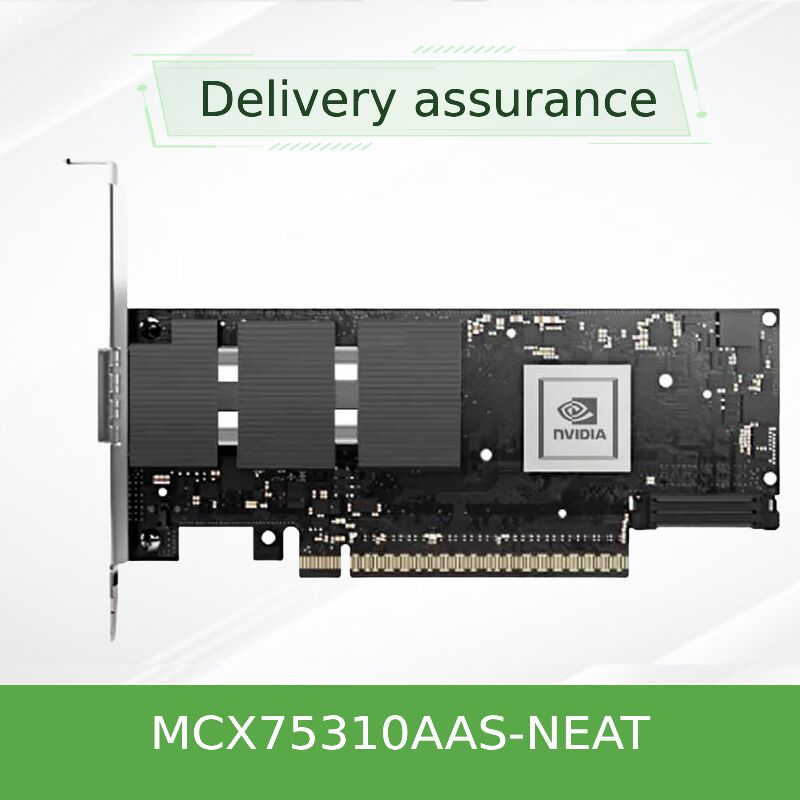

NVIDIA ConnectX-7 MCX75310AAS-NEAT NDR 400Gb/s インフィニバンドアダプタ
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCX75310AAS-NEAT（900-9X766-003N-SQ0） |
| 書類: | Connectx-7 infiniband.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MCX75310AAS-NEAT（900-9X766-003N-SQ0） | ポート: | シングルポート |
|---|---|---|---|
| テクノロジー: | インフィニバンド | インターフェースの種類: | OSFP56 |
| 仕様: | 16.7cm x 6.9cm | 起源: | インド /イスラエル /中国 |
| 伝送速度: | 400gbe | ホストインターフェイス: | GEN3 X16 |
| ハイライト: | NVIDIA ConnectX-7 InfiniBandアダプター,メラノックス 400Gb/s ネットワークカード,NDR インフィニバンドアダプタ |
||
製品の説明
NVIDIA ConnectX-7 MCX75310AAS-NEATは,InfiniBandとRoCEの両方のPCIe Gen5 x16インターフェースを備えたフラッグシップNDR 400Gb/sのInfiniBandスマートアダプターである.AI工場,HPCクラスター,ハイパースケールクラウドデータセンターこの超低レイテンシーアダプタは ネットワーク内コンピューティング,ハードウェアセキュリティのオフロードを統合します現代の科学コンピューティングとソフトウェアで定義されたインフラを加速するために.
NVIDIA ConnectX-7ファミリーは,ポートごとに最大400Gb/sの帯域幅で画期的なパフォーマンスを提供し,InfiniBand (NDR/HDR/EDR) とイーサネット (最大400GbE) をサポートしています.MCX75310AAS-NEATPCIe Gen5 ホストインターフェイス (最大32レーン),マルチホスト機能,GPUDirect RDMA,NVMe-oF加速,インライン暗号化のための高度なエンジン.シミュレーションこのアダプターは CPUのオーバーヘッドを削減し データ処理量とセキュリティを最大化します
集合加速とASAP2SDNの 負荷の解消のための内蔵メモリConnectX-7は標準サーバーをゼロに近いジッターとナノ秒精度タイムリング (IEEE 1588v2クラスC) を備えた高性能ネットワークノードに変換する.
- NDR インフィニバンド&400GbE 準備- 最大 400Gb/s の総帯域幅,NDR,HDR,EDR インフィニバンドと 400/200/100/50/25/10GbE をサポート
- PCIe Gen5 x16 (最大32レーン)- TLP処理ヒント,ATS,PASID,およびSR-IOVを搭載した高出力ホストインターフェース
- ネットワーク内コンピューティング- ハードウェア卸荷 集合操作 (SHARP) 待ち合わせプロトコル 爆発バッファ卸荷
- GPUDirect RDMAとGPUDirectストレージ- 直接GPUからNICへのデータパス,ディープラーニングとデータ分析を加速
- ハードウェア セキュリティ エンジン- Inline IPsec/TLS/MACsec 暗号化/解読 (AES-GCM 128/256-bit) + ハードウェアルーツ・オブ・トラストのセキュア・ブート
- 先進的なストレージ加速- NVMe-oF (Fabrics/TCP上で),NVMe/TCPオフロード,T10-DIF署名移転,iSER,NFSをRDMA上で
- ASAP2 SDNとVirtIO加速- OVSオフロード,VXLAN/GENEVE/NVGREエンカプスリング,接続追跡,プログラム可能なパーサー
- 精密 な タイミング- PTP (IEEE 1588v2) 12ns精度,SyncE,タイムトリガースケジューリング,パケットペース
7nmプロセスの上で構築されたConnectX-7は,CPUをオフロードし,決定的なパフォーマンスを提供する複数のハードウェア加速エンジンを統合している.主要な技術柱には以下が含まれます:
- RDMA over Converged Ethernet (RoCE) について- 低レイテンシーイーサネットファブリックのためのゼロタッチROCE
- ダイナミック・コネクテッド・トランスポート (DCT) & XRC- 効率的なMPIとHPC通信
- オンデマンドページング (ODP) とユーザーメモリ登録 (UMR)- 大規模なアプリケーションのためのメモリ管理を簡素化
- スケーラブル・ヒエラルキカル・アグリゲーション・アンド・リドクション・プロトコル (SHARP)- ネットワーク内のデータ削減 MPI 集団
- マルチホスト技術- サーバー利用を最適化して 1 つのアダプタを共有する 4 個の独立したホストを可能にします
- PLDMとSPDMの管理可能性- 企業セキュリティのためのファームウェア更新,監視,デバイス認証
- AIと機械学習クラスター- NCCL,UCX,GPUDirect RDMAによる大規模な訓練
- HPCシミュレーションと研究- 低遅延MPIを必要とする天気モデリング,ゲノム学,分子ダイナミクス
- ハイパースケールクラウド&SDDC- オーバーレイネットワーク,NFV加速,セキュアマルチテナンシー (SR-IOV)
- 企業用ストレージシステム- NVMe-oF ターゲットオフロードと分散ファイルシステム (Lustre,GPUDirect Storage)
- 5G エッジ&テレコム- C級PTPとMACsecセキュリティを備えた時間敏感なインフラストラクチャ
操作システムと仮想化:Linux (RHEL,Ubuntu,Rocky Linux),Windows Server,VMware ESXi (SR-IOV),およびKubernetes (CNIプラグイン) のためのインボックスドライバ.NVIDIA HPC-X,UCX,OpenMPI,MVAPICH,MPICH,OpenSHMEM,NCCL,UCC と.
ハードウェア互換性:標準PCIe Gen5スロット (x16メカニカル,x16/x32電気). Dell,HPE,Supermicro,Lenovo,NVIDIA DGXシステムからの主要なサーバープラットフォームで認証されています.
相互運用性:インフィニバンド・トレード・アソシエーション・スペック1に完全に準拠しています5イーサネットのIEEE 802.3およびPCI-SIG Gen5仕様
| パラメータ | 詳細 |
|---|---|
| 製品モデル | MCX75310AAS-NEAT |
| 形状因数 | PCIe HHHL (Half Height Half Length),FHHLクラケットも含まれています |
| ホストインターフェース | PCIe Gen5.0 x16 (最大32レーン,バイフォークション&マルチホストをサポート) |
| ネットワークプロトコル | インフィニバンド (NDR/HDR/EDR) & イーサネット (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| ポート設定 | シングルポート QSFP-DD (1x 400G NDR または 2x 200G スプリートに対応; SKU 単位でのポート密度を確認してください) |
| インフィニバンド速度 | NDR 400Gb/s,HDR 200Gb/s,EDR 100Gb/s,FDR (互換性) |
| イーサネット速度 | 400/200/100/50/25/10GbE NRZ/PAM4 |
| オンボードメモリ | ランデヴォーオフロードとバーストバッファのためのネットワーク内メモリを統合 |
| セキュリティ 卸荷 | インラインIPsec,TLS,MACsec (AES-GCM 128/256-bit),セキュア・ブート,フラッシュ・暗号化 |
| 貯蔵 卸荷 | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER,NFS over RDMA,SMB Direct |
| タイミングとシンクロ | IEEE 1588v2 PTP (12ns精度),SyncE,プログラム可能なPPS,タイムトリガースケジューリング |
| 仮想化 | SR-IOV,VirtIO加速,VXLAN/NVGRE/GENEVEオフロード,接続追跡 (L4ファイアウォール) |
| 管理可能性 | NC-SI MCTP over SMBus/PCIe PLDM (モニター/ファームウェア/FRU/レッドフィッシュ) SPDM SPIフラッシュ JTAG |
| リモートブート | InfiniBandブート,iSCSI,UEFI,PXE |
| 電力消費量 | 公に指定されていない - 典型的な高性能アダプタには十分な空気流が必要である.注文する前に確認してください. |
| 動作温度 | 0°Cから55°C (適切なシャシー冷却) |
| モデル (部分) | ポート/スピード | ホストインターフェース | 形状因数 | 使用ケース |
|---|---|---|---|---|
| MCX75310AAS-NEAT | 1x NDR 400Gb/s インフィニバンド/イーサネット | PCIe Gen5 x16 | HHHL | AI,HPC,クラウド - マルチホストとセキュアブートでフラッグシップ |
| MCX75310AAS-NCAT | 1x NDR 400Gb/s | PCIe Gen5 x16 | HHHL | 暗号化が有効で似た機能セット |
| MCX75510AAS-NEAT | 2x NDR 200Gb/s または 1x 400Gb/s | PCIe Gen5 x16 | FHHL | 冗長性のためのダブルポート |
| OCP 3.0 バリアント | 2x 200Gb/sまで | PCIe Gen5 x16 | OCP 3.0 SFF | ハイパースケール OCP プラットフォーム |
正確な注文コードとカスタム構成については,公式の ConnectX-7 PCIe アダプター マニュアル (docs.nvidia.com) を参照するか,香港の Starsurge Group に連絡してください.
最低総所有コスト- ネットワーク,ストレージ,セキュリティの作業から CPUをオフロードします - Gb/sあたりの電力と冷却コストを削減します
未来に備えられる帯域幅- PCIe Gen5とNDR 400Gのサポートは,次世代GPUサーバーとAIクラスターのボトルネックを取り除く.
企業セキュリティ- ハードウェアインライン暗号化 (IPsec/TLS/MACsec) とセキュア・チェーン・オブ・トラスト (FIPS, DoD) がコンプライアンスを満たしている.
円滑 な 統合- 主要なディストリビューション,ハイパーバイザー,コンテナオーケストレーションプラットフォームとの完全な互換性
香港スターズルージュグループは,販売前の建築ガイド,互換性検証,保証管理,RMAサービスなど,終末ライフサイクルサポートを提供しています.私たちの技術チームはドライバーのチューニングを支援します標準保証:オプションの拡張カバーで3年間の限定ハードウェアサポート.グローバル配送と多言語技術サポートが利用可能.
- サーバーのマザーボードがPCIe Gen5スロットに十分な冷却を備えていることを確認する (400G操作に推奨されるアクティブエアフロー)
- マルチホストの設定では,プラットフォームサポートとケーブル要求を確認します (スプリッターケーブルが必要かもしれません)
- オプティカルモジュール/DACケーブルは別々に販売されます.準拠のためにNVIDIA認定トランシーバーを使用します.
- NVIDIAによって公表されていない最大消費電力;典型的な熱設計は重荷下で25W-30W範囲を仮定します. シャーシ熱ガイドで確認してください.
- 暗号化機能 (IPsec/TLSオフロード) の場合は,追加のライセンスが必要かもしれません.販売で確認してください.
2008年に設立された Starsurgeは ネットワークハードウェア,ITサービス,およびシステム統合の技術主導のプロバイダーです. 私たちは企業レベルのNIC,スイッチ,ワイヤレスソリューション,パーソナライズされたソフトウェア開発Starsurgeは 経験豊富な営業と技術チームによって 政府の医療,金融,製造業,教育,企業部門を支援しています信頼性の高い品質を保証します対応可能な物流と 世界中で インフラストラクチャーのソリューションを
Starsurgeは,主要なネットワークブランドの 認可パートナーとして, プロフェッショナルなプレセールスコンサルティング,グローバル配達,および多言語サポートを 提供し,スケーラブルで効率的なネットワークを構築します.
- 最大出力:ポートあたり400Gb/s
- PCIe Gen5 について最大32GT/s
- RDMA サポート:インフィニバンド&RoCE
- セキュリティインライン IPsec/TLS/MACsec
- NVIDIA SHARP: スマートフォンはネットワーク内アグリゲーション
- GPUDirect:RDMA + ストレージ
| 構成要素/生態系 | サポート | 注記 |
|---|---|---|
| NVIDIA DGX H100 / GH200 | そうだ | 認定 |
| VMware vSphere / ESXi について | はい (SR-IOV) | 運転手支援も含まれます |
| Linuxカーネル 5.x+ | はい (箱内) | MLNX_OFED推奨 |
| Windows Server 2022 について | そうだ | ネイティブ RDMA / RoCE |
| Kubernetes / CNI | そうだ | マルトス,SR-IOV CNI |
| OpenMPI / MVAPICH をクリックする | そうだ | InfiniBand の動詞に最適化 |
- ホストプラットフォームをチェックする: PCIe Gen5 スロット (または バックグラッド互換性のある Gen4 しかし帯域幅制限)
- 確認するケーブルタイプ: 400G NDR (OSFP/QSFP-DD) または 2x200G用のスプリッター
- 冷却を確認: 高電源アダプタには少なくとも300LFMの空気流が必要です.
- セキュリティ機能については,セキュアな起動と暗号オフロードが必要かどうかを確認します (モデル NEAT にはハードウェアルーツ・オブ・トラストが含まれます)
- ソフトウェアスタック:MLNX_OFED またはインボックスドライバーバージョンのカーネル/OSとの互換性
