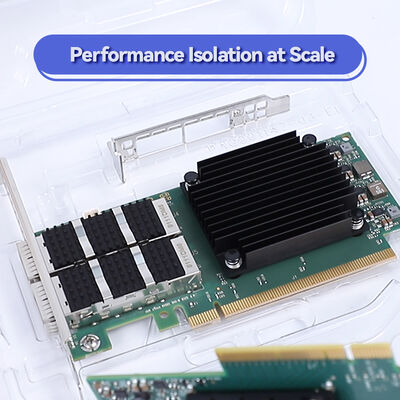

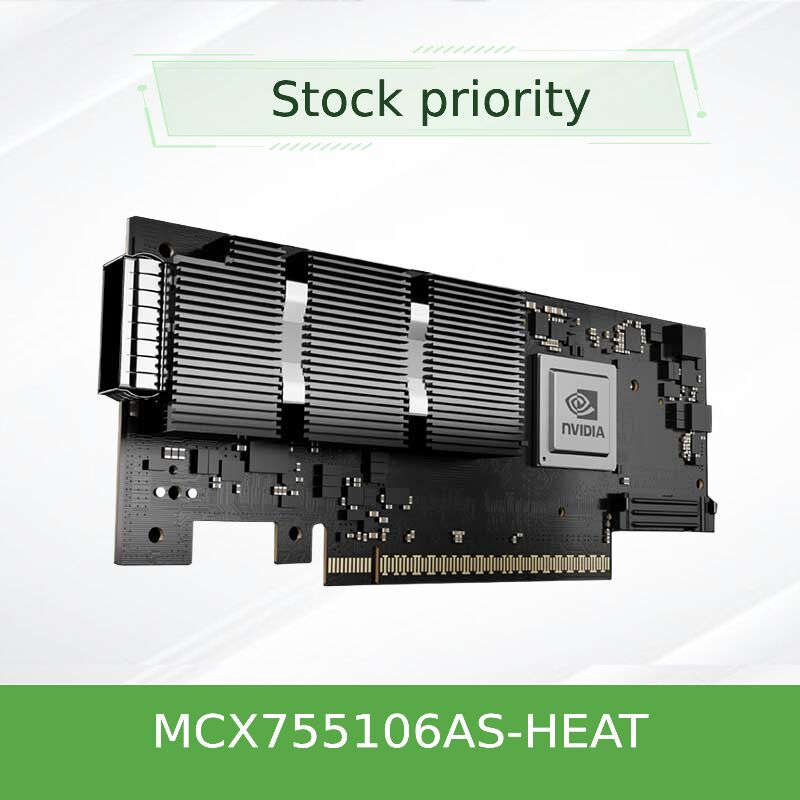

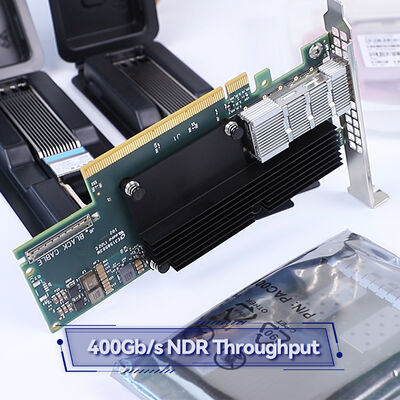

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand スマートアダプター
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCX755106AS-HEAT（900-9x7AH-0078-DTZ） |
| 書類: | Connectx-7 infiniband.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MCX755106AS-HEAT（900-9x7AH-0078-DTZ） | ポート: | 2ポート |
|---|---|---|---|
| テクノロジー: | インフィニバンド | インターフェースの種類: | OSFP56 |
| 仕様: | 16.7cm x 6.9cm | 起源: | インド /イスラエル /中国 |
| 伝送速度: | 200gbe | ホストインターフェイス: | GEN3 X16 |
| ハイライト: | NVIDIA ConnectX-7 InfiniBandアダプター,400Gb/s Mellanox ネットワークカード,NDR対応スマートアダプター |
||
製品の説明
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s インフィニバンドスマートアダプター
フラグシップモデル PCIe Gen5 x16 InfiniBand & RoCE デュアルポート400G. AI工場,HPCクラスター,ハイパースケールクラウドデータセンターのために設計された超低レイテンシー400Gb/s RDMAネットワークアダプター.ConnectX-7 MCX755106AS-HEATはネットワーク内コンピューティングを統合していますハードウェアのセキュリティのオフロードと高度な仮想化により,現代の科学コンピューティングとソフトウェアで定義されたインフラストラクチャを加速します.
製品概要
NVIDIA ConnectX-7ファミリーは,ポートごとに最大400Gb/sの帯域幅で画期的なパフォーマンスを提供し,InfiniBand (NDR/HDR/EDR) とイーサネット (最大400GbE) をサポートしています.MCX755106AS-ヒートPCIe Gen5ホストインターフェイス (最大32レーン),デュアルポート400Gb/s密度,マルチホスト機能,GPUDirect RDMA,NVMe-oF加速,およびインライン暗号化のための高度なエンジンを備えています.要求の高いAI訓練のために作られたこのアダプターは CPUのオーバーヘッドを削減し データ処理量とセキュリティを最大化します
集合加速とASAP2SDNの 負荷の解消のための内蔵メモリConnectX-7は標準サーバーをゼロに近いジッターとナノ秒精度タイムリング (IEEE 1588v2クラスC) を備えた高性能ネットワークノードに変換する.
主要 な 特徴
- NDR インフィニバンド&400GbE 準備- 1ポートあたり最大400Gb/s, 800Gb/sの総帯域幅を提供するダブルポート構成; NDR,HDR,EDR InfiniBandおよび400/200/100/50/25/10GbEをサポートする.
- PCIe Gen5 x16 (最大32レーン)- TLP処理ヒント,ATS,PASID,およびSR-IOVを搭載した高出力ホストインターフェース
- ネットワーク内コンピューティング- ハードウェア卸荷 集合作戦 (SHARP) 待ち合わせプロトコル 爆破バッファ卸荷
- GPUDirect RDMAとGPUDirectストレージ- 直接GPUからNICへのデータパス ディープラーニングとデータ分析を加速する
- ハードウェア セキュリティ エンジン- インライン IPsec/TLS/MACsec 暗号化/解読 (AES-GCM 128/256-bit) + ハードウェアルーツ・オブ・トラストでセキュアなブート
- 先進的なストレージ加速- NVMe-oF (Fabrics/TCP上で),NVMe/TCPオフロード,T10-DIF署名移転,iSER,RDMA上でNFS,SMBダイレクト
- ASAP2 SDNとVirtIO加速- OVSオフロード,VXLAN/GENEVE/NVGREエンカプス,接続追跡,そしてプログラム可能なパーサー.
- 精密 な タイミング- 12nsの精度,SyncE,タイムトリガースケジューリング,パケットペース
技術:ConnectX-7の内部
7nmプロセスの上で構築されたConnectX-7は,CPUをオフロードし,決定的なパフォーマンスを提供する複数のハードウェア加速エンジンを統合している.主要な技術柱には以下が含まれます:
- RDMA over Converged Ethernet (RoCE) について- 低レイテンシーイーサネット用
- ダイナミック・コネクテッド・トランスポート (DCT) & XRC- 効率的なMPIとHPC通信
- オンデマンドページング (ODP) とユーザーメモリ登録 (UMR)- 大規模なアプリケーションのためのメモリ管理を簡素化します.
- スケーラブル・ヒエラルキカル・アグリゲーション・アンド・リドクション・プロトコル (SHARP)- MPI 集団のネットワーク内のデータ削減
- マルチホスト技術- サーバー利用を最適化するために 4 つの独立したホストを 1 つのアダプタを共有することができます.
- PLDMとSPDMの管理可能性- 企業セキュリティのためのファームウェア更新,監視,デバイス認証
典型的な 部署
- AIと機械学習クラスター- NCCL,UCX,GPUDirect RDMAとの大規模な訓練
- HPCシミュレーションと研究- 気候モデル ゲノム 分子動力学 低遅延MPIが必要
- ハイパースケールクラウド&SDDC- オーバーレイネットワーク,NFV加速,安全なマルチテナンシー (SR-IOV)
- 企業用ストレージシステム- NVMe-oFは,オフロードと分散ファイルシステム (Lustre,GPUDirect Storage) をターゲットとしています.
- 5G エッジ&テレコム- C級PTPとMACsecセキュリティを持つ時間敏感なインフラストラクチャ
互換性
操作システムと仮想化:Linux (RHEL,Ubuntu,Rocky Linux),Windows Server,VMware ESXi (SR-IOV),およびKubernetes (CNIプラグイン) のためのインボックスドライバ.NVIDIA HPC-X,UCX,OpenMPI,MVAPICH,MPICH,OpenSHMEM,NCCL,UCC と.
ハードウェア互換性:標準PCIe Gen5スロット (x16メカニカル,x16/x32電気). HPE,Supermicro,NVIDIA DGXシステムからの主要なサーバープラットフォームで認証されています.
相互運用性:インフィニバンド・トレード・アソシエーション・スペック1に完全に準拠しています5イーサネットのIEEE 802.3およびPCI-SIG Gen5仕様
仕様 - ConnectX-7 MCX755106AS-HEAT
| パラメータ | 詳細 |
|---|---|
| 製品モデル | MCX755106AS-ヒート |
| 形状因数 | PCIe HHHL (半身長半身長),FHHL ブラケットはオプション |
| ホストインターフェース | PCIe Gen5.0 x16 (最大32レーン,バイフォークション&マルチホストをサポート) |
| ネットワークプロトコル | インフィニバンド (NDR/HDR/EDR) & イーサネット (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| ポート設定 | 双ポートQSFP-DD (2x 400Gb/s NDR,800Gb/s 合計) |
| インフィニバンド速度 | NDR ポートあたり 400Gb/s,HDR 200Gb/s,EDR 100Gb/s,FDR (互換性) |
| イーサネット速度 | 400/200/100/50/25/10GbE NRZ/PAM4 |
| オンボードメモリ | ランデヴォーオフロードとバーストバッファのためのネットワーク内メモリを統合 |
| セキュリティ 卸荷 | インラインIPsec,TLS,MACsec (AES-GCM 128/256-bit),セキュア・ブート,フラッシュ・暗号化 |
| 貯蔵 卸荷 | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER,NFS over RDMA,SMB Direct |
| タイミングとシンクロ | IEEE 1588v2 PTP (12ns精度),SyncE,プログラム可能なPPS,タイムトリガースケジューリング |
| 仮想化 | SR-IOV,VirtIO加速,VXLAN/NVGRE/GENEVEオフロード,接続追跡 (L4ファイアウォール) |
| 管理可能性 | NC-SI MCTP over SMBus/PCIe PLDM (モニター/ファームウェア/FRU/レッドフィッシュ) SPDM SPIフラッシュ JTAG |
| リモートブート | InfiniBandブート,iSCSI,UEFI,PXE |
| 電力消費量 | 公に指定されていない - 双ポート高性能アダプタには十分な空気流が必要です.注文する前に確認してください. |
| 動作温度 | 0°Cから55°C (適切なシャシー冷却) |
注: Firmware およびシステム構成によっていくつかのパラメータが異なる場合があります. NVIDIA 文書を参照してください.
優位性 - 現代 データ センター に 適した 設計
最低総所有コストネットワーク,ストレージ,セキュリティタスクから CPUをオフロードします Gb/sあたりの電力と冷却コストを削減します
未来に備えられる帯域幅PCIe Gen5とNDR 400Gは,次世代GPUサーバーとAIクラスタのボトルネックを取り除く.
企業セキュリティハードウェアのインライン暗号化 (IPsec/TLS/MACsec) とセキュア・チェーンの信頼がコンプライアンス (FIPS, DoD) に準拠する.
円滑 な 統合主要なディストロ,ハイパーバイザー,コンテナオーケストレーションプラットフォームとの完全な互換性.
よくある質問 (FAQ)
Q: MCX755106AS-HEAT は InfiniBand と Ethernet スイッチの両方に対応していますか?
はい.ConnectX-7 はデュアルプロトコル操作をサポートします.InfiniBandモード (NDRファブリック) またはイーサネットモード (RoCE) で使用できます.アダプターは自動検出またはファームウェアで設定できます.
Q: このデュアルポートモデルは両ポートで同時に GPUDirect Storage をサポートしていますか?
GPUDirect Storage と GPUDirect RDMA は両方のポートで完全にサポートされており,CPU ブーンズバッファなしでストレージと GPU メモリ間の直接データ移動が可能です.
Q: MCX755106AS-HEAT では,PCIe バイフォークーションのオプションは?
標準バイフォークション (x16,x8/x8) とNVIDIAマルチホストをサポートし,適切なPCIeスイッチプラットフォームを搭載した最大4つの独立したホストを可能にします.
Q: このアダプタを NVMe/TCP 卸荷に使用できますか?
はい.NVMeのハードウェアを TCPでオフロードすることで CPUの利用量が減り,ソフトウェア定義ストレージの遅延が向上します.
Q: 最新のファームウェアとドライバはどこで見つけられるの?
ドライバは主流の Linux カーネル (MLNX_OFED) に含まれています. NVIDIA の公式 Mellanox ツール (mlxconfig, flint) はファームウェア更新をサポートしています. Starsurge は,キュレーションされたファームウェアパッケージも提供しています.
予防策 と 注文 の 注記
- サーバーのマザーボードが PCIe Gen5 スロットに十分な冷却 (400G 動作に推奨されるアクティブエアフロー) を備えていることを確認する.
- マルチホスト構成では,プラットフォームサポートとケーブル要求を確認します (スプリッターケーブルが必要かもしれません).
- オプティカルモジュール/DACケーブルは別々に販売されます.準拠のためにNVIDIA認定トランシーバーを使用します.
- NVIDIAによって公表されていない最大消費電力; 典型的な熱設計では,デュアルポートモデルでは重荷下で30W-40W範囲を想定します. シャーシ熱ガイドで確認してください.
- 暗号機能 (IPsec/TLSオフロード) の場合は,追加のライセンスが必要かもしれません. 販売で確認してください.
互換性マトリックス (簡略化)
| 構成要素/生態系 | サポート | 注記 |
|---|---|---|
| NVIDIA DGX H100 / GH200 | そうだ | 2つのポートの配置で認証 |
| VMware vSphere / ESXi について | はい (SR-IOV) | 運転手支援も含まれます |
| Linuxカーネル 5.x+ | はい (箱内) | MLNX_OFED推奨 |
| Windows Server 2022 について | そうだ | ネイティブ RDMA / RoCE |
| Kubernetes / CNI | そうだ | マルトス,SR-IOV CNI |
| OpenMPI / MVAPICH をクリックする | そうだ | InfiniBand の動詞に最適化 |
購入者チェックリスト - ConnectX-7 採用
- ホストプラットフォームをチェックする: PCIe Gen5 スロット (またはバックグラッド互換性のある Gen4 しかし帯域幅が限られている).
- ケーブルタイプを確認する: 400G NDR (OSFP/QSFP-DD) または 2x200G ポートごとにスプリッター.
- 冷却を確認する: 双ポートの高電源アダプタには少なくとも350LFMの空気流が必要である.
- セキュリティ機能については,セキュアな起動と暗号オフロードが必要かどうかを確認します (HEATモデルにはハードウェアルーツ・オブ・トラストとフル・インライン・エンジンが含まれます).
- ソフトウェアスタック:MLNX_OFEDまたはインボックスドライバーバージョンのカーネル/OSとの互換性.
