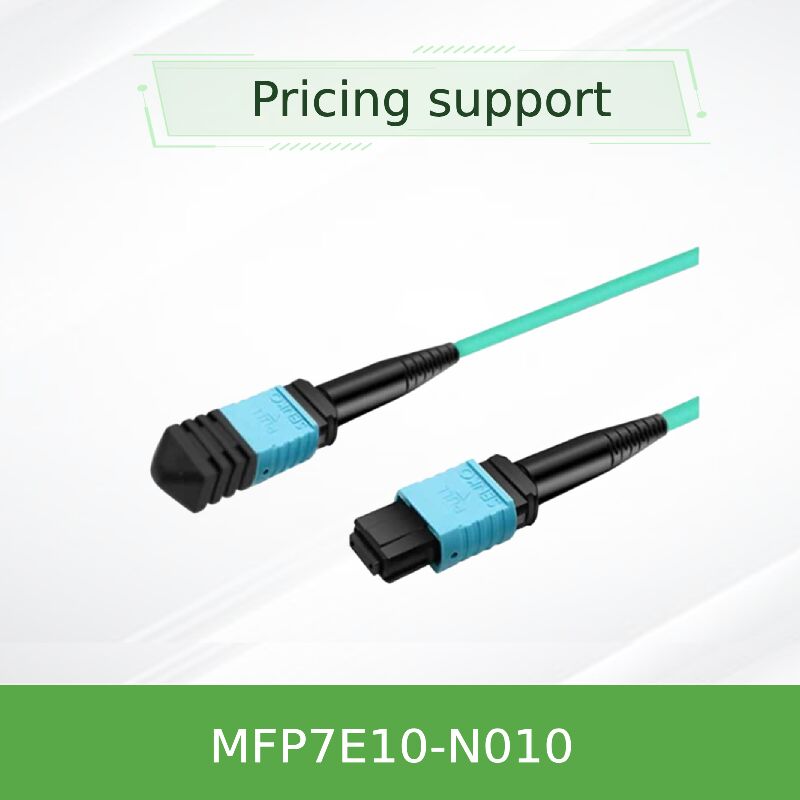

NVIDIA MFP7E10-N010 10m MPO12/APC マルチモードケーブル 800G InfiniBand
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N010 |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | パッシブファイバーケーブル | ケーブル長: | 10メートル |
| モデル: | MFP7E10-N010 | 名前: | Mellanox AOC MFP7E10-N010 パッシブ ファイバー ケーブル MMF MPO12 APC - MPO12 APC 10m |
| キーワード: | メラノックスケーブル | ||
製品の説明
NVIDIA MFP7E10-N010
MPO12/APC マルチモード光ファイバーケーブル
10メートル | 8ファイバーアクティブ | OM3 | LSZH | タイプBクロスオーバー
400G/800G InfiniBandおよびEthernet向けの高密度パッシブ光リンク。ツインポートOSFPスイッチをOSFPまたはQSFP112アダプターに直接接続します。
バルク見積もりをリクエストする →
OEM長 3m～50m 利用可能
製品概要
NVIDIA MFP7E10-Nxxxシリーズは、高性能データセンターでの短距離相互接続用に設計されたパッシブMPO-12/APCからMPO-12/APCマルチモード光ファイバーケーブルです。MFP7E10-N010（10メートルバリアント）は、タイプBクロスオーバートポロジーで8本のアクティブファイバーを使用し、極性反転アダプターなしで直接接続銅線/光リンクを可能にします。8度の物理的接触（APC）研磨により、バックリフレクションが最小限に抑えられ、最大800Gb/sのPAM4変調の信号整合性が確保されます。MFP7E10-N015主な事実
部品番号:
MFP7E10-N010 (10m)、N003/N005/N007～N050も利用可能
- ファイバータイプ: マルチモード 50/125μm OM3 (10m標準)
- コネクタ: MPO-12/APC メス、グリーンハウジング、8度角度研磨
- 挿入損失 (最大): ≤0.354 dB (0.35 + 0.0004*10)
- リターンロス: ≥35 dB
- 最小曲げ半径: 30 mm (動的/静的)
- OM3の最大到達距離: 30m (パッチパネル2枚使用時); 30mを超える場合はOM4を推奨
- MPO-12/APCを選ぶ理由角度研磨されたコネクタは、高速トランシーバーのレーザー性能を低下させるバックリフレクションを抑制します。超研磨（UPC）バージョンとは異なり、APCはレーンあたり50G PAM4での信頼性の高い動作を可能にします。緑色のNVIDIAシェルはAPC互換性を素早く識別し、古い青色シェルのUPCケーブルとの誤嵌合を防ぎます。
タイプBクロスオーバー:
一方の端のレーン1は反対側の端のレーン12に接続されます。外部クロスオーバーコードなしで4レーンTx/Rxペアリングに最適です。
テクノロジーと信号整合性800G DR8 / 400G DR4アーキテクチャ向けに設計されており、各ケーブルにはクロスされたピン配置で配置された8本のマルチモードファイバーが含まれています。8度のAPCインターフェースは、NVIDIA MMA4Z00-NS（ツインポートOSFP）のような高ボーレートトランシーバーに不可欠な、光リターンロスを35dB以上に低減します。パッシブ設計は電力を消費せず、遅延も発生しないため、NDR InfiniBandファブリックでのスイッチ間またはスイッチからDPUへのリンクに最適です。
厳格な端面形状テストとIL/RL検証により、各ケーブルが最新の800G EthernetおよびNVLinkファブリック拡張の厳格な要件を満たしていることが保証されます。
典型的なデプロイメント
ツインポートOSFP 800Gb/sスイッチ（例：Quantum-2）を10メートル以内のラック内のConnectX-7ネットワークアダプターにリンクする。
NVIDIA BlueField-3 DPU（QSFP112またはOSFP）を隣接ラック位置のトップオブラック スイッチに接続する。
- 短距離OM3リンクを必要とするストレージサーバー内のスパインリーフ相互接続。
- 単一ラック内または隣接ラック間（≤30m for OM3）のマルチモードバックボーン。
- 互換性
- MFP7E10-N010は、MPO-12/APCメスコネクタを受け入れ、タイプBピン配置を期待するあらゆるトランシーバーまたはシステムと互換性があります。検証済みの互換性には以下が含まれます:
NVIDIA MMA4Z00-NS（ツインポートOSFP DR8、800G）
NVIDIA MMA4Z00-NS400（シングルポートOSFP 400G）
- NVIDIA MMA1Z00-NS400（QSFP112 400G）
- InfiniBand NDR 400G/800G スイッチおよび ConnectX-7 アダプター
- MPO-12 APC 光インターフェースを備えた標準 400GbE スイッチ
- ⚠ 重要事項
- : このケーブルはMPO-12/UPC（超研磨、青色シェル）コネクタと嵌合できません。混合使用はフェルールの端面を損傷し、リンク障害を引き起こします。
技術仕様パラメータ
値 (MFP7E10-N010)
| 製品タイプ | パッシブ MPO-12/APC マルチモード光ファイバーケーブル、タイプBクロスオーバー |
|---|---|
| 長さ (公称) | 10メートル ; 公差: +0.1/-0 m (L <5m) または +2%×L/-0 (L≥5m) |
| アクティブファイバー | 8 (4 Tx / 4 Rx 方向)ケーブル径 |
| 3.0 ± 0.2 mm | ジャケット素材 |
| アクア LSZH / OFNR (低煙ゼロハロゲン、ライザー定格) | ファイバーコア |
| 50/125 μm マルチモード (≤30m は OM3 ; >30m は OM4) — 10m では OM3 を使用 | 挿入損失 (最大) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | リターンロス (最小) |
| 35 dB | 動作温度 |
| 0℃ ～ 70℃ | 保管温度 |
| -40℃ ～ 85℃ | 相対湿度 |
| 10% ～ 85% (結露なきこと) | 規制 |
| RoHS、CE、FCC クラス A、CB、cTUVus、RCM、VCCI | レーザークラス |
| クラス 1 (IEC 60825-1/2, 21 CFR 1040) | 選択ガイド (MFP7E10-Nxxx シリーズ) |
| 注文部品番号 | 長さ |
ファイバータイプ (標準)
| MFP7E10-N003 | 3 m | OM3 |
|---|---|---|
| MFP7E10-N005 | 5 m | OM3 (OM4 オプション) |
| MFP7E10-N007 | 7 m | OM3 (OM4 オプション) |
| MFP7E10-N010 | 10 m | OM3 (OM4 オプション) |
| MFP7E10-N015 | 15 m | OM3 (OM4 オプション) |
| MFP7E10-N020 | 20 m | OM3 (OM4 オプション) |
| MFP7E10-N025 | 25 m | OM3 (OM4 オプション) |
| MFP7E10-N030 | 30 m | OM3 (OM4 オプション) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | 100% 互換 & テスト済み: |
| MFP7E10-N050 | 50 m | 100% 互換 & テスト済み: |
| 注: 30mを超える長さの場合、50mの到達距離を保証するにはOM4ファイバーが必要です。MFP7E10-N010はデフォルトでOM3ファイバーで出荷され、パッチパネルを含めてネイティブ800Gを最大30メートルまでサポートします。 | Starsurge を NVIDIA 光ケーブルに選ぶ理由 | 100% 互換 & テスト済み: |
各 MFP7E10 ケーブルは、出荷前に NVIDIA トランシーバーで検証されます。
在庫 & 短納期:
- 人気の長さ (3m, 5m, 10m, 20m, 30m, 50m) は地域の倉庫に保管されています。テクニカルサポート:
- 販売前互換性チェックおよび販売後トラブルシューティング。バルク価格 & ラベリング:
- 大規模プロジェクト向けのカスタムシリアル化/アセットタグが利用可能です。グローバル配送:
- 米国、EU、APAC、中東への DDP/FedEx/UPS オプション。サービス & サポート
- Hong Kong Starsurge Group は、製造上の欠陥に対して1年間の保証と24時間のエンジニアリング対応を提供します。最適な挿入損失を維持するためのクリーニングおよび検査ガイダンスを提供します。30mを超える展開またはカスタムハイブリッドケーブル（MPOからデュプレックス）については、ソリューションチームにお問い合わせください。よくある質問
Q1: MFP7E10-N010 は 30 メートルを超える 800G リンクに使用できますか？
A: 30～50 メートルの距離の場合、OM4 バリアント（MFP7E10-N035 ～ N050）を推奨します。10 メートルでは、OM3 はマージンを含めてフル 800G パフォーマンスを提供します。
Q2: ケーブルの極性は NVIDIA Quantum-2 スイッチに適していますか？
A: はい。タイプB（クロスオーバー）は、NVIDIAが直接800GツインポートOSFPからOSFP接続に必要とする標準極性です。
Q3: MFP7E10 と MFP7E20 の違いは何ですか？
Q3: MFP7E10 と MFP7E20 の違いは何ですか？
A: MFP7E10 はマルチモード（MMF）、MFP7E20 はシングルモード（SMF）です。50m 以下の距離ではマルチモードがコスト効率が高く、50m を超える場合は MFP7E20 シングルモードケーブルを選択してください。
Q4: クリーニングキットの推奨はありますか？
Q4: クリーニングキットの推奨はありますか？
A: はい。各接続前に MPO-12/APC ドライクリーナー（例：CLICK-Clean または IBC ブランド）の使用を推奨します。
Q5: 10m の長さは 400G および 800G で保証されていますか？
Q5: 10m の長さは 400G および 800G で保証されていますか？
A: はい、MFP7E10-N010 は 10m 以内の 800G DR8 および 400G DR4 リンクに対して NVIDIA のコンプライアンステストに合格しています。
取り扱い上の注意
取り扱い上の注意
取り付けの直前までダストキャップを外さないでください。汚染はリンク劣化の第一の原因です。
常に MPO-APC 専用クリーナーを使用して、ケーブルコネクタとトランシーバーの光レセプタクルを両方クリーニングしてください。
常に MPO-APC 専用クリーナーを使用して、ケーブルコネクタとトランシーバーの光レセプタクルを両方クリーニングしてください。
特にコネクタ付近では、ケーブルを 30 mm の半径よりきつく曲げないでください。
- MPO-APC（緑/斜め）と MPO-UPC（青/平坦）を絶対に混合しないでください。物理的な損傷が発生します。ケーブル自体はパッシブですが、プラグ可能なトランシーバーを取り扱う際は標準的な ESD 対策を遵守してください。
- Hong Kong Starsurge Group について
- 2008年に設立されたHong Kong Starsurge Group Co., Limitedは、世界中にエンタープライズネットワーキングハードウェアとシステムインテグレーションを提供しています。NVIDIA/Mellanox互換ケーブル、スイッチ、NIC、トランシーバーの経験豊富なサプライヤーとして、米国、ヨーロッパ、アジアのデータセンター、金融機関、教育キャンパスにサービスを提供しています。当社の技術チームは、多言語での販売前コンサルティングと販売後RMAサポートを提供し、InfiniBandおよびEthernetの展開が互換性の問題なく実行されることを保証します。
