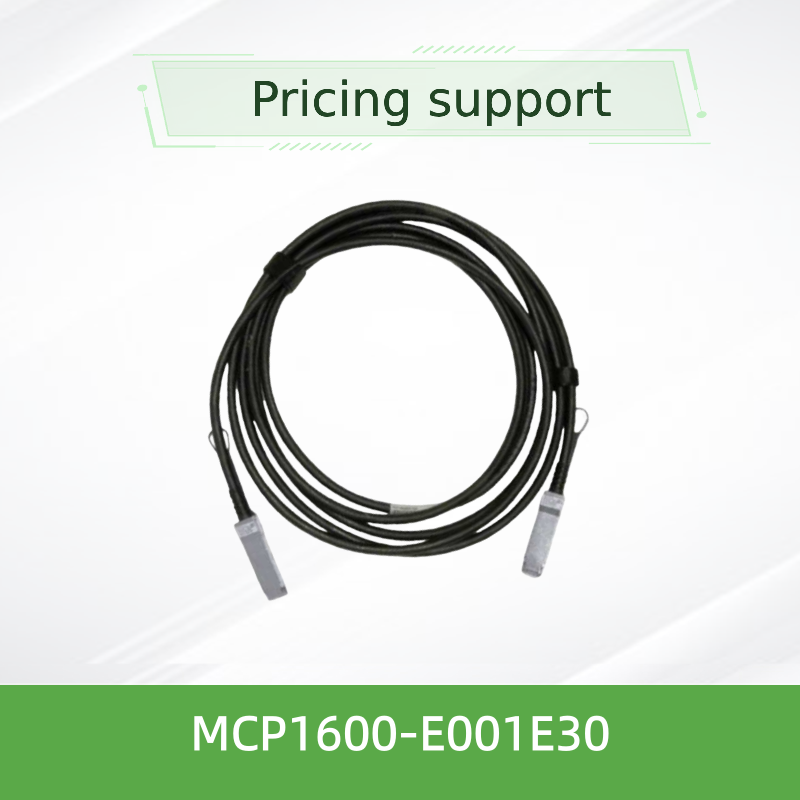

メラノックス MCP1600-E001E30 100Gb/s QSFP28 パッシブ銅DAC
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E001E30 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しいオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
| ハイライト: | Mellanox qsfp28のdacケーブル,100Gb/s の受動銅ケーブル,メラノックス MCP1600-E001E30 DAC |
||
製品の説明
メラノックス MCP1600-E001E30 100Gb/s QSFP28 パッシブ銅DAC
InfiniBand EDR 1m / 30AWG SFF-8665. 短距離100Gインターコネクト - メラノックスシステムで受動銅,低電力,ビットエラーレート < 1E-15. トップ・オブ・ラックおよびスイッチ・トゥ・サーバーリンクに最適.
- 100Gb/s のデータレート
- 3.3V 単電源
- LSZHジャケット&RoHS対応
- ホットプラグ可能
製品概要
メラノックス MCP1600‐E001E30は,InfiniBand EDRおよびイーサネットアプリケーション用に設計された高性能100Gb/s QSFP28直接接続銅 (DAC) ケーブルである.この受動ケーブル組は,4つの高速銅ペアを統合しています1メートル以上で100Gb/sの総帯域幅を提供します. 30AWGワイヤーで設計され,コスト効率の良い,データセンターや高性能コンピューティング・クラスター内の短距離インターコネクションのためのエネルギー効率の良いソリューション.
各QSFP28ポートには,I2C管理インターフェイス (SFF‐8636対応) で読み取れる製品構成データを含む搭載EEPROMが含まれます.ケーブルは,最適な信号の整合性を確保するために厳格にテストされています耐久性,信頼性
主要 な 特徴
- データ率- 最大100Gb/s (4×25Gb/s)
- 準拠性- SFF‐8665 QSFP28, SFF‐8636 I2C
- パワー- 0.1W 典型的な 3.3V 供給
- ケース温度- 0°Cから70°Cまで
- ビットエラー率- < 1E−15 (メラノックス システム)
- ジャケット- LSZH (低煙ゼロハロゲン)
- PCB- 鉛のない,ハロゲンのない
- 曲がり半径- 35.5mm (シングル),71mm (繰り返し)
- ホットプラグ可能- 活体挿入をサポートする
- 環境問題- RoHS対応
テクノロジーとデザイン
MCP1600‐E001E30は,偏差と挿入損失を最小限にするために,精密にマッチした差分ペアを持つ受動銅双軸技術を使用する.ケーブル構造には,SFF‐8665の機械要求を満たす堅固な外装 (LSZH) とストレンスリリエフブーツが含まれます.各組は100Ωの差異インピーデンスに特徴付けられ,伝播遅延 (典型的には4.5ns/m) に試験されます.エネルギー制限環境の理想的な選択である..
典型的な 部署
- 100G EDR InfiniBandファブリックにおけるサーバー接続へのトップ・オブ・ラック (ToR) スイッチ
- 高性能コンピューティング (HPC) クラスターとGPUベースのシステム
- 短距離銅リンクを必要とするデータセンターのリーフ・バックラインアーキテクチャ
- ストレージ エリア ネットワーク (SAN) と NAS ヘッド インターコネクト
- 決定的な低レイテンシーが重要な場合のテストおよび測定設定
互換性
プラットフォームとシステム:
- メラノックス スペクトラム® スイッチ
- メラノックス 量子TM インフィニバンド スイッチ
- NVIDIA® ConnectX® アダプター (EDR)
- NVIDIA BlueField® DPU
- 業界標準のQSFP28ポート (100Gイーサネット/EDR)
- QSFP28ケージ付きサーバー (Intel,AMD,ARMベース)
SFF‐8665とSFF‐8636に準拠し,主要なネットワーク機器ベンダーとの相互運用性を確保する.
仕様表
| パラメータ | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 電力消費量 | - そうだ | 0.1 | - そうだ | W |
| 操作ケースの温度 | 0 | - そうだ | 70 | °C |
| 作業中の相対湿度 | 5 | - そうだ | 85 | % |
| 保存温度 | -40歳 | - そうだ | 85 | °C |
| 特性インペダンス | 90 | 100 | 110 | オー |
| 増殖遅延 (情報) | - そうだ | 4.5 | - そうだ | ns/m |
| レーンごとにデータレート | - そうだ | 25 | - そうだ | Gbit/s |
| 総データ率 | - そうだ | 100 | - そうだ | Gbit/s |
| 最小曲がり半径 (単) | 35.5 | - そうだ | - そうだ | mm |
| 最小曲がり半径 (繰り返す) | 71 | - そうだ | - そうだ | mm |
*電気および機械的値は,Mellanox MCP1600シリーズデータシートから得られます.記載がない限り,すべての仕様は25°Cで典型的です.
選択ガイド - MCP1600シリーズ
| 部分番号 | 長さ | AWG | 記述 |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 m | 30 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E00AE30 | 0.5m | 30 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E01AE30 | 1.5m | 30 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E002E30 | 2.0 m | 30 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E02AE26 | 2.5m | 26 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E003E26 | 3.0 m | 26 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E004E26 | 4.0 m | 26 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
| MCP1600-E005E26 | 5.0 m | 26 | パッシブDAC,QSFP28,100Gb/sEDR,ブラック,LSZH |
✔より長い距離 (2.5m-5m) においては,信号の整合性を維持するために26 AWGの計測器を使用します.E001E30 (1m) は,最適な柔軟性のために30 AWGで構築されています.
利点
- 超低電源:0.1W 典型的には 冷却とエネルギーコストを削減します
- 費用対効果:消極的な設計は 光接送機を排除します
- 証明された信頼性:厳格な生産試験により 箱外での性能が保証されます
- 短距離最適化:5mまでのラック内接続に最適です.
- エコ意識:LSZHジャケット RoHS ハロゲンフリー PCB
サービスとサポート
香港スターズルージュグループ株式会社 (Hong Kong Starsurge Group Co., Limited) は,Mellanoxネットワーク製品のグローバル技術サポートとロジスティックを提供しています. 私たちのチームは,販売前の設定アドバイス,互換性検証,販売後RMAサービスMCP1600‐E001E30 は,1 年間の限られたハードウェア保証修理や交換をカバーします. 量産品の注文やカスタムラベルについては,当社の販売エンジニアに連絡してください.
よく 聞かれる 質問
Q: このケーブルはアクティブですか?
A: 消極的な. 活性信号条件付けを含まないので,低電力で低遅延です.
Q: このケーブルを100Gイーサネットスイッチで使ってもいいですか?
A: はい,QSFP28 MSA に準拠し,100GbE と InfiniBand EDR ポートで動作します.
Q: このシリーズの最大長さは?
A: 26 AWG で最大 5 メートル (MCP1600‐E005E26); E001E30 は 1 メートル.
Q:ホットプラグもサポートしていますか?
A: はい,QSFP28コネクタはホットプラグ可能で,SFF‐8665の機械要件を満たしています.
予防策と取り扱い
- 信号の劣化防止のため,最小の曲がり半径 (35.5mm単曲,71mm重複) を超えてはならない.
- 指定されたケース温度 (0-70°C) と湿度 (5-85% RH) の範囲内で動作する.
- QSFP28ケージを挿入する前に,クリーンで残骸がないことを確認します.
- 互換性のある 3.3V 電源でのみ使用する. 3.6V以上の電圧は損傷を引き起こす可能性があります.
- 保存するには, -40°C から 85°C の間に,抗静的パッケージで保管します.
会社紹介
香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダです. 2008年に設立され,私たちはネットワークスイッチ,NIC,無線アクセスポイント制御装置,ケーブル,関連機器
Starsurgeは 経験豊富な営業と技術チームによって 支援されています 政府,医療,製造業,教育,金融,企業などですネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,およびグローバル配信. 私たちの顧客第一アプローチは,信頼性の高い品質,応答性の高いサービス,顧客が効率的な拡張可能で信頼性の高いネットワークインフラです
主要 な 事実
- データ速度は:100Gb/s
- 長さ:1メートル
- コネクタ:QSFP28 (SFF-8665)
- ワイヤ計:30 AWG
- ジャケット:LSZH 黒
- パワー:0.1W
互換性マトリックス
- メラノックス 量子/スペクトルスイッチ
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- 100G イーサネット QSFP28 ポート
- SFF-8636 に適合する
購入者チェックリスト
- スイッチポートタイプ (QSFP28) を確認する
- 必要な長さを確認する (1m = E001E30)
- 動作温度範囲を確認する
- 保証の見直し&RMAポリシー
