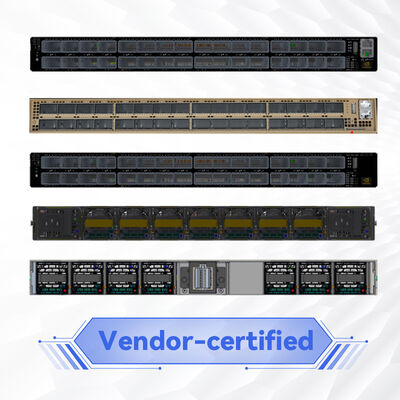

NVIDIA Quantum-2 MQM9790-NS2F 64ポート 400Gb/s インフィニバンド スマート スイッチ ◎ 51.2Tb/s ◎ AIおよびHPC データセンターのための SHARPv3 ネットワーク内加速
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9790-NS2F（920-9B210-00FN-0D0） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 応用: | サーバ | 状態: | 新しい、オリジナル |
|---|---|---|---|
| 総計の帯域幅: | 51.2 TB/s双方向 | 管理: | CLI、WebUI、SNMP、JSONサポートを使用したMlnx-OS |
| 名前: | NDR 400G InfiniBandのスマートなスイッチが付いているデータ センタを量るMQM9790-NS2F InfiniBand Mellanoxのネットワーク スイッチ | キーワード: | mellanox 400gスイッチ |
| ハイライト: | NVIDIA 量子-2 インフィニバンド スイッチ 400Gb/s,メラノックス スマートスイッチ 51.2Tb/s トランスフット,InfiniBand スイッチ SHARPv3 AI データセンター |
||
製品の説明

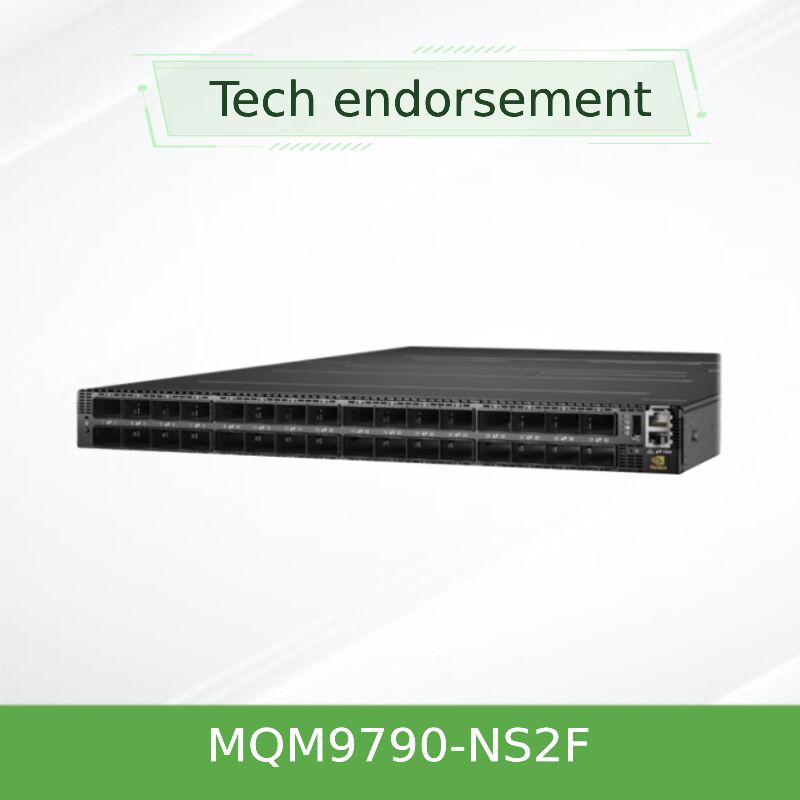

NVIDIA 量子-2 MQM9790-NS2F 400Gb/s インフィニバンド スマート スイッチ
1Uの形式要素でNDRInfiniBandの400Gb/sの前例のない64ポートで,51.2Tb/sの総処理量と66%を供給します.ネットワーク内のSHARPv3加速で,極端な規模のAIとHPC環境で毎秒50億パケット.
- 64の非ブロック 400Gb/sの InfiniBand ポート (32の OSFP 接続器で,二重密度の根)
- 51.2Tb/s (両方向) パケット処理 66.5 BPPS
- 3代目のSHARP技術 (SHARPv3) で 32倍高いAI加速
- 管理されていないSKU (MQM9790-NS2F) 搭載サブネットワーク管理者 (最大2000ノードをサポート)
- P2C空気流,1+1の冗長電源,1Uの標準深さ,HDR/EDRとバックコンパクト
特徴
- 400Gb/s NDR 性能:ポートごとに400Gb/sで 64のポートを搭載し,完全な双方向帯域幅と超低レイテンシーです
- 双重密度200Gモードポート・スプリット技術では,密度の高いToR展開に最適な200Gb/sの 128ポートが提供されます.
- SHARPv3 ネットワーク内コンピューティング:集団通信の際にハードウェアベースのデータ集計/縮小
- 高度なトポロジーサポート:ファットツリー スリムフライ ドラゴンフライ+ 多次元 トロス アダプティブルーティング
- エネルギーと空間最適化80 PLUS ゴールド認証,熱交換可能な扇風機, 1U シャシー,前から後ろ,または前から後ろの冷却オプション.
テクノロジーと標準
NVIDIA Quantum-2 InfiniBand アーキテクチャをベースに,MQM9790-NS2FはSHARPv3ネットワーク内での削減の場合RDMA (リモート・ダイレクト・メモリー・アクセス)アダプティブルーティング,強化された仮想レーン (VL) マッピング,混雑制御をサポートします.NDR 400Gb/sスイッチはMLNX-OS (管理されていないバージョンは,高度なファブリック管理のために外部UFMまたはOpenSMに依存する) を実行する.
作業原理: SHARPv3 でネットワーク内コンピューティング
MQM9790-NS2Fは 単一のパケットを転送する 従来のスイッチとは異なり 組織を通過するデータで 計算を行います集団取引に関するデータを集計し,縮小する (e.g.,all-reduce,barrier) を配線速度で実行し,エンドポイント間のトラフィックを劇的に削減します.これはAIトレーニングクラスターとHPCシミュレーションのための線形スケーラビリティを可能にします.組み込まれたx86 Coffee Lake i3プロセッサは,ファブリック初期化とトポロジー発見を管理するデータ加速は専用ハードウェアで行われます
アプリケーションと展開
- エクサスケールAI訓練:言語モデルやディープラーニングは 幅を大きく減らします
- 高性能コンピューティング (HPC):気候モデリング 分子動力学 計算流体動力学
- 2重密度の上部ラック (ToR):密度の高いサーバー接続のための128ポートの200G設定
- クラウドとエンタープライズデータセンター高出力ストレージ (NVMe-oF) データベース加速
- 研究・政府研究室:科学的発見のための超低遅延の布
技術仕様と注文オプション
| モデル | ポートとスピード | 切り替え能力 | 経営 | 空気の流れ | 電源 | 尺寸 (HxWxD) |
|---|---|---|---|---|---|---|
| MQM9790-NS2F | 32 OSFP (64 x 400Gb/s) または 128 x 200Gb/s | 51.2 Tb/s ブロックしない 66.5 BPPS | 管理されていない (ext. UFM/OpenSM) | P2C (前向き) | 2 x AC (1+1 リデンドント),80+ ゴールド | 43.6 x 438 x 660 mm (1U) |
| MQM9790-NS2R | 32 OSFP (64 x 400Gb/s) または 128 x 200Gb/s | 510.2 Tb/s 66.5 BPPS | 管理されていない | C2P (逆) | 2 x AC,余剰 | 同じこと |
| MQM9700-NS2F | 32 OSFP (64 x 400Gb/s) または 128 x 200Gb/s | 510.2 Tb/s 66.5 BPPS | 管理 (機内MLNX-OS) | P2C | 2 x AC,余剰 | 同じこと |
注:すべてのモデルにはx86 Coffee Lake i3 CPU,8GB DDR4,M.2 SSD 16GB,1x USB 3が含まれています.01x I2C USB, 1x RJ45 (UART). 重さ: ~14.5kg.ケーブル:OSFP受動/銅/活性光学.
利点と違い
- 前世代 (QM8700) と比べて:2.5倍以上のポート (64対40),3.2倍もの総帯域幅 (51.2Tb/s対16Tb/s),そしてSharpv3は32倍高いAI加速率を提供します.
- 400G スイッチの競争:統合された SHARPv3 は,作業完了時間を短縮し,二重密度200G モードはネットワーク層を低くし,コストを削減します.
- 最も密度の高い ToR 溶液:高密度のラックに最適です.
- エネルギー比率:ポート利用のある電源スケール; ENERGY STAR 認証

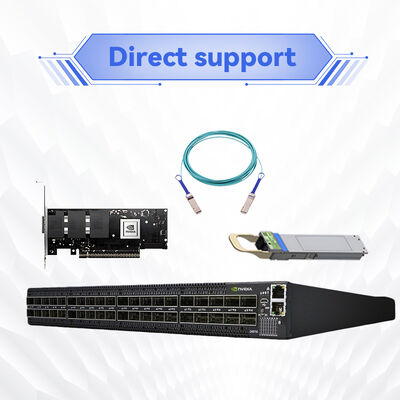

- バックバック互換性:ConnectX-6/5/4 ネットワークカードと既存のケーブルで動作します
サービスとサポート
ライフサイクルサポートを全般的に提供しています 24/7の技術コンサルティング,RMA処理,現場での支援です既存のInfiniBandファブリックとの統合. すべてのユニットは1年間の保証 (延長可能) を持っています. 注文は24-48時間以内に私たちの10M+在庫から出荷します. カスタムケーブルとネットワークカードのバンドルがあります.
よくある質問 (FAQ)
Q: MQM9790-NS2Fは Mellanox ConnectX-6 ネットワークカードと互換性がありますか?
A: その通りはい,ConnectX-6 (HDR/EDR) とConnectX-5/4を完全にサポートしています.400Gb/sの動作では,ConnectX-6またはNDRをサポートする新しいネットワークカードを使用してください.
Q: 128ポートの200Gb/s モードはどのように動作しますか?
A: その通り各OSFPコネクタには8レーンがあります. 400G (8レーン) ポートを2つの独立した200G (4レーン) 接続に分割することで,スイッチは 200Gエンドポイントのポート数を2倍にします.高密度のToRに最適です..
Q: この管理されていないスイッチはサブネットマネージャーを実行できますか?
A: その通りはい,オンボードサブネットマネージャーが搭載されており,最大2000ノードを自動で管理できます.UFMのような高度な機能については,OpenSMまたはNVIDIA UFMを実行する外部サーバーに接続してください.
Q:どんな冷却オプションがありますか?
A: その通りMQM9790-NS2FはP2C (ポート・トゥ・パワー/フォワード) の空気流があります.ラックがバック・トゥ・フロント冷却を使用している場合は,MQM9790-NS2R (C2P) を注文してください.ホットスワップ可能な扇風機ユニットは両方の方向をサポートします.
Q: 50% の負荷で典型的な電力の消費量は?
A: その通り使用方法やケーブル種類によって,半荷重で 250W から 350W の電力を消費する.スイッチはポートが無効であるときに動的に電力を削減する.
予防措置と互換性に関する注意事項
- 空気の流れ方向:スタック冷却器がP2C (MQM9790-NS2F) またはC2P (MQM9790-NS2R) のモデルに一致していることを確認します.不適切な空気流が過熱を引き起こす可能性があります.
- 電源:入力範囲 200-240V ACのみ (100-127Vではなく).冗長性のために両方の電源を使用します.
- ケーブル:400Gでは,OSFP受動銅 (最大3m) またはアクティブ光学モジュールを使用する.200G分割には,OSFPから2x200Gのブレイクアウトケーブルが必要です.
- 操作環境:温度 0°C~40°C,湿度 10%~85% 凝縮しない,高度 ≤3050m.EMCはCE,FCC,VCCI,ICES,RCMに準拠する.
- ソフトウェア:外部サブネットマネージャ/UFMは,大規模なファブリックで推奨されます.常にネットワークカードバージョンと連携してファームウェアを更新します.
