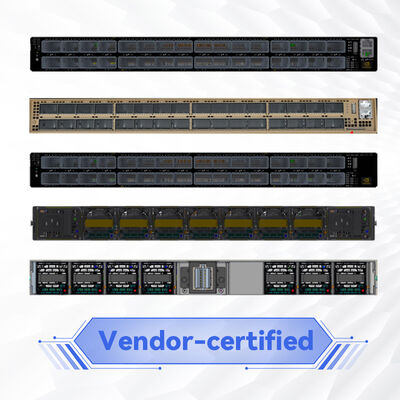

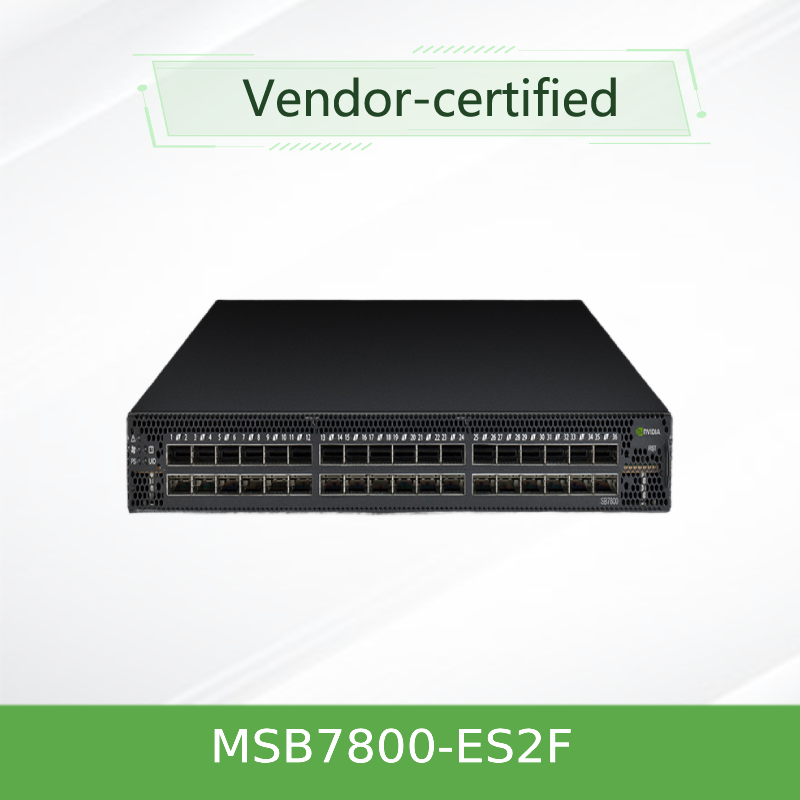

NVIDIA MSB7800-ES2F 100Gb/s インフィニバンドスイッチ 36ポートEDR 7.2Tb/s 1U P2Cエアフロー 外部管理
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MSB7800-ES2F |
| 書類: | MSB7800.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| ブランド: | メラノックス | モデル番号: | MSB7800-ES2F |
|---|---|---|---|
| スピード: | 港ごとの100Gb/s | ポート: | 36 X QSFP28 |
| 名前: | 日付の中心のMSB7800-ES2FネットワークIB Mellanox 100gbスイッチ高速 | キーワード: | Mellanoxネットワークスイッチ |
製品の説明
MSB7800-ES2F
製品概要
NVIDIA MSB7800-ES2F は、Switch-IB 2 ASIC 上に構築された固定構成の InfiniBand スイッチで、ハイ パフォーマンス コンピューティング (HPC) および AI ワークロードの極端な帯域幅と遅延の要求を満たすように設計されています。 100Gb/秒 EDR で動作する 36 個の QSFP28 ポートを備え、小規模な研究クラスターから大規模なエンタープライズ データセンターまで拡張可能なノンブロッキング スイッチング ファブリックを提供します。
この外部管理型バリアント (MSB7800-ES2F) は、集中サブネット マネージャー (OpenSM や NVIDIA UFM など) がファブリック制御を処理する環境向けに最適化されており、低消費電力 (通常 122 W) と高密度 1U 設計を実現します。これには、MPI 集合操作を高速化する NVIDIA SHARP テクノロジが含まれており、CPU リソースを計算用に解放し、ジョブの完了時間を短縮します。
主な特長
- ✓ 1U に 36 個の EDR 100Gb/s ポート
- ✓ 7.2Tb/秒の総ノンブロッキングスループット
- ✓ 90ns 未満のポート間遅延

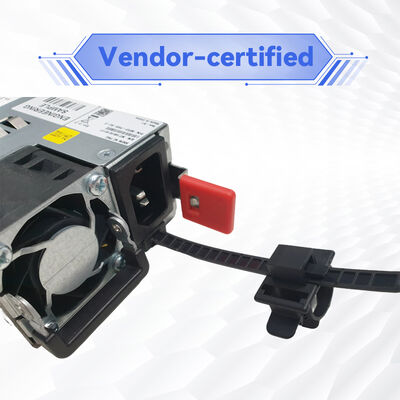

- ✓ 1+1 冗長ホットスワップ可能な AC 電源
- ✓ N+1 冗長ホットスワップ対応ファン
- ✓ 80 PLUS Gold+ および ENERGY STAR 認定
- ✓ 適応型ルーティングと輻輳制御
- ✓ FDR (56Gb/s) および QDR (40Gb/s) との下位互換性
- ✓ デュアルコア x86 CPU を搭載した MLNX-OS ソフトウェア
- ✓ RoHS‑6 準拠および EMC 認定済み
テクノロジー: ネットワーク内コンピューティング
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) は、集合的な操作を CPU からスイッチ ネットワークにオフロードし、エンドポイント間の複数のデータ パスを排除します。これにより、MPI の動作時間が短縮され、CPU リソースが計算用に解放されます。
スイッチ IB 2 ASICは、適応ルーティング、輻輳制御、VL2VL マッピング、ポート ミラーリングなどの高度な機能を提供します。 x86 デュアルコア Intel Celeron は、完全なシャーシ管理のために MLNX‑OS を実行します。
一般的な展開
- • HPC クラスターのトップオブラック リーフ接続
- • AI およびディープラーニング ファブリック用のスパインリーフ トポロジ
- • 高性能ストレージを備えたエンタープライズ データセンター
- • 研究および教育環境（物理学、ゲノミクス、気候）
- • 低遅延取引インフラストラクチャ向けの金融サービス

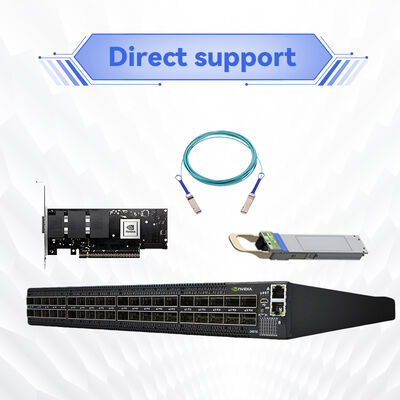

互換性
- •ホストアダプター:ConnectX-4、ConnectX-5 EDR
- •ケーブル:QSFP28 パッシブ銅線、アクティブ光、光モジュール
- •管理：OpenSM、NVIDIA UFM、MLNX‑OS
- •後方:適切なトランシーバーを使用した FDR (56Gb/s)、QDR (40Gb/s)
- •サブネットマネージャー:外部管理 (ホストベースの SM が必要)
仕様
セレクションガイド – MSB7800シリーズ
利点 – スケールと効率性を考慮して構築
データ集約型ワークロード向けの 7.2Tb/秒のスループットと 90ns 未満のレイテンシ。
標準電力 122W、80 PLUS Gold+ 電源により OPEX が削減されます。
SHARP は MPI コレクティブをオフロードし、ジョブの完了時間を短縮します。
1+1 電源とホットスワップ可能なファンにより高可用性を実現します。
FDR/QDR との下位互換性。 ConnectX‑4/5 アダプターで動作します。
サービスとサポート
- • 1 年間の標準保証 (延長保証あり)
- • 電子メール/電話によるテクニカルサポート
- • ファームウェアのアップグレードと MLNX‑OS のアップデート
- • 欠陥のあるユニットの RMA サービス
- • グローバルな物流と配送
よくある質問
このスイッチは内部で管理されていますか?
いいえ、MSB7800-ES2F は外部管理されています。ホストベースのサブネット マネージャー (OpenSM / UFM) が必要です。
風向きを変えることはできますか?
いいえ、P2C (フロントツーリア) は固定です。 C2P エアフローには -ES2R を選択します。
シャープに対応していますか？
はい、Switch‑IB 2 ファームウェア ≥ 15.1300.0126 および UFM 構成の場合。
互換性のあるケーブルは何ですか?
QSFP28 パッシブ銅線、アクティブ光モジュール、および光モジュール。
予防
- • エアフローの方向がラックの冷却戦略と一致していることを確認します。
- • EDR 準拠のため、NVIDIA 認定の光学部品とケーブルのみを使用してください。
- • ファブリックに接続する前に、サブネット マネージャが設定されていることを確認してください。
- • 動作温度範囲: 0°C ～ 45°C。適切な換気を維持してください。
- • このスイッチは DC 電源をサポートしていません - AC のみです。
香港スターサージグループ株式会社
2008 年に設立された Starsurge は、ネットワーク ハードウェア、IT サービス、システム統合ソリューションを提供するテクノロジー主導のプロバイダーです。当社は、スイッチ、NIC、ワイヤレス アクセス ポイント、コントローラ、ケーブル、IoT ソリューションを世界中の政府、医療、製造、教育、金融、企業の顧客に提供しています。当社の経験豊富な販売および技術チームは、多言語サポート、カスタム ソフトウェア開発、およびグローバル配信を提供し、信頼性の高い品質と応答性の高いサービスに取り組んでいます。
重要な事実
- •ASIC:スイッチ-IB 2
- •ポート:36×QSFP28
- •スループット：7.2Tb/秒
- •レイテンシ:<90ns
- •シャープ：はい (一括オフロード)
- •電力 (標準):122W
互換性マトリックス
- •HCA:ConnectX-4、ConnectX-5 EDR
- •ケーブル:QSFP28 DAC / AOC / 光学
- •SM:OpenSM、UFM エンタープライズ
- •後方:FDR (56G)、QDR (40G)
- •ファームウェア：MLNX‑OS、SHARP対応
購入者チェックリスト
- ✓ エアフローの確認: P2C (MSB7800-ES2F) vs C2P
- ✓ ラックの奥行きを確認します (標準の奥行きが必要)
- ✓ 電源の確認: AC のみ、100‑240V
- ✓ サブネットマネージャーを計画する (外部ホスト)
- ✓ 光学系/ケーブルの互換性を検証する
