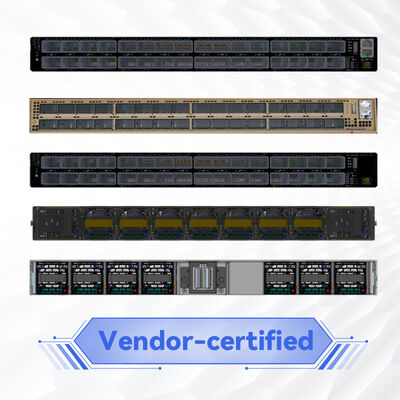

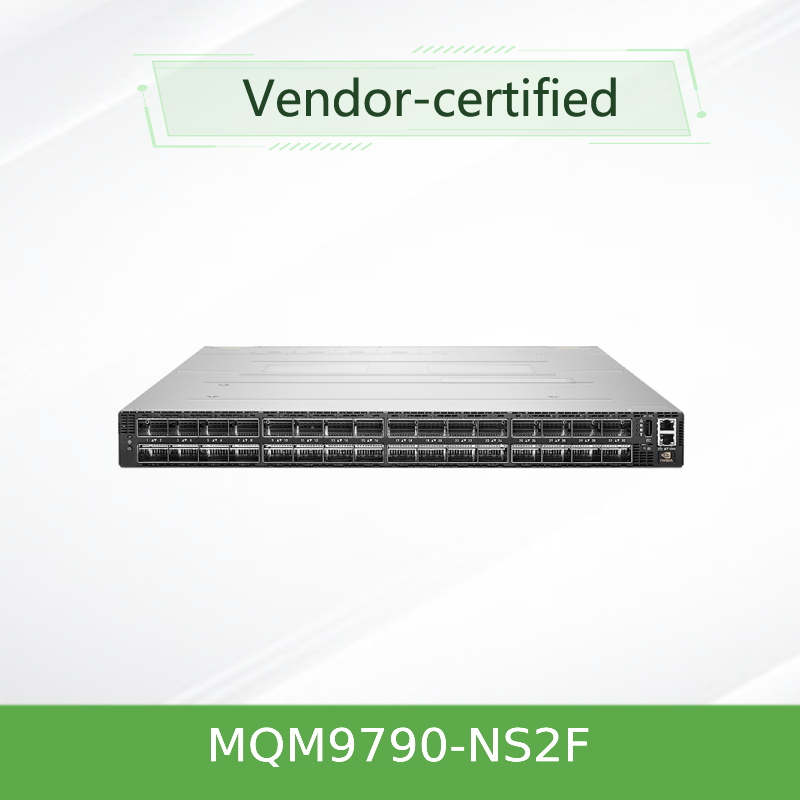

NVIDIA MQM9790-NS2F 400Gb/s インフィニバンド スイッチ 64-ポート NDR, 51.2Tb/s, 外部管理, 1U HPC & AI クラスター
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9790-NS2F（920-9B210-00FN-0D0） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 応用: | サーバ | 状態: | 新しいオリジナル |
|---|---|---|---|
| 総計の帯域幅: | 51.2 TB/s双方向 | 管理: | CLI、WebUI、SNMP、JSONサポートを使用したMlnx-OS |
| 名前: | NDR 400G InfiniBandのスマートなスイッチが付いているデータ センタを量るMQM9790-NS2F InfiniBand Mellanoxのネットワーク スイッチ | キーワード: | mellanox 400gスイッチ |
| ハイライト: | NVIDIA インフィニバンドスイッチ 400Gb/s,64-ポート NDR ネットワーク スイッチ,外部管理された1Uスイッチ |
||
製品の説明
1Uのシャーシで400Gb/sの NDRの64の非ブロックポートを搭載します. SHARPv3のネットワークコンピューティングと超低レイテンシーで 51.2Tb/sの総処理量を提供します.そして冗長な電力 - 超規模のHPCとAIデータセンターのために設計された.
部品番号:MQM9790-NS2F空気流量:P2C (前から後ろ)管理:外部管理形式要素:1U ラックマウント
NVIDIA MQM9790-NS2Fは,業界をリードするNDR 400Gb/sアーキテクチャに基づいた固定構成の量子-2インフィニバンドスイッチである.この外部管理型は,コンパクトな1U形式要素で64の非ブロックポート (32のOSFPコネクタを介して) を提供しています.2方向の通信速度が51.2Tb/sで 毎秒665億パケット以上を配信しています
MQM9790-NS2Fは,中央集権サブネットマネージャ (NVIDIA UFMなど) がファブリック制御をオーケストラする環境に最適化されています. SHARPv3 ネットワーク内コンピューティング,適応ルーティング, RDMA,研究者やAI開発者が,前例のないパフォーマンスとスケーラビリティで,最も要求の高いデータ密集型課題に取り組むことを可能にします.
- 400Gb/s NDR の 64 ポート (32 OSFP 接続)
- 51.2Tb/s ブロックしない総流量
- >665億パケット/秒 (BPPS)
- SHARPv3 ネットワーク内コンピューティング (32x AI 加速)
- 1+1 リデンダント・ホットスワップ可能なAC電源
- 熱交換可能な扇風機 80 PLUS ゴールド+ 認証
- ポート・スプリット技術:最大128ポート 200Gb/s
- アダプティブルーティング,RDMA,混雑制御
- HDR と EDR と後方対応
- RoHS-6 準拠,CE/FCC/VCCI 認証
NVIDIA Quantum-2 プラットフォームは,前世代よりも 32 倍高い AI 加速率を提供する SHARP テクノロジーの 3 世代 (SHARPv3) を導入しています.CPUからスイッチネットワークへの集合操作のオフロードによってMPI操作時間とデータ横断を劇的に短縮します.
量子-2ASIC複素密度200Gb/sのポートスプリット,適応型ルーティング,強化されたVLマッピング,自己修復ネットワーク機能を統合する.組み込みx86 Coffee Lake i3 CPUは,包括的な管理のためにMLNX-OSを実行する.
SHARPv3統合MLNX-OSとUFMエンタープライズ (外部管理) でサポートされています.
- 超大規模 HPC クラスターにおけるトップ・オブ・ラック リーフ/脊柱
- ディープラーニングのためのAIトレーニングと推論のファブリック
- 高性能のストレージとデータ分析プラットフォーム
- 研究と科学コンピューティング (天気,ゲノム,物理学)
- クラウドデータセンターで大規模に複数のレンタワーワークロード

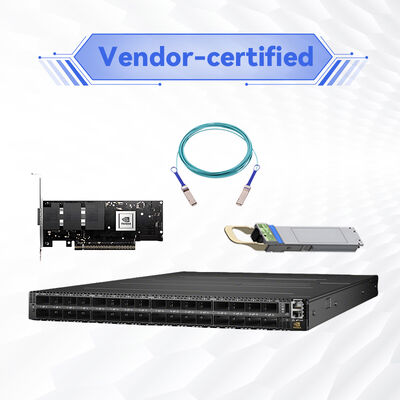

- ホストアダプター:コネクトX-6,コネクトX-7 NDR
- ケーブル:OSFP受動/活性銅,活性光学,光学モジュール
- 管理:NVIDIA UFM,MLNX-OS,オープンSM
- 後ろにHDR (200Gb/s),EDR (100Gb/s) に適したトランシーバー
- トポロジー:脂肪の木 スリムフライ ドラゴンフライ 多次元 トロス
| カテゴリー | 詳細 |
|---|---|
| モデル | MQM9790-NS2F |
| 港湾 | 64 x 400Gb/s NDR (32つのOSFPコネクタ) |
| トランスプット | 51.2 Tb/s総量,ブロックしない |
| パケットレート | >665億パケット/秒 (BPPS) |
| CPU / メモリ | x86 カフェレイク i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| OS / マネジメント | MLNX-OS 外部管理 (UFM/ホストベースのSM) |
| 電源 | 1+1 リデンダント,ホットスワップ可能 200-240VAC,80 PLUS ゴールド+ |
| 冷却/空気流 | P2C (前から後へ),熱交換可能なファンユニット |
| 管理港 | 1x RJ45 1x RJ45 (UART), 1x USB301xUSB (I2C) |
| 尺寸 (HxWxD) | 1.7 x 17.0 x 26.0 インチ (43.6 x 438 x 660.4 mm) |
| 体重 | 14.5kg (32.0ポンド) |
| 動作温度/湿度 | 0°C~40°C / 10%~85% 凝縮しない |
| 高さ | 3,050mまで |
| 安全性/EMC | CE,FCC,VCCI,ICES,RCM; RoHS,CB,cTUVus,CU |
| 付属品 | 鉄道キット (標準深さ) 2x AC電源 |
| 部分番号 | タイプ | 空気の流れ | 経営 |
|---|---|---|---|
| MQM9790-NS2F | スイッチ | P2C (前から後ろ) | 外部管理 |
| MQM9790-NS2R | スイッチ | C2P (後ろから前へ) | 外部管理 |
| MQM9700-NS2F | スイッチ | P2C (前から後ろ) | 内部管理 |
| MQM9700-NS2R | スイッチ | C2P (後ろから前へ) | 内部管理 |
注記:MQM9790-NS2Fは外部管理されたP2Cエアフロー変種です.注文する前にデータセンターの冷却戦略を確認してください.内部管理デプロイメントについては,MQM9700シリーズを検討してください.
- 1 年間の標準保証 (延長可能)
- メール/電話による技術サポート
- ファームウェアのアップグレードとMLNX-OSの更新
- 欠陥のあるユニットのRMAサービス
- グローバル・ロジスティクスと配達
このスイッチは内部で管理されていますか?
MQM9790-NS2Fは外部で管理されている.ホストベースのサブネットマネージャ (UFM / OpenSM) が必要です.
空気流の方向を変えられるか?
P2C (前から後ろ) は固定されています.C2Pの空気流のために -NS2R を選択します.
SHARPv3に対応していますか?
ええ,MLNX-OSとUFMエンタープライズ設定で
200Gb/sで最大ポート数は?
ポート・スプリート技術で 128 ポートまで
- 空気流の向きが スタック冷却戦略に合っているか確認します
- NDR 準拠のために NVIDIA 合格の OSFP オプティックとケーブルのみを使用する.
- サブネットマネージャーが正しく設定されていることを確認します.
- 動作温度: 0°C~40°C 十分な換気を維持する.
- このスイッチは200-240VACのみに対応します 100-120VACは対応しません
2008年に設立された Starsurgeは ネットワークハードウェア,ITサービス,システム統合ソリューションの テクノロジー主導のプロバイダーですスイッチを搭載した世界各地の企業クライアントNIC,ワイヤレス アクセス ポイント,コントローラ,ケーブル,IoTソリューション. 私たちの経験豊富な販売と技術チームは,多言語サポート,カスタムソフトウェア開発,信頼性の高い品質と迅速なサービスにコミット.
- ASIC:NVIDIA 量子2
- ポート:64 x NDR (32 OSFP)
- トランスフット:51.2 Tb/s
- パケットレート:>66.5 BPPS
- SHARPv3 について32x AI 加速
- 管理:外部 (UFM/OpenSM)
- HCAs:接続X-6,接続X-7
- ケーブル:OSFP DAC / AOC / オプティクス
- (サリーム)UFMエンタープライズ,OpenSM
- 後ろにHDR (200G),EDR (100G)
- トポロジー:脂肪の木 スリムフライ ドラゴンフライ+ トロス
- 確認する空気流量:P2C (MQM9790-NS2F) vs C2P
- 棚の深さを確認する (標準1U)
- チェック電源: 200-240VACのみ
- プランサブネット管理者 (外部ホスト)
- OSFP 光学/ケーブル互換性を検証する
