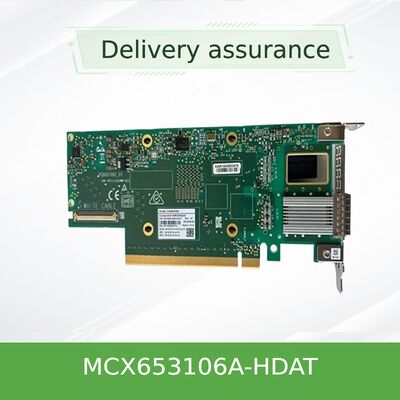

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s デュアルポートインフィニバンドスマートアダプター
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCX653106A-HDAT-SP |
| 書類: | connectx-6-infiniband.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 製品の状態: | ストック | 応用: | サーバ |
|---|---|---|---|
| 状態: | 新しい、オリジナル | タイプ: | 有線 |
| 最高速度: | 最大200 gb/s | イーサネットコネクタ: | QSFP56 |
| モデル: | MCX653106A-HDAT | 名前: | MCX653106A-HDAT-SP Mellanoxのネットワーク カード200gbeの高速スマートな金庫 |
| ハイライト: | NVIDIA ConnectX-6 インフィニバンドアダプタ,Mellanox 200Gb/s ネットワークカード,デュアルポート InfiniBand スマートアダプター |
||
製品の説明
NVIDIA ConnectX-6 MCX653106A-HDAT
200Gb/s デュアルポート HDR InfiniBand スマートアダプター
NVIDIA In-Network Computing で、極限の HPC および AI パフォーマンスを解き放ちます。この PCIe 4.0 x16 アダプターは、毎秒 2 億 1500 万メッセージを処理し、最も要求の厳しいデータセンター向けにハードウェアベースのアクセラレーションを提供します。
製品概要
NVIDIA ConnectX-6 MCX653106A-HDAT は、NVIDIA Quantum InfiniBand プラットフォームの基盤として設計された、デュアルポート 200Gb/s InfiniBand および Ethernet スマートアダプターです。RDMA (Remote Direct Memory Access)、NVMe over Fabrics (NVMe-oF) オフロード、ブロックレベル暗号化などの高度な機能を統合し、CPU オーバーヘッドを劇的に削減します。このアダプターは、計算をネットワークファブリックに移動させることで、高性能コンピューティング、機械学習ワークロード、およびハイパースケールクラウドインフラストラクチャのスケーラビリティと効率を向上させます。
主な機能
- 超高スループット: ポートあたり 200Gb/s の接続性、最大 200Gb/s の集約帯域幅。
- インネットワークコンピューティング: コレクティブオペレーション、MPI タグマッチング、およびランデブープロトコルのためのハードウェアオフロード。
- ブロックレベル暗号化: FIPS 準拠のデータセキュリティのための XTS-AES 256/512 ビットハードウェア暗号化。
- PCIe 4.0 サポート: PCIe 3.0/2.0/1.1 への完全な下位互換性を持つ 16 GT/s のリンクレート。
- メッセージレート: 極めて小さいパケットパフォーマンスのために、毎秒最大 2 億 1500 万メッセージ。
- ストレージオフロード: NVMe-oF ターゲットおよびイニシエーターオフロード、T10-DIF、SRP、iSER、NFS RDMA のサポート。
- 仮想化: 最大 1K の仮想関数を持つ SR-IOV、および OVS オフロード用の ASAP2。
NVIDIA In-Network Computing テクノロジー
ConnectX-6 は、NVIDIA の独自の In-Network Computing エンジンを統合し、コレクティブ通信オペレーション（MPI all-reduce など）を CPU からネットワークファブリックにオフロードします。これにより、レイテンシが劇的に削減され、CPU サイクルがアプリケーション処理のために解放されます。RDMA および高度なメモリマッピング (UMR) と組み合わせることで、このアダプターは GPU Direct RDMA およびネットワーク全体でのピアツーピア GPU 通信を可能にし、AI トレーニングクラスターおよび複雑なシミュレーションを加速します。
一般的なデプロイメント
- 高性能コンピューティング (HPC): 気象シミュレーション、計算流体力学、分子動力学を実行する大規模クラスター。
- AI & 機械学習: 高スループットと低レイテンシを必要とするディープニューラルネットワークの分散トレーニング。
- エンタープライズデータセンター: NVMe-oF ストレージターゲット、データベースアクセラレーション、仮想化インフラストラクチャ。
- ハイパースケールクラウド: ハードウェアベースの分離と QoS を必要とするマルチテナント環境。
- 液体冷却プラットフォーム: 高密度デプロイメント用の Intel Server System D50TNP コールドプレート設計と互換性があります。
互換性
システム & CPU: x86、Power、Arm、GPU (GPUDirect 対応)、FPGA ベースのプラットフォーム。
スイッチ: 200Gb/s までの NVIDIA Quantum InfiniBand スイッチおよび標準 Ethernet スイッチと完全に相互運用可能。
ケーブル: QSFP56 コネクタを備えたパッシブ銅線、アクティブ光ファイバー、DAC ケーブル。
技術仕様
| パラメータ | 詳細 |
|---|---|
| 製品名 | NVIDIA ConnectX-6 MCX653106A-HDAT |
| サポートされる速度 | InfiniBand: 200/100/50/40/25/10/1Gb/s; Ethernet: 200/100/50/40/25/10/1GbE |
| ネットワークポート | 2x QSFP56 |
| ホストインターフェイス | PCIe Gen 4.0/3.0 x16 (x8, x4, x2, x1 もサポート) |
| メッセージレート | 毎秒最大 2 億 1500 万メッセージ |
| InfiniBand 機能 | RDMA、XRC、DCT、ODP、ハードウェア輻輳制御、16M I/O チャネル、8 VL + VL15 |
| Ethernet オフロード | RoCE、LSO/LRO、チェックサムオフロード、RSS/TSS、VXLAN/NVGRE/Geneve オフロード |
| ストレージオフロード | NVMe-oF (ターゲット/イニシエーター)、T10-DIF、SRP、iSER、SMB Direct |
| セキュリティ | ハードウェア XTS-AES 256/512 ビットブロック暗号化、FIPS 準拠 |
| 管理 | NC-SI、SMBus/PCIe 上の MCTP、モニター/ファームウェア用の PLDM、I2C、JTAG |
| 寸法 | 167.65mm x 68.90mm (ブラケットなし) |
| 規制 | RoHS、ODCC 準拠 |
注: 仕様は入手可能なドキュメントに基づいています。詳細については、注文前にご確認ください。
選択ガイド: MCX653106A-HDAT
このモデルは、PCIe スタンドアップフォームファクターのデュアルポート QSFP56 バリアントです。最大 200Gb/s の速度で InfiniBand と Ethernet の両方をサポートします。シングルポートのニーズには、MCX653105A-HDAT を検討してください。OCP 3.0 フォームファクターについては、MCX653436A-HDAT シリーズを参照してください。
| ポート | フォームファクター | OPN | ユースケース |
|---|---|---|---|
| 2x QSFP56 | PCIe スタンドアップ | MCX653106A-HDAT | 高可用性 HPC/AI ノード向けのデュアルポート 200Gb/s |
| 1x QSFP56 | PCIe スタンドアップ | MCX653105A-HDAT | 標準コンピューティング向けのシングルポート 200Gb/s |
| 2x QSFP56 | ソケットダイレクト | MCX654106A-HCAT | マルチソケットサーバーの最適化 |
ConnectX-6 MCX653106A-HDAT の利点
- 将来性のある I/O: PCIe 4.0 対応により、次世代 CPU および GPU の帯域幅を確保します。
- デフォルトでのセキュリティ: オンボードの FIPS 準拠暗号化により、自己暗号化ドライブが不要になります。
- インフラストラクチャの統合: 1 つのアダプターで InfiniBand と Ethernet の両方をサポートし、在庫を簡素化します。
- スケーラブルなストレージ: 完全な NVMe-oF オフロードにより、分散ストレージアーキテクチャでの CPU 負荷が軽減されます。
サービス & サポート
香港 Starsurge Group の経験豊富な技術チームがサポートし、以下を提供します:
- お客様固有の HPC またはエンタープライズ環境向けのプリセールス構成支援。
- 追跡と安全な梱包によるグローバル配送。
- ファームウェアアップデートガイダンスとドライバーダウンロードサポート。
- 保証および RMA サービス (地域によって条件が異なる場合があります)。
よくある質問
Q: このカードは標準の Ethernet スイッチと互換性がありますか？
A: はい、MCX653106A-HDAT は InfiniBand と Ethernet の両方をサポートしています。200/100/50/40/25/10/1GbE で動作可能です。
Q: NVIDIA GPUDirect をサポートしていますか？
A: はい、もちろんです。GPUDirect RDMA および PeerDirect をサポートしており、ネットワーク経由での直接 GPU 間通信が可能です。
Q: MCX653106A-HDAT と MCX653106A-ECAT の違いは何ですか？
A: -HDAT サフィックスは 200Gb/s をサポートするハイスピードバリアントを示し、-ECAT は通常、低速 (100Gb/s) バージョンを示します。常に注文ガイドで確認してください。
Q: PCIe Gen 3 スロットでこのカードを使用できますか？
A: はい、PCIe Gen 3.0 との下位互換性がありますが、バスが遅いため、ポートあたりの帯域幅は約 100Gb/s に制限されます。
設置上の注意
- 十分なエアフローを確保してください。アダプターは、高密度環境ではアクティブ冷却が必要になる場合があります。
- リンクの不安定性を避けるために、200Gb/s 動作で検証済みの QSFP56 モジュールとケーブルのみを使用してください。
- ソケットダイレクトバリアントを使用する場合は、マザーボードの PCIe スロットのバイファケーションサポートを確認してください。
- 電力予算を確認してください。カードは PCIe スロットから電力を消費します。高電力の光モジュールは追加の電力考慮が必要になる場合があります。
香港 Starsurge Group Co., Limited について
2008 年に設立された香港 Starsurge Group は、ネットワークハードウェア、IT サービス、システムインテグレーションソリューションのテクノロジー主導型プロバイダーです。ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、および関連ネットワーク機器を含む製品で世界中のお客様にサービスを提供しています。経験豊富なセールスおよびテクニカルチームは、政府、ヘルスケア、製造、教育、金融、エンタープライズなどの業界をサポートしています。顧客第一のアプローチにより、Starsurge は信頼性の高い品質、迅速なサービス、および効率的でスケーラブルで信頼性の高いネットワークインフラストラクチャの構築を支援するオーダーメイドのソリューションに注力しています。IoT ソリューション、ネットワーク管理システム、カスタムソフトウェア開発、多言語サポート、グローバルデリバリーを提供しています。
主な事実をまとめて表示
互換性マトリックス
| コンポーネント | サポートされていますか？ | 注 |
|---|---|---|
| NVIDIA Quantum スイッチ | はい | 完全な 200Gb/s HDR 相互運用性 |
| PCIe Gen 4.0 マザーボード | はい | 完全な 200Gb/s ラインレート |
| PCIe Gen 3.0 マザーボード | はい | ポートあたり約 100Gb/s に制限 |
| VMware vSphere | はい | ドライバーが利用可能 |
| 液体冷却 Intel D50TNP | 特別 SKU | コールドプレートバージョンが存在します。OPN を確認してください |
バイヤーチェックリスト
- サーバーに空き PCIe 4.0 x16 スロット (物理的および電気的) があることを確認してください。
- InfiniBand ファブリック速度を確認してください。このカードは HDR (200Gb/s) 対応です。
- 距離に応じた適切な QSFP56 モジュール (SR、LR、または DAC) を選択してください。
- 高速度動作のための十分な電力と冷却を確保してください。
- OS/ドライバーのサポートを確認してください: RHEL、Ubuntu、Windows Server など。
