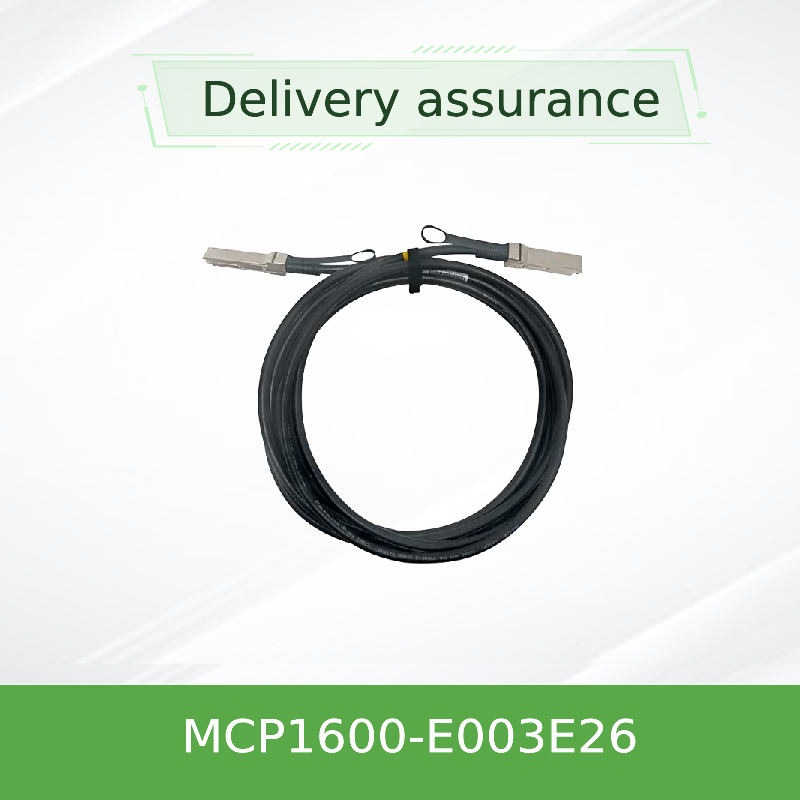

Mellanox MCP1600-E003E26 100Gb/s QSFP28 パッシブDACケーブル – 3m、26AWG、EDR InfiniBand
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP1600-E003E26 |
| 書類: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しいオリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 3メートル |
| 名前: | Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ | キーワード: | メラノックスDACケーブル |
| ハイライト: | Mellanox QSFP28 DACケーブル 3m,100Gb/s InfiniBand パッシブケーブル,26AWG EDRネットワークケーブル |
||
製品の説明
メラノックス MCP1600-E003E26 100Gb/s QSFP28 パシブ DACケーブル
3m の受動銅ケーブル • 26 AWG • EDR インフィニバンド • 100Gbps
100Gb/s EDR インフィニバンドおよびイーサネットアプリケーションのための信頼性があり,費用対効果の高い短距離インターコネクト.ホットプラグ可能なQSFP28形式要素,低電力 (<0.1W),データセンターと高性能コンピューティング環境の強力な信号の完整性.
製品概要
メラノックス MCP1600-E003E26は,高密度低遅延インターコネクト用に設計された100Gb/sのQSFP28受動直結銅 (DAC) ケーブルである.レーンあたり25Gb/sで動作する4つの高速銅ペア,合計100Gb/s帯域幅を提供.この3メートルのケーブルは26AWGゲージを使用し,業界標準のQSFP28コネクタで終了しています.SFF-8665とSFF-8636に完全に適合しています.メラノックススイッチとのシームレスな相互運用性を確保するLSZH (Low Smoke Zero Halogen) ジャケットとRoHSコンプライアンスにより,企業およびグリーンデータセンターの展開に適しています.
主要 な 特徴
- 100Gb/sの総データレート (4 × 25Gb/s)
- QSFP28形式要素,SFF-8665に対応する
- パシブ銅 - シグナルコンディショニングのエネルギー消費はゼロ
- 3.3V 単一の電源電圧 (Vcc 3.135-3.465V)
- 操作ケースの温度 0°Cから70°C
- Mellanox システムでビットエラー率 (BER) < 1E-15
- SFF-8636 を通して I2C 管理
- LSZHジャケット,RoHS準拠,鉛・ハロゲンフリーPCB
- 箱の外の信頼性を確保するための厳格な生産試験
- 1 年間の限られたハードウェア保証
テクノロジーと信号の整合性
メラノックス受動銅ケーブルは,信号反射とクロスストークを最小限に抑えるために,最適化されたインピーダンスの制御 (100Ω名数) を備えた精密な双軸銅構造を使用する.各レーンは独立して遮断されています.MCP1600シリーズは,拡散遅延が特徴です (4.0~70°Cの動作範囲全体で優れた帰帰損失と挿入損失性能を維持する統合されたEEPROMはケーブル属性と製品情報を保存し,ホストシステムが最適なリンクパフォーマンスのパラメータを自動的に設定できるようにします.
典型的な 部署
- 高性能コンピューティング (HPC):InfiniBand EDR スイッチをコンピューティングノード,ストレージシステム,GPUクラスターに接続する.
- データセンター リーフ・スピン短距離トップ・オブ・ラック (ToR) からスイッチインターコネクトまで 100G イーサネット・ファブリック.
- 企業コアネットワーク:企業データセンターの隣接ラック内または間にある信頼性の高いバックボーンリンク
- テスト・開発ラボ:費用対効果の高い低電力リンクでプロトタイプ作成と性能検証
互換性
MCP1600-E003E26は,SFF-8665およびSFF-8636規格に準拠するすべてのQSFP28/100Gポートと互換性があります.Mellanox SpectrumTMおよびQuantumTMスイッチ,ConnectX®アダプター,そしてBlueField® DPUQSFP28ケージを搭載した第三者スイッチとサーバーでも動作します.ホストが受動銅DACをサポートする場合は,メラノックスはこのケーブルをメラノックス端から端のシステム内で使用することを推奨しています.
仕様
| パラメータ | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| データ入力電圧 | -0だった3 | - そうだ | 3.6 | V |
| 制御入力電圧 | -0だった3 | - そうだ | 3.6 | V |
| 電力消費量 | - そうだ | - そうだ | 0.1 | W |
| 操作ケースの温度 | 0 | - そうだ | 70 | °C |
| 保存温度 | -40歳 | - そうだ | 85 | °C |
| 作業中の相対湿度 | 5 | - そうだ | 85 | % |
| 特性インペダンス | 90 | 100 | 110 | オー |
| 増殖遅延 (情報) | - そうだ | 4.5 | - そうだ | ns/m |
ケーブルの幅:26 AWG
ケーブル長さ:3m (±50mm)
外径:9.4 ± 0.4 mm
最小曲がり半径 (単)47mm
最小曲がり半径 (重複式/組立式):94mm
注: すべての仕様はMellanoxデータシートMCP1600-E0xxEyyに基づいています.注文する前に確認してください.
選択ガイド (MCP1600シリーズ)
| 部分番号 | 長さ | AWG | ジャケット | 記述 |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | 黒色,EDR,100Gb/s QSFP28 (このモデル) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | ブラック,EDR,100Gb/s QSFP28 |
* すべてのケーブルはRoHS対応で,LF/HF PCBとLSZHジャケットがあります.
利点
- 費用効率:パッシブデザインは光接受信機を排除し,相互接続コストを削減します
- 超低電源:<0.1W/リンク 電力敏感なデータセンターに最適です
- 遅延ゼロの罰直接の銅経路は再定時や信号変換の遅延を回避します
- 信頼性の高い信号完整性:シールドペアと正確なインペダンスの制御は BER < 1E-15 を保証する.
- 簡単に展開する:ホストシステムで自動で認識されます
- 環境責任LSZH,RoHS,ハロゲンフリー材料はグリーンITイニシアチブを支援しています
サービスとサポート
香港スターズルージュグループは,メラノックスDACケーブルのための包括的な販売前および販売後のサポートを提供しています. サービスには以下が含まれます.
- 技術コンサルティング互換性の検証,ケーブル長/直径のサイズ付け,配備のアドバイス
- グローバル・ロジスティック安全なパッケージで 60カ国以上に迅速で追跡可能な配達です
- 保証:部品の修理や交換をカバーする1年間の限られたハードウェア保証
- RMA サポート:欠陥のあるユニットの返品手続きを簡素化します
よくある質問 (FAQ)
Q: MCP1600-E003E26の最大データレートは?
A: 100Gb/s (4レーン × 25Gb/s) - EDR インフィニバンドと 100G イーサネットに適しています.
Q: このケーブルは メラノックス以外のスイッチと互換性がありますか?
A: はい,SFF-8665とSFF-8636に準拠するすべてのQSFP28ポートがこの受動DACを使用できます.しかし,保証されたBERパフォーマンスのために,MellanoxはMellanox端から端までシステムを推奨します.
Q: 動作温度範囲は?
A: 0°Cから70°Cのケース温度; -40°Cから85°Cの保存.
Q: このケーブルには外部の電源が必要ですか?
A: いや,それは受動的で,EEPROM (<0.1W) のためにVccのみを抽出します.
Q: 最小の曲がり半径は?
A: 単曲線: 47mm; 繰り返し/組立曲線: 94mm (10×外径)
予防策
- ケーブルを指定された最小の曲がり半径を超えて曲げないでください,特に接続器 (組立曲線) の近くで.
- 設置中にケーブルを引っ張ったり,ストレスをかけたりしないでください.適切なケーブル管理を使用してください.
- ホストポートが QSFP28 互換性があり,受動型銅型DACに対応していることを確認する.
- -40°Cから85°Cの範囲内で乾燥した温度制御環境で保管します.
- 挿入する前に,接続器の汚れや損傷を確認し,必要に応じて承認された清掃ツールを使用します.
香港のスターズルージーグループについて
香港スターズルージュグループ株式会社 (HK Starsurge Group Co., Limited) は,ネットワークハードウェア,ITサービス,システム統合ソリューションの技術主導のプロバイダーです. 2008年に設立されました.同社は,ネットワークスイッチを含む製品で世界中の顧客にサービスを提供しています経験豊富な営業と技術チームによってサポートされ, Starsurgeは政府,医療,製造業同社はIoTソリューション,ネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,グローバル配信も提供しています.顧客を第一に考えるStarsurgeは,信頼性の高い品質,対応性の高いサービス,および顧客が効率的でスケーラブルで信頼性の高いネットワークインフラを構築するのに役立つカスタマイズされたソリューションに焦点を当てています.
主要 な 事実
- 製品:メラノックス MCP1600-E003E26
- タイプ:パッシブDAC,QSFP28
- データレート:100Gb/s (4×25G)
- 長さ:3m (26 AWG)
- 準拠性SFF-8665,SFF-8636
- ジャケット:LSZH,RoHS
- 保証:1年限定
互換性マトリックス
- Mellanox QuantumTM / SpectrumTM スイッチ
- メラノックス ConnectX® 5 / -6 アダプタ
- BlueField® DPU プラットフォーム
- 第三者のQSFP28ポート (SFF-8665)
- インフィニバンドEDR / 100Gイーサネット
購入者チェックリスト
- ✓ 必要な長さを確認 (3m, 26AWG)
- ✓ホストポートが受動銅DACをサポートしていることを確認します
- ✓ 動作温度範囲 (0~70°C) をチェックします
- ✓ LSZHジャケットが環境に適しているようにしてください
- ✓ RMA ポリシーと在庫の可用性を要求する
