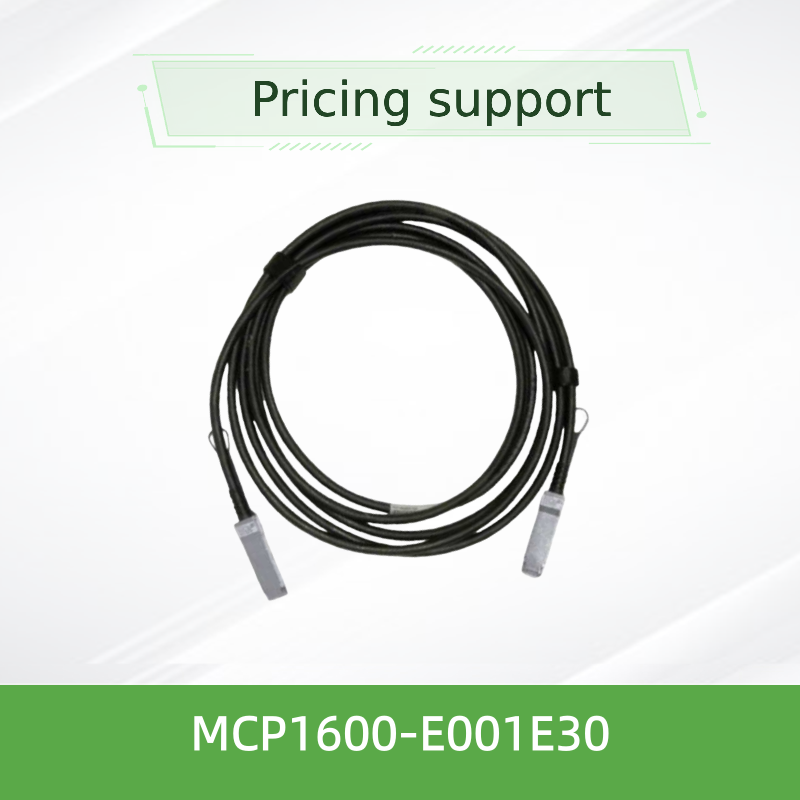

メラノックス MCP1600-E001E30 100Gb/s QSFP28 パッシブ DACケーブル 1m, 30AWG,EDR インフィニバンド

商品の詳細:

ブランド名: Mellanox
モデル番号: MCP1600-E001E30
書類: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
可用性: ストック 保証: 1年
状態: 新しいオリジナル テクノロジー: インフィニバンド
タイプ: Mellanox AOCケーブル ケーブル長: 3メートル
名前: Mellanox DAC ケーブル MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 メートル 26AWG Infiniband ネットワ キーワード: メラノックスDACケーブル
ハイライト:

メラノックス QSFP28 DACケーブル 100Gb/s

,

1m 消極的なDACケーブル EDR InfiniBand

,

30AWG NVIDIAケーブル 保証付き

製品の説明

製品概要
Mellanox MCP1600-E001E30は、高密度・低遅延インターコネクト向けに設計された100Gb/s QSFP28パッシブダイレクトアタッチ銅線（DAC）ケーブルです。レーンあたり25Gb/sで動作する4つの高速銅線ペアを備え、合計100Gb/sの帯域幅を提供します。この1メートルケーブルは30 AWGゲージを使用し、業界標準のQSFP28コネクタで終端されています。
SFF-8665およびSFF-8636規格に完全に準拠しており、Mellanoxスイッチ、アダプター、その他のQSFP28対応システムとのシームレスな相互運用性を保証します。LSZH（低煙ゼロハロゲン）ジャケットとRoHS準拠により、エンタープライズおよびグリーンデータセンターの導入に適しています。
主な特徴
  • 100Gb/sの合計データレート（4 x 25Gb/s）
  • QSFP28フォームファクタ、SFF-8665準拠
  • パッシブ銅線 – 信号調整のための消費電力ゼロ
  • 3.3V単一電源電圧（Vcc 3.135～3.465V）
  • 動作ケース温度 0℃～70℃
  • ビットエラーレート（BER）Mellanoxシステムで< 1E-15
  • ホットプラグ対応、SFF-8636経由のI²C管理
  • LSZHジャケット、RoHS準拠、鉛フリー・ハロゲンフリーPCB
  • 初期不良を防ぐための厳格な生産テスト
  • 1年間の限定ハードウェア保証
テクノロジーと信号品質
Mellanoxパッシブ銅線ケーブルは、信号反射とクロストークを最小限に抑えるために、最適化されたインピーダンス制御（公称100Ω）を備えた精密ツインアックス銅線構造を採用しています。各レーンは個別にシールドされており、ケーブル全体はLSZH素材でジャケットされており、火災時の煙と有毒ガスの排出を低減します。
MCP1600シリーズは、伝播遅延（代表値4.5 ns/m）で特性評価されており、0～70℃の動作範囲全体で優れたリターンロスと挿入ロス性能を維持します。統合されたEEPROMにはケーブル属性と製品情報が格納されており、ホストシステムが最適なリンクパフォーマンスのためにパラメータを自動的に構成できるようになります。
一般的な導入例
  • 高性能コンピューティング（HPC）：InfiniBand EDRスイッチとコンピューティングノード、ストレージシステム、GPUクラスターを接続
  • データセンターリーフ・スパイン：100Gイーサネットファブリックにおける短距離トップオブラックスイッチ（ToR）からスパインスイッチへの相互接続
  • エンタープライズコアネットワーキング：エンタープライズデータセンター内または隣接ラック間の信頼性の高いバックボーンリンク
  • テストおよび開発ラボ：プロトタイピングおよびパフォーマンス検証のためのコスト効率が高く低消費電力のリンク
互換性
MCP1600-E001E30は、SFF-8665およびSFF-8636規格に準拠した任意のQSFP28/100Gポートと互換性があります。Mellanox Spectrum™およびQuantum™スイッチ、ConnectX®アダプター、BlueField® DPUで検証済みです。また、ホストがパッシブ銅線DACをサポートしている場合、QSFP28ケージを備えたサードパーティ製のスイッチやサーバーでも動作します。
仕様
パラメータ 最小 代表値 最大 単位
電源電圧（Vcc） 3.135 3.3 3.465 V
データ入力電圧 -0.3 — 3.6 V
制御入力電圧 -0.3 — 3.6 V
消費電力 — — 0.1 W
動作ケース温度 0 — 70 ℃
保管温度 -40 — 85 ℃
動作相対湿度 5 — 85 ％
特性インピーダンス 90 100 110 Ω
伝播遅延（参考） — 4.5 — ns/m
ケーブルゲージ：30 AWG
ケーブル長：1 m（±25 mm）
外径：7.1 ± 0.35 mm
最小曲げ半径（単一）：35.5 mm
最小曲げ半径（繰り返し/組み立て）：71 mm
注：すべての仕様はMellanoxデータシートMCP1600-E0xxEyyに基づいています。ご注文前にご確認ください。
選定ガイド（MCP1600シリーズ）
部品番号 長さ AWG ジャケット 説明
MCP1600-E00AE30 0.5m 30 LSZH ブラック、EDR、100Gb/s QSFP28
MCP1600-E001E30 1.0m 30 LSZH ブラック、EDR、100Gb/s QSFP28（このモデル）
MCP1600-E01AE30 1.5m 30 LSZH ブラック、EDR、100Gb/s QSFP28
MCP1600-E002E30 2.0m 30 LSZH ブラック、EDR、100Gb/s QSFP28
MCP1600-E02AE26 2.5m 26 LSZH ブラック、EDR、100Gb/s QSFP28
MCP1600-E003E26 3.0m 26 LSZH ブラック、EDR、100Gb/s QSFP28
MCP1600-E004E26 4.0m 26 LSZH ブラック、EDR、100Gb/s QSFP28
MCP1600-E005E26 5.0m 26 LSZH ブラック、EDR、100Gb/s QSFP28
* すべてのケーブルはRoHS準拠で、LF/HF PCBとLSZHジャケットを備えています。
利点
  • コスト効率：パッシブ設計により光トランシーバーが不要になり、インターコネクトの総コストを削減
  • 超低消費電力： リンクあたり0.1W未満で、電力に敏感なデータセンターに最適
  • ゼロ遅延ペナルティ：直接銅線パスにより、リタイミングや信号変換の遅延を回避
  • 信頼性の高い信号品質：シールドペアと精密なインピーダンス制御により、BER < 1E-15を保証簡単な導入：
  • ホットプラグ対応、事前テスト済み、ホストシステムによる自動認識環境への配慮：
  • LSZH、RoHS、ハロゲンフリー素材がグリーンITイニシアチブをサポートよくある質問（FAQ）
Q: MCP1600-E001E30の最大データレートは何ですか？
A: 100Gb/s（4レーン×25Gb/s）– EDR InfiniBandおよび100G Ethernetに適しています。
Q: このケーブルはMellanox以外のスイッチとも互換性がありますか？
A: はい、SFF-8665およびSFF-8636に準拠したQSFP28ポートであれば、このパッシブDACを使用できます。ただし、BERパフォーマンスの保証については、MellanoxはMellanoxのエンドツーエンドシステムを推奨しています。
Q: 動作温度範囲は？
A: ケース温度は0℃～70℃、保管温度は-40℃～85℃です。
Q: このケーブルは外部電源が必要ですか？
A: いいえ、パッシブであり、EEPROM用にVccのみを消費します（< 0.1W）。
Q: 最小曲げ半径は？A: 単一曲げ：35.5mm、繰り返し/組み立て曲げ：71mm（外径の10倍）。
注意点
指定された最小曲げ半径を超えてケーブルを曲げないでください。特にコネクタ付近（組み立て曲げ）では注意してください。
設置中はケーブルを引っ張ったりストレスをかけたりしないでください。適切なケーブル管理を使用してください。
  • ホストポートがQSFP28互換であり、パッシブ銅線DACをサポートしていることを確認してください。
  • 乾燥した温度管理された環境（-40℃～85℃）で保管してください。
  • 挿入前にコネクタに汚れや損傷がないか確認してください。必要に応じて承認されたクリーニングツールを使用してください。
  • 香港スターサージグループについて
  • Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションを提供するテクノロジー主導のプロバイダーです。2008年に設立され、ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、および関連ネットワーク機器を含む製品を世界中のお客様に提供しています。
経験豊富な営業および技術チームに支えられ、Starsurgeは政府、ヘルスケア、製造、教育、金融、エンタープライズなどの業界をサポートしています。また、IoTソリューション、ネットワーク管理システム、カスタムソフトウェア開発、多言語サポート、グローバルデリバリーも提供しています。
Hong Kong Starsurge Group Co., Limited office and team
主な事実
製品：
Mellanox MCP1600-E001E30
タイプ：パッシブDAC、QSFP28
データレート：100 Gb/s（4×25G）
長さ：1 m（30 AWG）
準拠：SFF-8665、SFF-8636
ジャケット：LSZH、RoHS
保証：1年間の限定
互換性マトリックスMellanox Quantum™ / Spectrum™ スイッチ
Mellanox ConnectX®-5 / -6 アダプター
  • BlueField® DPU プラットフォーム
  • サードパーティ製 QSFP28 ポート（SFF-8665）
  • InfiniBand EDR / 100G Ethernet
  • 購入者チェックリスト
  • ✓ 必要な長さ（1m、30AWG）を確認
✓ ホストポートがパッシブ銅線DACをサポートしていることを確認
  • ✓ 動作温度範囲（0～70℃）を確認
  • ✓ LSZHジャケットが環境に適していることを確認
  • ✓ RMAポリシーと在庫状況を確認
  • 関連製品
  • MCP1600-E00AE30（0.5m、30AWG）
MCP1600-E01AE30（1.5m、30AWG）
MCP1600-E002E30（2m、30AWG）
MCP1600-E003E26（3m、26AWG）
