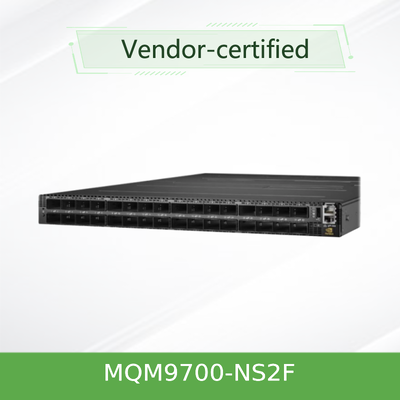

NVIDIA メラノックス MQM9700-NS2F NDR 400Gb/s インフィニバンド スイッチ (64ポート QSFP56)

商品の詳細:

ブランド名: Mellanox
モデル番号: MQM9700-NS2F（920-9B210-00FN-0M0）
書類: MQM9700 series.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
モデル番号: MQM9700-NS2F（920-9B210-00FN-0M0） ブランド: メラノックス
アップリンク接続: 400 gbps 名前: サーバーのためのInfiniBand MQM9700-NS2F Mellanoxのネットワーク スイッチ1U NDR 400Gb/S
キーワード: Mellanoxネットワークスイッチ ポート構成: 64x 400g、32x OSFP

製品の説明

MQM9700-NS2F NDR 400Gb/s インフィニバンド スイッチ

次の世代のHPCおよびAIインフラストラクチャのための64ポート量子-2管理スイッチ

NVIDIA Mellanox MQM9700-NS2Fは,コンパクトな1U形式要素で400Gb/sの完全な二方向帯域幅の64ポートを提供します. 51.2Tb/sの総処理量,超低レイテンシー,ネットワーク内コンピューティング最も要求の高い高性能コンピューティングとAIワークロードのために設計されています

製品概要

MQM9700-NS2Fは,次世代のNDR (次データレート) ASICをベースに構築されたNVIDIA Quantum-2シリーズの管理メンバーである.ポートあたり400Gb/sで動作する64のQSFP56ポートを提供しています.このスイッチは,ラックトップの葉と脊髄接続のために設計されています中型のクラスタから大規模なHPCおよびエンタープライズデータセンターまでスケーリングする. 統合されたx86デュアルコアCPUはMLNX-OSを実行,大型繊維のサブネットワーク管理者を含む,包括的なオンボックスの管理を可能にする.

SHARP技術を使って 通信処理をCPUからスイッチネットワークにMQM9700-NS2FはMPI操作時間を劇的に短縮し,貴重なCPUリソースを計算のために解放しますこれは,並列ワークロードのアプリケーションの性能に大小の改善をもたらします.

主要 な 特徴
64 x 400Gb/s ポートQSFP56コネクタを搭載したポートごとに全バイダイレクト帯域幅,受動銅,アクティブ光ケーブル,光学モジュールをサポートする.
51.2Tb/s トランスフットブロックしない総切り替え能力 極低のポート対ポート遅延
ネットワーク内コンピューティング (SHARP v3)ハードウェア加速集合負荷はMPI操作時間を短縮し,HPCアプリケーションのスケーラビリティを向上させる.
MLNX-OS で管理される8GB RAM と 32GB SSD を搭載したデュアルコア x86 CPU; CLI,SNMP,およびオプションの UFM 統合による完全なシャシー管理.
1+1 余分なパワー&ファン熱交換可能 80 Gold+ と ENERGY STAR 認証された電源;前から後ろ (P2C) または後から前 (C2P) の空気流のオプション.
高効率性ATISによる重量化された電力消費量は,満載システムでは180W以下です.
テクノロジー: SHARP v3 でのネットワークコンピューティング

量子-2 ASIC に埋め込まれた NVIDIA SHARP v3 テクノロジーは,MQM9700-NS2F がネットワーク構造内で直接 MPI 削減などの集合操作を行うことを可能にします.端末間の複数のデータ横断を排除しますMPI 動作時間を大幅に短縮し,アプリケーションコンピューティングのための CPU コアを解放します.部分減量操作は 3 マイクロ秒未満で完了できますこの共同設計アプローチは,通信フレームワークを加速し,効果的なファブリック帯域幅を最大化します.

典型的な 部署
  • 棚の上の葉の接続性HPCとAIクラスタのバックリーフアーキテクチャに最適です.
  • 中型から非常に大きなクラスター統合サブネット管理で数百のノードから数千のノードまでスケールできます
  • 企業データセンター低レイテンシーと高スループットを必要とする高性能ストレージ,データベース,およびコンピューティングワークロードをサポートします.
  • AI訓練と推論SHARP v3の加速は,NCCLとMPIベースの分散トレーニングのパフォーマンスを向上させます.
  • クラウドと裸金属インフラストラクチャ高帯域幅,低遅延のネットワークファブリックを必要とする多利用者環境に最適です.
互換性

MQM9700-NS2Fは,NVIDIA Mellanox ConnectX アダプター (NDR,HDR,EDR,FDR),LinkXケーブル,トランシーバーと完全に互換性がある.IBTA 仕様 1.4 と 1 に準拠している.3,およびHDR (200Gb/s) およびEDR (100Gb/s) 技術のバックコンパティビリティをサポートする. スイッチは,高度なテレメトリ,AI駆動分析,InfiniBand 構造全体にわたって.

仕様
パラメータ 仕様
モデル MQM9700-NS2F
シリーズ NVIDIA 量子2
港湾 64 x QSFP56 (NDR 400Gb/s)
総出力量 51.2Tb/s (ブロックしない)
遅延時間 90n以下 (港から港へ)
ASIC を切り替える NVIDIA 量子-2 NDR
CPU インテル x86 デュアルコア
システムメモリ 8GB RAM 32GB SSD
経営 MLNX-OS (オンボックス),CLI,SNMP,UFM
電源 1+1 リデンダント,ホットスワップ可能,100-240VAC,80 ゴールド+
典型電源 (ATIS) 180W 200W (満載)
冷却 前から後ろ (P2C) または後から前 (C2P) の熱交換式扇風機
形状因数 1Uラックマウント,43.6mm (H) x 433.2mm (W) x 590.6mm (D)
体重 12.5kg (約)
動作温度 0°Cから45°C
認証 CE,FCC,VCCI,ICES,RCM,RoHS,CB,cTUVus,CU
選択ガイド
注文部品番号 (OPN) 記述 空気の流れ 経営
MQM9700-NS2F 400Gb/s インフィニバンド 1U スイッチ, 64 QSFP56, x86 双核,標準深さ P2C (前から後ろ) 管理
MQM9700-NS2R 400Gb/s インフィニバンド 1U スイッチ, 64 QSFP56, x86 双核,標準深さ C2P (後ろから前へ) 管理
MQM9790-NS2F 400Gb/s InfiniBand 1Uルーター,64 QSFP56,x86 双核,標準深さ P2C (前から後ろ) 管理
MQM9790-NS2R 400Gb/s InfiniBand 1Uルーター,64 QSFP56,x86 双核,標準深さ C2P (後ろから前へ) 管理

注: オーダーする前に,エアフローの方向 (P2CまたはC2P) がデータセンターのホット/コールド・アライズル設定と一致していることを確認してください.

利点
  • 業界をリードする業績51.2Tb/sのスループットと超低レイテンシーで コンパクトな1Uのシャーシです
  • ITコスト削減港の密度が高く,1Uに64の港があるため インフラストラクチャの利用量や運用コストが減ります
  • 自治するネットワークソフトウェアベースのソリューションよりも5000倍速く回復します.
  • 柔軟な配備HDRとEDRとバックグラウンド互換性;Dragonfly+,SlimFly,および6Dトーラスなどの近代的なトポロジーをサポートします.
  • 強化されたテレメトリUFM を使って,リアルタイムでネットワークの洞察と AI 駆動のアナリティクスを得て,積極的にメンテナンスできます.
サービスとサポート

香港スターズルージーグループ株式会社 (HK Starsurge Group Co., Limited) は,MQM9700-NS2Fのグローバル配送と多言語サポートを提供しています.当社のサービスには以下が含まれます.

  • トポロジーの設計と互換性に関する販売前のコンサルティング
  • ファイアウェアの更新と技術文書
  • 保証サポートとRMA処理
  • カスタムインテグレーションとシステム展開支援
よく 聞かれる 質問
MQM9700-NS2Fと MQM9790-NS2Fの違いは何ですか?

MQM9700はスイッチであり,MQM9790は追加のルーティング機能を持つルーターである.両者は同じハードウェアプラットフォームを共有しているが,ソフトウェア機能では異なる.

どのケーブルがサポートされているか?

QSFP56コネクタは受動銅DAC,アクティブ光ケーブル (AOC) および光受信機をサポートする.特定のSKUについては,NVIDIA LinkXケーブルファミリーを参照してください.

このスイッチはHDRやEDRアダプターで使えますか?

はい,Quantum-2シリーズは,HDR (200Gb/s) とEDR (100Gb/s) のInfiniBand技術と後方互換性があります.

統合サブネットワーク管理者がサポートするノードの最大数は?

オンボードサブネットマネージャーは最大2000ノードまでのファブリックを管理できます

P2CとC2Pの空気流を どうやって選ぶか?

前に冷たい空気が入力されている場合,P2C (前から後ろ) を選択し,前から熱い空気を出力している場合,C2P (後から前) を選択します.常に隣接する機器の空気流の方向に一致する.

予防策
  • 接続する前に入力電圧範囲 (100-127VACまたは200-240VAC) が設備の電源と一致することを確認します.
  • 前から後ろへ,または後ろから前へ空気の流れに十分な空隙を保持し,扇風機の排気を遮断してはならない.
  • 作業温度は0°Cから45°Cの間であり,相対湿度は10%~85% 凝縮しない.
  • 信号の完全性と適合性を確保するために,承認されたQSFP56ケーブルと光学モジュールのみを使用する.
会社紹介
Hong Kong Starsurge Group Co., Limited - Network hardware and system integration provider

香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダーです. 2008年に設立された同社は,ネットワークスイッチを含む製品で世界中の顧客にサービスを提供しています.NICStarsurgeは,経験豊富な営業と技術チームによってサポートされ,政府,医療,製造業同社はIoTソリューション,ネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,グローバル配信も提供しています.顧客を第一に考えるStarsurgeは,信頼性の高い品質,対応性の高いサービス,および顧客が効率的でスケーラブルで信頼性の高いネットワークインフラを構築するのに役立つカスタマイズされたソリューションに焦点を当てています.

主要 な 事実
港湾
64 x NDR 400Gb/s
トランスプット
51.2Tb/s
遅延時間
90m以下
経営
オンボックス (MLNX-OS)
パワー (ATIS)
180W 〜 200W
形状因数
1U,27インチ深さ
互換性マトリックス
アダプターNVIDIA ConnectX-6 / ConnectX-7 (NDR,HDR,EDR,FDR)ケーブルQSFP56 DAC,AOC,光接送機 (NVIDIA LinkX)経営NVIDIA UFM,MLNX-OS,SNMP v1/v2/v3,CLI基準IBTA 1 について41 について3RoHS-6と ENERGY STAR
購入者チェックリスト
✔ 空気の流れの方向を確認する (P2CまたはC2P) ✔電源入力電圧 (100-127V / 200-240VAC) を確認する ✔管理 (MQM9700) や外部管理 (MQM9790) を選択する ✔ QSFP56 の 適切な ケーブル や 光学 を 選択 する ✔ ラック深さの互換性を確認 (590.6mm / 27") ✔ 1U の間隔と冷却クリアランスの計画
