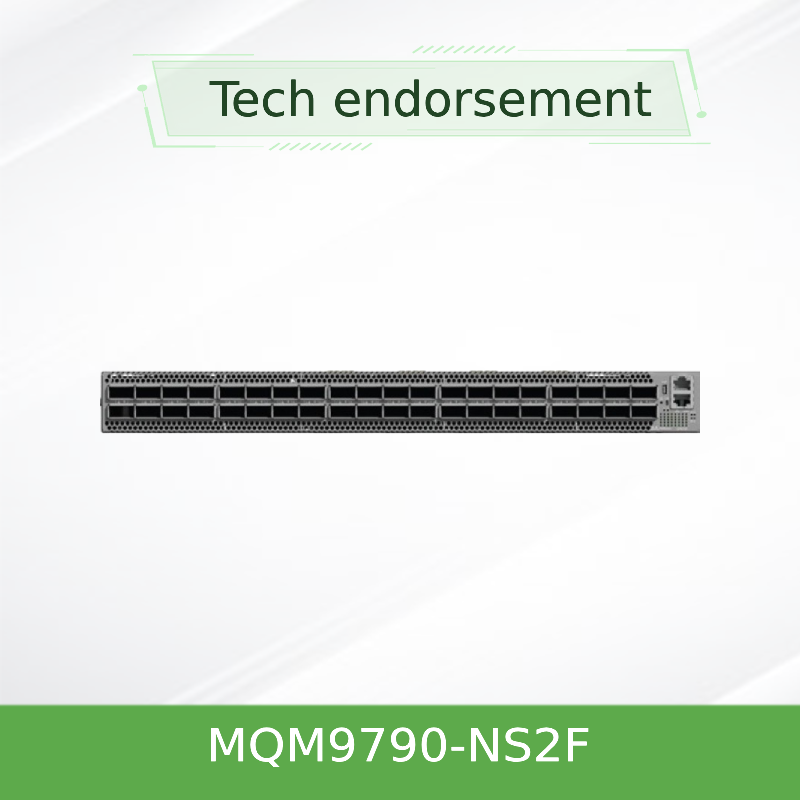

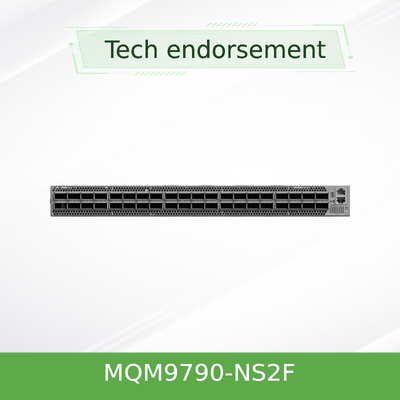

NVIDIA Mellanox MQM9790-NS2F 64ポート NDR 400Gb/s InfiniBandルーター | 51.2Tb/s スループット、高度なルーティング & P2Cエアフロー
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9790-NS2F（920-9B210-00FN-0D0） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 応用: | サーバ | 状態: | 新しいオリジナル |
|---|---|---|---|
| 総計の帯域幅: | 51.2 TB/s双方向 | 管理: | CLI、WebUI、SNMP、JSONサポートを使用したMlnx-OS |
| 名前: | NDR 400G InfiniBandのスマートなスイッチが付いているデータ センタを量るMQM9790-NS2F InfiniBand Mellanoxのネットワーク スイッチ | キーワード: | mellanox 400gスイッチ |
| ハイライト: | Nvidia Mellanox 400Gb/s InfiniBandルーター,64-ポート NDR インフィニバンド スイッチ,51.2Tb/s トランスフットネットワークスイッチ |
||
製品の説明
NVIDIA メラノックス MQM9790-NS2F 64-ポート NDR 400Gb/s インフィニバンドルーター
高性能64ポートの量子-2マネージドルーター,高度なルーティングとフロント・トゥ・バック・クーリング
製品概要
NVIDIA Mellanox MQM9790-NS2Fは,コンパクトな1Uフォームファクタで400Gb/sの完全な二方向帯域幅の64ポートを提供する高性能InfiniBandルーターである.P2C (前から後ろ) の空気流と高度なルーティング機能,このモデルは,ネットワーク分割,隔離,サブネット間ルーティングを必要とする大規模なHPC,AI,およびマルチテナントデータセンター環境のために設計されています.
NVIDIA Quantum-2 シリーズの管理ルーターとして,ポートごとに 400Gb / s で動作する 64 QSFP56 ポートを提供し,InfiniBand サブネットルーティング,トラフィック隔離,複数の利用者のネットワークセグメント統合されたx86デュアルコアCPUはMLNX-OSを実行し,統合サブネットマネージャと大規模ファブリックのための高度なルーティングプロトコルを含む包括的なオンボックスの管理を可能にします.
主要 な 特徴
- 64 x 400Gb/s ポート:QSFP56コネクタ,受動銅,アクティブ光学ケーブル,光学モジュールをサポートするポートごとに全バイダイレクト帯域幅
- 51.2Tb/s 流量:ブロックしない総切り替え容量 端末から端末への遅延が非常に低い
- 先進的なInfiniBandルーティング:複雑なファブリックアーキテクチャのためのサブネットルーティング,トラフィック隔離,およびマルチテナントネットワークセグメンテーションをサポート
- ネットワーク内コンピューティング (SHARP v3):ハードウェア加速型集団オフロードはMPI運用時間を短縮し,HPCアプリケーションのスケーラビリティを向上させる
- MLNX-OSで管理される:8GBのRAMと32GBのSSDを搭載したデュアルコアx86CPU; CLI,SNMP,オプションのUFM統合による完全なシャシー管理
- 1+1 余剰パワー&ファン:熱交換可能 80 Gold+ と ENERGY STAR 認証された電源;熱交換可能なファンを持つP2C (前から後ろ) 空気流
- 高効率:ATISによる重量化された電力消費量が完全に充電されたシステムで180W以下の最適化された電力設計
- 大規模な織物サポート:数千のノードを持つ繊維のために設計され,堅牢なルーティングと転送能力を提供します
ルーターの機能
MQM9790-NS2Fは標準スイッチングを超えた高度なInfiniBandルーティング機能を提供します.
- 多層織物のサブネットからサブネットへのルーティング
- トラフィック隔離と仮想ファブリックサポート
- 複数の利用者ネットワークのセグメント
- 大規模な配備のための強化された転送表
- ルーティングポリシー管理のためのUFMとの統合
空気の流れ方向:P2C (前から後ろ)
このモデルは,シャシの前面から冷たい空気を吸い,後部から熱い空気を排出する.フロント冷通路構成の標準データセンター環境のために設計されている.この空気流の方向にマッチしてください. 後ろから前へ冷却,注文MQM9790-NS2R.
テクノロジー: SHARP v3 でのネットワークコンピューティング
量子-2 ASIC に埋め込まれた NVIDIA SHARP v3 テクノロジーは,MQM9790-NS2F がネットワーク構造内で直接 MPI 削減などの集合操作を行うことを可能にします.端末間の複数のデータ横断を排除しますMPI 動作時間を大幅に短縮し,アプリケーションコンピューティングのための CPU コアを解放します.部分減量操作は 3 マイクロ秒未満で完了できます.
典型的な 部署
- 大規模なHPCクラスター:ペタスケールおよびエザスケールコンピューティング環境における複数のサブネットの相互接続
- マルチテナントAIインフラストラクチャ:複数のチームにわたるAI訓練と推論作業負荷のためのネットワークの隔離とセグメントを提供
- 脂肪木製の織物における脊髄路線:大規模なInfiniBandネットワークにおけるリーフスイッチ間のルーティング層として機能する
- 企業データセンター:低レイテンシーと高スループットを必要とする高性能ストレージ,データベース,コンピューティングワークロードをサポート
- クラウドと裸金属インフラストラクチャ:高帯域幅,低レイテンシーネットワークファブリックを要する複数のテナント環境に最適
主要な業績データ
64 x NDR 400Gb/s
港湾
51.2Tb/s
トランスプット
90m以下
遅延時間
ルーター
タイプ
P2C (前から後ろ)
空気の流れ
オンボックス (MLNX-OS)
経営
180W〜200W
パワー (ATIS)
1U,27インチ深さ
形状因数
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| モデル | MQM9790-NS2F |
| シリーズ | NVIDIA 量子2 |
| 製品タイプ | InfiniBand ルータ |
| 港湾 | 64 x QSFP56 (NDR 400Gb/s) |
| 総出力量 | 51.2Tb/s (ブロックしない) |
| 遅延時間 | 90n以下 (港から港へ) |
| ASIC を切り替える | NVIDIA 量子-2 NDR |
| ルーティング 能力 | マルチサブネットサポートの先端InfiniBandルーティング |
| CPU | インテル x86 デュアルコア |
| システムメモリ | 8GB RAM 32GB SSD |
| 経営 | MLNX-OS (オンボックス),CLI,SNMP,UFM |
| 電源 | 1+1 リデンダント,ホットスワップ可能,100-240VAC,80 ゴールド+ |
| 典型電源 (ATIS) | 180W〜200W (満載) |
| 冷却 | P2C (前から後ろ) 換熱扇風機 |
| 形状因数 | 1Uラックマウント,43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| 体重 | 12.5kg (約) |
| 動作温度 | 0°Cから45°C |
| 認証 | CE,FCC,VCCI,ICES,RCM,RoHS,CB,cTUVus,CU |
互換性マトリックス
| 構成要素 | 互換性のある製品 |
|---|---|
| アダプター | NVIDIA ConnectX-6 / ConnectX-7 (NDR,HDR,EDR,FDR) |
| ケーブル | QSFP56 DAC,AOC,光接送機 (NVIDIA LinkX) |
| 経営 | NVIDIA UFM,MLNX-OS,SNMP v1/v2/v3,CLI |
| 基準 | IBTA 1 について41 について3RoHS-6と ENERGY STAR |
| ルーティング | InfiniBandサブネットワークルーティング,マルチレンタ隔離 |
選択ガイド
| 注文部品番号 | 記述 | 空気の流れ | タイプ |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s インフィニバンド 1U スイッチ,64 QSFP56,x86 双核 | P2C (前から後ろ) | スイッチ |
| MQM9700-NS2R | 400Gb/s インフィニバンド 1U スイッチ,64 QSFP56,x86 双核 | C2P (後ろから前へ) | スイッチ |
| MQM9790-NS2F | 400Gb/s インフィニバンド 1U ルータ,64 QSFP56,x86 双核 | P2C (前から後ろ) | ルーター |
| MQM9790-NS2R | 400Gb/s インフィニバンド 1U ルータ,64 QSFP56,x86 双核 | C2P (後ろから前へ) | ルーター |
注: MQM9790 シリーズには高度なルーティング機能が含まれています.注文する前に,エアフロー方向 (P2C または C2P) がデータセンターのホット/コールド・アライズル構成と一致していることを確認してください.
主要 な 利点
- 業界をリードする業績51.2Tb/sのスループットと超低レイテンシー
- 先進的なルーティング能力:マルチサブネットファブリック,レンタ隔離,大規模なネットワークセグメントを可能にします
- ITコスト削減:高い港口密度 (1Uに64の港) はインフラストラクチャの足跡と運用コストを削減します
- 自己回復ネットワークInfiniBandのファブリックは,ソフトウェアベースのソリューションよりも 5,000倍速くリンク障害から回復します
- 柔軟な展開HDRとEDRとのバックグラウンド互換性;Dragonfly+,SlimFly,および6Dトラスなどの近代的なトポロジーをサポートする
- 強化テレメトリUFM を使って,リアルタイムでネットワークの洞察と AI 駆動のアナリティクスを得て,積極的なメンテナンスを行います
- 標準冷却:P2C 空気流は,一般的なデータセンターの構成とフロント・コールド・ korridorの設定に一致する
購入者チェックリスト
- 空気の流れの方向を確認する (このモデルではP2C 前から後ろ)
- 電源入力電圧 (100-127V / 200-240VAC) を確認する
- ルーター (MQM9790) またはスイッチ (MQM9700) をルーティングニーズに基づいて選択する
- 適切なQSFP56ケーブルまたは光学を選択
- ラック深さの互換性をチェック (590.6mm / 27")
- 1U の間隔と冷却クリアランスの計画
- 複数のサブネットの展開のためのルーティングトポロジーの設計
予防策
- 接続する前に入力電圧範囲 (100-127VACまたは200-240VAC) があなたの施設の電力をマッチすることを確認
- 前から後ろの空気流に十分な空隙を保持し,扇風機の排気を後側や前側の吸入口を遮らないようにする.
- 作業温度は0°Cから45°Cの間を維持し,相対湿度は10%~85%
- 信号の完整性と適合性を確保するために,承認されたQSFP56ケーブルと光学モジュールのみを使用する.
- あなたのラック冷却構成がP2C (前から後ろ) の空気流をサポートしているかを確認する インストール前に
- ルーティング構成については,適切なトポロジー計画のために InfiniBand Fabric Design Guide を参照してください
よく 聞かれる 質問
MQM9790-NS2FとMQM9700-NS2Fの違いは何ですか?
MQM9790はInfiniBandルーターで,高度なルーティング機能があり,MQM9700は標準スイッチである.両者は同じハードウェアプラットフォームと空気流の方向を共有している.しかしMQM9790はサブネットルーティングをサポートします交通隔離と複数利用者の分割
MQM9790-NS2FとMQM9790-NS2Rの違いは何ですか?
NS2FはP2C (前から後ろ) の空気流,NS2RはC2P (前から後ろ) の空気流がある.ルータリング機能を含む他のすべての仕様は同一である..
MQM9790はどんなルーティング機能を備えていますか?
MQM9790シリーズは,InfiniBandサブネットルーティングをサポートし,異なるサブネット間の通信,マルチテナント環境のトラフィック隔離,そして数千のノードを持つ大規模な織物のための高度な転送.
どのケーブルがサポートされているか?
QSFP56コネクタは受動銅DAC,アクティブ光ケーブル (AOC) および光受信機をサポートする.特定のSKUについては,NVIDIA LinkXケーブルファミリーを参照してください.
このルータはHDRまたはEDRアダプターで使用できますか?
はい,Quantum-2シリーズは,HDR (200Gb/s) とEDR (100Gb/s) のInfiniBand技術と後方互換性があります.
サポートされるノードの最大数は?
MQM9790は,高度なルーティング機能により,複数のサブネットで数千のノードを持つファブリックをサポートすることができます.統合サブネットマネージャは,サブネットあたり最大2,000ノードを管理できます.
NS2FとNS2Rを どうやって選ぶか?
前に冷たい空気入口がある場合はNS2F (前から後ろ) を選択し,後ろに冷たい空気入口がある場合はNS2R (後から前) を選択します.常に隣接する機器の空気流の方向に一致する.
