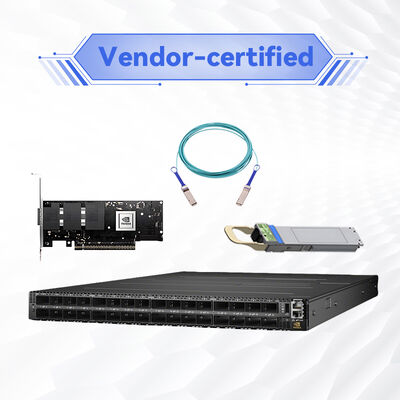

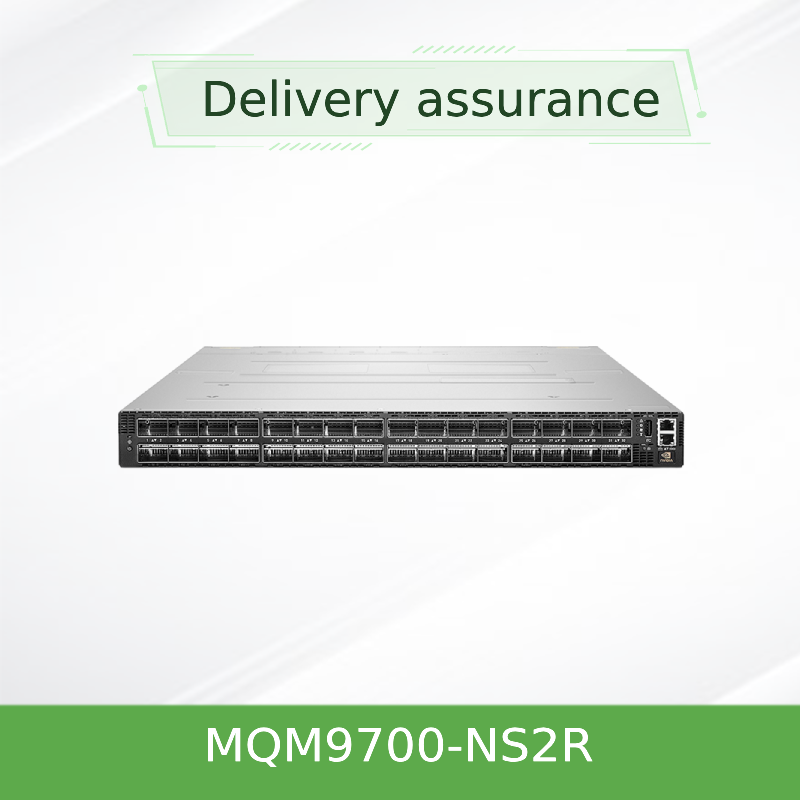

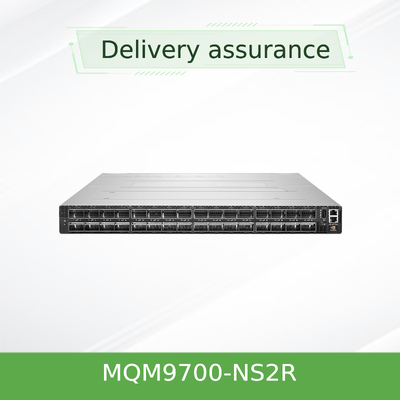

MQM9700-NS2R 400Gb/s インフィニバンドスイッチ ↓ 64 x QSFP56, 1U,C2P 空気流量
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9700-NS2F（920-9B210-00FN-0M0） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| ブランド: | メラノックス | キーワード: | Mellanoxネットワークスイッチ |
|---|---|---|---|
| 名前: | サーバーのためのInfiniBand MQM9700-NS2F Mellanoxのネットワーク スイッチ1U NDR 400Gb/S | ポート構成: | 64x 400g、32x OSFP |
| アップリンク接続: | 400 gbps | モデル番号: | MQM9700-NS2F（920-9B210-00FN-0M0） |
製品の説明
次の世代のHPCおよびAIインフラストラクチャのためのバック・トゥ・フロント冷却付きの64ポート量子-2管理スイッチ
NVIDIA Mellanox MQM9700-NS2Rは,コンパクトな1U形式要素で400Gb/sの完全な双方向帯域幅の64ポートを提供しています.C2P (rear-to-front) 空流を特徴とする.このモデルは,特に熱気が前通路に向かって排出されるデータセンター環境のために設計されています51.2Tb/s の総処理容量,超低レイテンシー,および SHARP ネットワーク内コンピューティングにより,最も要求の高い高性能コンピューティングと AI ワークロードのために設計されています.
MQM9700-NS2Rは,次世代NDR (次データレート) ASICをベースに構築されたNVIDIA Quantum-2シリーズの管理メンバーである.ポートあたり400Gb/sで動作する64つのQSFP56ポートを提供しています.このモデルは,C2P (後ろから前へ) の空気流を特徴としています.ストックとリュックを接続するために設計されています. ストックとリュックを接続するために設計されています.中型のクラスターから大規模なHPCおよびエンタープライズデータセンターのファブリックへのスケーリング統合された x86 型デュアルコア CPU は MLNX-OS を実行し,大規模なファブリック用の統合サブネット マネージャーを含む包括的なオン・ボックス管理を可能にします.
SHARP技術を使って 通信処理をCPUからスイッチネットワークにMQM9700-NS2RはMPI操作時間を劇的に短縮し,貴重なCPUリソースを計算のために解放しますこれは,並列ワークロードのアプリケーションの性能に大小の改善をもたらします.
このモデルは,シャシーの後部から冷たい空気を吸い出し,フロントから熱い空気を排出する.これは,バックツーフロントの空気流が要求されるデータセンター環境のために設計されている.この空気流の方向にマッチしてください前から後ろの冷却のために,注文MQM9700-NS2F.
量子-2 ASIC に埋め込まれた NVIDIA SHARP v3 テクノロジーは,MQM9700-NS2R がネットワーク構造内で直接 MPI 削減などの集合操作を行うことを可能にします.端末間の複数のデータ横断を排除しますMPI 動作時間を大幅に短縮し,アプリケーションコンピューティングのための CPU コアを解放します.部分減量操作は 3 マイクロ秒未満で完了できますこの共同設計アプローチは,通信フレームワークを加速し,効果的なファブリック帯域幅を最大化します.
- 棚の上の葉の接続性C2P冷却要件を持つHPCおよびAIクラスターにおける脊柱構造に最適です.
- 中型から非常に大きなクラスター統合サブネット管理で数百のノードから数千のノードまでスケールできます
- 企業データセンター低レイテンシーと高スループットを必要とする高性能ストレージ,データベース,およびコンピューティングワークロードをサポートします.
- AI訓練と推論SHARP v3の加速は,NCCLとMPIベースの分散トレーニングのパフォーマンスを向上させます.
- クラウドと裸金属インフラストラクチャ高帯域幅,低遅延のネットワークファブリックを必要とする多利用者環境に最適です.
MQM9700-NS2Rは,NVIDIA Mellanox ConnectX アダプター (NDR,HDR,EDR,FDR),LinkXケーブル,トランシーバーと完全に互換性がある.IBTA 仕様 1.4 と 1 に準拠している.3,およびHDR (200Gb/s) およびEDR (100Gb/s) 技術のバックコンパティビリティをサポートする. スイッチは,高度なテレメトリ,AI駆動分析,InfiniBand 構造全体にわたって.
| パラメータ | 仕様 |
|---|---|
| モデル | MQM9700-NS2R |
| シリーズ | NVIDIA 量子2 |
| 港湾 | 64 x QSFP56 (NDR 400Gb/s) |
| 総出力量 | 51.2Tb/s (ブロックしない) |
| 遅延時間 | 90n以下 (港から港へ) |
| ASIC を切り替える | NVIDIA 量子-2 NDR |
| CPU | インテル x86 デュアルコア |
| システムメモリ | 8GB RAM 32GB SSD |
| 経営 | MLNX-OS (オンボックス),CLI,SNMP,UFM |
| 電源 | 1+1 リデンダント,ホットスワップ可能,100-240VAC,80 ゴールド+ |
| 典型電源 (ATIS) | 180W 200W (満載) |
| 冷却 | C2P (後ろから前へ),熱交換可能なファン |
| 形状因数 | 1Uラックマウント,43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| 体重 | 12.5kg (約) |
| 動作温度 | 0°Cから45°C |
| 認証 | CE,FCC,VCCI,ICES,RCM,RoHS,CB,cTUVus,CU |
| 注文部品番号 (OPN) | 記述 | 空気の流れ | 経営 |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s インフィニバンド 1U スイッチ, 64 QSFP56, x86 双核,標準深さ | P2C (前から後ろ) | 管理 |
| MQM9700-NS2R | 400Gb/s インフィニバンド 1U スイッチ, 64 QSFP56, x86 双核,標準深さ | C2P (後ろから前へ) | 管理 |
| MQM9790-NS2F | 400Gb/s InfiniBand 1Uルーター,64 QSFP56,x86 双核,標準深さ | P2C (前から後ろ) | 管理 |
| MQM9790-NS2R | 400Gb/s InfiniBand 1Uルーター,64 QSFP56,x86 双核,標準深さ | C2P (後ろから前へ) | 管理 |
注: オーダーする前に,エアフローの方向 (P2CまたはC2P) がデータセンターのホット/コールド・アライズル構成に一致していることを確認します. NS2Rモデルは,特に後ろから前へのエアフローのために設計されています.
- 業界をリードする業績51.2Tb/sのスループットと超低レイテンシーで コンパクトな1Uのシャーシです
- ITコスト削減港の密度が高く,1Uに64の港があるため インフラストラクチャの利用量や運用コストが減ります
- 自治するネットワークソフトウェアベースのソリューションよりも5000*早く回復する.
- 柔軟な配備HDRとEDRとバックグラウンド互換性;Dragonfly+,SlimFly,および6Dトーラスなどの近代的なトポロジーをサポートします.
- 強化されたテレメトリUFM を使って,リアルタイムでネットワークの洞察と AI 駆動のアナリティクスを得て,積極的にメンテナンスできます.
- 最適化された冷却C2Pの空気流は,データセンターの特定の構成に対応し,効率的な熱管理を保証します.
香港スターズルージーグループ株式会社 (HK Starsurge Group Co., Limited) は,MQM9700-NS2Rのグローバル配送と多言語サポートを提供しています.当社のサービスには以下のサービスが含まれます.
- トポロジーの設計と互換性に関する販売前のコンサルティング
- ファイアウェアの更新と技術文書
- 保証サポートとRMA処理
- カスタムインテグレーションとシステム展開支援
NS2FはP2C (前から後ろへ) の空気流とNS2RはC2P (前から後ろへ) の空気流がある.他のすべての仕様,ポート数,スループットを含む,NS2FはP2C (前から後ろへ) の空気流とNS2RはC2P (後から前へ) の空気流とNS2FはP2C (前から後ろへ) の空気流とNS2FはP2C (前から後ろへ) の空気流とNS2RはC2P (後から前へ) の空気流とNS2RはC2P (後から前へ) の空気流とNS2RはP2C (前から後ろへ) の空気流とNS2RはC2P (後から前へ) の空気流とNS2RはC2P (後から前へ) の空気流とNS2RはC2P (前から前へ) の空気流とNS2RはC2C (前から前へ) の空気流とNS2C (後から前へ) の気流とNS2Cの気流と管理の特徴同じです
MQM9700はスイッチであり,MQM9790は追加のルーティング機能を持つルーターである.両者は同じハードウェアプラットフォームと空気流の方向を共有しているが,ソフトウェア機能では異なる.
QSFP56コネクタは受動銅DAC,アクティブ光ケーブル (AOC) および光受信機をサポートする.特定のSKUについては,NVIDIA LinkXケーブルファミリーを参照してください.
はい,Quantum-2シリーズは,HDR (200Gb/s) とEDR (100Gb/s) のInfiniBand技術と後方互換性があります.
オンボードサブネットマネージャーは最大2000ノードまでのファブリックを管理できます
前に冷たい空気入口がある場合はNS2F (前から後ろ) を選択し,後ろに冷たい空気入口がある場合はNS2R (後から前) を選択します.常に隣接する機器の空気流の方向に一致する.
- 接続する前に入力電圧範囲 (100-127VACまたは200-240VAC) が設備の電源と一致することを確認します.
- 前側から後側へ空気の流出に十分な空隙を設け,扇風機の排気を前側や吸入口を後側から遮らないようにする.
- 作業温度は0°Cから45°Cの間であり,相対湿度は10%~85% 凝縮しない.
- 信号の完全性と適合性を確保するために,承認されたQSFP56ケーブルと光学モジュールのみを使用する.
- 設置前に,ラック冷却構成がC2P (後ろから前へ) の空気流をサポートしていることを確認してください.
香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダーです. 2008年に設立された同社は,ネットワークスイッチを含む製品で世界中の顧客にサービスを提供しています.NICStarsurgeは,経験豊富な営業と技術チームによってサポートされ,政府,医療,製造業同社はIoTソリューション,ネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,グローバル配信も提供しています.顧客を第一に考えるStarsurgeは,信頼性の高い品質,対応性の高いサービス,および顧客が効率的でスケーラブルで信頼性の高いネットワークインフラを構築するのに役立つカスタマイズされたソリューションに焦点を当てています.
64 x NDR 400Gb/s
51.2Tb/s
90m以下
オンボックス (MLNX-OS)
180W 〜 200W
C2P (後ろから前へ)
1U,27インチ深さ
