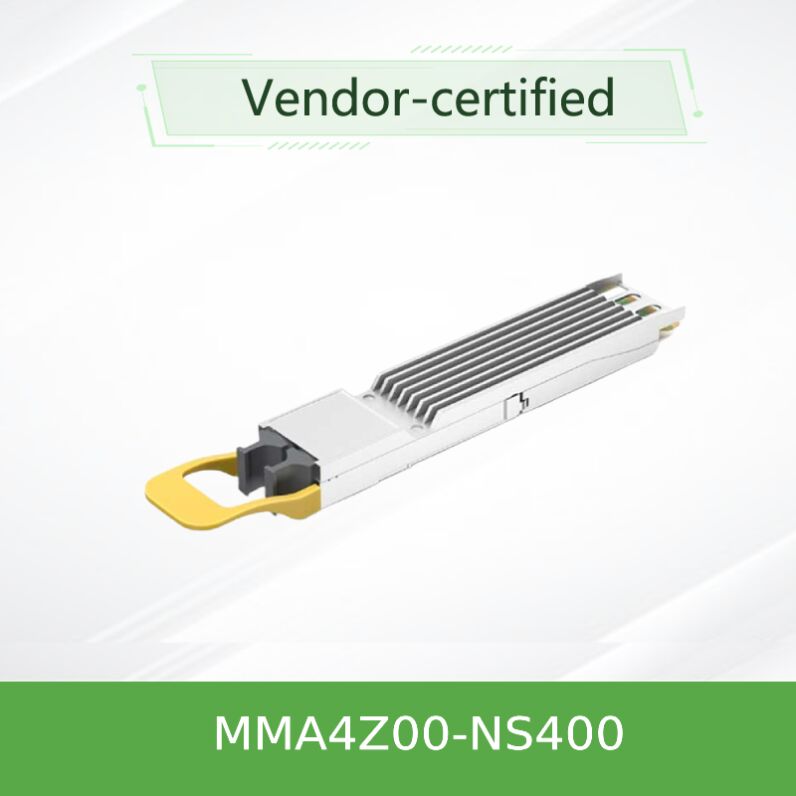

NVIDIA MMA4Z00-NS400

NVIDIA MMA4Z00-NS400は,NVIDIA ConnectX-7 アダプタと量子-2 /スペクトル-4 スイッチのために設計された400Gb/sシングルポート OSFP SR4 マルチモードトランシーバーである.自動プロトコル検出の InfiniBand と Ethernet プロトコルの両方をサポート100G PAM4 モジュレーションの 4 つのチャネルを使用し,単一の MPO-12/APC コネクタを介して OM4 マルチモードファイバーで 50 メートルまでの範囲を提供します.プラットトップデザインは,最適な熱性能のためのConnectX-7ケージの乗用ヒートシンクと統合.

製品概要

MMA4Z00-NS400は,NVIDIAのエンドツーエンド400G InfiniBandとイーサネットエコシステムにおける重要なコンポーネントである.これは,ConnectX-7 OSFPベースのホストチャネルアダプター (HCAs) と使用するために特別に設計され,NVIDIA Quantum-2またはSpectrum-4スイッチのツインポートOSFPトランシーバーに接続されます.このモジュールは,850nmVCSEL技術を用いた4つの独立した送信と受信チャネルを備えています. 1: 2スプリッターファイバーケーブル (MFP7E20シリーズ) とペアリングすると,2つのチャネルのみが活性化されます.自動で速度を200Gb/s (NDR200) に低減し,消費電力を5に低減する.5W 受信機はCMIS 4.0対応で,高度なデジタル診断監視 (DDM) をサポートする.

主要 な 特徴

• 2つのプロトコルのサポート:インフィニバンド (NDR) とイーサネット (400GbE) の環境で自動プロトコル検出でシームレスに動作する.
• 高速光学:4チャネル100G PAM4モジュレーションと850nmVCSEL配列
• 拡張範囲:OM4マルチモードファイバー上50メートル OM3上30メートル
• インテリジェント パワースケーリング:200Gモード (2チャネルモード) で動作するときに 8.5W から 5.5W に電力を自動的に削減します.
• フラットトップ OSFP デザイン:ConnectX-7アダプターケージに搭載されたヒートシンクで 熱管理に最適化されています
• 角式ポーランドのコネクタMPO-12/APC (緑色シェル) は反射を最小限に抑える.UPC (aqua) コンネクタと互換性がない.
• 総合診断Tx/Rx電源モニタリング,バイアス電流,電圧,温度をDDM経由でサポートする.
• 規制の遵守:レーザー安全クラス1,RoHS対応,OSFP MSAとCMIS 4.0対応

光学・電気技術

MMA4Z00-NS400は100G/レーンPAM4モジュレーション技術を活用している.電気主機インターフェースは8つの差分ペア (4 Tx,4 Rx) で53.125 Gbaudで動作する.オプティカルエンジンは 850nm VCSEL を搭載し,ドライバと TIA 配列が組み込まれています.このモジュールは,適応型 Tx 入力均衡,プログラム可能な Rx 出力振幅,および信号整合性最適化のための前後カーソールチューニングを含む.組み込みのPRBS発電機とチェックは,外部試験機器なしでシステム内のリンクの検証を可能にします..

典型的なデプロイメントと用例

• HCA 400Gへの切り替えリンク:量子-2またはスペクトル-4スイッチ (ツインポートトランシーバーを使用) をMFP7E10線材ケーブルでConnectX-7OSFPアダプターに接続する.

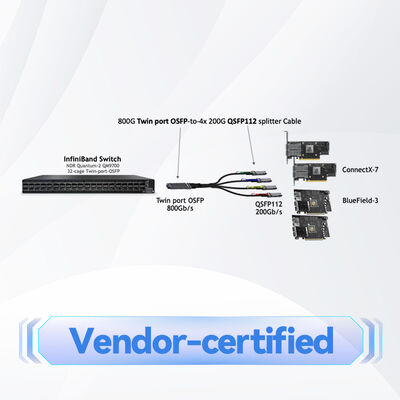

• 200Gファンアウト構成:MFP7E20 1:2スプリッターケーブルを使用して,1つのツインポートスイッチトランシーバーをそれぞれ200Gb/sで動作する4つのConnectX-7アダプターに接続する.
• スイッチからスイッチへのアップリンク:400Gまたは800Gアグリゲーションのためのスイッチ内の双ポートトランシーバーへの直接接続.
• 高密度AIクラスター:BlueField-3 DPU (QSFP112アダプター経由) で GPU 加速環境で低レイテンシー,高帯域幅接続を可能にします.

注:このOSFPモジュールは,QSFP112形式要素を必要とするBlueField-3 DPUと互換性がない.

互換性

• アダプター:NVIDIA ConnectX-7 OSFPベースのホストチャネルアダプター
• スイッチ:NVIDIA Quantum-2 InfiniBand スイッチ (ツインポート OSFP付き),NVIDIA Spectrum-4 イーサネット スイッチ.
• 繊維ケーブル:NVIDIA MFP7E10シリーズ (直線型,4チャネルMPO/APCからMPO/APC) とMFP7E20シリーズ (1:2スプリッター,4チャネルから2チャネルMPO/APC).
• プロトコル:インフィニバンドNDR (400Gb/s) とNDR200 (200Gb/s);イーサネット400GbEと200GbE.

テクニカル仕様

注: 仕様はNVIDIAドキュメントに基づいています. 注文する前に確認してください.

選択ガイド:関連トランシーバー

製品 の 利点

• エンドツーエンド NVIDIA 完全性:厳格な生産テストは,NVIDIAベースのインフラストラクチャで最適なパフォーマンスと耐久性を保証します.
• 自動速度とパワー調整:接続ケーブルに基づいて 400G と 200G モードを動的に切り替えてエネルギー効率を最適化します.
• 未来のデザインCMIS 4.0 コンプライアンスと高度な診断のサポートにより,次世代データセンターにシームレスな統合が可能になります.
• 簡素化された在庫:1つのトランシーバー部品番号は,InfiniBandとEthernetの展開の両方に有効である.

サービスとサポート

香港のスターズルージーグループは, ネットワークインフラストラクチャの包括的なサポートを提供します.

• トランシーバーとケーブルの正しい選択を保証する技術的な販売前の相談.
• 安全な包装と迅速な配送のオプションを備えた グローバル配送
• 設置とトラブルシューティングの販売後サポート
• 保証と返品サービスには 条件があります

よく 聞かれる 質問

Q: MMA4Z00-NS400 は BlueField-3 DPU で使用できますか?
A: いいえ.BlueField-3アダプタはQSFP112フォームファクターモジュールのみを受け入れます.このOSFPモジュールは,ConnectX-7OSFPアダプタとスイッチのために設計されています.

Q:グリーンとアクアMPOのコネクタの違いは何ですか?
A: 緑色は,このトランシーバーで使用されているアングルポリッシュコネクタ (APC) を示しています. アクアは,超ポリッシュコネクタ (UPC) を示しています. ポリッシュの角度が異なるため互換性がない.

Q:トランシーバーが 200Gモードに自動的に切り替えるのは?
A: MFP7E20 スプリッター ケーブル を 挿入 する 時,四 つ の ファイバー チャンネル の 中 に 二 つ だけ が 物理 的 に 存在 し て い ます.トランシーバー は この 信号 を 検知 し,速度 や 電力 を 減らす だけで 二 つの レーン を 活性化 し ます.

Q: 400Gでは典型的な電力消費量は?
A: 典型的な電力は8.0Wで 最大は8.5Wです 200Gモードでは 典型的な電力は 5.5Wに低下します

操作および設置の注意事項

• 接続されていないとき,常に光学ポートにダストキャップを使用します.将来の使用のためにキャップを保存します.
• トランシーバー 容器 と 繊維 接続 器 を 挿入 する 前 に 洗い て ください.汚染 は リンク 障害 の 主要 な 原因 です.
• 静的放出に曝されるのを避ける.ESD安全な処理手順に従ってください.
• UPCとAPCのコネクタを混ぜない.コネクタの種類を確認する (緑色シェル=APC).
• ホストデバイス (アダプター/スイッチ) が OSFP フォームファクターと必要なファームウェア バージョンをサポートすることを確認する.

主要 な 事柄 を 一見 する

互換性マトリックス

購入者チェックリスト

• アダプター/スイッチが OSFP フォーマットファクターと 400G NDR/Ethernet をサポートしていることを確認してください.
• 適切なファイバーケーブルを選択する: 400Gでは直線 (MFP7E10), 200Gではファンアウトではスプリッター (MFP7E20).
• MPO-12/APCコネクタを搭載した多モードOM3またはOM4のファイバータイプを保証する.
• 箱の温度範囲と シャシー内の空気流を確認してください
• ホストデバイスのファームウェア要件を確認します.
