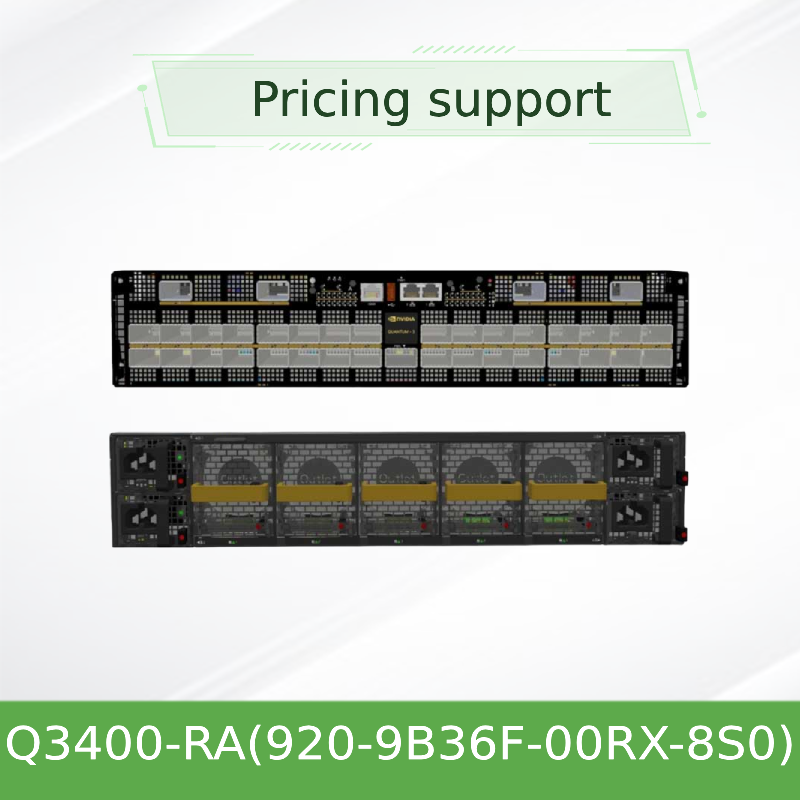

NVIDIA Q3400-RA スパインスイッチ:スケーラブルデータセンターのためのTb/s 115.2 トランスプット
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | Q3400-RA（920-9B36F-00RX-8S0） |
| 書類: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | Q3400-RA 920-9B36F-00RX-8S0 | 伝送速度: | 800GB |
|---|---|---|---|
| ポート: | 72 | 関数: | LACP、スタック可能、VLANサポート |
| テクノロジー: | インフィニバンド | 最高速度: | xdr |
| 輸送パッケージ: | パッキング | 仕様: | 43.6*433.2*590.6 mm |
| 商標: | メラノックス | 起源: | 中国 |
| ハイライト: | NVIDIA Q3400-RA スピーンスイッチ,NVIDIA Spine スイッチ 115.2 Tb/s,保証付きのデータセンターネットワークスイッチ |
||
製品の説明
NVIDIA Q3400-RA スパインスイッチ：スケーラブルなデータセンター向けの 115.2 Tb/s スループット
NVIDIA Q3400-RA は、NVIDIA Quantum-3 ASIC を搭載した高ラディクス、800Gb/s XDR InfiniBand スイッチシステムです。最も要求の厳しい AI および HPC 環境向けに設計された 4U シャーシは、72 個の OSFP ケージに 144 ポートを提供し、最大 10,368 個の ConnectX-8 NIC をサポートする大規模な 2 レベルのファットツリー トポロジーを可能にします。統合された SHARPv3、アダプティブ ルーティング、パフォーマンス分離により、Q3400-RA は次世代データセンターの理想的なスパイン ビルディング ブロックです。
主な仕様
- 144 XDR ポート 72 OSFP ケージ経由
- 115.2 Tb/s 総スイッチ容量
- 4U ラック最適化フォームファクター
- 8 × PSU 冗長、ホットスワップ対応電源ユニット
- UFM 対応 FNM インバンド管理
主な機能
- 高密度 800Gb/s ポート: 72 個の OSFP ケージに 144 個の XDR ポート（レーンあたり 200Gb/s）、400G および 800G 光モジュールをサポート
- Quantum-3 ASIC: 最先端の 200G SerDes、集約処理の SHARPv3、高度なインネットワーク コンピューティング
- 115.2 Tb/s ノンブロッキング: 大規模並列 AI トレーニングに最適な、決定論的な低遅延を実現するフルバイセクション帯域幅
- 冗長およびホットスワップ対応: 8 個の電源ユニット（C2P エアフロー）と 10 個のファン。N+1 冗長によりダウンタイムなしで交換可能
- UFM 対応 FNM ポート: NVIDIA Unified Fabric Manager™ (UFM) 用の専用インバンド管理ポート（OSFP）
- 柔軟なトポロジー: ファットツリー、Dragonfly+、多次元トーラスなどをサポート - スパイン/リーフ対応
テクノロジー概要
Quantum-3 ASIC: Q3400-RA は、レーンあたり 200Gb/s の SerDes を活用し、OSFP ポートあたり 800Gb/s を提供します。NVIDIA SHARPv3（Scalable Hierarchical Aggregation and Reduction Protocol）と組み合わせることで、MPI およびディープラーニングのプリミティブをネットワークに直接オフロードすることで、集約操作を高速化します。アダプティブ ルーティングと輻輳制御により、輻輳したファブリックでも一貫したパフォーマンスを保証します。
インバンド管理: フロントパネルの FNM（Fabric Network Management）ポートは、データポートを消費せずに専用の UFM アクセスを提供し、トポロジー設計を簡素化し、高度なテレメトリを可能にします。
一般的なデプロイメント
- 大規模ファットツリーのスパイン: 2 レベルのトポロジーで最大 10,368 個の ConnectX-8 NIC を接続
- AI トレーニング クラスター: 800Gb/s のリンク速度で NVIDIA DGX および HGX スーパーポッド ファブリックを強化
- 高性能コンピューティング: 天気、分子動力学、有限要素シミュレーションを高速化
- クラウドおよびエンタープライズ データセンター: 金融、製造、研究向けの拡張可能で低遅延なネットワークを構築
互換性
| コンポーネント / エコシステム | 互換性 |
|---|---|
| NIC | ConnectX-8、ConnectX-7、ConnectX-6（速度ネゴシエーション付き） |
| 光モジュールおよびケーブル | OSFP、OSFP-to-OSFP、アクティブ/パッシブ銅線、シングルモード/マルチモード |
| 管理 | NVOS (NVUE)、UFM、SNMP、REST API、シリアルコンソール |
| トポロジー | ファットツリー、Dragonfly+、トーラス、カスタム |
| 規格 | InfiniBand Architecture Specification 1.5、RoHS、CE、FCC、VCCI、cTUVus |
技術仕様
| カテゴリ | 詳細 |
|---|---|
| ポート密度 | 72 個の OSFP ケージ経由の 144 XDR ポート（800Gb/s） |
| スイッチング容量 | 115.2 Tb/s |
| フォームファクター | 4U ラックマウント（高さ 7 インチ × 幅 17.24 インチ × 奥行き 33.5 インチ）/ 850 mm 奥行き |
| 重量（フル搭載時） | 60 kg（PSU 8 個搭載時） |
| PSU | 8 × 2000W AC、C2P エアフロー、200-240V ～ 50/60Hz |
| ファン | 10 個のホットスワップ対応ファンユニット、C2P エアフロー |
| 標準的な消費電力（ATIS） | 2.9 kW（パッシブケーブル）; 7 kW（アクティブケーブル） |
| 管理 | NVOS (NVUE)、UFM、シリアルコンソール（RJ45）、USB 2.0、I²C、デュアル 1GbE MGT ポート |
| 動作温度 | 0℃ ～ 35℃（逆エアフロー）; 非動作時: -40℃ ～ 70℃ |
| ノイズレベル | 78.4 dBA（公称条件、ISO 7779） |
| 規制 | CB、cTUVus、CE、CU、EMC（CE/FCC/VCCI/ICES/RCM）、RoHS |
| レールキット | 930-9SKIT-00LO-00B（ツールレス、ラック奥行き 700-800 mm） |
* 一部の値は代表値です。正確な仕様については、NVIDIA の担当者にご確認ください。
選択ガイド
| SKU | 説明 | エアフロー | ラック奥行き |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA、4U、144 XDR ポート、8 PSU、マネージド、C2P エアフロー | C2P（コネクタから電源へ） | 標準奥行き（850 mm） |
| 930-9SKIT-00LO-00B | Q3400 用 4U ツールレス レールキット | -- | 700-800 mm |
| 930-9SPSU-00RA-00A | Quantum-3 用 2000W AC PSU（C2P） | C2P | -- |
| 930-9SFAN-00RM-00B | XDR 空冷システム用ファンユニット（C2P） | C2P | -- |
利点
- 比類なきラディクス: 4U に 144 ポート - スイッチ数削減、コスト削減、配線簡素化
- 将来性対応: NDR および XDR 光モジュールをサポートし、投資を保護
- SHARPv3 アクセラレーション: AI トレーニング時間を最大 20% 短縮
- 管理の簡素化: NVUE を搭載した NVOS、ゼロタッチ プロビジョニング（ZTP）、UFM 統合
- グローバル サポート: 24 時間 365 日のテクニカル サポート、RMA、オンサイト サービス
サービスとサポート
Hong Kong Starsurge Group Co., Limited は、NVIDIA Q3400-RA スイッチのライフサイクル全体をサポートします。
- 販売前コンサルティング: トポロジー設計、電源/冷却計画、ROI 分析
- 物流と配送: 追跡と通関手続きを含むグローバル出荷
- テクニカル サポート: リモート診断、オンサイト交換、ファームウェア アップデート
- トレーニング: NVIDIA 認定ワークショップ（ハンズオン ラボ、UFM 管理）
- 保証: 標準 1 年間のハードウェア保証（延長オプションあり）
よくある質問
Q3400-RA と Q3200-RA の違いは何ですか？
Q3400-RA は 144 ポート（115.2 Tb/s）の 4U シャーシで、スパインの役割に最適です。Q3200-RA は 2U シャーシで、2 つの独立したスイッチ（合計 72 ポート、57.6 Tb/s）を備えており、リーフまたは小規模ファブリックに最適です。
Q3400-RA で NDR 光モジュールを使用できますか？
はい。ポートは NDR（400Gb/s）および XDR（800Gb/s）の光モジュールとケーブルをサポートしています。NDR 接続には、NVOS で `connection-mode ndr` コマンドを使用してください。
Q3400-RA はマネージド スイッチですか、それともアンマネージド スイッチですか？
NVOS（NVUE）を備えた完全にマネージド スイッチであり、帯域外（1GbE MGT）および帯域内（FNM）の両方の管理をサポートしています。
FNM ポートとは何ですか？
Fabric Network Management ポートは、UFM 接続用の専用 OSFP InfiniBand ポートであり、データ トラフィック用のすべての標準ポートを保持します。
通常の配送時間はどのくらいですか？
在庫品は 5 ～ 7 営業日以内に発送されます。カスタム構成については、営業担当者にお問い合わせください。
注意と安全
- 重量: Q3400-RA の重量は 60 kg です。ラックマウント時には、必ずサーバーリフトと少なくとも 2 名を使用してください
- エアフロー: 換気口の周囲に少なくとも 8 cm のクリアランスを確保してください。C2P エアフローの PSU とファンのみを使用してください
- 電源: サービス前にすべての 8 本の電源コードを抜いてください。システムは二重極/中性線ヒューズを使用しています
- 温度: 外気温 35℃ を超える環境では操作しないでください。ASIC 温度しきい値を監視してください（警告: 105℃、クリティカル: 120℃）
- 静電気放電: カードやトランシーバーの取り扱い時には ESD 保護を使用してください
Hong Kong Starsurge Group Co., Limited について
2008 年に設立された Starsurge は、ネットワーク ハードウェア、IT サービス、システム統合ソリューションのテクノロジー主導型プロバイダーです。政府、ヘルスケア、製造、教育、金融、エンタープライズのクライアントに世界中でサービスを提供しています。経験豊富な営業および技術チームにより、スイッチや NIC から IoT やカスタム ソフトウェアまで、カスタマイズされたネットワーキング ソリューションを提供し、多言語サポートとグローバル配信でそれをバックアップします。顧客第一、品質重視、イノベーション重視。
互換性マトリックス
| NVIDIA 製品 | Q3400-RA との互換性 | 注記 |
|---|---|---|
| ConnectX-8 (XDR) | ✓ フル 800Gb/s | ネイティブ XDR モード |
| ConnectX-7 (NDR) | ✓ 400Gb/s (connection-mode ndr) | モード変更が必要 |
| OSFP 800G SR/DR | ✓ | クラス 8（33W）サポート |
| OSFP 400G (NDR) | ✓ | パッシブ/アクティブケーブル |
| UFM 3.5 | ✓ | FNM ポート接続 |
| NVOS / ONIE | ✓ | ZTP、NVUE、REST API |
バイヤー チェックリスト
- ラック奥行き: 850 mm（33.5 インチ）の奥行きと 700-800 mm のレール範囲を確認してください
- 電源: 200-240V AC、PSU あたり 10A。8 本の C13/C15 電源コードを計画してください
- エアフロー: C2P（コネクタから電源へ）のエアフローがデータセンターと一致していることを確認してください
- 光モジュール: ポート数に応じて OSFP トランシーバーまたはブレークアウトケーブルを注文してください
- 管理: シリアルコンソール（RJ45）とデュアル 1GbE MGT ポートの準備ができています
- 冷却: 外気温 ≤35℃、十分なエアフロークリアランス
