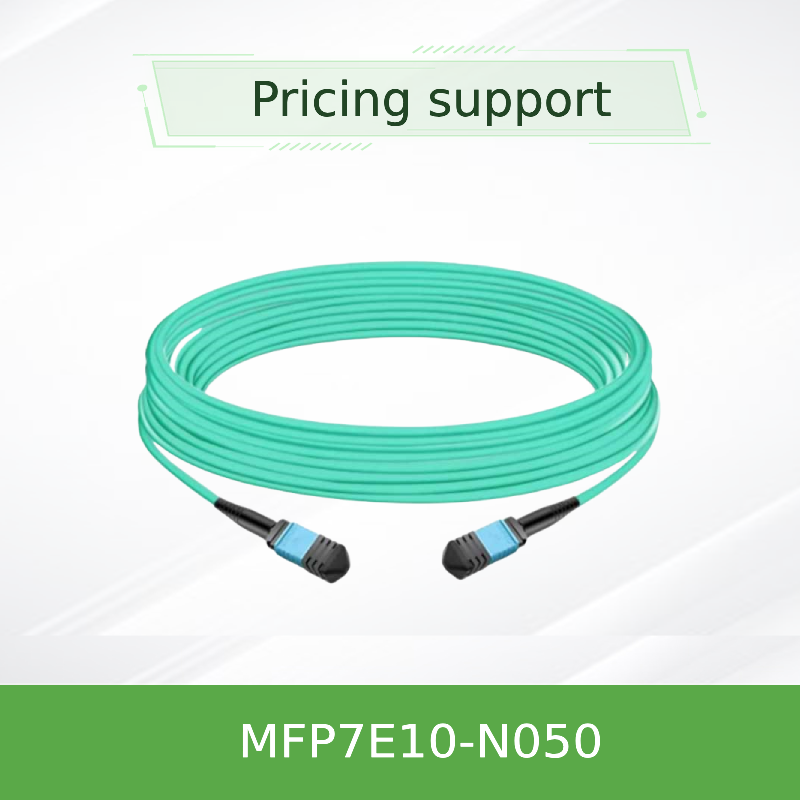

50m NVIDIA MFP7E10-N050 MPO-12/APC 光ケーブル (ConnectX-7 / BlueField-3 および OSFP/QSFP112 トランシーバー用)
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N050（980-9I57Y-00N050） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル: | MFP7E10-N050 | 長さ: | 50のM |
|---|---|---|---|
| ファイバーの種類: | マルチモードOM4 | コネクタ: | MPO-12/APC（女性） |
| 挿入損失: | ≤0.37dB | リターンロス: | 35 dB以上 |
| ハイライト: | 50m NVIDIA MPO-12 光ケーブル,NVIDIA ConnectX-7 光ケーブル,OSFP QSFP112 トランシーバーケーブル |
||
製品の説明
NVIDIA MFP7E10-N050 MPO-12/APC オプティカルケーブル
50m MPO-12/APCから MPO-12/APCマルチモードファイバーケーブル,B型クロスオーバー,OM4 (50/125μm). ツインポートOSFP,シングルポートOSFP間の400G/800Gインフィニバンドおよびイーサネットリンクのために設計された.QSFP112トランシーバー.
製品概要
NVIDIA MFP7E10-Nxxxシリーズの受動光ケーブルは,高密度のデータセンターの相互接続のために設計されています. MFP7E10-N050 (50m) は,12ファイバーMPO‐12/APCコネクタ内の8つのアクティブファイバーを使用します.4つの繊維が強度構成要素として機能する8度角度ポリス (APC) は反射を最小限に抑え,高速プロトコルの信号の整合性を保証します.
このケーブルはB型クロスオーバーです送信チャンネル1を片端から受信チャンネル12を反対端に並べること. InfiniBand (NDR) とイーサネット (400GbE/800GbE) の環境の両方をサポートする.
主要 な 特徴
光学と物理
- 50/125 μm OM4 マルチモードファイバー (長さ > 30 m)
- MPO‐12/APC 女性用コネクタ 緑色
- 8つの活性繊維 / 4つの不活性 (強度成分)
- B型クロスオーバー極性
- アクア LSZH / OFNR ジャケット,直径 3.0 ± 0.2 mm
性能とコンプライアンス
- 挿入損失 ≤ 0.35 + 0.0004 × L (dB); 50m: ≤ 0.370 dB
- 回帰損失 ≥ 35 dB
- 曲線半径: 30 mm (ケーブルのどこでも)
- 動作温度: 0 °C から 70 °C
- テルコルディア GR‐1435,IEC 61754‐7,ANSI/TIA‐604‐5
テクノロジー
8度ポリス付きのAPC (Angled Physical Contact) 端面は高速光学リンクにとって極めて重要です.それはトランシーバーレーザーから内部反射を逸らします.信号の歪みやビットエラーを減らすケーブルは受動的で,アクティブ電子機器は含まれておらず,低レイテンシーと高い信頼性を保証します.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
典型的な 部署
- スイッチからスイッチへ:長い距離をかけて脊葉布にツインポート OSFP 800G スイッチを接続する.
- スイッチ・トゥ・アダプター:OSFPスイッチをOSFPまたはQSFP112トランシーバーを使用してConnectX‐7またはBlueField‐3DPUに接続する.
- 400G/800G 突破:2つの4チャネル400GリンクをサポートするためにツインポートOSFPトランシーバーで使用.
- AIとHPCクラスタは低レイテンシーで高帯域幅のGPUとGPUの接続をラック間で必要とする.
互換性
MFP7E10‐N050は以下を含むNVIDIAトランシーバーと互換性がある.
- ツインポート OSFP:MMA4Z00‐NS (800G DR8) インフィニバンド/イーサネットスイッチ
- シングルポート OSFP:ConnectX‐7 アダプタ用のMMA4Z00‐NS400 (400G)
- QSFP112:MMA1Z00‐NS400 (400G) BlueField‐3 DPU
- また400GbE/NDR InfiniBand および NVLink プロトコルをサポートする.
MPO‐12/APCコネクタはMPO‐12/UPC (ブルーシェル) コネクタと互換性がない.UPCポリスを使用する100G/200Gトランシーバーと混ぜてはならない.
仕様
| パラメータ | 価値 |
|---|---|
| モデル | MFP7E10‐N050 |
| 長さ | 50m (許容量: +2% × L / -0) |
| 繊維タイプ | マルチモードOM4 (50/125 μm) 長さ > 30m |
| コネクタタイプ | MPO‐12/APCメスからMPO‐12/APCメスへ 緑色の殻 |
| 活性繊維 | 8 (4 Tx, 4 Rx) |
| 極性 | B型クロスオーバー |
| 挿入損失 (最大) | ≤ 0.35 + 0.0004 × L (dB) → 0.370 dB @ 50m |
| リターン損失 (分) | ≥35 dB |
| ケーブル直径 | 3.0 ± 0.2 mm |
| 曲線の半径 | 30mm (ケーブルのどこでも) |
| ジャケット | アクア,LSZH / OFNR |
| 動作温度 | 0 °Cから70 °C |
| 保存温度 | −40 °Cから85 °C |
| 湿度 (不凝縮) | 10%~85% RH |
| 基準 | GR‐1435,IEC 61754‐7,ANSI/TIA‐604‐5 |
選択ガイド
| 注文部品番号 | 記述 | 長さ |
|---|---|---|
| MFP7E10‐N003 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 3m |
| MFP7E10‐N005 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 5m |
| MFP7E10‐N007 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 7m |
| MFP7E10‐N010 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 10m |
| MFP7E10‐N015 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 15m |
| MFP7E10‐N020 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 20m |
| MFP7E10‐N025 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 25m |
| MFP7E10‐N030 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 30m |
| MFP7E10‐N035 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 35m |
| MFP7E10‐N040 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 40m |
| MFP7E10‐N050 | NVIDIAパッシブファイバーケーブル MMF MPO12 APCからMPO12 APC | 50m |
利点
- 低損失と高収益損失:400G/800G PAM4 モジュレーションのためのクリーンな光信号を保証します.
- APC ポリッシュ:NDR インフィニバンドと800Gイーサネットにとって重要な反射を最小限に抑える.
- B型クロスオーバー:直接トランシーバーのペアリングを簡素化する.極度逆転アダプタは必要ない.
- LSZH/OFNRジャケット:低煙と炎阻害性があり,プレニウムとリザースペースに適しています.
- NVIDIA合格:ConnectX‐7,BlueField‐3,およびSpectrum スイッチファミリーでテストされ推奨されています.
- 最大距離:50mの長さは,NVIDIA仕様に従って2つのパッチパネル (4コネクタ・ジャンクション) でサポートされる最大です.
よく 聞かれる 質問
このケーブルはQSFP112トランシーバーと互換性がありますか?
はい,適切なNVIDIA QSFP112 400Gトランシーバー (例えば,MMA1Z00‐NS400) とアダプター側で使用する場合です.
MPO‐12/UPCコネクタで使えますか?
MPO‐12/APC (緑色シェル) は,MPO‐12/UPC (青色シェル) と機械的または光学的に互換性がない.それらを一緒に使用すると,コネクタ端面が損傷する可能性があります.
このケーブルは最大50mですか?
NVIDIAの仕様によると,MFP7E10‐N050はこのシリーズの最も長いバージョンで,最大2つの光学パッチパネル (4コネクタ・ジャンクション) を含む場合,合計リンク長が50mまでサポートされます.
ケーブルはESDに敏感ですか?
いや,ケーブルには導電部品がない.しかし,トランシーバーを操作するときに標準的なESD予防措置が適用されます.
操作 に 関する 予防策
- 汚染を防ぐため,接続器にダストキャップを設置するまで保管します.
- 配合の前に光学接続器のクリーナーを使用してケーブルとトランシーバーのコネクタの両方を清掃します.
- 30mm の曲線以下にケーブルを曲げるのを避ける.
- 液体にさらしたり,指定温度範囲外で操作したりしないでください.
- 使用していないときは -40 °C から 85 °C の間で保管します.
会社紹介
香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダです. 2008年に設立され,私たちはネットワークスイッチ,NIC,無線アクセスポイント制御装置,ケーブル,関連ネットワーク機器
Starsurgeは 経験豊富な営業と技術チームによって 支援されています 政府,医療,製造業,教育,金融,企業などですネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,グローバル配信
主要 な 事柄 を 一見 する
コネクタと極性:MPO‐12/APC メス,B型クロスオーバー,緑色の殻
繊維と長さ:マルチモードOM4, 50m (164フィート), 8つのアクティブファイバー
オプティカル性能:IL ≤ 0.370 dB,RL ≥ 35 dB
準拠性GR‐1435, IEC 61754‐7, OFNR/LSZH
互換性マトリックス
| トランシーバー / デバイス | ポートタイプ | 互換性がある |
|---|---|---|
| NVIDIA MMA4Z00‐NS (800G DR8) | ツインポート OSFP | そうだ |
| NVIDIA MMA4Z00‐NS400 (400G) | OSFP (シングルポート) | そうだ |
| NVIDIA MMA1Z00‐NS400 (400G) | QSFP112 | そうだ |
| ConnectX‐7 / BlueField‐3 について | OSFP / QSFP112 | そうだ |
| MPO‐12/UPCトランシーバー (100G/200G) | MPO‐12/UPC | ノ (違うポーチ) |
購入者チェックリスト
- トランシーバーポートの種類を確認する: OSFP,ツインポート OSFP,または QSFP112
- コンネクタ・ポリス:MPO‐12/APC (緑色シェル) vs.UPC (青色シェル) を確認する
- 必要なケーブルの長さを確認する MFP7E10‐N050は50m
- ファイバータイプを保証する:長さ > 30mのマルチモードOM4
- ケーブル管理計画: 30mm の最小の曲線半径
- パッチパネルの挿入損失を考慮する:最大4つのコネクタ・ジャンクションが許容される.
