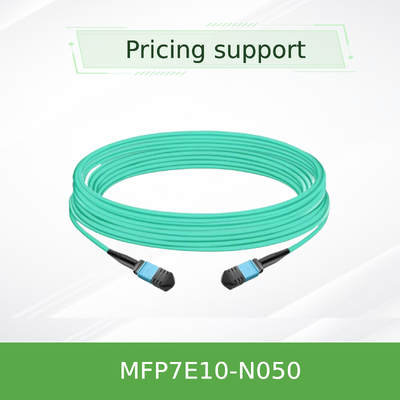

NVIDIA MFP7E10-N050 50m MPO-12/APC マルチモード光ファイバーケーブル (400G/800G InfiniBand & Ethernet用)
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N050（980-9I57Y-00N050） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル: | MFP7E10-N050 | 長さ: | 50のM |
|---|---|---|---|
| ファイバーの種類: | マルチモードOM4 | コネクタ: | MPO-12/APC（女性） |
| 挿入損失: | ≤0.37dB | リターンロス: | 35 dB以上 |
| ハイライト: | NVIDIA 50m MPO-12 光ファイバーケーブル,InfiniBand用マルチモード光ファイバーケーブル,400G Ethernet 光ファイバーケーブル |
||
製品の説明
NVIDIA MFP7E10-N050 50m MPO-12/APC マルチモード光ファイバーケーブル
400GbE/NDR InfiniBandおよびイーサネット相互接続向けに設計された、Type-Bクロスオーバー・トポロジーを採用した高性能8ファイバー・パッシブ光ケーブル。ツインポートOSFPおよびQSFP112トランシーバーをサポートします。
主な仕様
長さ: 50 m (MFP7E10-N050)
ファイバータイプ: マルチモードOM4 (長さ >30 m)
コネクタ: MPO-12/APC メス、アクティブファイバー8本
トポロジー: Type B クロスオーバー
ジャケット: アクア LSZH / OFNR
最大到達距離: 50 m (リンク内にコネクタ4個の場合)
プロトコル: InfiniBand、Ethernet、NVLink
製品概要
NVIDIA MFP7E10-Nxxxシリーズは、MPO-12/APCコネクタを備えたパッシブマルチモード光ファイバーケーブルアセンブリです。MFP7E10-N050 50メートルモデルは、ツインポートOSFP 800Gトランシーバー、シングルポートOSFP 400G、およびQSFP112 400Gトランシーバー間に、低損失の直接物理リンクを提供します。
8度の角度付き研磨により、APCインターフェースはバック反射を最小限に抑え（リターンロス≥35 dB）、高速PAM4リンクでの信号整合性を維持します。このケーブルはTelcordia GR-1435およびIEC 61754-7に完全に準拠しており、厳格な品質管理の下で製造され、プラグアンドプレイの信頼性を保証します。
主な特徴
アクティブファイバー8本
400G/800G伝送用に各方向4レーン
MPO-12/APCコネクタ
角度付き研磨により有害なバック反射を排除
Type-Bクロスオーバー配線
ピン1からピン12のマッピングにより、トランシーバー間の直接接続が可能
柔軟なLSZHジャケット
低煙、ゼロハロゲン、アクアカラー、直径3.0 ±0.2 mm
最大到達距離50m
パッチパネル2つとコネクタ接続部4箇所の場合
マルチプロトコルサポート
InfiniBand、Ethernet、NVLinkに対応し、将来性のある導入が可能
技術と設計
MFP7E10-N050は、長さ>30 mに最適化された50/125 μmマルチモードOM4ファイバーを使用しています。MPOコネクタは、トランシーバーのalignment pinと嵌合するalignment holeを備え、正確な光結合を実現します。
8度のAPC端面は反射率を低減し、クロスオーバー（Type B）ピン配置は、一方の端のレーン1の送信レーザーが反対側の端のレーン12の受信機と整列するようにし、別途極性アダプターの必要性を排除します。
ケーブルは低損失コネクタ（IL ≤0.35 + 0.0004×L dB）で終端処理され、挿入損失、リターンロス、ファイバー連続性について100%工場検査済みです。
一般的な展開
- スイッチ間: スパインリーフトポロジーで、ツインポートOSFPスイッチを列を越えて接続
- スイッチ対アダプター: OSFPスイッチと、QSFP112/OSFPトランシーバーを備えたConnectX-7またはBlueField-3 DPUを接続
- サーバー対スイッチ: 高密度400G/800Gミドルオブラウン接続
- データセンターラック間: 隣接ラック間または同一ラック内の短距離リンク
互換性
トランシーバー: NVIDIA MMA4Z00-NS、MMA4Z00-NS400 (OSFP)、MMA1Z00-NS400 (QSFP112)
プロトコル: InfiniBand (NDR)、Ethernet (400GbE/800GbE)、NVLink
コネクタタイプ: MPO-12/APC (メス) - MPO-12/UPCとは互換性がありません
ポート: ツインポートOSFP、シングルポートOSFP、QSFP112
技術仕様
| パラメータ | 値 / 範囲 | 備考 |
|---|---|---|
| 製品番号 | MFP7E10-N050 | 長さ50 m |
| ファイバー数 | 8 (アクティブ) | 4本は強度部材として不活性 |
| ファイバータイプ | マルチモードOM4 | 50/125 μm |
| コネクタタイプ | MPO-12/APC (メス) | IEC 61754-7 |
| 挿入損失 (IL) | ≤0.35 + 0.0004×L dB | L = メートル単位の長さ |
| リターンロス (RL) | ≥35 dB | APC研磨 |
| ケーブル径 | 3.0 ±0.2 mm | 丸型、柔軟 |
| 最小曲げ半径 | 30 mm | ケーブル上の任意の位置 |
| ジャケット材質 | アクア LSZH / OFNR | 低煙、ゼロハロゲン |
| 動作温度 | 0 °C ～ 70 °C | 保管: -40 °C ～ 85 °C |
| トポロジー | Type B (クロスオーバー) | ピン1 ↔ 12 マッピング |
選択ガイド
| 注文部品番号 | 長さ | 説明 |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIA パッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
製品の利点
- 信号整合性: APC研磨とType-Bクロスオーバーにより、反射と偏波の問題を低減
- コスト効率: アクティブ電子部品を使用しないパッシブ銅フリー設計で、消費電力を削減
- 信頼性: GR-1435準拠と100%工場検査により、一貫したパフォーマンスを保証
- 柔軟性: LSZHジャケットと小さな曲げ半径により、高密度ラックでの配線を簡素化
- 拡張性: 現在の400G/800Gおよび将来のより高速なプロトコルをサポート
よくある質問
MPO-12/APCとMPO-12/UPCの違いは何ですか？
APC（角度付き研磨）は8度の角度を持ち、バック反射を低減します。これは高速PAM4信号に不可欠です。UPC（超平坦研磨）は通常、低速リンクに使用されます。これらは機械的に互換性がありません。
このケーブルを100Gトランシーバーで使用できますか？
このケーブルは8ファイバーをサポートしますが、400G/800Gアプリケーションに最適化されています。100G（4x25G-NRZ）には、MPO-12/UPCケーブルが一般的に使用されます。トランシーバーとの互換性を確認してください。
N050の最大推奨リンク距離は？
パッチパネル2つとコネクタ接続部合計4箇所の場合、50メートルです。パッチパネルなしの直接接続の場合、リンクバジェットによりますが、通常は最大40メートルです。
このケーブルはNVLinkをサポートしていますか？
はい、MFP7E10-Nxxxシリーズは、NVIDIAの相互運用性ガイドラインに従い、NVLink、InfiniBand、およびEthernetプロトコルをサポートするように設計されています。
取り扱い上の注意
- 汚染を防ぐため、設置まで保護ダストキャップを装着してください
- 接続する前に、必ずケーブルとトランシーバーのコネクタを光学グレードクリーナーで清掃してください
- ケーブルを最小曲げ半径30 mm未満に曲げないでください
- コネクタを引っ張らないでください。ストレインリリーフにはプルタブまたはケーブルジャケットを使用してください
- 乾燥した清潔な環境で、保管温度-40 °C ～ 85 °Cの範囲で保管してください
購入者チェックリスト
- トランシーバーのコネクタタイプ（MPO-12/APCメス）を確認してください
- リンク長を確認してください - 50 mモデル（MFP7E10-N050）
- ファイバータイプを確認してください - OM4マルチモード（>30 mの場合）
- 極性を確認してください - 直接接続にはType-Bクロスオーバーが必要です
- ケーブル配線と曲げ半径のクリアランスを評価してください
- トランシーバーの互換性を確認してください（OSFP/QSFP112）
関連製品
NVIDIA MMA4Z00-NS OSFP DR8
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E10-N030 (30m)
NVIDIA MFP7E10-N040 (40m)
関連ガイド
