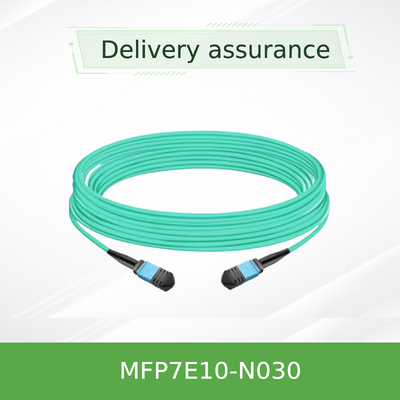

NVIDIA MFP7E10-N030 30m MPO-12/APC マルチモード光ファイバーケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N030（980-9I557-00N030） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル: | MFP7E10-N030 | 長さ: | 30のM |
|---|---|---|---|
| ファイバーの種類: | マルチモードOM4 | コネクタ: | MPO-12/APC（女性） |
| 挿入損失: | ≤0.362dB | リターンロス: | 35 dB以上 |
| ハイライト: | NVIDIA マルチモード光ファイバーケーブル 30m,MPO-12 APC 光ファイバーケーブル,NVIDIA MFP7E10 光ファイバーケーブル |
||
製品の説明
NVIDIA MFP7E10-N030 30m MPO-12/APC マルチモード光ファイバーケーブル
タイプBクロスオーバー・トポロジーを備えた高性能8ファイバーパッシブ光ケーブル。400GbE/NDR InfiniBandおよびイーサネット相互接続用に設計されており、ツインポートOSFPおよびQSFP112トランシーバーをサポートします。長さ30メートル、OM4/OM3マルチモード、LSZHジャケット、低反射を実現するAPCコネクタ。データセンターのトップオブラックおよびミドルオウロのリンクに最適です。
主な仕様
長さ: 30 m (MFP7E10-N030)
ファイバータイプ: マルチモードOM3 (≤30m) / OM4 (>30m)
コネクタ: MPO-12/APC メス、アクティブファイバー8本
トポロジー: タイプBクロスオーバー
ジャケット: アクア LSZH / OFNR
最大到達距離: 50 m (リンク内にコネクタ4個の場合)
プロトコル: InfiniBand、Ethernet、NVLink
製品概要
NVIDIA MFP7E10-Nxxxシリーズは、MPO-12/APCコネクタを備えたパッシブマルチモード光ファイバーケーブルアセンブリです。MFP7E10-N030は30メートルのバリアントで、ツインポートOSFP 800Gトランシーバー、シングルポートOSFP 400G、およびQSFP112 400Gトランシーバー間に直接、低損失の物理リンクを提供します。8度の角度付き研磨（APC）インターフェースは、高帯域幅PAM4リンクでの信号品質を維持するために、バックリフレクション（≥35 dBリターンロス）を最小限に抑えます。このケーブルはTelcordia GR-1435およびIEC 61754-7に完全に準拠しており、プラグアンドプレイの信頼性を確保するために厳格な品質管理の下で製造されています。
主な特徴
- アクティブファイバー8本 - 400G/800G伝送用に各方向4レーン
- MPO-12/APCメスコネクタ - 角度付き研磨により有害なバックリフレクションを排除
- タイプBクロスオーバー配線 - ピン1からピン12のマッピングにより、トランシーバー間の直接接続が可能
- 柔軟な丸型LSZHジャケット - 低煙、ハロゲンフリー、アクアカラー、直径3.0 ±0.2 mm
- 最大到達距離50 m - パッチパネル2枚とコネクタジャンクション4個の場合
- InfiniBand、Ethernet、NVLinkをサポート - 次世代プロトコルに対応
- プッシュプルラッチ - クイックで安全な取り付け
テクノロジーと設計
MFP7E10-N030は、50/125 μmマルチモードファイバー（長さ≤30 mの場合はOM3、>30 mの場合はOM4）を使用しています。MPOコネクタは、アライメントピンと嵌合するアライメント穴を備えており、正確な光結合を実現します。8度のAPC端面は反射率を低減し、クロスオーバー（タイプB）ピン配置は、一方の端のレーン1の送信レーザーが反対側の端のレーン12の受信機と整列するようにすることで、別途の極性アダプターの必要性を排除します。ケーブルは低損失コネクタ（IL ≤0.35 + 0.0004*L dB）で終端され、挿入損失、リターンロス、ファイバー連続性について100%工場検査済みです。
一般的な展開
- スイッチ間接続 - スパインリーフトポロジーでツインポートOSFPスイッチを接続
- スイッチ-アダプター接続 - OSFPスイッチとConnectX-7またはBlueField-3 DPUをQSFP112/OSFPトランシーバーでリンク
- サーバー-スイッチ接続 - 高密度400G/800Gトップオブラック接続
- データセンターラック間接続 - 隣接するラック内またはラック間の短距離リンク
互換性
トランシーバー: NVIDIA MMA4Z00-NS、MMA4Z00-NS400 (OSFP)、MMA1Z00-NS400 (QSFP112)
プロトコル: InfiniBand (NDR)、Ethernet (400GbE/800GbE)、NVLink
コネクタタイプ: MPO-12/APC (メス) - MPO-12/UPCとは互換性がありません
ポート: ツインポートOSFP、シングルポートOSFP、QSFP112
仕様
| パラメータ | 値/範囲 | 備考 |
|---|---|---|
| 製品番号 | MFP7E10-N030 | 長さ30 m |
| ファイバー数 | 8 (アクティブ) | 4本は強度部材として不活性 |
| ファイバータイプ | マルチモードOM3 (≤30 m) / OM4 (>30 m) | 50/125 μm |
| コネクタタイプ | MPO-12/APC (メス) | IEC 61754-7 |
| 挿入損失 (IL) | ≤0.35 + 0.0004*L dB | L = メートル単位の長さ |
| リターンロス (RL) | ≥35 dB | APC研磨 |
| ケーブル径 | 3.0 ±0.2 mm | 丸型、柔軟 |
| 最小曲げ半径 | 30 mm | ケーブル上の任意の位置 |
| ジャケット素材 | アクア LSZH / OFNR | 低煙、ハロゲンフリー |
| 動作温度 | 0 °C ～ 70 °C | 保管: -40 °C ～ 85 °C |
| トポロジー | タイプB (クロスオーバー) | ピン1 ↔ 12マッピング |
選択ガイド
| 注文部品番号 | 長さ | 説明 |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIAパッシブ光ファイバーケーブル、MMF、MPO12 APC - MPO12 APC |
利点
- 信号品質 - APC研磨とタイプBクロスオーバーにより、反射と偏光の問題を低減
- コスト効率 - アクティブ電子部品のないパッシブ銅フリー設計により、消費電力を削減
- 信頼性 - GR-1435準拠と100%工場検査により、一貫したパフォーマンスを保証
- 柔軟性 - LSZHジャケットと小さな曲げ半径により、高密度ラックでの配線を簡素化
- 拡張性 - 現在の400G/800Gおよび将来のより高速なプロトコルをサポート
よくある質問
MPO-12/APCとMPO-12/UPCの違いは何ですか？
APC（角度付き研磨）は8度の角度を持ち、高帯域幅PAM4信号に不可欠なバックリフレクションを低減します。UPC（超平坦研磨）は通常、低速リンクに使用されます。機械的に互換性はありません。
このケーブルを100Gトランシーバーで使用できますか？
ケーブルは8本のファイバーをサポートしますが、400G/800Gアプリケーションに最適化されています。100G（4x25G-NRZ）には、MPO-12/UPCケーブルが一般的に使用されます。トランシーバーとの互換性を確認してください。
推奨される最大リンク距離は？
パッチパネル2枚とコネクタジャンクション合計4個で50メートル。パッチパネルなしの直接接続の場合、リンクバジェットによりますが、通常は最大30～40メートルです。
ケーブルはNVLinkをサポートしていますか？
はい、MFP7E10-Nxxxシリーズは、NVIDIAの相互運用性ガイドラインに従い、NVLink、InfiniBand、およびEthernetプロトコルをサポートするように設計されています。
取り扱い上の注意
- 汚染を防ぐため、取り付けまで保護ダストキャップを装着してください
- 接続する前に、必ず光学グレードクリーナーでケーブルとトランシーバーの両方のコネクタを清掃してください
- ケーブルを最小曲げ半径30 mm未満に曲げないでください
- コネクタを引っ張らないでください。ストレインリリーフにはプルタブまたはケーブルジャケットを使用してください
- 乾燥した清潔な環境で、保管温度-40 °C ～ 85 °Cの範囲で保管してください
購入者チェックリスト
- トランシーバーコネクタタイプ（MPO-12/APCメス）を確認してください
- リンク長を確認してください - 30 mバリアント（MFP7E10-N030）
- ファイバータイプを確認してください - OM3/OM4マルチモード
- 極性を確認してください - 直接接続にはタイプBクロスオーバーが必要です
- ケーブル配線と曲げ半径のクリアランスを評価してください
- トランシーバーの互換性を確認してください（OSFP/QSFP112）
