NVIDIA MMA4Z00-NS400 400G OSFP SR4 マルチモードトランシーバー 4チャンネル 100G-PAM4
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MMA4Z00-NS400 |
| 書類: | MMA4Z00-NS400.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 状態: | 新しいオリジナル | 可用性: | ストック |
|---|---|---|---|
| テクノロジー: | インフィニバンドとイーサネット | 最高速度: | 800GB/s |
| 長さ: | 50M | 温度範囲: | 0℃～+70℃ |
| 名前: | Emllanox Optical Transceiver MMA4Z00-NS400 400GB/SシングルポートOSFP 400GB/SマルチモードSR4 50Mトランシーバー | キーワード: | Mellanox光トランシーバー |
| ハイライト: | NVIDIA 400G OSFP SR4トランシーバー,マルチモード光トランシーバー 4チャンネル,100G-PAM4 OSFPトランシーバー |
||
製品の説明

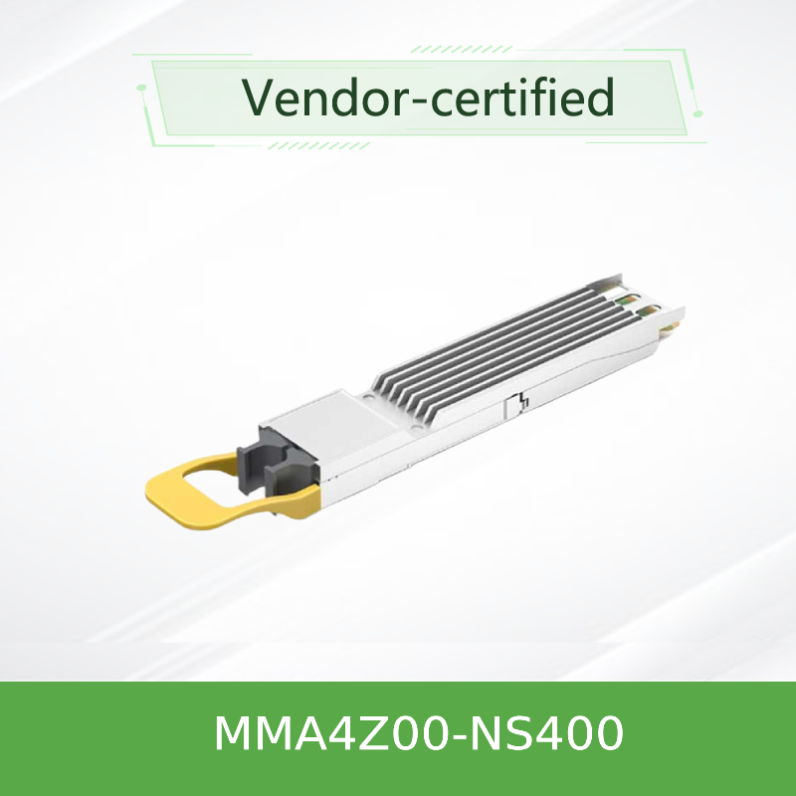

NVIDIA MMA4Z00-NS400 400G OSFP SR4 マルチモード トランシーバー
InfiniBand NDR および 400GbE 用の 4 チャネル 100G-PAM4 光モジュール
製品概要
NVIDIA MMA4Z00-NS400 は、高性能データセンター向けに設計された 400Gb/s シングルポート OSFP SR4 マルチモード トランシーバーです。 4 レーンの 100G‑PAM4 変調、850nm VCSEL テクノロジー、MPO‑12/APC 光コネクタを備えています。 400G モードと自動 200G モード (スプリッター ケーブルを使用した場合) の両方をサポートし、ConnectX-7 アダプターと Quantum-2/Spectrum-4 スイッチに柔軟で電力効率の高い接続を提供します。
主な特長
- データ速度: 400Gb/s (4* 100G-PAM4) または 200Gb/s (2* 100G-PAM4)
- プロトコルサポート: InfiniBand NDR、400GbE
- 光インターフェース：MPO-12/APC（シングル4チャンネルコネクタ）
- 波長: 850nm VCSEL
- 到達距離: 50m OM4 / 30m OM3
- 消費電力：最大8.5W（400G）/最大5.5W（200G）
- ホットプラグ対応: OSFP フォームファクタ、OSFP MSA 準拠
- 管理: CMIS 4.0準拠、I²Cインターフェース
- デジタル診断: 温度、電圧、バイアス、Tx/Rx 電力用の DDM
- 準拠: RoHS、クラス 1M レーザー安全性
テクノロジーとデザイン
MMA4Z00‑NS400 は、850nm VCSEL アレイと高速マルチモード ファイバー結合を備えた NVIDIA の高度な光テクノロジーを活用しています。 4 チャネル設計では、レーンごとに 100G-PAM4 変調を使用し、単一の MPO-12/APC コネクタ上で 400G の総帯域幅を提供します。トランシーバーは、適応型 Tx 入力イコライゼーション、プログラム可能な Rx 出力振幅、最適な信号整合性のためのプリ/ポストカーソル調整をサポートしています。デジタル診断モニタリング (DDM) は、温度、電源電圧、レーザー バイアス電流、光パワー レベルをリアルタイムで可視化します。このモジュールには、システム診断用の PRBS ジェネレーター/チェッカーおよびループバック モードも含まれています。
一般的な展開

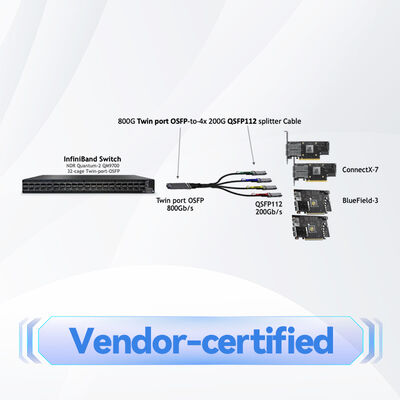

- 400G モード (ストレート ケーブル): MFP7E10 ストレート クロスオーバー ファイバー ケーブルを使用して、Quantum-2 または Spectrum-4 スイッチを ConnectX-7 OSFP アダプターに 400Gb/s で接続します。
- 200G モード (スプリッター ケーブル): MFP7E20 1:2 スプリッター ケーブルを使用して、1 つの 400G OSFP トランシーバーを 2 つの 200G ConnectX‑7 アダプターに接続し、消費電力を自動的に削減します。
- スイッチ間: ストレート ケーブルを備えたツインポート OSFP トランシーバーは、800G スイッチ間リンクをサポートします
- ハイパフォーマンス コンピューティング: AI/ML トレーニングおよび HPC クラスター用の InfiniBand NDR ファブリック
- エンタープライズ クラウド: 大規模データセンターの 400GbE アグリゲーション リンク
互換性
スイッチ: NVIDIA Quantum‑2 (InfiniBand NDR)、Spectrum‑4 (イーサネット 400G)。
アダプター/DPU: ConnectX‑7 OSFP (この OSFP トランシーバー用)。 BlueField‑3 DPU は QSFP112 バリアントを受け入れます。この OSFP モジュールは BlueField‑3 と互換性がありません。
推奨ファイバー ケーブル: NVIDIA MFP7E10 (ストレート) および MFP7E20 (1:2 スプリッター) クロスオーバー Type-B ケーブル (MPO-12/APC コネクタ付き)。
プロトコル: InfiniBand NDR および 400GbE (ホストに基づいて自動検出)。
シングルポート OSFP トランシーバーはスイッチでは使用できません。ツインポート トランシーバーの両方のファイバーは同じタイプ (ストレートまたはスプリッター) である必要があり、混合することはできません。
技術仕様
| パラメータ | 価値 |
|---|---|
| 製品タイプ | 400G OSFP SR4 マルチモード トランシーバー |
| フォームファクター | OSFP (MSA 準拠)、フラットトップ |
| データレート | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| 光コネクタ | シングル MPO-12/APC (8 アクティブ ファイバー: 4 TX + 4 RX) |
| 波長 | 850nm VCSEL |
| リーチ(OM4) | 最大50m（パッチパネル2枚使用時） |
| リーチ(OM3) | 最大30m（パッチパネル2枚使用時） |
| 供給電圧 | 3.3V (3.135V – 3.465V) |
| 最大電力 (400G、4 チャネル) | 最大8.5W（通常8W） |
| 最大電力 (200G、2 チャネル) | 最大5.5W（通常5W） |
| 低電力モード | 最大2W |
| 動作ケース温度 | 0℃～70℃（DDMは75℃まで） |
| 保管温度 | ‑40 °C ～ 85 °C |
| 相対湿度 (動作時) | 5% ～ 95% (結露なきこと) |
| 管理インターフェース | I²C (CMIS 4.0準拠) |
| デジタル診断 | レーンごとの温度、Vcc、バイアス、Tx/Rx 電力 |
| レーザーの安全性 | クラス 1M (IEC 60825‑1、CDRH 21 CFR 1040) |
| プルタブ | タン (マルチモード) |
| コネクタシェル | 緑 (MPO-12/APC) |
| モデル番号 | MMA4Z00-NS400 |
1:2 スプリッター ケーブル (MFP7E20 シリーズ) を使用すると、200G モード (2 チャネル) が自動的に有効になります。消費電力も比例して減少します。
製品選択ガイド
| 注文部品番号 | 説明 | フォームファクター | 到着 |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4、マルチモード、MPO-12/APC、850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (ツインポート) | 800G ツインポート OSFP 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112 バリアント) | QSFP112 | 50m OM4 |
BlueField‑3 DPU との互換性を得るには、QSFP112 バリアント (MMA1Z00‑NS400) を使用してください。この OSFP モジュールは ConnectX‑7 OSFP アダプター専用です。
主な利点
- 柔軟な速度モード: ケーブル タイプ (ストレートまたはスプリッター) に基づいた自動 200G/400G 動作
- 電力効率: 200G モードで最大 5.5W – 電力を重視する導入に最適
- コンパクトな OSFP 設計: フラットトップ シェルは ConnectX-7 ケージ ヒートシンクと統合
- プロトコルに依存しない: InfiniBand NDR または 400GbE を自動検出し、インベントリを簡素化します
- 優れた信号整合性: APC 研磨により後方反射を最小限に抑え、PAM4 の信頼性を実現
- 包括的な診断: 警告/アラームしきい値を備えたリアルタイム DDM
よくある質問
Q: 400G モードと 200G モードの違いは何ですか?
A: 400G モードでは、ストレート MFP7E10 ケーブルを使用すると 4 つのレーンすべてがアクティブになります。 200G モードでは、トランシーバーは 1:2 スプリッター MFP7E20 ケーブルを自動的に検出し、2 レーンのみをアクティブにして電力消費を削減します。
Q: このモジュールは BlueField‑3 DPU と互換性がありますか?
A: いいえ。BlueField‑3 DPU は QSFP112 デバイスのみを受け入れます。 BlueField‑3 の場合は、MMA1Z00‑NS400 QSFP112 バリアントを使用します。
Q: ツインポート トランシーバーでストレート ケーブルとスプリッター ケーブルを混在させることはできますか?
A: いいえ。ツインポート OSFP トランシーバーの両方のファイバーは同じタイプ (両方ともストレート ケーブルまたは両方ともスプリッター ケーブル) である必要があります。
Q: どのような種類のファイバー ケーブルが必要ですか?
A: NVIDIA が提供する MPO-12/APC コネクタ付きの Type-B クロスオーバー ケーブル (400G ストレートの場合は MFP7E10、200G スプリッターの場合は MFP7E20) を使用してください。
Q: このトランシーバーの最大到達距離はどれくらいですか?
A: OM4 マルチモード ファイバー (2 つのパッチ パネル ジャンクションを含む) で 50 m、または OM3 で 30 m。
Q: このモジュールはイーサネット スイッチで使用できますか?
A: MMA4Z00‑NS400 のようなシングルポート OSFP トランシーバーは、スイッチでの使用を目的としていません。これらは ConnectX‑7/OSFP アダプター用に設計されています。ツインポート OSFP トランシーバーは、Quantum-2 および Spectrum-4 スイッチで使用されます。
取り扱い上の注意
レーザーの安全性に関する警告: レーザー光にさらされると、目に損傷を与える可能性があります。この製品を取り扱う際は保護面具を着用し、レーザー光を目や顔から遠ざけてください。
- ファイバーケーブルが接続されていないときは常に、光コネクタにダストキャップを付けたままにしてください
- 挿入する前に、トランシーバー レセプタクルとケーブル コネクタの両方を常に清掃してください。リンクの問題の 80% は、汚れた光コネクタに関連しています。
- 設置および取り扱いの際は、標準的な ESD 予防措置に従ってください。
- 光コネクタに液体をかけないでください。承認された清掃ツールと方法を使用する
- NVIDIA が提供する、または認定されたファイバー ケーブルのみを使用してください (MFP7E10/MFP7E20 シリーズ)
- 熱や接続の問題を防ぐために、モジュールが完全に挿入されラッチがかかっていることを確認してください。

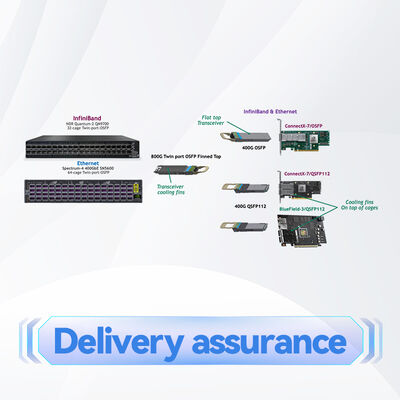

互換性マトリックス
| デバイスの種類 | サポートされているプラットフォーム |
|---|---|
| インフィニバンドスイッチ | NVIDIA Quantum‑2 (ツインポート OSFP トランシーバー付き) |
| イーサネットスイッチ | NVIDIA Spectrum‑4 (ツインポート OSFP トランシーバー付き) |
| アダプター | ConnectX‑7 / OSFP (このモジュール) |
| DPU | BlueField-3 とは互換性がありません (QSFP112 バリアントを使用) |
| 推奨ケーブル | MFP7E10 (ストレート)、MFP7E20 (スプリッター) – 両方とも Type-B クロスオーバー |
購入者チェックリスト
- アダプターが OSFP (ConnectX‑7/OSFP) をサポートしていることを確認します。
- 必要な速度を確認します: 400G (ストレート ケーブル) または 200G (スプリッター ケーブル)
- 適切なファイバー ケーブルを選択します: MFP7E10 (ストレート) または MFP7E20 (スプリッター)
- ファイバー プラントが MPO-12/APC コネクタを備えた OM3 または OM4 マルチモードであることを確認します。
- スイッチ側で互換性のあるツインポート OSFP トランシーバーが使用されていることを確認します。
- OSFP モジュールの電力バジェットと冷却を確認する
関連製品
- MMA4Z00-NS – ツインポート OSFP 800G 2*400G SR4 トランシーバー (スイッチ側)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (BlueField‑3 互換)
- MFP7E10‑Nxxx – 4 チャネル ストレート クロスオーバー ファイバー ケーブル
- MFP7E20‑Nxxx – 1:2 スプリッター クロスオーバー ファイバー ケーブル
- ConnectX-7 / OSFP アダプター カード
