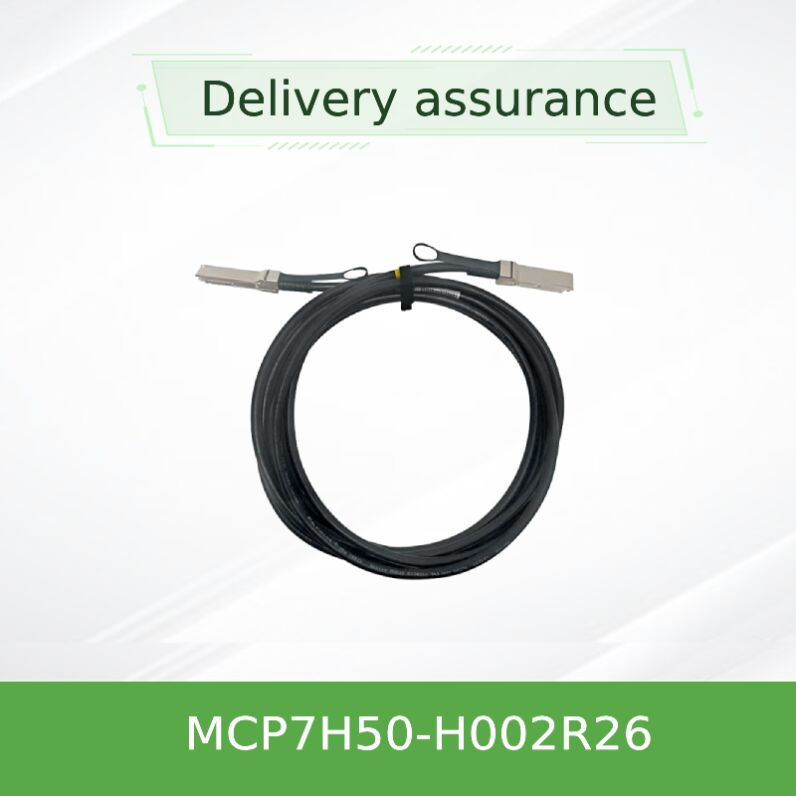

200G から 2x100G HDR100 DAC スプリッターケーブル MCP7H50-H002R26
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCP7H50-H002R26 |
| 書類: | MCP7H50-H002R26.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 2メートル |
| 名前: | Mellanox DACケーブルMCP7H50-H002R26 200GB/Sから2x100GB/S 2.0M 26AWGインフィニバンドネットワークケーブル | キーワード: | メラノックスDACケーブル |
製品の説明
200Gb/s HDR から 2x100Gb/s HDR100 QSFP56 直接続銅スプリッターケーブル
高速で低レイテンシーで 200G インフィニバンド HDR 繊維用の受動銅のブレイクアウトケーブル単一の200Gb/s QSFP56ポートを2つの独立した100Gb/s HDR100 QSFP56ポートに接続する.
についてメラノックス MCP7H50-H002R26これは200Gb/sのInfiniBand HDR (High Data Rate) アプリケーション用に設計された受動型銅ハイブリッドスプリッターケーブルです.データセンター内での短距離接続のための光学インターコネクトの低電力代替端は200Gb/sのQSFP56コネクタで,もう片方は100Gb/sのHDR100QSFP56ポートに2つに分かれています.内部のワイヤリングは2つの銅ペア (ペア1&2,3&4) 単一のQSFP56から2つのQSFP56コネクタのそれぞれに独立したダブル銅ペアHDR100の接続を可能にします
各QSFP56ポートには,製品構成と識別データを保存するフィールド交換可能なEEPROMが含まれ,先進的な管理と診断のためにホストシステムで読み取れます.厳格な生産試験と 堅牢な機械設計このケーブルは高性能コンピューティングやAIクラスター,ハイパースケールインフラストラクチャの信頼性を保証します
建設されたパッシブ・コパーのツインアックス技術, MCP7H50-H002R26は,最大2mの最適な信号整合性を達成するために26 AWGワイヤゲージを使用します.PAM4 (4レベルパルス振幅調節) 信号を利用し,超低レイテンシーを維持しながら,1レーンあたり50Gb/sを配信します.ハイブリッド・ブレークアウト・アーキテクチャは,柔軟なラック設計を可能にし,1つの200G HDR スイッチポートを2つの100G HDR100 サーバーまたはアクティブ・リタイマーのないアダプターに接続します.すべての電気パラメータは,SFF-8665とInfiniBand Trade Association (IBTA) の仕様を満たしています.標準ベースの機器の相互運用性を確保する.
- InfiniBand HDR 葉脊トポロジー: 200Gb/s スイッチポートを 100Gb/s HDR100 コンピューティングノードに接続する.
- 高性能コンピューティング (HPC) クラスタは,アクティブ・オプティカルコストなしで混合速度の相互接続を必要とする.
- AI/MLデータセンターファブリック: 効率的なブレイクアウトケーブルで,GPUサーバーにダブルポート100G接続を搭載する.
- ストレージシステムと収束したEthernet/IB環境で,短距離銅が電力と遅延を減らす.
- トップ・オブ・ラック (ToR) ケーブル:柔軟な曲がり半径 (最小1回曲がり: 34mm) のクリーンなケーブル管理
メラノックス (NVIDIA) の InfiniBand スイッチとアダプターとのシームレスな統合のために設計されています.IBTA HDRとHDR100の仕様に完全に適合し,HDR100,EDR,適切なアダプターで使用すると,より低い速度でFDRリンクEEPROM コンテンツは SFF-8636 に準拠し,I2C 経由で強力なホスト側管理を可能にします.互換性は,ホストシステムのQSFP56 MSAおよびInfiniBand HDR仕様への遵守に依存する..
| 絶対最大格付け | |
|---|---|
| 供給電圧 (Vcc) | -0.3Vから3.6V |
| データ入力電圧 | -0.3Vから3.6V |
| 制御入力電圧 | -0.3Vから3.6V |
| 貯蔵温度 | -40°Cから+85°C |
| 運用仕様 | ||
|---|---|---|
| 供給電圧 (Vcc) | 3.135V ¥3.465V (3.3Vタイプ) | |
| 電力消費量 | ≤0.1W (受動式設計) | |
| 操作ケース温度 | 0°Cから70°C | |
| 相対的な操作湿度 | 5%から85% (冷凝しない) | |
| 電気・機械 | ||
|---|---|---|
| 特性インペデンス | 100Ω ±10% (90~110Ω) | |
| 増殖遅延 | ≤ 4.5 ns/m (情報) | |
| ワイヤー・ゲーバー (H002R26) | 26 AWG | |
| 外径 | 6.8 ± 0.3 mm | |
| 最小曲がり半径 (単) | 34 mm (コネクタから遠ざけたODの5倍) | |
| 最小曲線半径 (組み立て/繰り返す) | 外径10倍 (約68mm) | |
| ジャケット素材 | LSZH (低煙ゼロハロゲン) | |
| 部分番号 | 長さ | AWG | ケーブルOD | 記述 |
|---|---|---|---|---|
| MCP7H50-H001R30 | 1m | 30 AWG | 5.2 ± 0.3 mm | 200G HDRから2x100G HDR100,QSFP56から2xQSFP56,LSZH,虹のプルタブ |
| MCP7H50-H01AR30 | 1.5m | 30 AWG | 5.2 ± 0.3 mm | 200G HDR から 2x100G HDR100 ブレイク,受動ハイブリッド |
| MCP7H50-H002R26 | 2m | 26 AWG | 6.8 ± 0.3 mm | 2m の範囲で推奨され,信号完全性のために重い計測器 |
注: 要求に応じて他の長さが利用可能である. 販売チームにカスタム長さを確認してください.
- エネルギー消費はゼロ:パッシブデザインでは,ケーブルアセンブリの電力消費をなくし,データセンター全体のPUEを削減します.
- 超低レイテンシー高周波取引や HPC ワークロードに最適です
- 費用効率の良い脱出:2つの別々の100Gケーブルと追加のスイッチポートを取り除き,ケーブルの複雑さを軽減します.
- 信頼性と耐久性:1年間の限られたハードウェア保証 厳格な生産テストにより,箱の外での優れた性能が保証されます
- 環境適合:RoHS,LF/HF PCB,LSZHジャケット プレニウムと厳格な防火要件に適しています
メラノックス・リンクX DACケーブルには1 年間の限られたハードウェア保証部品の修理や交換をカバーする. グローバル技術サポートは,認可されたディストリビューターおよびNVIDIA Networkingサポートポータルを通じて利用できます. 量産部署については,専用FAEリソースと互換性検証サービスが提供されています適格なOEM/ODMプロジェクトのためにカスタムラベル,プルタブカラーオプション,および長さの変更を調整できます.
Q1: このケーブルはEthernet 200GbEから 2x100GbEのブレークアウトに対応していますか?
A: ケーブルはInfiniBand HDR/HDR100に最適化されています. QSFP56の電気特性を満たしています. しかし,Ethernet のシステムレベルの互換性は,break-out モードに対するホストのサポートに依存する.200GbE から 2x100GbE の場合は,NIC/スイッチデータシートで確認してください.
Q2: 消極的な操作の推奨最大距離は?
A:このシリーズに基づいて,26AWGバージョンで最大2メートル.より長い距離では,アクティブ・オプティカルケーブル (AOC) または光学モジュールが推奨されます.
Q3:このケーブルをFDR (56Gb/s) またはEDR (100Gb/s) インフィニバンドで使用できますか?
A: はい,後方対応です.低速ギアで使用すると,ケーブルは交渉された速度で動作します.しかし,完全なHDR100/HDR帯域幅には,両端にHDR対応ポートが必要です.
Q4:ホットプラグ対応ですか?
A: はい,QSFP56コネクタはホットプラグ可能で,EEPROMはシステム再起動なしで認識されます.
Q5: プルタブの色は?
A: 部品番号の"R"は,高密度ラックで簡単に識別するために虹の引き出しタブを表示します.大きな注文ではカスタムカラーが可能です.
- 最小の曲がり半径を超えてはならない: シングル曲がり (コネクタから遠く) の場合は34mm,繰り返し曲がる場合は10xケーブルOD (約68mm) で,信号の劣化を避ける.
- QSFP56コネクタのロックメカニズムは,適切な接地とEMIパフォーマンスを維持するために完全に起動していることを確認します.
- トランシーバー/ケーブル端を操作する際には,ESD安全な慣行を使用する.静的放電はEEPROMコンポーネントを損傷する可能性がある.
- 指定電圧を超えてケーブルを引っ張ったり伸ばしたりしないでください. 断線する際には常にコネクタボディを握ってください.
香港スターズルージュグループ株式会社 (HK Starsurge Group Co., Limited) は,ネットワークハードウェア,ITサービス,システム統合ソリューションの技術主導のプロバイダーです. 2008年に設立されました.同社は,ネットワークスイッチを含む製品で世界中の顧客にサービスを提供しています経験豊富な営業と技術チームによってサポートされ, Starsurgeは政府,医療,製造業同社はIoTソリューション,ネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,グローバル配信も提供しています.顧客を第一に考えるStarsurgeは,信頼性の高い品質,対応性の高いサービス,および顧客が効率的でスケーラブルで信頼性の高いネットワークインフラを構築するのに役立つカスタマイズされたソリューションに焦点を当てています.
モジュレーション:4x 50Gb/s PAM4
最大範囲:2m (26AWG)
パワー:0.1W 典型的な (ホスト電源)
動作温度:0°Cから70°C
| 販売者 / デバイスファミリー | 互換性状況 | コメント |
|---|---|---|
| メラノックス 量子TM HDR スイッチシリーズ | ✔ 認定 | フル HDR 速度,ブレイクモードがサポートされています |
| メラノックス コネクトX-6 HDR / HDR100 アダプタ | ✔ 認定 | 自動交渉,EEPROM読み取り確認 |
| IB スイッチ (IBTA に準拠する) | 条件付き互換性 | HDR100 ブレイアウトをサポートする QSFP56 ポートが必要です |
| エーセネット200Gスイッチ | 公式にテストされていない | 適切なファームウェアで動作する. 連絡先サポート |
- ポートの種類を確認してください.両端にQSFP56ケージ (InfiniBand HDRまたはHDR100) が必要です.
- ケーブルの長さを確認してください: 2m (H002R26) または 1m/1.5mの短距離のバージョン
- ☐ スイッチ/ルーターがブレイクアウトをサポートしていること
- 横軸の曲線をチェックしてください. 横軸の曲線は最低で1回曲線で34mm,重複曲線で68mm
- 振動が強い環境では,安全なケーブル管理アームが推奨されますか?
- MCP7H50-H001R30 1m 30AWG HDR から 2x100G DAC スプリッタ
- MCP7H50-H01AR30 1.5m 30AWG バリアント
- MCP1650-HxxxEyy 200G HDR から 200G HDR 消極的な直接接続銅 (QSFP56 から QSFP56)
- MMA1Z10-xx 長期間のInfiniBand HDRリンクのためのアクティブ光学ケーブル
