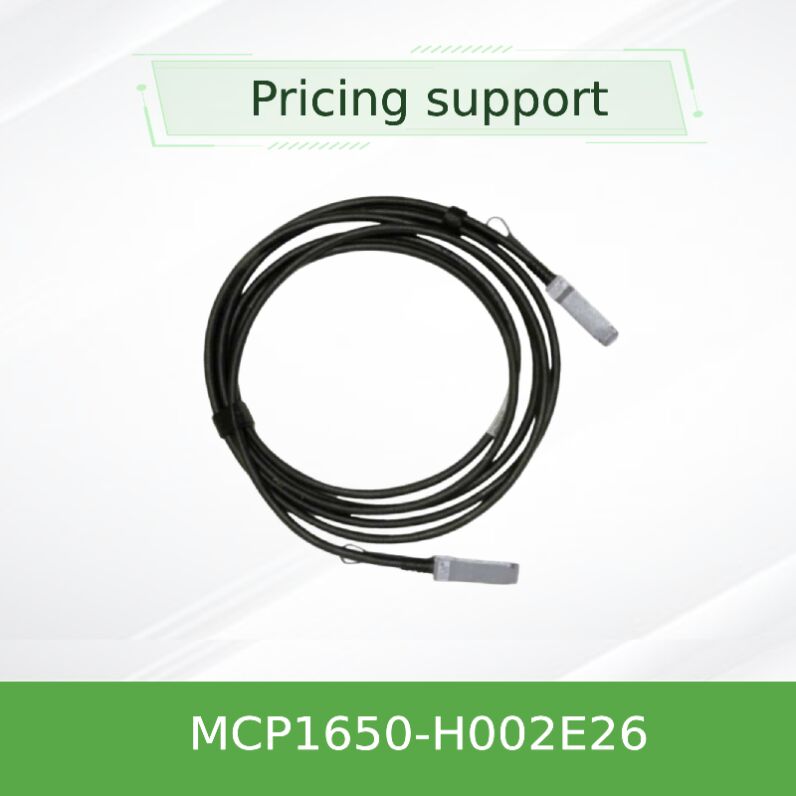

200Gb/s QSFP56 HDR パッシブDACケーブル – Mellanox MCP1650-H002E26 2m, 26AWG LSZH

商品の詳細:

ブランド名: Mellanox
モデル番号: MCP1650-H002E26
書類: PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
状態: 新しい、オリジナル 可用性: ストック
テクノロジー: インフィニバンド 最高速度: HDR
コネクタの種類: QSFP56 長さ: 2.0m
データレート: 100GB/s 保証期間: 1年

製品の説明

メラノックス MCP1650-H002E26
200Gb/s QSFP56 HDR パシブ銅DAC
高密度で低消費の InfiniBand HDR インターコネクション 26AWG導体で 2メートルの範囲

200Gb/s の InfiniBand HDR 環境に設計された MCP1650-H002E26 直接接続銅ケーブルは,費用対効果の高い信頼性の高い短距離接続を提供します.レーンごとに50Gb/s PAM4 モジュレーションを使用する,このQSFP56受動ケーブルは,Mellanox HDRシステムとペアリングされた場合,1E-15未満のビットエラー率を維持しながら,光接トランシーバーコストと電力オーバーヘッドを排除します.LSZHジャケットと堅牢なEMI性能は,ラック上部とラック内スイッチに理想的です.

データレート
200Gb/s
ケーブルの長さ
2メートル (6.56フィート)
ワイヤー・ゲージャー
26 AWG
コネクタタイプ
QSFP56 (SFF-8665)
ジャケット素材
LSZH (低煙ゼロハロゲン)
電力消費量
< 0.1W
製品概要

についてメラノックス MCP1650-H002E26高性能の受動銅ケーブルで,InfiniBand HDR (High Data Rate) 200Gb/s アプリケーション用に設計されています.LinkXシリーズの一部です.このQSFP56直接接続ケーブルは,レーン1回50Gb/s PAM4モジュレーションで動作する8つの高速銅ペアを統合しています総帯域幅は200Gb/s. 組装には,SFF-8636 I2C管理インターフェイスでアクセス可能な製品構成データを持つEEPROMが含まれています.1W 典型的な電力消費量と受動設計活性光ケーブルやトランシーバーモジュールと比較してデータセンターの電力と冷却コストを大幅に削減します. 短距離 (最大2メートル) のインターコネクションに最適です.ケーブルは,ホットプラグ可能な設置をサポートし,厳格なIBTA InfiniBand HDR準拠を満たしています.

主要 な 特徴
  • 200Gb/sまでの総データ速さ (4x 50Gb/s PAM4)
  • IBTA InfiniBand HDR 仕様に完全に適合する
  • パッシブ・コパーの設計 活性成分なし,遅延制限なし
  • SFF-8665 に基づく,ホットプラグ可能なQSFP56形状因子
  • 低電力消費:<0.1W (最大) 単一 3.3V 供給
  • 製品識別とシリアル化 (I2Cインターフェース) を備えたEEPROM
  • 頑丈なケーブル構造: 26 AWG導体,LSZH外装
  • 操作室の温度範囲: 0°Cから70°C
  • 優れたBER性能: Mellanox InfiniBand HDR システムで < 1E-15
  • RoHS に準拠,鉛 (LF) やハロゲン (HF) のないPCB
テクノロジーとコンプライアンス

MCP1650-H002E26は,4レーンPAM4モジュレーションをレーンあたり50Gb/sで利用し,受動銅インフラストラクチャ上で200Gb/sのスループットを可能にします.SFF-8665の機械要件とSFF-8636の管理インターフェースに準拠しています各ケーブルは,高速アイ図の検証,挿入損失,およびクロスストークスクリーニングを含む厳格な生産テストを受け,出荷済みの信頼性を保証します.26 AWG 計測器は,最小の曲がり半径を維持しながら,2メートル離れた距離で最適な信号完全性を保証します: 単曲47mm,組み立て/重複曲94mm,高密度のラックで柔軟な展開を容易にする.

典型的な 部署
  • トップ・オブ・ラック (ToR) スイッチ:InfiniBand HDR スイッチを同じラック内のコンピューティングノードに接続します
  • 高性能コンピューティング (HPC):クラスタ環境におけるGPUサーバーとリーフスイッチ間の短距離リンク.
  • データセンターのインターコネクトストレージノードと管理ネットワークのコスト効率の良い点対点接続
  • AI/MLクラスター:分散型トレーニングワークロードに不可欠な超低レイテンシーリンク
互換性

メラノックス/NVIDIA InfiniBand HDR アダプター,スイッチ,QSFP56 ポートとのシームレスな相互運用性のために設計された.QSFP56ベースの100Gb/sおよび50Gb/sシステムと後方互換性もある.適切な速度交渉で使用する場合.. SFF-8665 / SFF-8636 規格に従う主要なサーバープラットフォームと第三者の QSFP56 ポートと互換性がある.

テクニカル仕様
パラメータ 仕様
製品モデル MCP1650-H002E26
ケーブルタイプ パッシブ・コパーの直接接続ケーブル (DAC)
データレート 200Gb/s (4x 50Gb/s PAM4)
長さ 2m (容積 ±0.050m)
ワイヤー・ゲージャー (AWG) 26 AWG
コネクタ QSFP56,ブラックプルタブ,SFF-8665対応
供給電圧 (Vcc) 3.135V ¥ 3.465V (3.3V名目)
電力消費量 最大 0.1W
操作ケース温度 0°Cから70°C
貯蔵温度 -40°Cから85°C
相対湿度 (動作) 5% 〜 85% 凝縮しない
特性インペデンス 100Ω ±10%
増殖遅延 ≤ 4.5 ns/m (情報)
ケーブル外径 7.1 ± 0.35 mm
最小曲がり半径 (単体) 47mm
ジャケット素材 LSZH (低煙ゼロハロゲン)
準拠性 RoHS,IBTA インフィニバンド HDR,SFF-8665,SFF-8636
選択ガイド MCP1650シリーズ
部分番号 長さ AWG 記述
MCP1650-H00AE30 0.5m 30 AWG 200Gb/s QSFP56 パシブDAC,LSZH
MCP1650-H001E30 1.0m 30 AWG 200Gb/s QSFP56 パシブDAC,LSZH
MCP1650-H01AE30 1.5m 30 AWG 200Gb/s QSFP56 パシブDAC,LSZH
MCP1650-H002E26 2.0m 26 AWG 200Gb/s QSFP56 パッシブDAC,LSZH,ブラックプルタブ
アクティブ オプティカル ケーブル に 対し て の 利点
  • 低コスト:トランシーバーのコンポーネントを取り除き 材料のコストを削減します
  • ゼロ追加遅延:消極的な送信は信号の遅延を最小限に保ちます
  • 電力予算の削減アクティブ光学では,端あたり<0.1Wを消費する.
  • 高い信頼性オプティカルインターフェースを 片付けたり 壊したりしない
  • 簡単にケーブル管理:LSZHジャケット 柔軟な曲がり半径 高密度のラックでのルーティングを簡素化します
サービスとサポート

香港スターズルージーグループは,グローバル配送と多言語技術サポートを提供しています.各 MCP1650-H002E26ケーブルは,部品の修理または交換をカバーする1年間の限られたハードウェア保証付きです.販売前のエンジニアリングコンサルティング販売後RMAサービスも提供されています. 量産注文では,カスタマイズされたラベルとパッケージングオプションを用意できます.

よく 聞かれる 質問
Q1: MCP1650-H002E26 は 100Gb/s の InfiniBand EDR システムと互換性があるか?

ええ,接続速度交渉をサポートします. EDRポートに接続すると,投資保護を提供して 100Gb / s で動作します.

Q2: このケーブルは,Mellanox 以外のスイッチで使用できますか?

一般的には,スイッチポートがSFF-8665 QSFP56 フォーマットファクトルと200Gb/s HDRまたはそれより低い速度をサポートする場合,そうである.しかし,第三者のハードウェアの互換性検証を推奨する.

Q3: "受動DAC"とはどういう意味ですか?

銅ケーブルにはアクティブな電子コンポーネントがなく,銅導体と受動式均衡のみに依存し,ほぼゼロの電力消費と遅延をもたらします.

Q4: 保証期間は何ですか?

製造欠陥をカバーする1年間の限定ハードウェア保証 要求に応じて拡張サポートオプションが提供されています

予防措置 と 設置 に 関する 注記
  • 信号の劣化防止のため,最小の曲がり半径 (47mmの静的曲がり,94mmの繰り返しの曲がり) を超えてはならない.
  • 設置中に適切な電気静止放電 (ESD) 予防措置を講じなければならない.
  • 指定されたケース温度 (0°C~70°C) 内で動作し,長期間の信頼性を維持する.
  • 3.3V電源とI2C管理をサポートする互換性のあるQSFP56ポートでのみ使用する.
香港スターズルージーグループ株式会社について

2008年に設立された Starsurgeは,ネットワークハードウェア,ITサービス,システム統合ソリューションの技術主導のプロバイダーです. 政府,医療,製造業,教育,世界中で金融と企業クライアント顧客を第一に考えるアプローチで Starsurgeは信頼性の高い品質,迅速なサポート,グローバル配達,カスタムソフトウェア開発経験豊富な技術チームは 拡張可能で未来に備えた ネットワークインフラを 構築する手助けをします

なぜスターズージーと 提携したんだ?多言語サポート,カスタマイズされた調達,厳格な品質管理. 量定価やカスタムDAC長さについては,当社の販売エンジニアに連絡してください.

互換性マトリックス
製品ファミリー 互換性のあるモデル/ポート スピードサポート
メラノックス / NVIDIA インフィニバンド スイッチ QM8700,QM8790,SB7800シリーズ,QM9700 (QSFP56ポート) 200Gb/s HDR,100Gb/s EDR
InfiniBand ホストチャネルアダプタ ConnectX-6 HDR,ConnectX-6 Dx,ConnectX-7 (QSFP56/QSFP112 バックアワー互換性) 200Gb/s,100Gb/s
第三者のイーサネットスイッチ (QSFP56ケージ付き) NIC/スイッチサポートによるPAM4対応100GbE/200GbE対応モデル サポートされている場合最大200GbE
購入者チェックリスト 消極的なDAC選択
  • ✔ 必要な長さ (MCP1650-H002E26の2m) と信号の整合性に関するAWGを確認します.
  • ✔ スイッチ/アダプタポートタイプを確認します: QSFP56 (HDR) は,完全な 200Gb/s に必要になります.
  • ✔ ラック内での動作温度範囲 (0°C から 70°C) を確認します.
  • ✔ プレニウムや制限空域の設備の LSZH ジャケットの遵守を保証する.
  • ✔ 特定のデータセンター処理が必要な場合は,プルタブの色と方向性を確認します.
  • ✔ 大規模な導入のために工場のテストレポートを要求します.
