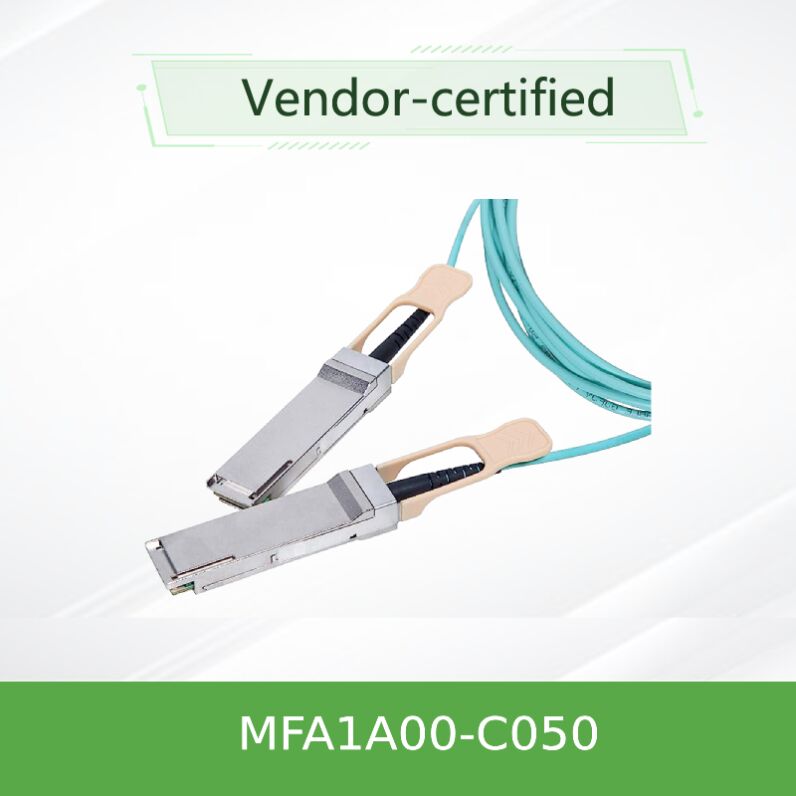

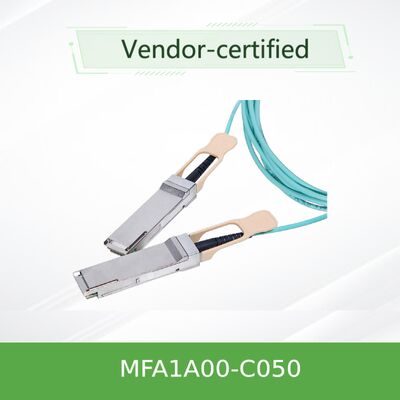

NVIDIA MFA1A00-C050 100Gb/s QSFP28 アクティブ光ケーブル 50m LSZH AOC (イーサネット用)
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFA1A00-C050 |
| 書類: | MFA1A00-xxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | リードタイム: | 株によると |
| テクノロジー: | イーサネット | 長さ: | 5m |
| 供給電圧: | -0.3-3.6 | データ入力電圧: | -0.3-4.465 |
製品の説明
MFA1A00-C050 100Gb/s イーサネットアクティブ光ケーブル
50メートル,LSZH,100GbE AOCデータセンターと企業ネットワークのインターコネクション用.ホットプラグ可能,低電力2.2W (通常,再設定) とプログラム可能な信号コンディショニング
- データ速さ: 100Gb/s (4x 25.78Gb/s)
- 長さ: 50m (標準)
- 電力消耗: 2.2W typ. (再起動)
- 接続器:SFF-8665によるQSFP28対応
- InfiniBand EDRと100GbEが準備されている
製品概要
NVIDIA MFA1A00-C050は,100Gb/s イーサネットシステム向けに設計されたQSFP28 VCSELベースのアクティブ光学ケーブル (AOC) である.端末ごとに4つのマルチモードファイバートランシーバーを統合し,それぞれ26Gb/sまで動作する.100Gb/s の総帯域幅を供給するこのケーブルは,レーンごとに選択可能な再定時,プログラム可能な入力均衡,および出力前強調を提供し,最大100メートルまでの距離で信号の完整性を保証します.この50メートルのバージョンは,中間列 (MoR) と端列 (EoR) のアーキテクチャに最適です大規模なデータセンター内のクロスコネクトアプリケーションです
MFA1A00シリーズは,受動銅ケーブルと比較して,より長い範囲,より軽量,よりよい空気流量,および改善されたEMI免疫を提供します.ホットプラグ可能なQSFP28形状因子は,システム停止時間なしで簡単にインストールおよび交換することができます..
主要 な 特徴
テクノロジー:VCSEL&リタイミングアーキテクチャー
MFA1A00-C050は,垂直空洞表面発光レーザー (VCSEL) 技術をマルチモードファイバー (MMF) と組み合わせて,50m以上で信頼性の高い100Gb/sの送信を達成する.4つの光線線路のそれぞれが25で動作します.78Gb/s (100GbE イーサネット 速さ) と選択可能なリタイミングをサポートする.リタイミングが有効になったとき,内部クロックとデータ復旧 (CDR) 回路は信号を清掃し,ジッターを減らす.ケーブルを長距離接続や高密度のバックプレーンに適するようにするプログラム可能なTx入力均衡はホストボードの損失を補償し,プログラム可能なRx出力幅と前強調は受信SerDesに調整されます.この適応型アーキテクチャは,幅広いスイッチとネットワークインターフェースカード (NIC) との相互運用性を保証します..
典型的な 部署
- サーバー接続への中間列 (MoR) と端列 (EoR) の切り替え
- 隣接するラック間の横通路相互接続
- 同じデータホール内のスイッチ対スイッチ接続
- 高性能コンピューティング (HPC) クラスタは,低レイテンシーで高帯域幅のリンクを中間距離で必要とする.
- EMI 免疫が重要なデータセンターの脊柱構造
- 100GbE アップリンクでより長い距離をカバーするエンタープライズ・コア・アグリゲーションレイヤー
互換性
MFA1A00-C050は,SFF-8665 に準拠する標準QSFP28ポートと互換性があります. 100GbEスイッチプラットフォーム (NVIDIA Spectrum,Mellanox,およびCisco,Arista,Juniper) と100GbEネットワークインターフェースカード (NVIDIA ConnectXシリーズ)インフィニバンド環境では,EDR最適化されたオーダーコード (MFA1A00-Exxx) を使用します.ケーブルは,リタイミングなしで低ビットレートでも動作します.40GbEと25GbEのリンクのバックグラッド互換性.
NVIDIAスペクトルSN2000/SN3000シリーズ 確認
NVIDIA ConnectX-5/6/7 確認しました
QSFP28 ポート付きのシスコ Nexus 9000 フィールド証明
Arista 7050/7280 シリーズ 互換性 (再設定が推奨)
仕様
絶対最大格付け
| パラメータ | ミニ | マックス | ユニット |
|---|---|---|---|
| 供給電圧 | -0だった3 | 3.6 | V |
| データ入力電圧 | -0だった3 | 3.465 | V |
| 損傷の限界 (光学) | 3.4 (最大) | dBm | |
運用仕様
| パラメータ | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 電力消耗 (再調節なし) | - | 1.5 | 1.8 | 末端にW |
| パワー消耗 (全レーンでの再調整) | - | 2.2 | 2.5 | 末端にW |
| 操作ケースの温度 | 0 | - | 70 | °C |
| 保存温度 | -40歳 | - | 85 | °C |
| 作業中の相対湿度 | 5 | - | 85 | % |
電気・ケーブル・メカニカル
| パラメータ | 価値 |
|---|---|
| シグナリング率 (レーンあたり) | 25.78125 Gb/s ±100 ppm |
| ケーブル直径 | 3 ±0.2 mm |
| 最小曲がり半径 | 30mm (ダイナミック) |
| 容量制限 (50m長) | +1000 / -0 mm (50m ≤長さあたり) |
| ケーブルジャケットの色 | アクア |
注:すべての仕様はNVIDIAドキュメントに基づいています.公開されていない値は"注文前に確認してください"とマークされています.
選定ガイド MFA1A00シリーズ
| 注文部品番号 | データレート | 長さ | 適用する |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | イーサネット |
| MFA1A00-C005 | 100GbE | 5m | イーサネット |
| MFA1A00-C010 | 100GbE | 10m | イーサネット |
| MFA1A00-C015 | 100GbE | 15m | イーサネット |
| MFA1A00-C030 | 100GbE | 30m | イーサネット |
| MFA1A00-C050 | 100GbE | 50m | イーサネット (このモデル) |
| MFA1A00-C100 | 100GbE | 100m | イーサネット |
| InfiniBand EDRでは,MFA1A00-Exxxシリーズを使用する (例えば,MFA1A00-E050 50m) | |||
NVIDIA アクティブ オプティカルケーブルの利点
エネルギー 効率
端末あたり典型的には2.2Wで,再設定が有効で,大規模な展開では運用コストを削減する.
信号の整合性
プログラム可能な同等化とCDR再定時化により,より長い距離と悪いPCB痕跡でクリーンな伝播が可能になります.
耐久性 と 信頼性
100%の生産は 箱の外での性能にテストされています 頑丈な曲がり半径とデータセンターの安全のための LSZHジャケットです
管理の可視性
デジタル診断モニタリング (DDM) は,リアルタイムで温度,電圧,バイアス電流,TX/RX電力を提供します.
サービスとサポート
テクノロジー主導のプロバイダーとして,香港スターズルージーグループ株式会社 (HK Starsurge Group Co., Limited) は,販売前の互換性の検証,カスタム長さの注文 (MOQの対象) を含む,ライフサイクル全体のサポートを提供しています.販売後RMAサービス既存のネットワークへの統合. 文書パッケージ (証明書,メモリーマップのアプリケーションノート,およびコンプライアンスレポート).
よく 聞かれる 質問
A: はい,低ビットレートで,リタイミングなしで,しかし,100GbEに最適化されています.保証された動作のために,ホストスイッチの仕様を参照してください.
A: Cシリーズ (C050) は,100GbEイーサネットアプリケーションに指定されている.Eシリーズは,物理層が類似しているものの,InfiniBand EDR環境のために意図されている.プロトコルに一致するコードを使用します..
A: はい,QSFP28モジュールは,SFF-8665仕様に従ってホットプラグ可能です.システム・ダウンは必要ありません.
A: SFF-8636 I2C インターフェイスで再設定を選択できます.多くのホストシステムは自動交渉します.高度なチューニングのために手動プログラミングが可能です.
A: MOQ は地域によって異なります. 単品の場合,スターズルージー販売チームからサンプル入手を依頼してください.
予防策と取り扱い
- IEC 60825-1/2 と 21 CFR 1040 に基づくクラス 1 レーザー製品.レーザーアパレルに直接曝露することを避ける.
- 繊維の損傷や光学損失を防ぐために,最小の曲がり半径 (30mm) を超えてはならない.
- 設置中にESDを適切に操作する.手首帯または接地装置を使用する.
- 指定されたケース温度範囲 (0°C~70°C) で動作する.
- 洗浄には,乾燥した毛糸のない布を使用し,光学接続器に液体溶媒を使用しないでください.
信頼できるパートナー
香港スターズルージュグループ株式会社 (HK Starsurge Group Co., Limited) は,ネットワークハードウェア,ITサービス,システム統合ソリューションの技術主導のプロバイダーです. 2008年に設立されました.同社は,ネットワークスイッチを含む製品で世界中の顧客にサービスを提供しています経験豊富な営業と技術チームによってサポートされ, Starsurgeは政府,医療,製造業同社はIoTソリューション,ネットワーク管理システム,カスタムソフトウェア開発,多言語サポート,グローバル配信も提供しています.顧客を第一に考えるStarsurgeは,信頼性の高い品質,対応性の高いサービス,および顧客が効率的でスケーラブルで信頼性の高いネットワークインフラを構築するのに役立つカスタマイズされたソリューションに焦点を当てています.
購入者チェックリスト
- 必要な長さを確認します (50m以上)
- スイッチ/NIC QSFP28 サポートと再設定能力を確認する
- データセンターの通路の動作温度範囲をチェック
- 互換性のために最新のファームウェアの修正を要求する
- LSZHのジャケットが 地元の消防コードを満たしていることを確認します
